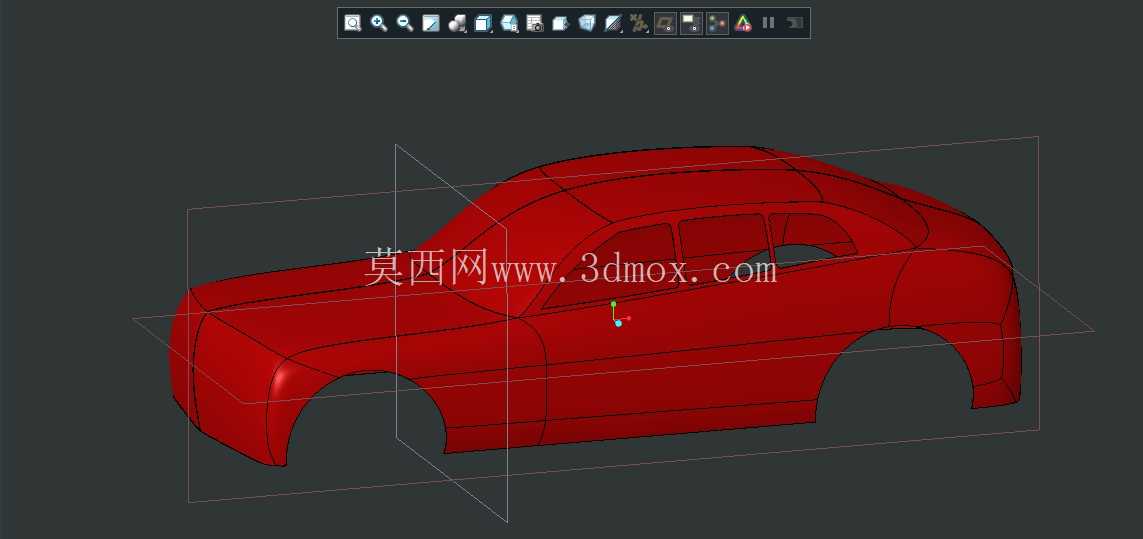

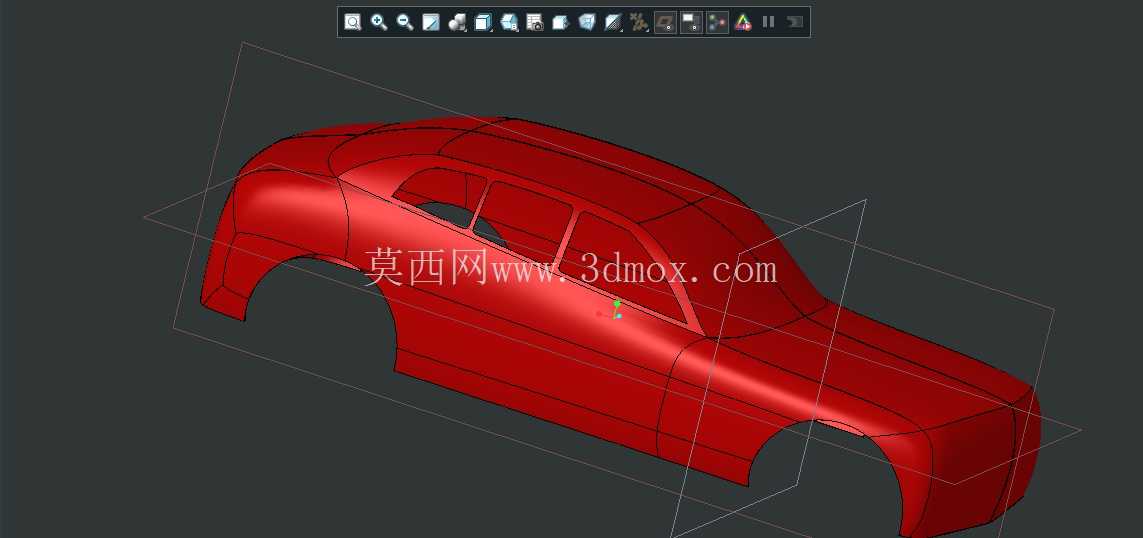

轿跑车型车身外覆盖件压铸成型结构

　　该结构为轿跑车型的车身外覆盖件压铸成型主体壳体，在整车开发流程中属于白车身阶段的核心外饰结构件，主要应用于乘用车量产前的压铸模具开发验证、车身曲面匹配校核环节，可直接作为高压压铸模具的型腔加工参考基准，也可用于整车总装阶段的外覆盖件间隙面差匹配调试。从实际用途来看，该壳体承担了轿跑车型侧围、引擎舱段、车尾段的外轮廓成型功能，是整车外观曲面精度的核心载体，压铸成型后的工件经过切边、抛光、喷涂工序后，可直接作为白车身的外覆盖分件安装到车架总成上，不需要额外的拼接焊装工序，能有效减少传统冲压焊接车身的工序数量，降低车身装配累积误差。

　　从功能特性上看，该结构采用一体化压铸的设计思路，将传统车身的前翼子板、侧围外板、后翼子板的连接段整合为单一整体结构，消除了三个零件之间的拼接焊缝，既提升了车身侧围的整体结构刚度，也减少了焊缝位置的锈蚀风险，同时曲面过渡采用G2连续的曲率设计，能够满足量产车型的外观漆面流平要求，避免曲面棱线位置出现光影畸变。设计过程中优先考虑了压铸工艺的成型可行性，壳体整体壁厚控制在2.5mm-3mm的均匀区间，避免出现壁厚突变导致的压铸缩孔、冷隔缺陷，在轮拱位置、A柱下段位置预留了1.2mm的安装凸台余量，用于后续安装轮眉饰条、车门铰链加强板时的定位匹配，车身侧面的特征棱线采用R0.8mm的圆角过渡，既保留了轿跑车型的运动化线条特征，也避免了压铸过程中锐角位置的铝液填充不足问题。

　　从安装边界来看，该壳体的下边缘沿门槛梁位置设计了连续的安装法兰面，法兰面宽度为12mm，每隔80mm设置一个直径6.2mm的安装过孔，用于和车架门槛梁的焊接螺母进行螺栓连接；前端与前保险杠安装面的匹配边界预留了3mm的调整间隙，用于补偿总装过程中的保险杠安装公差；后侧与尾门的配合面采用阶梯式止口设计，止口高度为5mm，能够保证尾门关闭后的密封胶条压缩量均匀，避免出现漏水、风噪过大的问题；轮拱位置的轮廓边界按照轮胎跳动包络进行了15mm的安全间隙预留，能够兼容19寸到21寸不同规格轮毂的装配需求，不会出现轮胎转向时与轮拱发生干涉的问题。

　　在曲面建模阶段，设计师优先保证了车身侧面的光影一致性，通过曲率梳检查工具对所有过渡曲面进行了连续度校验，避免出现曲面褶皱、曲率突变的问题，同时针对压铸工艺的拔模需求，所有外表面的拔模角度设置为3度，内部加强筋位置的拔模角度设置为1.5度，既保证了压铸后工件能够顺利脱模，也不会因为拔模角度过大导致曲面外观出现明显的斜度偏差。该结构的整体长度覆盖了从车头前大灯后端到车尾尾灯前端的侧围区域，宽度方向的最大轮廓距离车身Y向基准面1850mm，高度方向从门槛梁下边缘到车顶侧围上边缘的距离为1220mm，所有安装孔位的位置度公差控制在±0.2mm以内，能够满足整车自动化装配线的定位精度要求，不需要在总装阶段进行额外的孔位修配。在实际生产验证环节，该结构对应的压铸模具采用12000吨锁模力的高压压铸机进行生产，铝液浇注温度控制在720摄氏度，模具预热温度控制在220摄氏度，能够保证铝液在型腔内的填充流畅性，成型后的工件平面度公差控制在0.5mm每米范围内，能够满足后续喷涂工序的平面度要求，不会出现漆面橘皮、流挂的缺陷。
