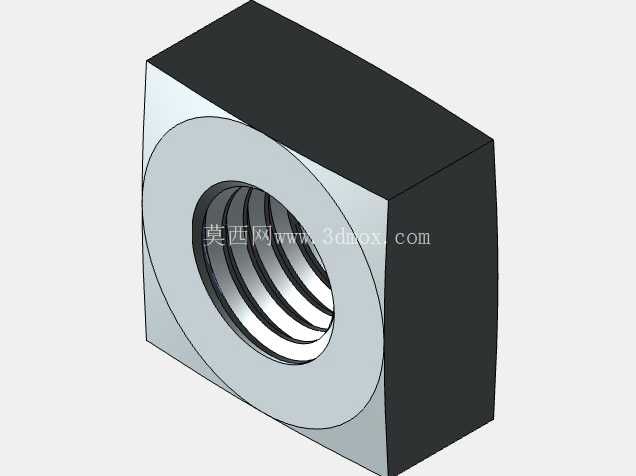

压铸模具用方形锁紧螺纹连接件结构

在压铸模具的模架锁紧、镶块固定、抽芯机构限位等核心装配环节，这类方形螺纹连接件是应用频次极高的基础紧固件，和常规六角螺母相比，其方形本体的结构设计完全适配压铸模内部的方形安装槽位，安装时无需额外使用扳手夹持防转，直接将本体嵌入预制的方形沉孔或卡槽内，即可通过螺纹配合完成锁紧动作，在模具开合模的反复冲击载荷下，不会出现跟转松脱的问题，能大幅减少模具装配和后期维护的操作时间。

从功能特性来看，该零件的核心作用是提供稳定的内螺纹配合面，和对应规格的螺栓、拉杆组成螺纹副，承担模具合模时的锁紧拉力、抽芯滑块的行程限位拉力以及镶块的压紧力。方形本体的四个平面可以和安装槽的内壁完全贴合，相比圆形螺母的线接触或点接触受力形式，其接触面积更大，单位面积承受的压应力更小，在压铸生产过程中长时间承受高温、交变冲击载荷的工况下，不会出现本体压溃、卡槽变形的问题，能有效提升模具连接结构的使用寿命。

设计这类零件时，首先要匹配压铸模的安装空间边界，方形本体的边长需要比安装槽的槽宽小0.02-0.05mm的间隙，既保证装配时能顺利嵌入槽内，又不会因为间隙过大导致锁紧时出现偏斜；本体的厚度需要根据所承受的最大拉力计算，保证螺纹旋合长度不小于螺纹公称直径的1.2倍，避免螺纹滑牙失效。中心螺纹孔的位置度公差需要控制在0.02mm以内，保证和配套螺栓装配时同轴度符合要求，不会出现别劲、卡滞的问题。方形本体的四个棱边需要做C0.5的倒角处理，一方面去除机加工产生的毛刺，避免装配时刮伤安装槽的内壁，另一方面也能引导零件顺利进入卡槽，提升装配效率。

从安装边界来看，这类方形螺母通常是嵌入模架板、滑块座的预制方形沉槽内使用，沉槽的深度需要比螺母本体厚度大0.1-0.2mm，保证锁紧时螺母端面能完全沉入槽内，不会突出零件表面影响其他部件的运动轨迹。螺纹孔的轴线需要和安装面保持垂直，垂直度公差不大于0.03mm，避免螺栓装配后出现倾斜，导致螺纹副受力不均，在交变载荷下提前失效。在抽芯机构的限位结构中使用时，方形螺母的安装槽需要设置在滑块的行程终点位置，螺母端面和滑块的接触面需要保证平面度不大于0.01mm，保证限位接触时受力均匀，不会出现局部应力集中导致的零件变形。

在实际压铸生产场景中，这类方形螺母的使用场景覆盖了模架合模锁紧、定动模镶块固定、斜导柱抽芯滑块的行程限位、推出机构的推杆固定板连接等多个核心部位，相比普通六角螺母，其防转特性不需要额外设置防转销或者防转面，能简化模架的加工工序，减少模具的加工成本。同时方形本体的结构在狭小的模具内部空间中，不需要预留扳手的操作空间，能有效压缩模具的整体外形尺寸，提升模具的结构紧凑性，对于小型压铸模具来说，这种结构优势尤为明显。

建模过程中需要重点关注螺纹的建模精度，内螺纹的牙型、螺距、公差等级需要符合普通螺纹的国家标准，保证和标准外螺纹件的互换性；方形本体的相邻面垂直度、相对面平行度都需要符合机械加工的公差要求，避免建模时的形位公差偏差导致实际加工出的零件无法装配。同时需要注意棱边倒角、端面退刀槽等细节结构的建模，这些细节虽然不影响零件的核心功能，但直接决定了零件的加工工艺性和实际装配体验，退刀槽的尺寸需要匹配内螺纹加工的刀具参数，保证螺纹加工时能完整加工到有效螺纹长度，不会出现螺纹尾部不完整牙型影响旋合长度的问题。
