希捷梭鱼1TB机械硬盘拆解结构还原

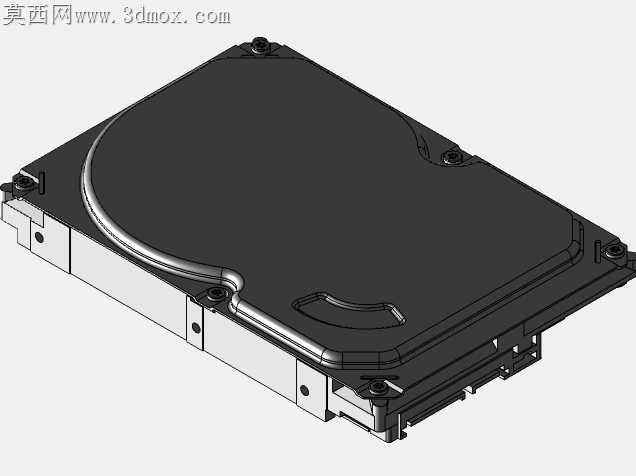

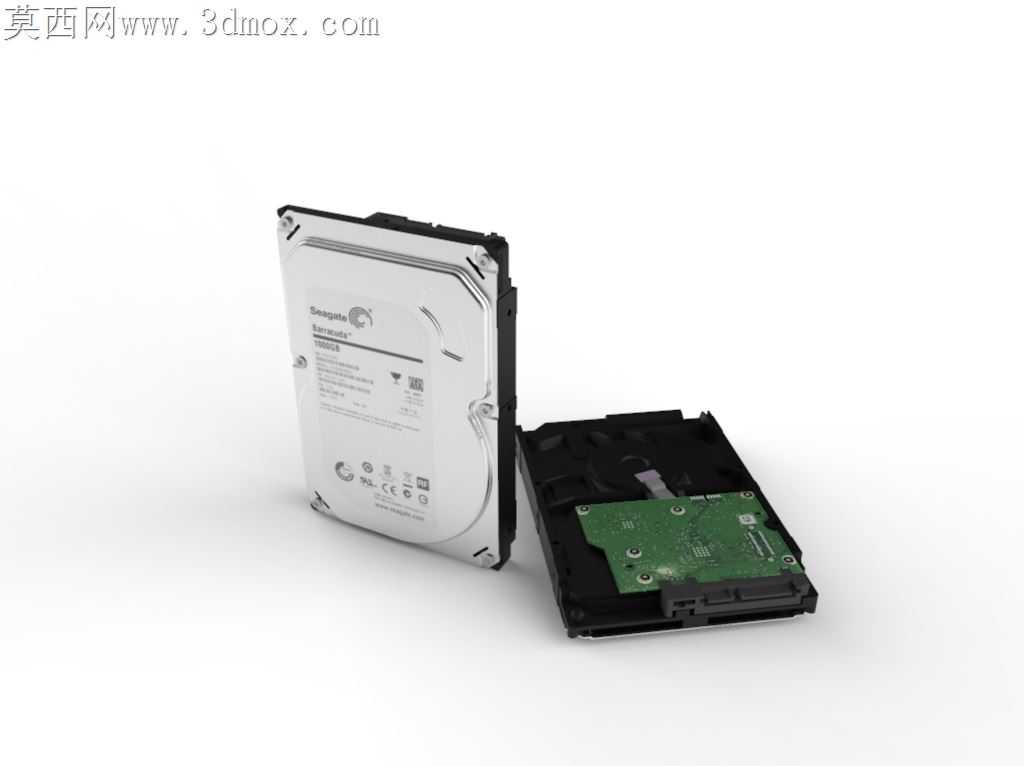

机械硬盘量产过程中，盘体与底壳的密封配合公差一直是加工环节的核心痛点，过盈量偏大则装配时容易挤压内部盘片边缘造成磁道划伤，过盈量不足又会导致无尘腔密封失效，外界微尘进入后直接造成盘片坏道。这套还原模型把密封胶圈的安装槽位做了0.02mm的公差预留，完全匹配量产线的压装工艺参数，底壳边缘的冲压圆角没有做理想化的直角处理，保留了实际冲压成型后自然的R0.3圆角，避免后续做装配干涉检查时出现理论与实际的偏差。背面的PCB控制板没有做简化的整块平板处理，每一颗贴片电容、电阻的焊盘高度都做了还原，SATA接口的金属弹片倾斜角度完全参照实物测绘，弹片与接口外壳的间隙控制在0.1mm，刚好满足插拔时的弹性形变空间，不会出现仿真时插拔卡滞的误判。盘盖表面的印刷标识区域做了细微的凹陷处理，对应实物丝印前的激光打标浅槽，金属盘盖的边缘冲压折边高度还原了实际的1.2mm折边尺寸，折边内侧的让位槽刚好避开底壳的定位凸点，装配时不需要额外施力就能自然对位，不会出现硬撬造成的盘盖变形。磁头臂的枢轴位置做了微小的间隙配合还原，没有做成固定死的一体结构，能直观展示磁头寻道时的摆动轨迹，盘片中心的主轴电机固定螺丝沉孔深度完全匹配实物M3螺丝的沉头尺寸，不会出现螺丝装配后高出盘片平面的干涉问题。金属盘体的表面拉丝纹理方向和实物保持一致，光影调试时特意把金属外壳的哑光质感和PCB板的阻焊油哑光质感做了区分，密封胶圈的半透明橡胶质感也做了单独的材质参数调整，不会出现不同部件质感同质化的问题。底壳侧面的散热凸筋高度没有做夸张的加高处理，完全参照实物的0.8mm凸筋高度，凸筋之间的间距也和量产模具的脱模斜度匹配，不会出现结构设计上无法脱模的工艺矛盾。这套结构还原完全可以作为计算机硬件装配实训的演示载体，能让实训人员直观理解机械硬盘无尘腔的密封逻辑、PCB板与盘体的信号连接方式，以及各个配合面的公差控制要点，避免纯理论讲解的抽象感。
