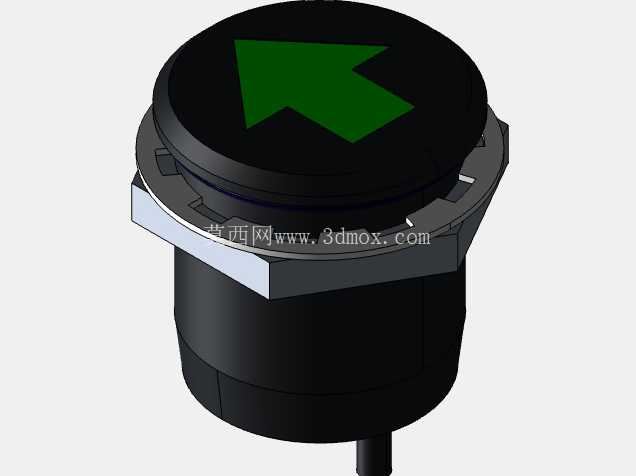

带绿色转向箭头标识的车用LED指示灯

做车载电控系统结构设计快十二年，经手的驾驶室、改装车操作台信号指示类部件选型不下百种，这类带标识的小型LED指示灯，是车载人机交互环节里最容易被忽略但直接影响操作安全的小部件。这次建模的这款带绿色转向箭头的带线LED车灯，覆盖10mm、19mm两种常用面板开孔直径，完全是针对车载场景的实际安装痛点做的结构优化。

先从实际应用场景说，这类指示灯不是只给乘用车转向用的，工程作业车辆、特种改装车、农用机械的操作面板上，转向信号、功能激活提示、外接设备导通状态提示都能用，尤其是户外作业的非道路车辆，驾驶室面板经常要面对泥水飞溅、温差骤变、持续振动的工况，普通民用指示灯装上去用不了半年就会出现透光面磨花、接线松脱、密封失效进水的问题。这款产品的头部做了加厚的黑色耐磨透光座，绿色箭头标识是内嵌在透光层下方的，不是表面丝印，长期用抹布擦拭、被工具剐蹭也不会掉标识，这一点比很多市面同价位产品实在，之前做矿用改装车项目的时候，用过表面丝印箭头的指示灯，下矿三个月标识就被矿尘混着抹布磨没了，司机误判信号出过操作险情，后来换内嵌标识的款式才解决问题。

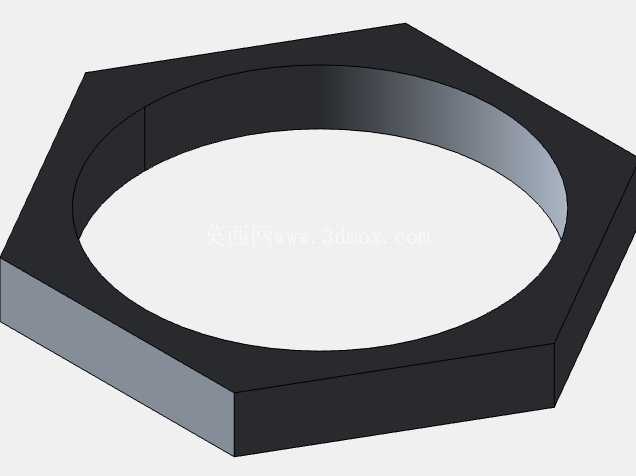

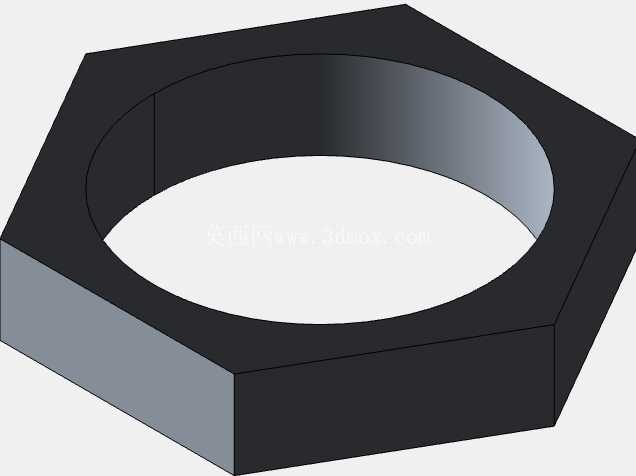

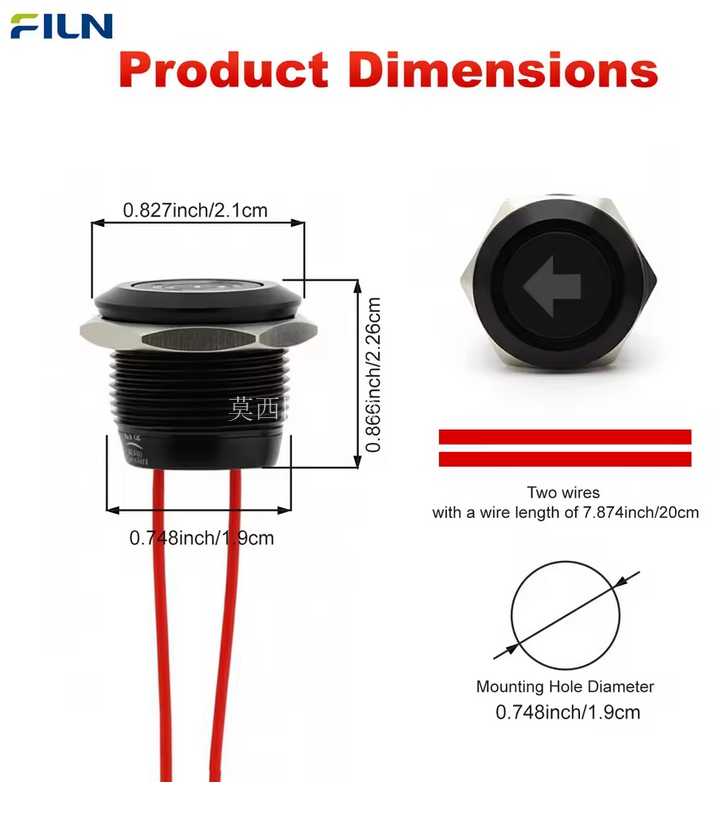

从安装边界来看，两种直径规格对应不同的面板布局需求：10mm直径款适合密集排布的紧凑型操作面板，比如工程车的扶手操作盒、改装赛车的中控功能区，面板背后只需要留22mm的安装深度，带六角防转锁紧螺母，安装的时候不用在面板背面额外打防转定位孔，螺母拧紧之后指示灯不会跟着车辆振动转位，避免箭头方向歪掉误导操作人员；19mm直径款适合大面板的主控台，比如重型卡车的仪表台、特种作业车辆的上装操作面板，更大的头部标识面积，操作人员在距离面板1.5米的位置就能清晰识别箭头指向，强光下也不会因为标识太小看不清信号。接线端做了预引出的带护套导线，红黑分色对应正负极，不用用户自己焊接接线端子，现场安装的时候直接压接快插端子就能接进线路，省了现场装配的工时，导线外层是耐油耐温的橡塑护套，接触到柴油、机油、车载清洁溶剂也不会出现护套开裂硬化的问题，适配车载舱内的复杂布线环境。

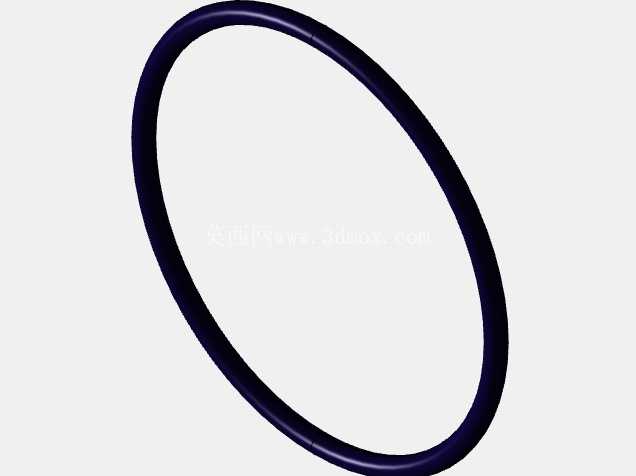

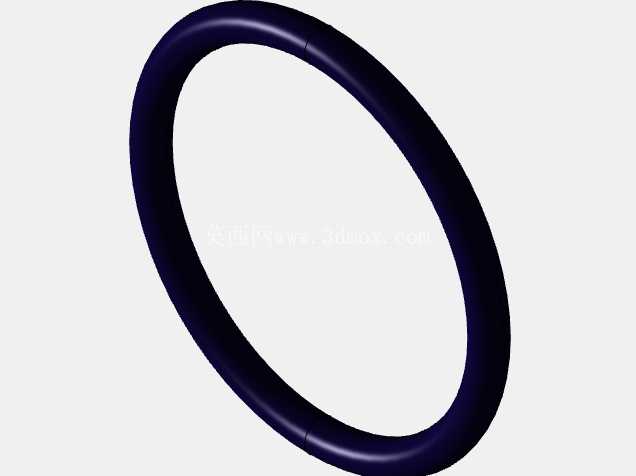

设计思路上完全围绕车载工况的可靠性做取舍，没有做多余的花哨结构：头部和壳体之间做了一圈嵌入式密封胶圈，面板安装拧紧之后胶圈完全贴合面板表面，达到IP65的面板前端防护等级，高压水枪冲洗驾驶室面板的时候，水不会顺着安装缝隙渗进面板背后造成线路短路；壳体主体用的是增强尼龙材质，重量比全金属外壳轻60%，不会给薄壁安装面板增加额外负重，同时抗振动性能更好，持续在5-2000Hz的车载振动环境下工作，不会出现壳体开裂、内部LED灯珠松脱的问题；内部LED灯珠选的是宽电压适配版本，兼容12V、24V两种常见车载电压，不用额外加限流电阻，不管是乘用车12V电路系统还是重型车24V电路系统都能直接装，减少选型时的电压匹配麻烦。

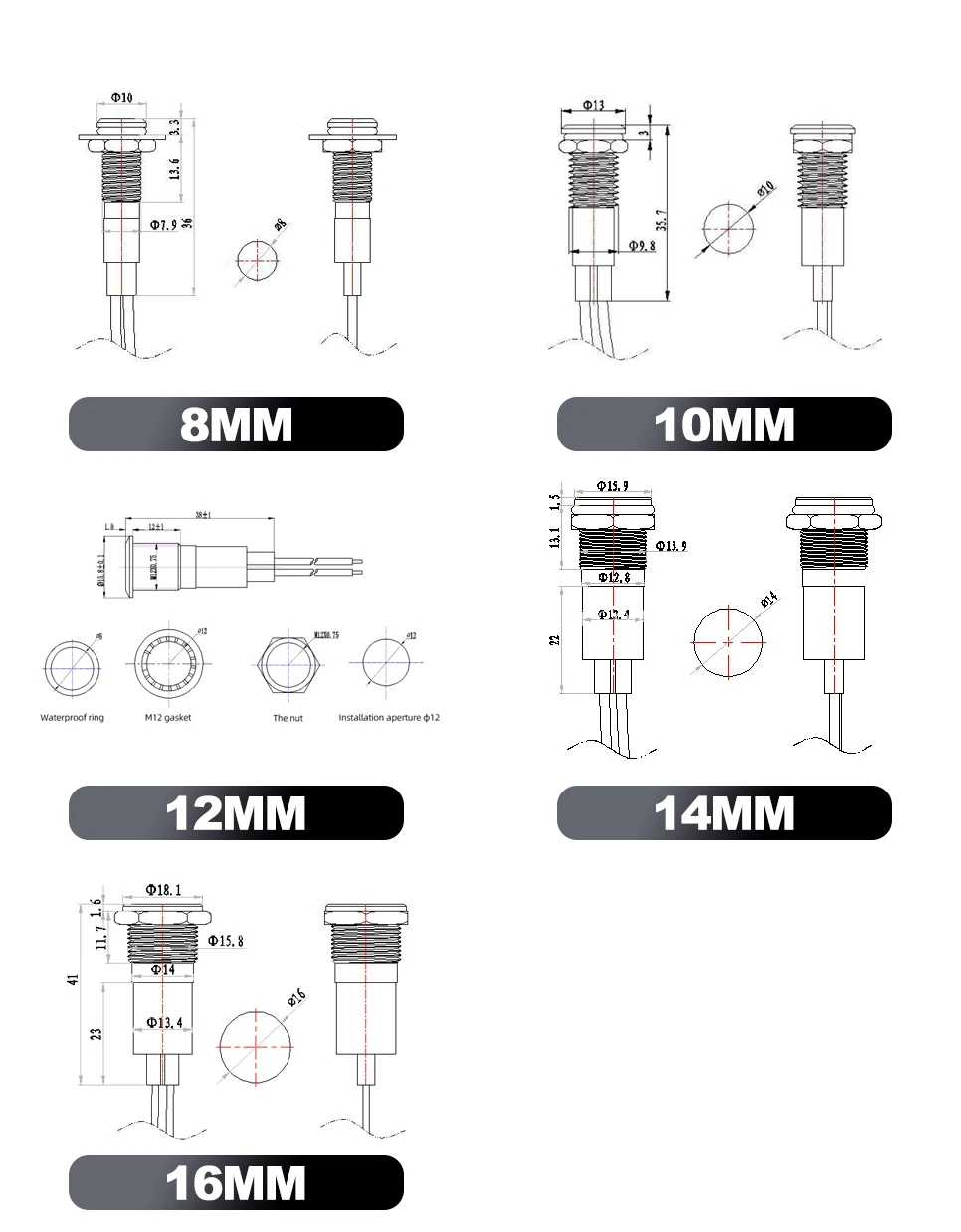

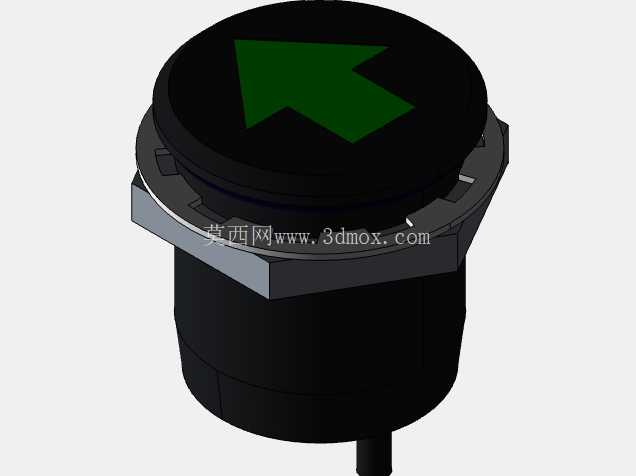

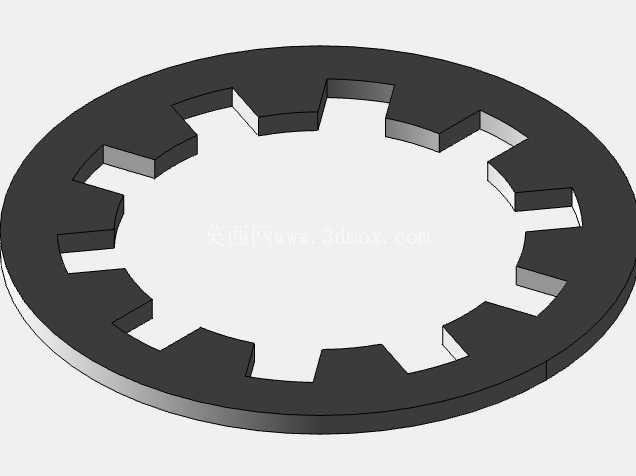

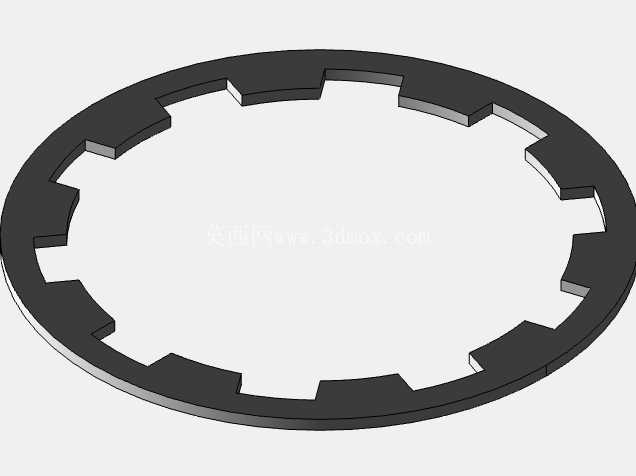

建模的时候特意把安装配合的细节做全了：锁紧螺母的对边尺寸、螺纹的螺距、背后导线的出线长度、头部箭头的凸起高度都按实际选型样本的尺寸做了1:1还原，结构工程师做面板开孔布局的时候，可以直接把模型拖进装配体，检查安装间隙、背后布线空间是否足够，不会出现开孔尺寸不对、安装后和背后其他部件干涉的问题；做线束布置的时候，也能根据模型的出线位置提前规划线束走向，预留合适的导线弯曲半径，避免安装的时候导线被折死弯造成内部铜芯断裂。之前做项目的时候遇到过好几次，下载的指示灯模型只做了外部外形，没还原背后的接线和锁紧结构，装到装配体里才发现背后留的深度不够，螺母拧不上，还要临时改面板结构，耽误项目进度，这类细节还原到位的模型，能帮结构工程师省很多前期校核的时间。

从功能特性来说，这款指示灯的发光是匀光设计，箭头标识整体发光均匀，不会出现局部亮斑或者暗区，夜间驾驶的时候不会因为灯光太刺眼造成驾驶员视觉疲劳，白天强光下也有足够的亮度，能清晰识别信号状态；头部的黑色外圈做了哑光处理，不会在挡风玻璃上形成反光倒影，影响驾驶视线，这些细节都是实际装车之后才能体会到的设计考量，很多同类产品为了追求外观好看做亮面外圈，太阳一照就会在玻璃上反光，存在安全隐患。

做这类小型车载电气件的三维建模，最核心的不是把外观做的多好看，而是把所有和安装、配合、使用相关的细节还原准确，毕竟结构工程师用模型是为了做布局校核、安装模拟，不是做渲染效果图，每一个尺寸、每一个结构特征都要和实际产品对应上，才能真正减少设计阶段的错漏，避免后期打样、装配的时候出现不必要的返工。
