复古摩托前叉转向总成结构设计

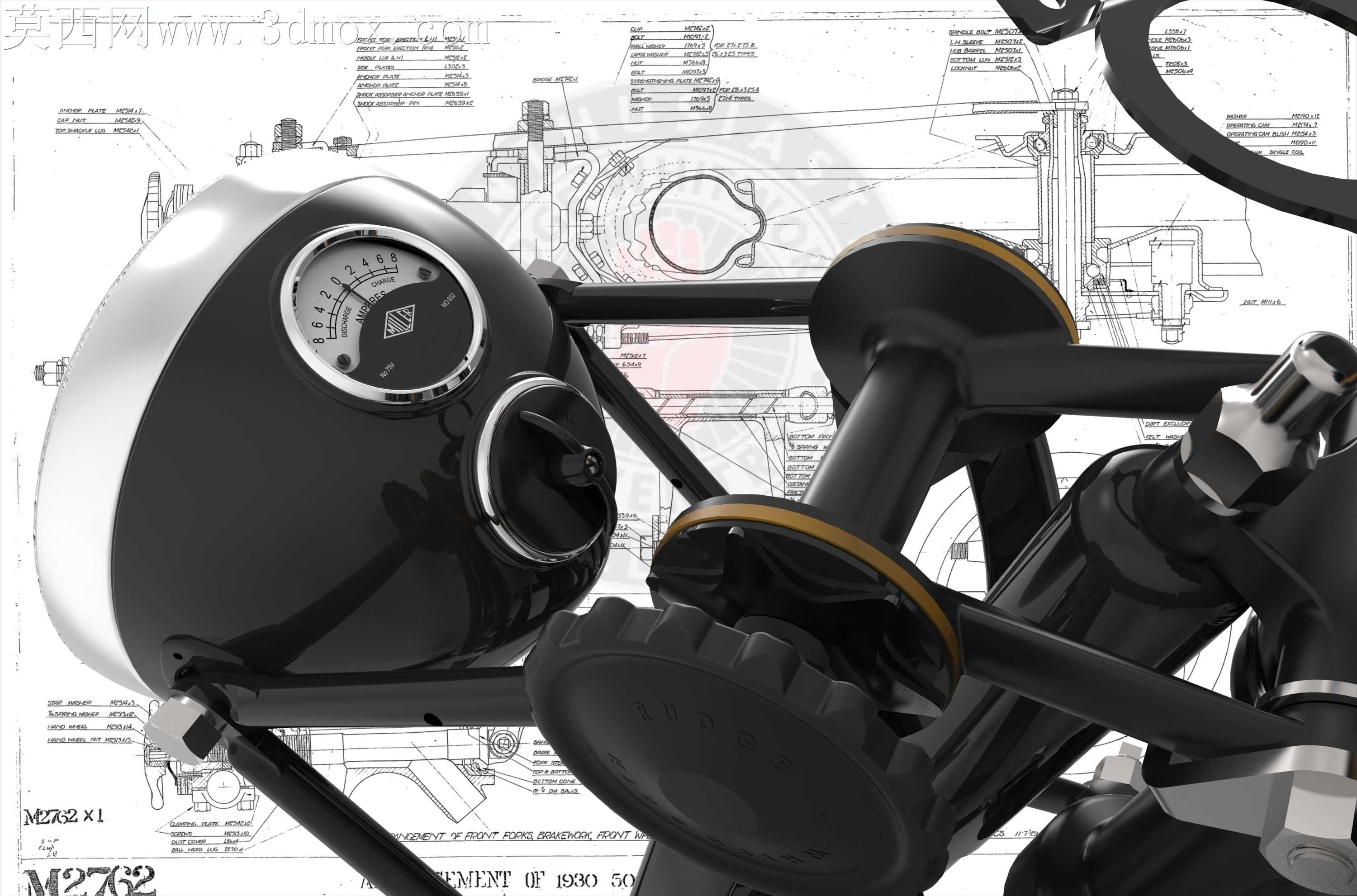

老式机车转向部件的加工适配，最容易在曲面衔接处出现公差累积问题，尤其是头灯壳体与转向把支架的连接位，早年车型的冲压件多靠手工修配，复刻时若直接照搬图纸曲面，数控铣削后会出现接缝不均的问题。头灯外罩的弧面并非规则球面，靠近转向支架的一侧做了微小的切边处理，这个细节在平面工程图上仅用一条虚线标注，实际加工时需要把曲面拆分成三段连续G2曲率的面，边缘预留0.15mm的修配余量，避免阳极氧化后壳体胀大无法卡入支架卡槽。

转向轴与连板的配合位没有采用常见的过盈压装结构，而是做了带退刀槽的间隙配合加侧面顶丝锁紧，这种设计适配早年车间的装配条件，不需要大型压床就能完成拆装，复刻时要注意顶丝孔的位置不能打穿轴套内的润滑脂通道，否则日常使用时油脂会顺着螺纹缝隙渗漏，沾污头灯玻璃表面。连板上的固定胶圈槽深度要控制在1.2mm，过浅会导致胶圈受压后挤出槽位，转向时摩擦产生异响，过深则无法起到密封减震的作用，颠簸路面会出现把组松动的旷量。

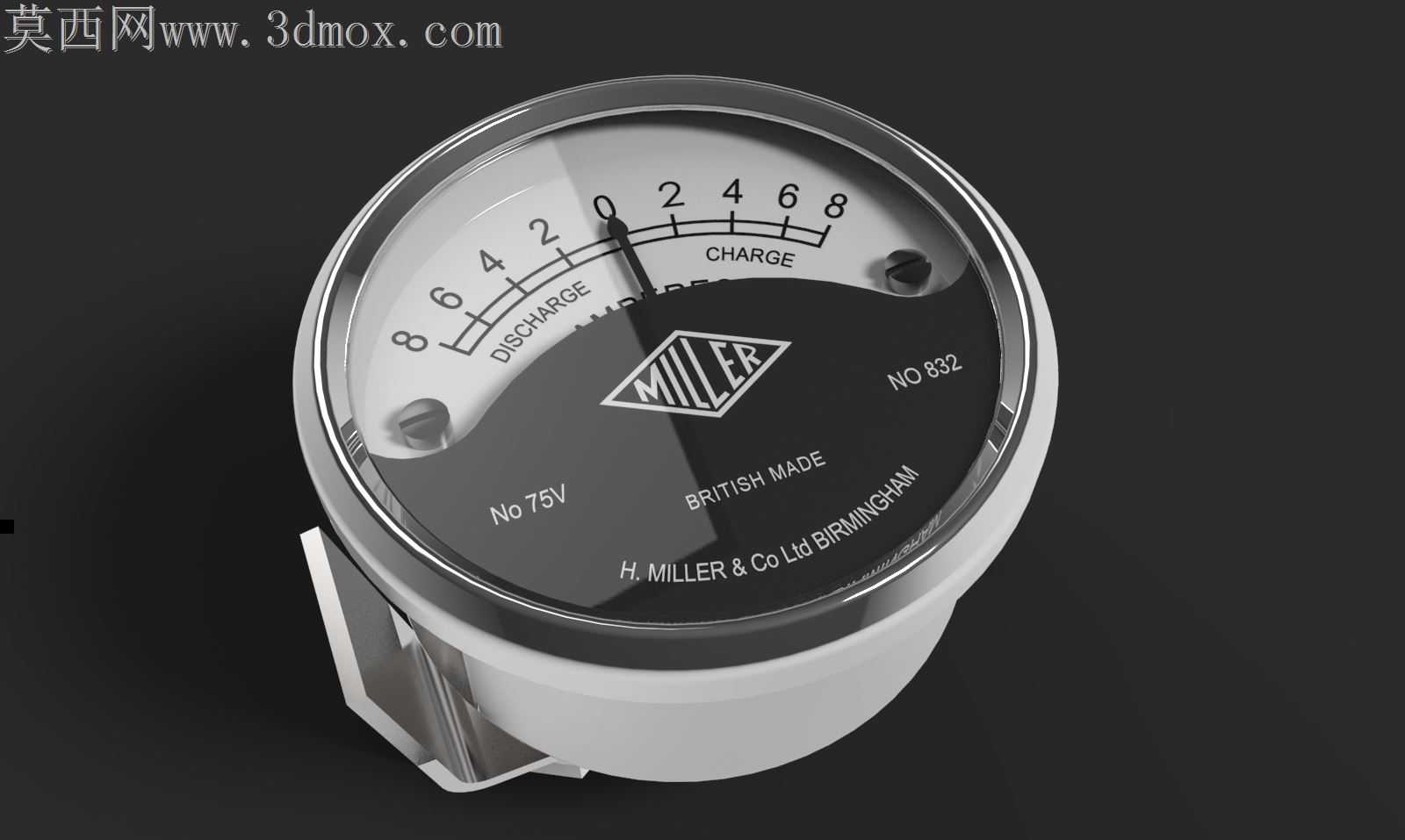

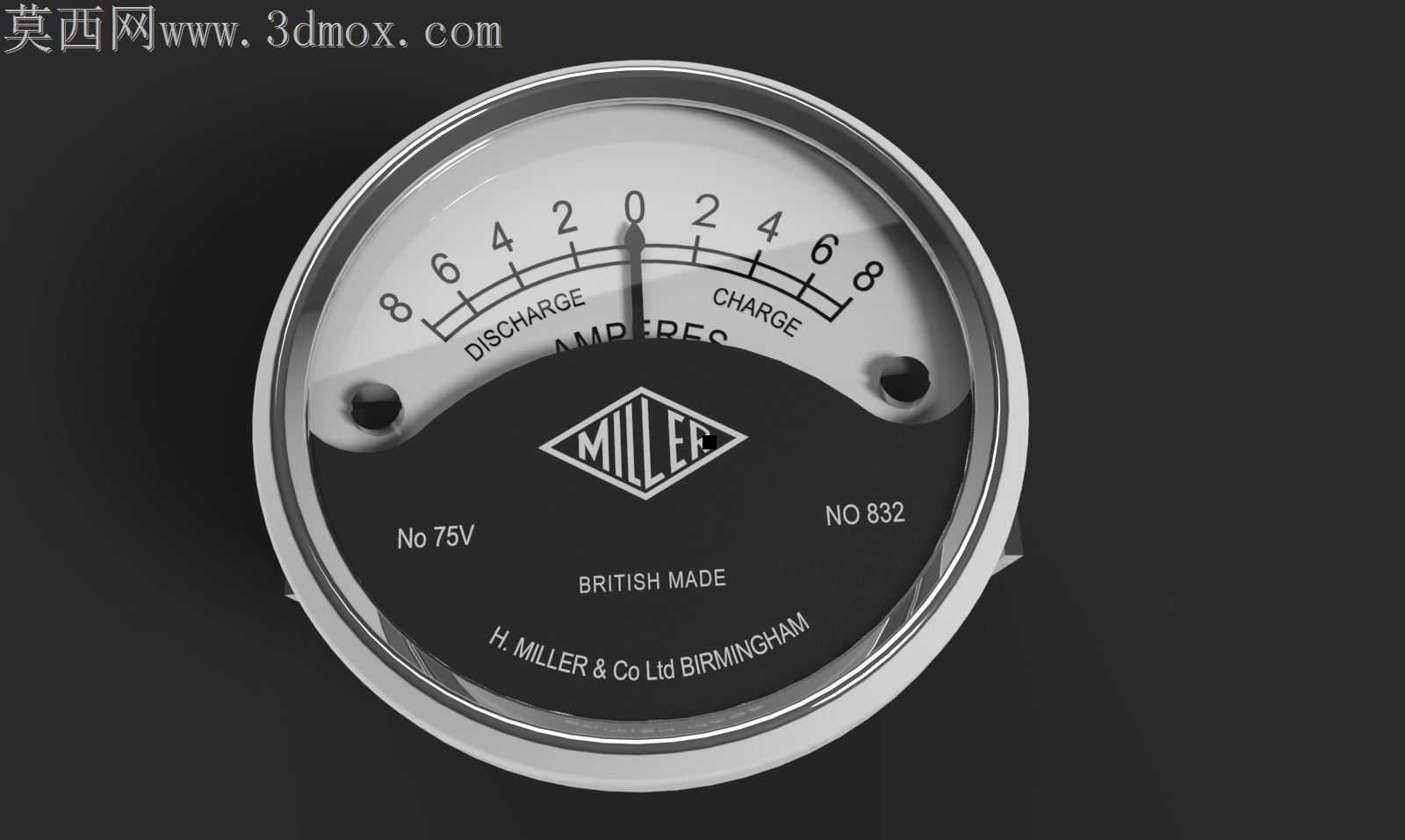

头灯内部的仪表安装座做了三个带橡胶衬套的固定点，衬套的硬度选邵氏45度的丁腈橡胶，既能过滤发动机传来的高频震动，避免仪表指针抖动，也不会因为衬套过软导致高速行驶时灯光照射角度上下晃动。调节灯光角度的旋钮做了滚花处理，滚花的齿距控制在0.8mm，齿深0.3mm，戴薄手套操作时也能获得足够的摩擦力，不会出现打滑拧不动的情况，旋钮内部的阻尼脂槽要做环形导油结构，保证转动全程阻尼均匀，不会出现某一段松某一段卡的问题。

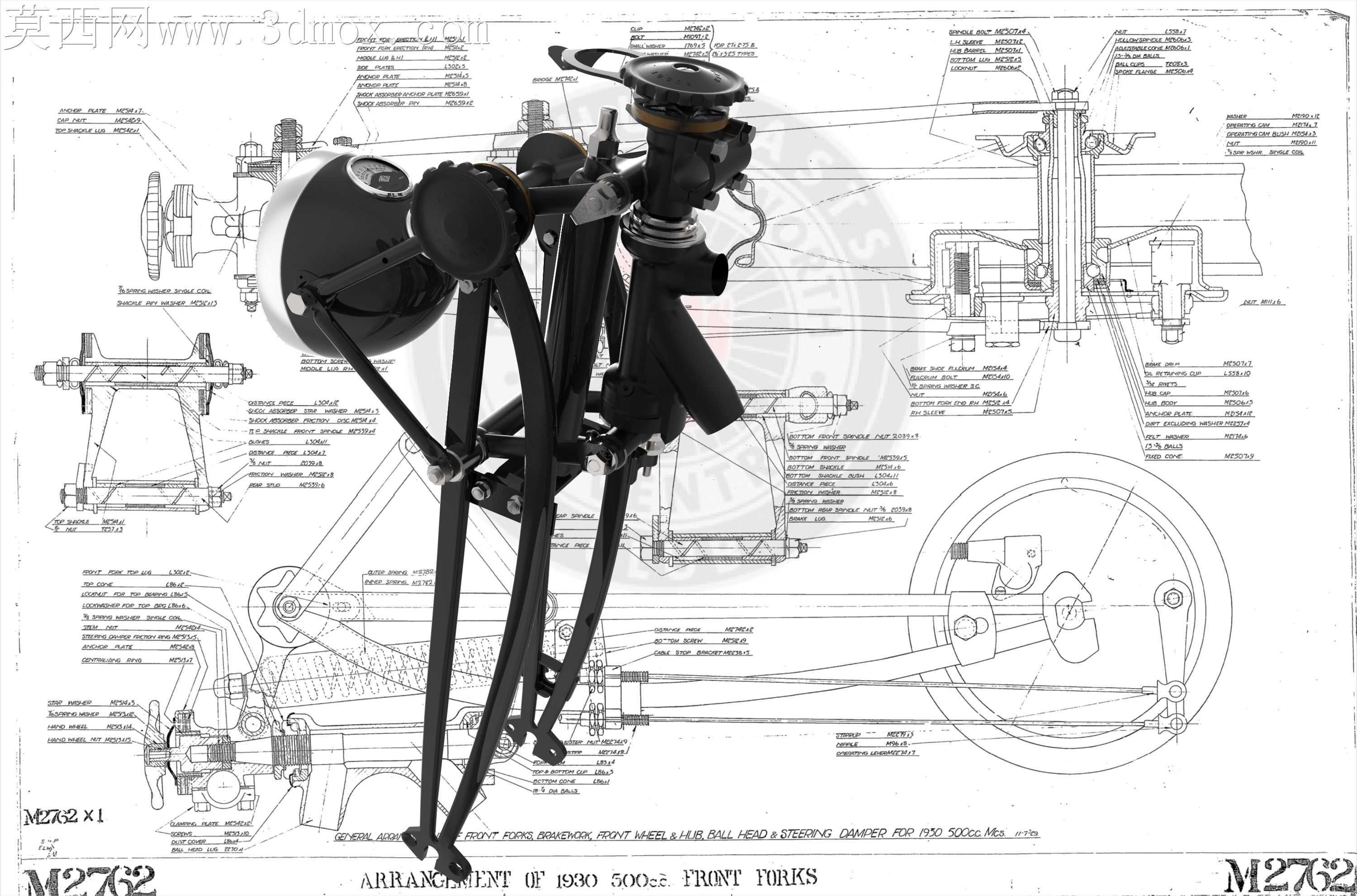

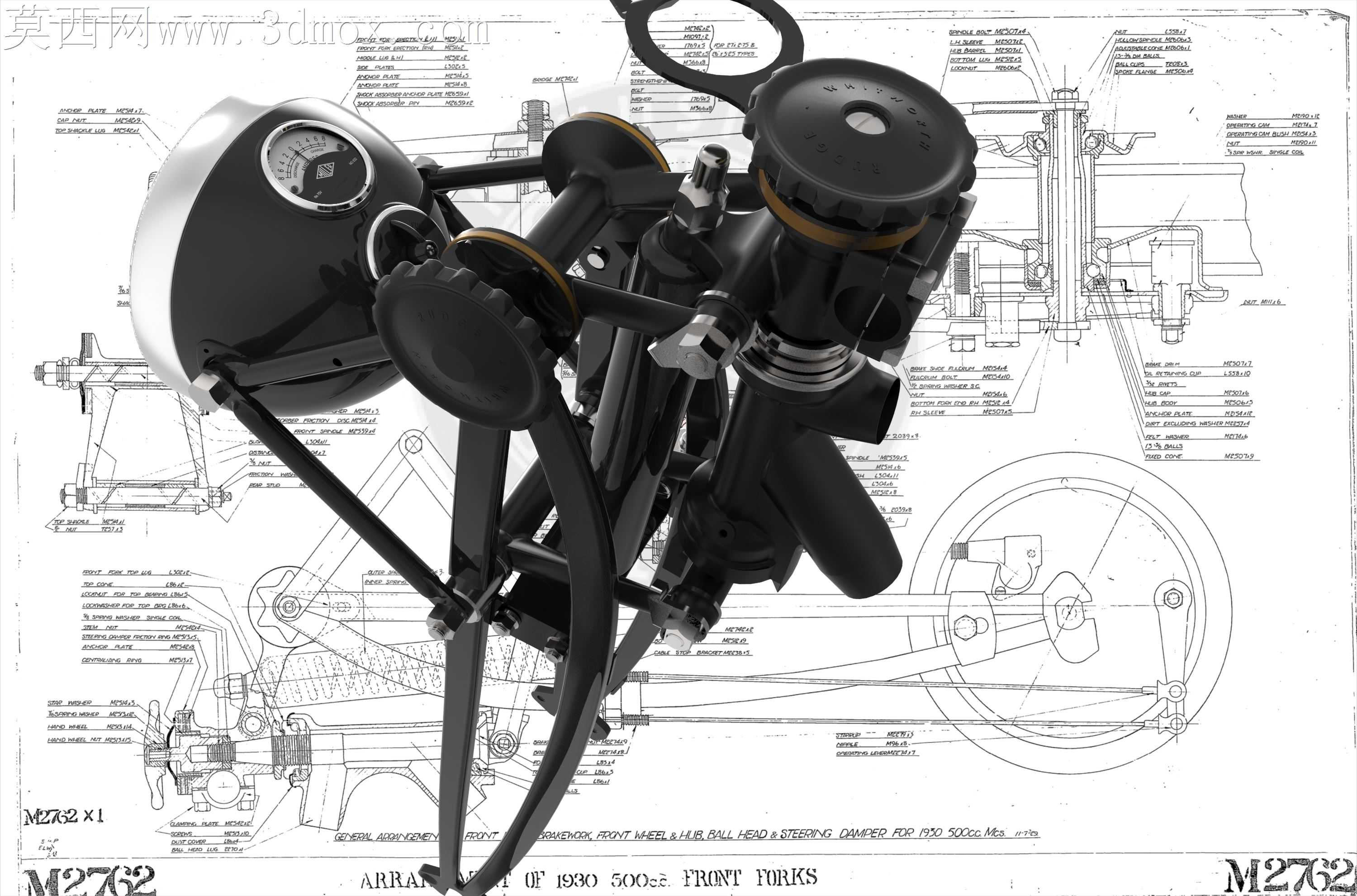

前叉上管与连板的夹紧位做了1:12的锥度配合，相比直筒夹紧结构，锥面配合能获得更大的接触面积，夹紧力分布更均匀，不会因为长期颠簸出现把组偏转的问题，加工锥面时要保证锥度误差控制在0.02mm以内，否则装配时会出现局部接触应力过大，长期使用后上管出现压痕甚至断裂的隐患。线束从转向轴中心的通孔穿出，孔口做了R2的圆角倒边，避免长期转向摩擦磨破线皮造成短路，通孔内部还预留了线束固定卡扣的安装位，把线束牢牢固定在孔壁上，不会因为转向拉扯导致接头松脱。

所有外露的金属件边缘都做了R0.5的圆角钝化处理，没有尖锐的棱角，既避免装配时划伤工人，也能让电镀层的附着力更强，不会因为边角应力集中出现镀层起皮脱落的问题。头灯玻璃的密封槽做了双层结构，内层放发泡橡胶密封条，外层做挡水边，即使高压水枪冲洗也不会出现进水起雾的情况，适配日常通勤的使用场景。
