木质拼接重型运输拖车拼装结构

4毫米胶合板的切割公差控制是这类木质拼装拖车落地的核心痛点，板材本身的纤维方向会直接影响插接位的松紧度，顺纹方向的插口如果留0.1mm的过盈量，拼装时容易出现劈裂，横纹方向同公差则会出现插接后松垮晃动的问题。这款拖车的所有插接榫位都做了差异化的公差预留，轮轴位置的承重插接位特意加大了咬合深度，避免满载静态展示时出现轮组外撇的情况。

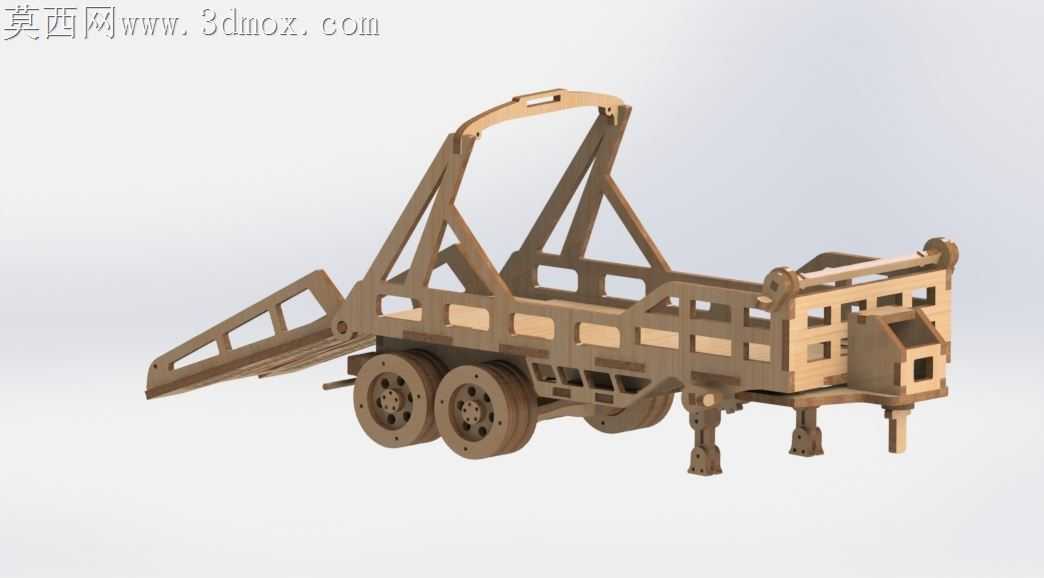

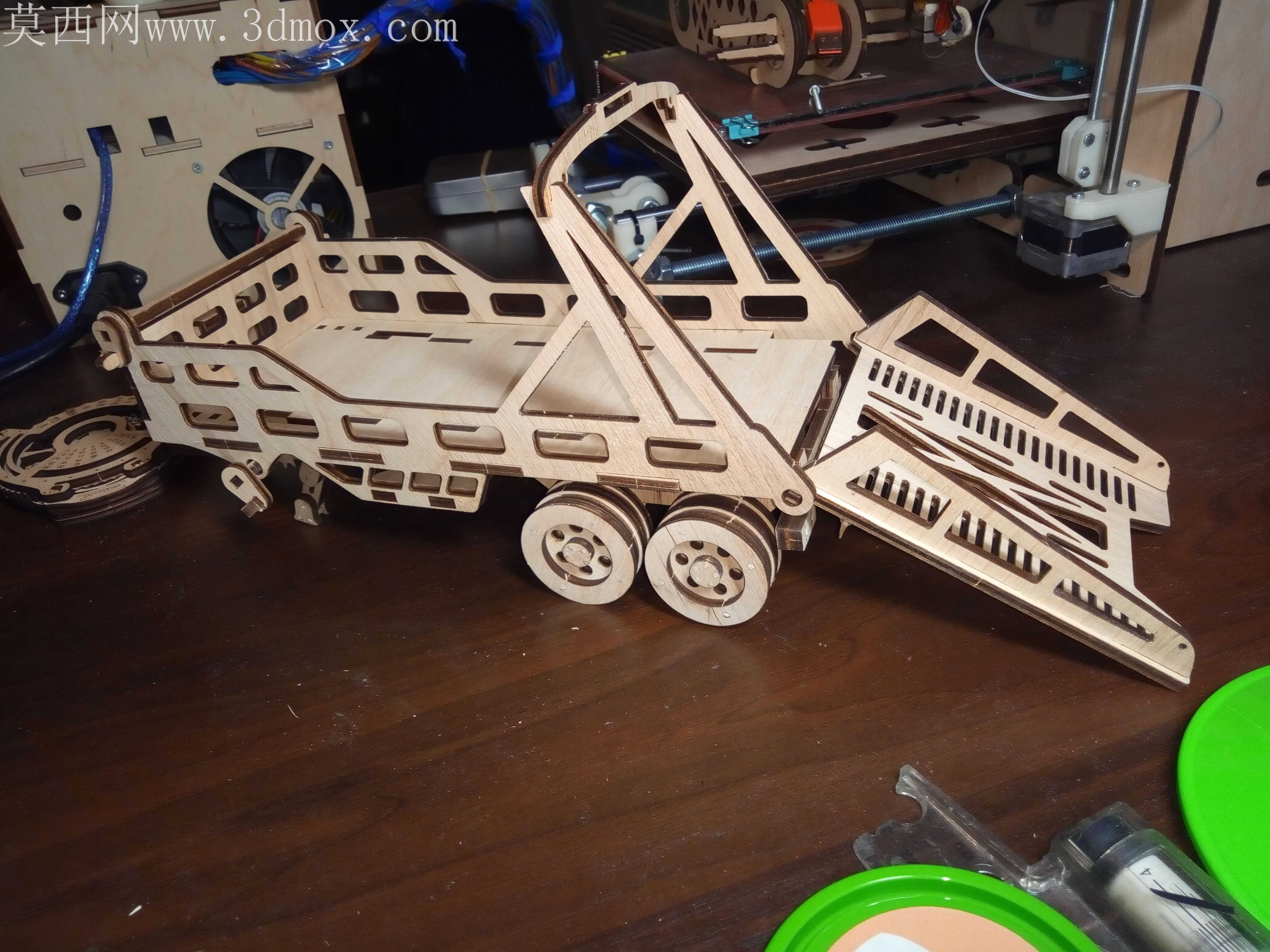

车尾的爬梯结构没有采用常见的整板裁切，而是用多根斜向支撑条拼接成型，既减少了整板切割的废料率，也让爬梯的边缘没有裸露的板材断层，拼装完成后视觉上更接近金属爬梯的格栅质感。车架侧面的镂空方格不是单纯的装饰造型，每一处镂空的位置都刚好对应内部横向支撑梁的插接位，拼装时不需要额外对位标记，顺着镂空位置就能找准支撑梁的安装角度，降低新手拼装的错装概率。

车头连接位置的牵引销做了两段式结构，外露的销头做了圆弧倒角，既避免拼装时被尖锐边角划伤，也能和配套的卡车车头牵引位顺畅对接，不会出现卡滞无法转动的问题。车架下方的三个支撑脚都做了可折叠的铰接结构，铰接位的轴孔特意留了0.2mm的转动间隙，支撑脚翻折时不会因为板材的轻微膨胀出现卡涩，展开后支撑脚的底面刚好和轮组最低点齐平，单独摆放拖车时能保持水平状态，不会出现前倾后仰的情况。

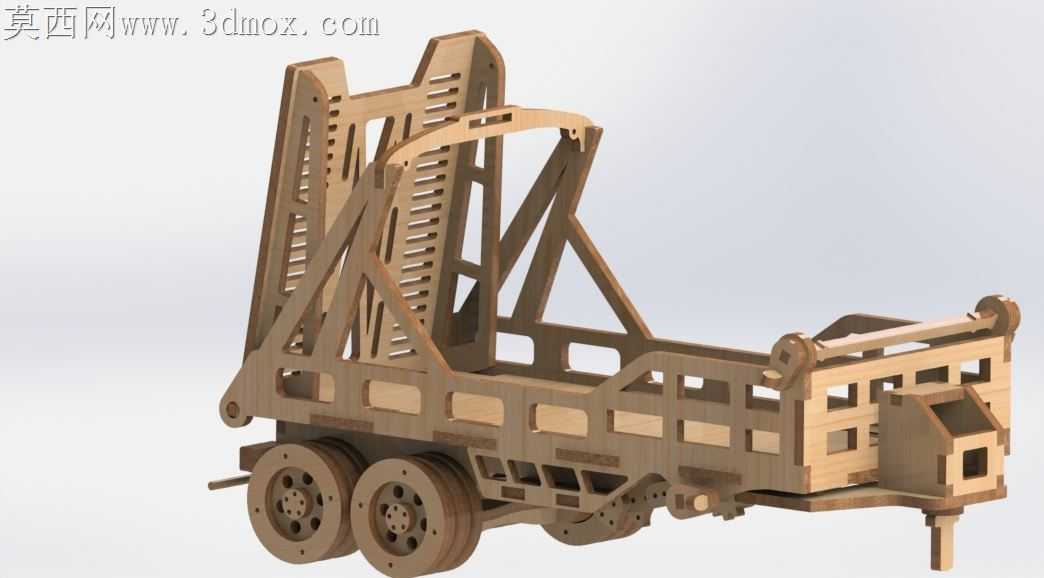

上层的拱形防护架没有做成封闭的框型结构，而是采用三角桁架的拼接形式，每根斜撑的受力都能传导到车架两侧的主纵梁上，哪怕拼装完成后轻微提拿防护架位置，也不会出现车架散架的问题。轮组的双胎布局特意在两个轮毂之间加了薄垫片结构的插接层，避免两个轮毂直接贴死，转动时不会因为板材摩擦出现卡顿，滚动时的顺畅度更接近真实拖车的双轮结构。所有板材的外露边缘都在建模时做了0.3mm的微小倒角，激光切割后不会留下锋利的焦边，不需要额外打磨就能直接拼装，也避免了拼装过程中扎手的问题。
