富尔顿1000磅拖车支撑手摇千斤顶结构

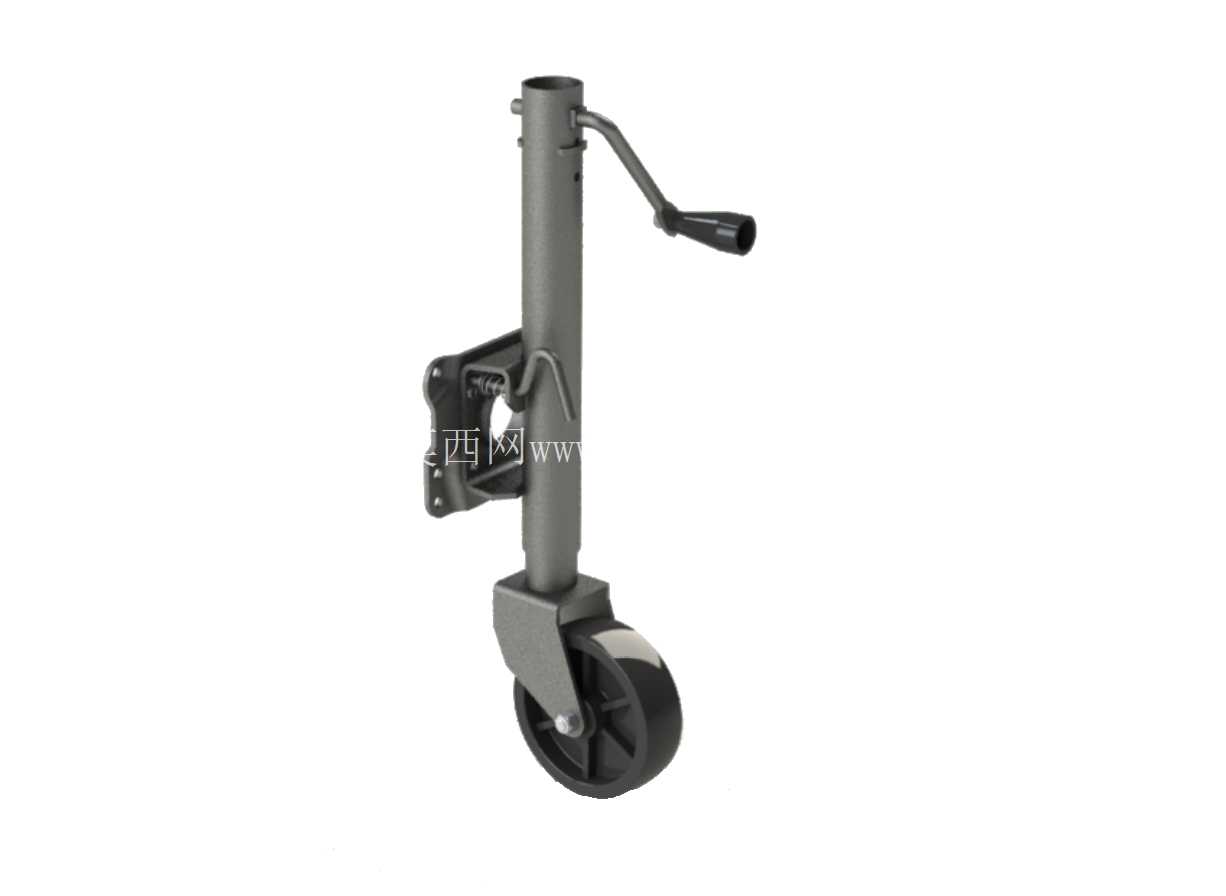

这款带侧装支架的轮式手摇千斤顶，主要配套轻型拖挂类设备使用，常见于小型旅居挂车、 utility 工具拖车、摩托艇拖架、ATV全地形车拖运架的驻车支撑场景，在拖车与牵引车脱开后承担整车前部的承重与调平作用，避免拖车前部因无支撑下坠、前倾，同时带滚轮的结构设计可在短距离挪车时直接作为前部行走轮，无需额外搭配撬棍或移位工具，单人即可完成小范围的拖车位置调整，适配非铺装的露营地、厂区临时周转场地、私人车库等多种驻车环境。

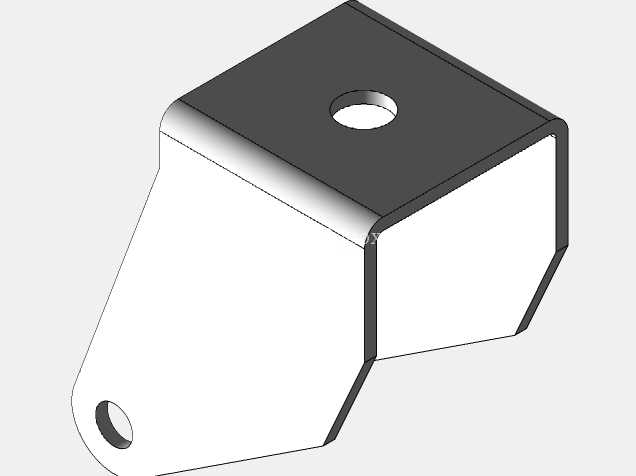

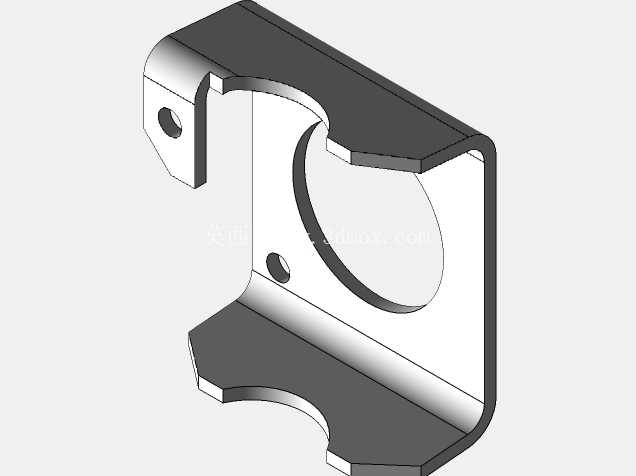

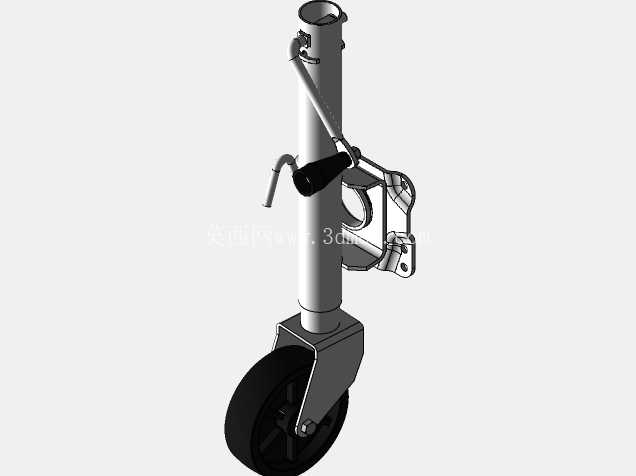

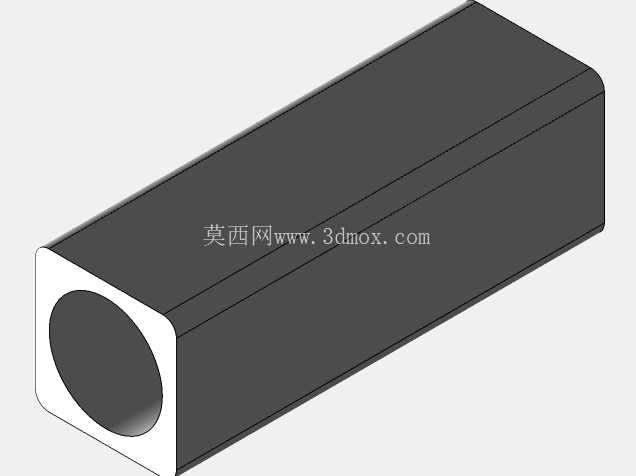

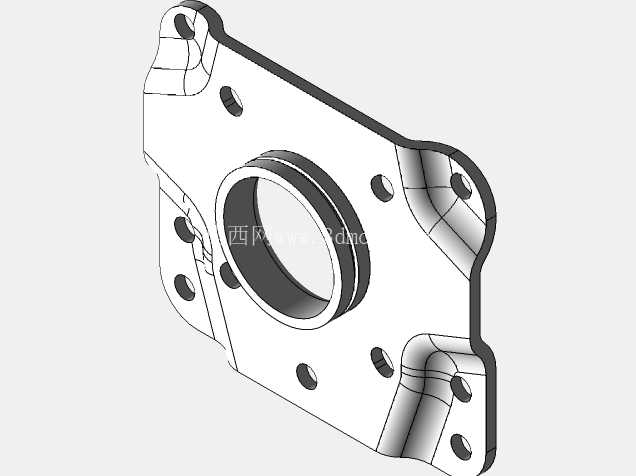

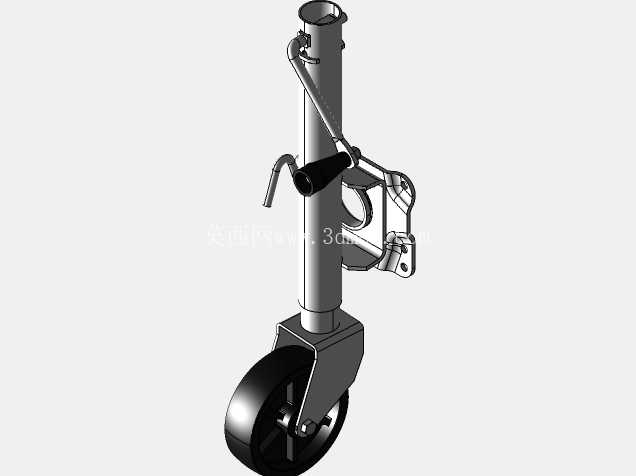

从功能结构来看，整体采用立式套筒伸缩结构，外层为固定方管主体，侧部预留一体式安装法兰，法兰面开有四个对称安装孔，可直接通过螺栓固定在拖车前部牵引架的矩形管侧壁，安装时需保证法兰贴合面与牵引架管壁完全贴合，避免单侧受力导致螺栓受剪断裂；内部为可上下滑动的伸缩内管，顶端设置限位挡块，防止内管伸出超程脱出，底部通过转向节连接实心橡胶滚轮，滚轮支架可绕垂直轴360度旋转，适配不同方向的移位需求，滚轮采用耐磨橡胶材质，既可以在水泥、沥青路面滚动，也不会在铺装地面留下压痕，适配私家车库、露营地铺装营位的使用需求。

侧置的摇把通过齿轮副与内管的齿条结构啮合，摇动手柄时即可带动内管平稳升降，传动比经过匹配，单人施加150N左右的握力即可完成额定1000磅载荷下的升降操作，摇把末端设置防滑塑料握套，长时间操作也不会磨手，摇把与主体连接处设置防脱卡簧，避免颠簸路段摇把脱落丢失；在主体套筒侧面设置弹簧式插销限位，升降到目标高度后插销会自动卡入内管对应的定位孔中，形成机械锁止，避免承重状态下内管意外回缩，相比单纯的摩擦锁紧结构，这种销孔锁止的可靠性更高，即便长期静置承重也不会出现缓慢下滑的问题，适配长期停放的拖车存储需求。

设计过程中需要重点考虑安装边界与受力匹配，首先安装法兰的孔位需要匹配主流2英寸、3英寸矩形牵引管的安装尺寸，法兰与主体管的焊接位置需要做满焊处理并做去应力处理，避免承重时焊缝开裂；内管与外管的配合间隙控制在0.2-0.3mm之间，既保证升降滑动顺畅，又不会出现过大的旷量，避免承重时出现侧向晃动；滚轮的轮轴采用45号钢调质处理，轴肩位置做圆角过渡，避免应力集中导致断轴，滚轮的额定静载荷需要达到1.5倍额定承重，满足驻车时的冲击载荷需求。

在实际选型匹配时，需要注意该款千斤顶的最低闭合高度要适配拖车牵引架的离地高度，保证在拖车满载状态下，千斤顶完全收回时滚轮距离地面有至少100mm的安全间隙，避免行驶过程中滚轮剐蹭路面减速带、坑洼凸起；伸出最大行程时要满足驻车调平的高度需求，通常需要保证在轮胎亏气、地面不平时仍有足够的调节余量；侧装法兰的安装位置需要避开牵引架上的线束、刹车管路固定点，同时要保证摇把操作空间充足，操作摇把时不会与拖车前部的工具箱、备胎架、储能箱等附属部件发生干涉。

日常使用中，该结构的维护点主要集中在伸缩管的润滑与齿轮副的防尘，每使用3个月左右需要在内管外壁涂抹少量锂基脂，保证升降顺畅避免锈蚀，齿轮啮合位置需要定期清理泥沙，避免泥沙进入齿面加剧磨损；滚轮的转动轴也需要定期加注润滑脂，保证转向与滚动灵活，避免长期使用后锈蚀卡滞；插销的弹簧位置需要定期检查，避免弹簧锈蚀失效导致插销无法正常弹出锁止，引发安全隐患。相比传统的固定式支腿，这种带滚轮的侧摇千斤顶不需要在驻车时反复垫木块、找支撑点，摇起后直接可以推动拖车移位，对于经常需要调整拖车停放位置的场景，比如小型修理厂的配件周转拖车、露营地的旅居挂车移位、私人院落的工具拖车收纳，都能大幅降低操作强度，提升使用便利性。
