车载卧式液压起重千斤顶结构设计

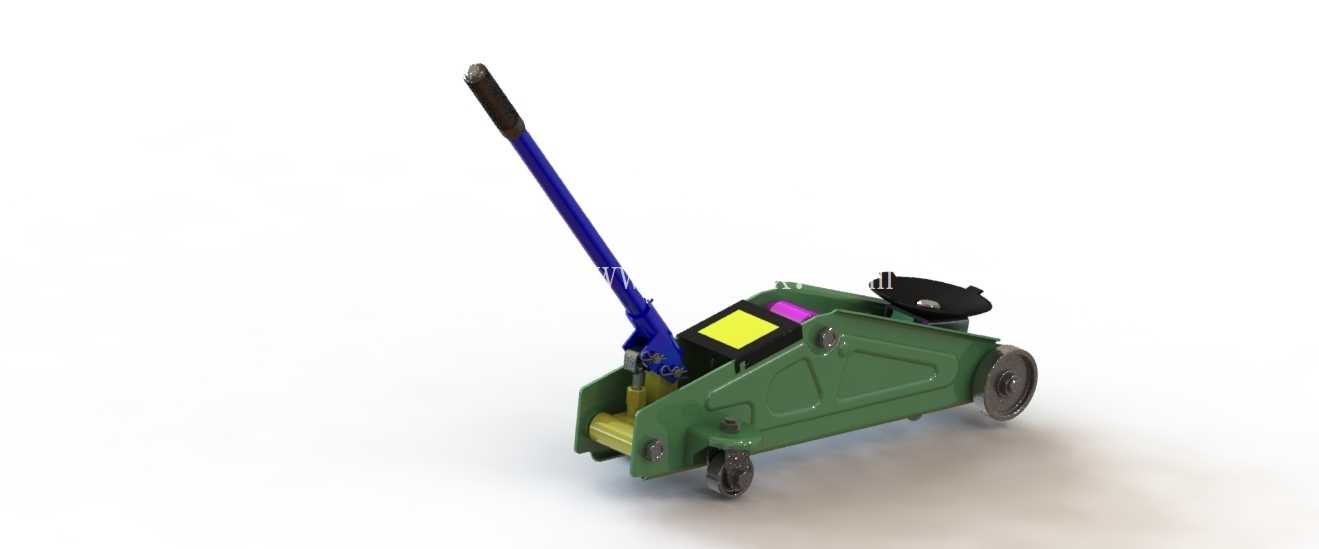

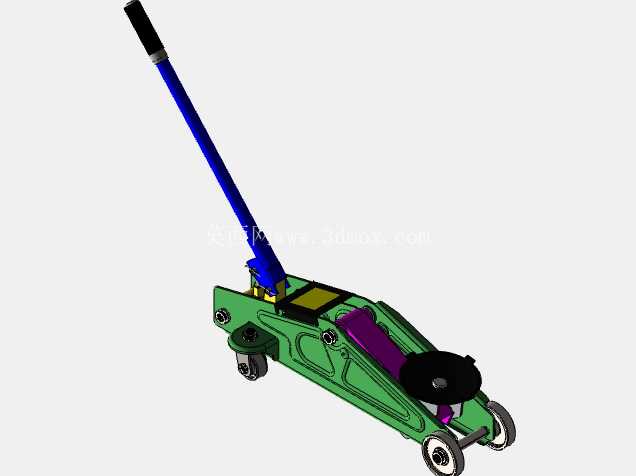

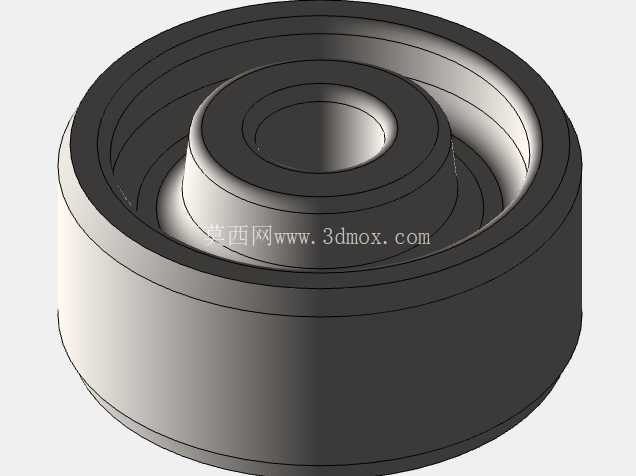

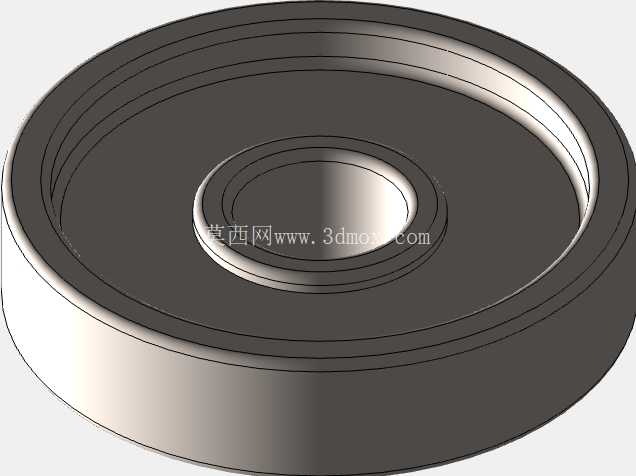

　　在商用车维保、乘用车应急换胎、小型设备工位调整这类场景里，卧式液压千斤顶的出场率远高于其他起重工具，区别于立式剪式结构的大操作力、低稳定性缺陷，卧式布局的设备能直接探入车辆底盘下部的作业空间，不需要额外垫高作业面，也不会因为举升过程中重心偏移出现侧滑风险。这款模型还原的是常规2吨级卧式液压千斤顶的完整结构，整体采用低趴楔形壳体作为承载主体，壳体前部设置两个定向承重脚轮，后部设置一个万向转向轮，移动时只需要下压操作杆就能让前部抬升，轻松推动设备在平整的汽修车间地面、户外硬化路面转移，不需要额外搬运，适配单人作业的操作需求。

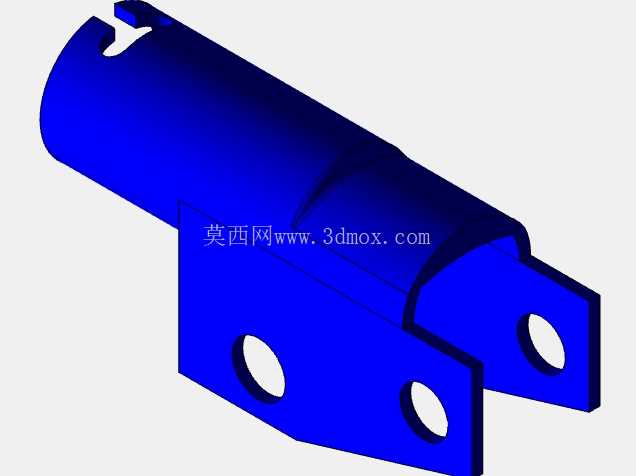

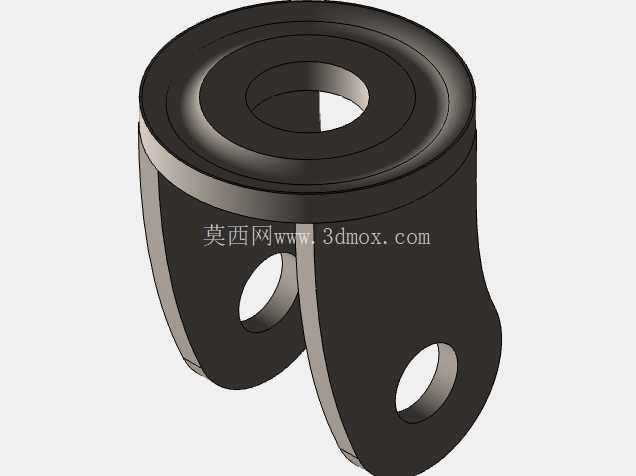

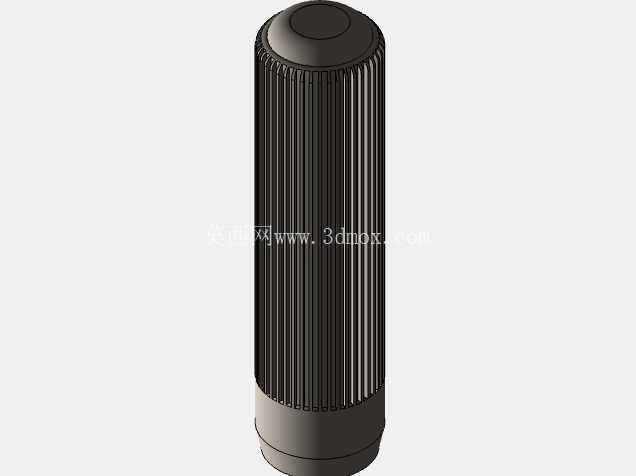

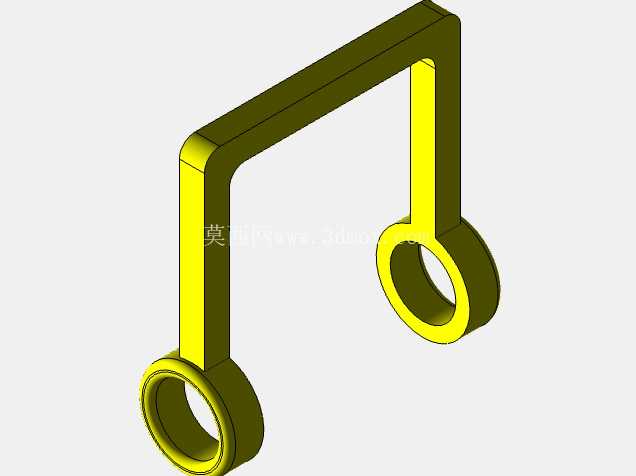

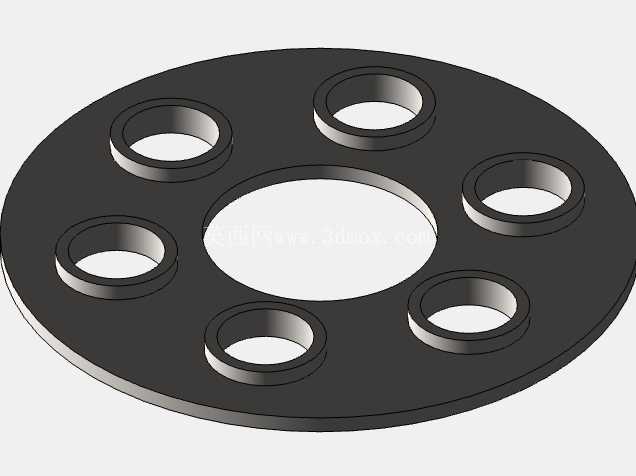

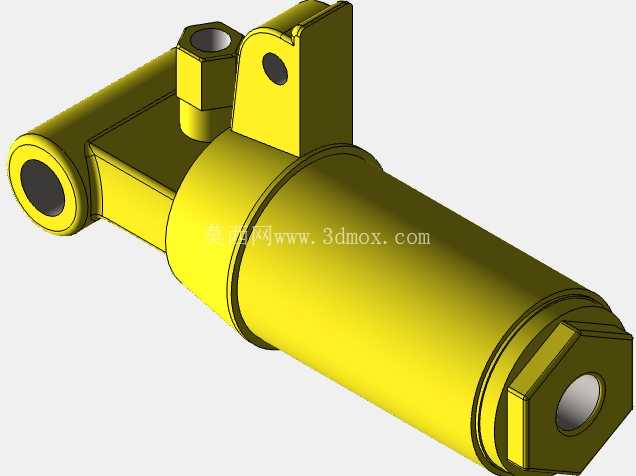

　　核心的液压举升单元内嵌在楔形壳体内部，柱塞顶杆的伸出端直接连接顶部的弧形支撑托，托面做了防滑齿纹处理，和车辆底盘的支撑筋接触时能增大摩擦力，避免举升过程中支撑点滑移。操作杆采用分体式插接结构，长杆设计能放大操作力矩，正常作业时只需要小幅度反复压下操作杆，就能通过液压油路的单向阀控制柱塞稳步上升，卸荷时只需要拧动操作杆连接座处的卸荷阀，就能控制柱塞缓慢回落，回落速度可以通过阀门开度精准调节，避免重物快速下坠带来的安全隐患。

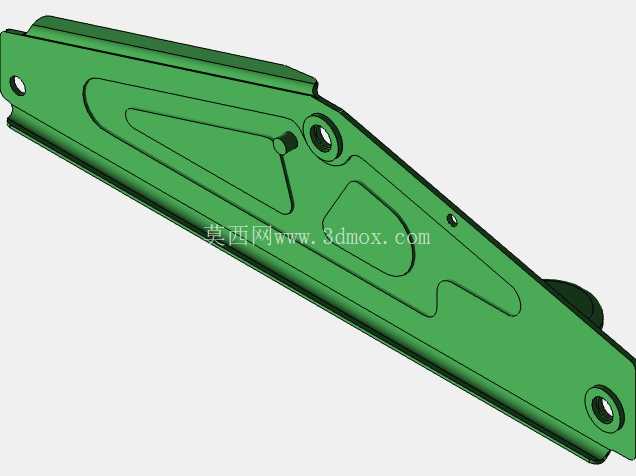

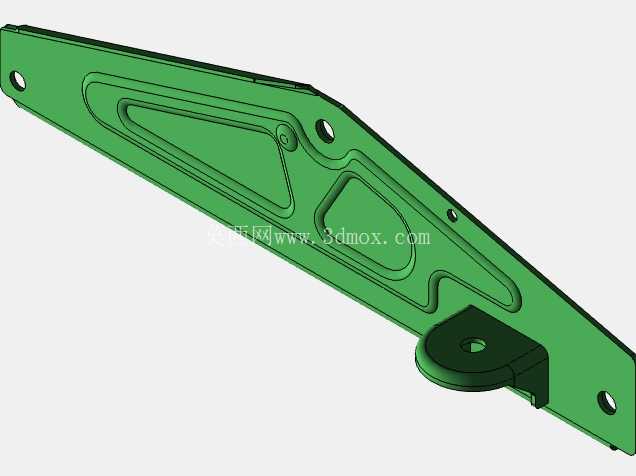

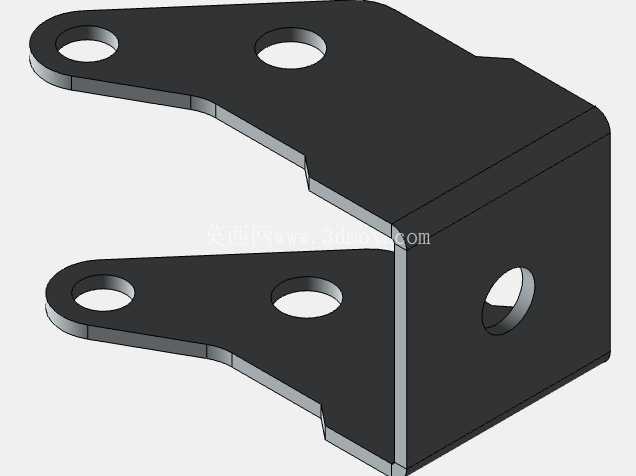

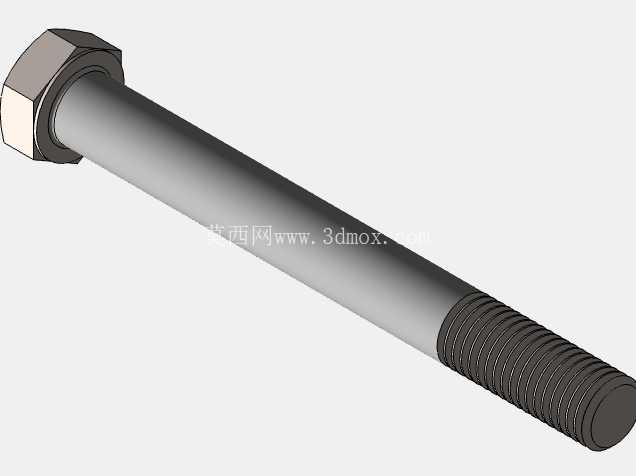

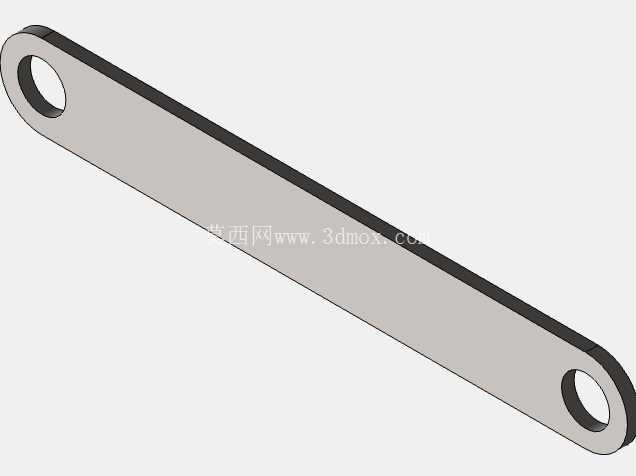

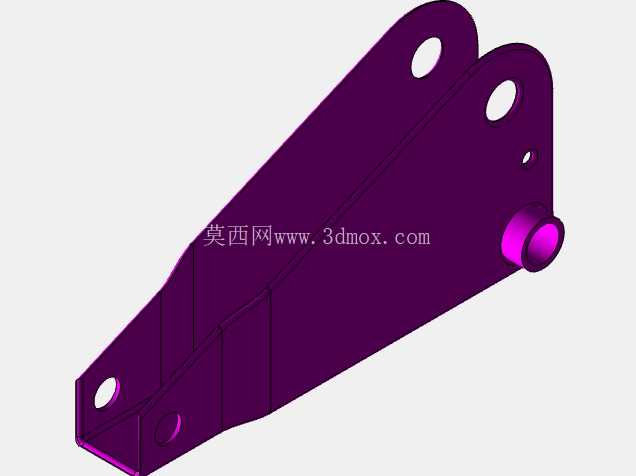

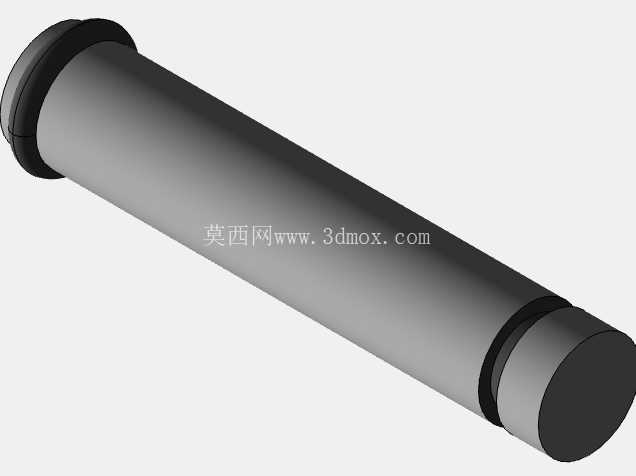

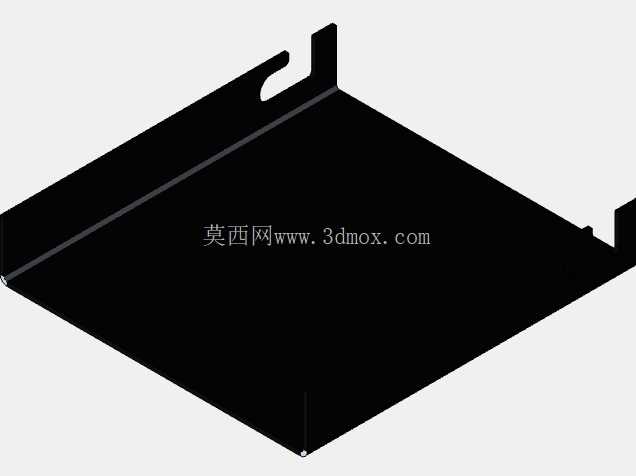

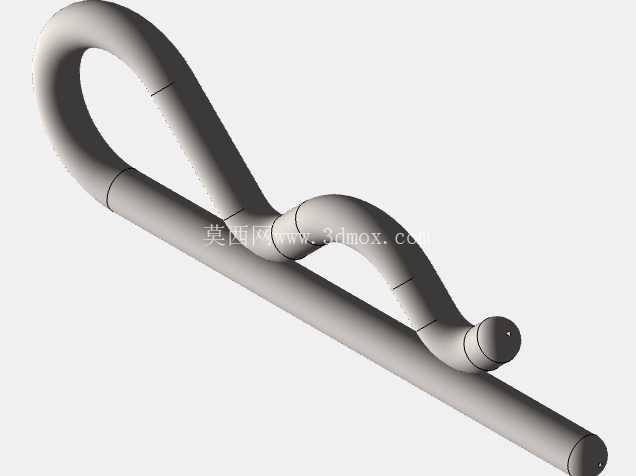

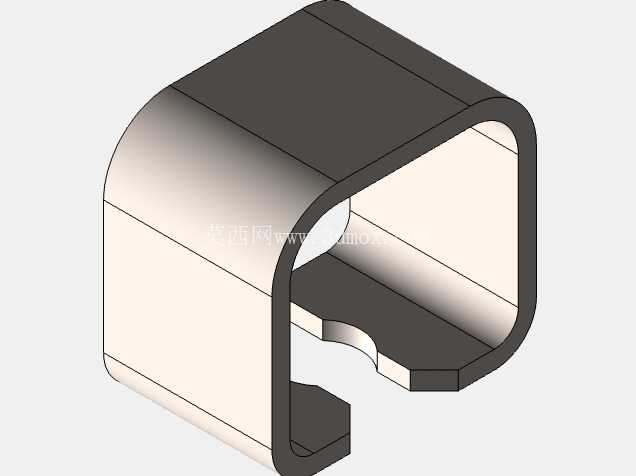

　　从设计边界来看，这款设备的最低探入高度控制在130mm左右，能适配大部分家用轿车、城市SUV的底盘离地间隙，最大举升高度能达到330mm，足够支撑车辆轮胎完全离开地面，满足换胎、底盘检查、刹车片更换这类常规维保作业的空间需求。壳体部分采用冲压焊接结构，内部预留了液压油腔、油路通道的安装空间，同时在受力集中的柱塞安装位、托臂铰接位做了加厚加强筋设计，避免长期重载使用出现结构变形。托臂和壳体之间采用铰接销轴连接，举升过程中托臂会绕销轴做圆弧摆动，顶部的支撑托采用浮动铰接设计，能始终保持和被支撑面的水平接触，不会因为托臂摆动出现支撑面倾斜的问题。

　　在实际使用场景里，这类设备除了车载应急使用，也常出现在快修店的快保工位、小型机加工车间的设备调平作业中，对比固定式举升机，它的灵活性更强，不需要固定安装基础，能随时转移作业位置，针对单点位举升的作业需求，它的作业效率远高于大型举升设备。建模过程中需要重点关注液压油路的通径匹配、铰接位的间隙配合、壳体的受力分布，尤其是柱塞和缸体之间的密封位尺寸，直接影响设备的保压性能，如果密封位的配合间隙过大，会出现举升后自动回落的问题，存在极大的安全隐患。另外脚轮的安装位置需要匹配整体重心，举升到最大高度时，整体重心要落在三个脚轮的支撑三角形范围内，否则容易出现侧翻。操作杆的插接位需要做防脱定位，避免作业过程中操作杆脱出伤人。卸荷阀的旋钮位置要设置在操作杆连接位附近，方便操作人员在扶着操作杆的同时就能控制卸荷，不需要伸手到设备底部操作，提升作业的安全性。整体结构没有多余的复杂零件，所有零部件都围绕举升承重、移动便捷、操作安全这三个核心需求设计，没有冗余的装饰结构，完全符合工业工具的功能优先设计原则。
