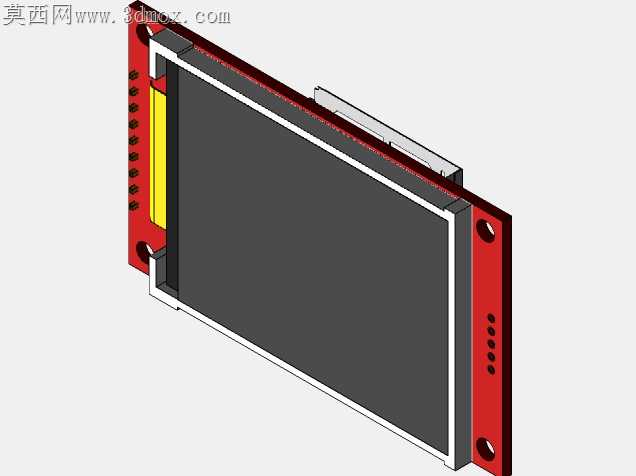

适配嵌入式开发的2.2寸TFT彩屏显示模组

项目分类:显示屏 发布时间:2020-06-30 ID:118766
  • 适配嵌入式开发的2.2寸TFT彩屏显示模组

小尺寸嵌入式显示模组的板边安装孔位公差,一直是创客项目与小批量样机加工里容易踩的坑,孔位偏0.2mm就会导致整板卡不进3D打印外壳,排针与主板座子错位顶坏焊盘。这款2.2寸TFT模组的结构设计,刚好把这类现场装配的隐患提前做了规避。红色PCB基板的四个安装孔做了沉台让位,铜柱拧入时不会刮蹭背面的驱动芯片引脚,孔位边缘特意留了0.15mm的适配余量,哪怕外壳3D打印时出现轻微的层纹收缩,也能顺利对位锁紧,不用反复扩孔修边。屏幕本体与PCB基板的贴合台阶做了0.3mm的凸边限位,组装背光层与偏光片时不会出现偏移漏光,侧边的FPC排线压合位置做了硬质塑胶压条加固,日常插拔调试时不会扯动排线根部的焊盘,很多同尺寸模组省掉这个压条,反复插拔三四次就会出现排线脱焊、屏幕花屏的问题。板载的背光驱动元件排布在屏幕侧边的空置区域,没有堆在排针接口一侧,插在开发板上时不会和旁边的传感器扩展模块产生空间干涉,哪怕叠插两层扩展板也不会顶到元件本体。屏幕正面的黑边宽度控制在2mm以内,做手持设备外壳时不用额外做屏幕压圈,外壳边框直接贴合黑边就能盖住装配缝隙,省去了额外的压圈零件开模成本。排针的焊盘做了椭圆形加长设计,手工焊接时哪怕焊锡稍微堆多一点,也不会连锡短路,新手焊接也不容易焊坏模组。侧边预留的四个定位小孔是给触摸屏版本预留的安装位,不用额外重新画板就能兼容电阻触控版本的升级,做产品迭代时不用重新调整外壳结构。背光的供电走线做了加宽处理,大电流点亮背光时不会出现线损导致的屏幕边角发暗,长时间点亮也不会出现PCB局部过热的问题。整个模组的边角做了R0.5的圆角处理,塞进外壳时不会刮蹭外壳内壁的打印层,装配时不用特意打磨板边毛刺。
