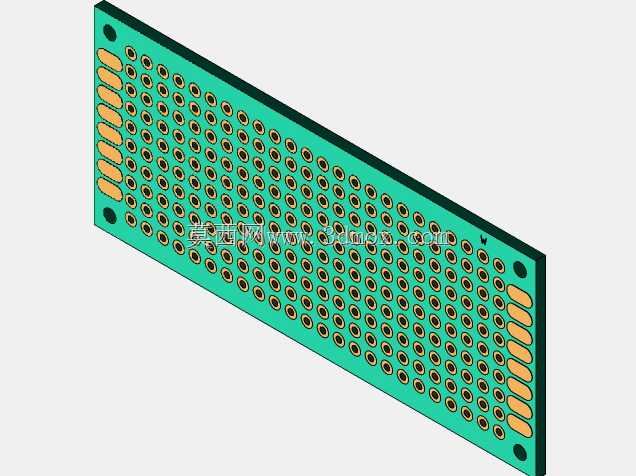

3x7cm双面通用实验电路板结构设计

这款3x7cm规格的双面电路板，是面向电子电路原型验证、小批量功能样机开发场景设计的通用实验载体，广泛适用于高校电子类专业课程实训、创客个人项目开发、小型电子设备前期功能验证、工控电路临时测试等场景，能够帮助开发者快速完成电路搭建与功能调试，省去定制电路板的开模等待周期与前期成本，是电子研发阶段不可或缺的基础硬件载体。

从实际用途来看，该电路板可支持直插式电子元器件的手工焊接搭建，无论是分立元件构成的简单放大电路、单片机最小系统搭建，还是小型传感器模块的功能验证，都能通过板上的标准孔位完成元器件固定与线路连通，双面的导电层设计既可以在顶层完成元器件布局焊接，也能在底层完成飞线连通与线路补接，大幅提升复杂电路的布线灵活性，避免单面布线时的线路交叉干扰问题。

产品功能特性上，板身采用标准2.54mm间距的通孔阵列设计，完全匹配常规直插元器件的引脚间距，也兼容常用排针、排母的安装尺寸，板边预留的固定孔位可直接配合铜柱完成板件在设备外壳、实验台架上的固定安装，两侧加宽的焊盘区域可用于电源线路、信号总线的集中布线，降低大电流线路的压降损耗。板身基材采用常规FR-4环氧玻璃布材质，具备足够的机械强度与绝缘性能，能够耐受常规焊接温度，不易在手工焊接过程中出现基板变形、焊盘脱落的问题。

设计思路上，这款板件采用通用化阵列布局，没有预设固定线路，给予开发者最大的布线自由度，板身长宽比例控制在3:7，既能够容纳中小规模的电路元器件布局，也不会占用过多的设备内部空间，适配多数小型电子设备的内部安装空间要求。通孔采用金属化孔设计，连通上下两层导电层，开发者可根据布线需求选择任意孔位完成上下层的线路连接，无需额外制作过孔。

外形尺寸与安装边界方面，板件整体外形为规整矩形，长宽尺寸严格控制在3cm×7cm，板身厚度采用常规1.6mm电路板标准厚度，板边四角的固定孔孔径适配M2规格固定螺丝，安装时预留0.5mm的板边间隙即可完成顺利装配，不会与周边结构件产生干涉，板上所有通孔均做了环宽足够的焊盘设计，能够承受多次拆焊操作，满足实验过程中反复调整元器件位置的使用需求。
