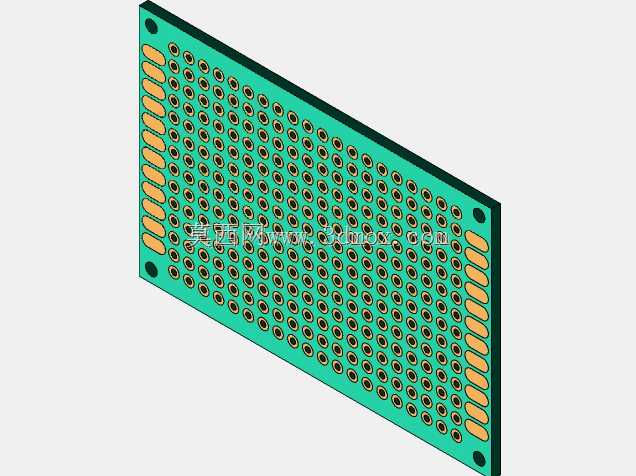

3x7cm双面通用实验PCB电路板

在电子样机试制、学生课程实验、小型功能电路验证场景中，这类通用洞洞板是电路搭建阶段最常用的载体，无需提前定制蚀刻线路，可根据实际电路需求灵活插装元件完成焊接，大幅缩短前期方案验证的周期。这款板件外形尺寸严格控制为3cm×7cm，属于小规格通用板范畴，板体四个角预留了标准安装孔，可直接通过铜柱固定在小型设备壳体内壁、实验台支架或者定制的小型安装基座上，安装边界清晰，不会占用过多设备内部空间，适配便携类小型电子装置、微型传感节点的电路搭建需求。板体采用双面孔位设计，上下两侧排布了整排的焊盘区域，可直接用于插接排针、电源接线端子等外接连接部件，中间区域为均匀排布的金属化通孔，孔间距符合标准2.54mm间距要求，能够兼容直插式电阻、电容、二极管、三极管以及常规DIP封装的集成芯片，金属化孔实现了板体上下两面的电气连通，焊接时可根据走线需求选择在正面或者背面走飞线，降低复杂电路的布线难度。设计阶段充分考虑了手工焊接的操作便利性，每个焊盘的铜箔面积做了优化处理，既保证焊接时的焊锡附着强度，又避免相邻焊盘间距过小导致的连锡问题，板基采用常规FR-4环氧玻璃布材质，具备足够的机械强度，日常插拔元件、焊接操作时不易出现弯折变形，能够承受手工焊接时的常规温度，不会因为烙铁短暂接触出现基板起泡、铜箔脱落的问题。实际使用时，可根据电路的功能模块划分，在板面上分区布置电源模块、信号处理模块、输出接口模块，无需受限于定制PCB的固定线路约束，遇到方案调整时可快速更换元件重新焊接，尤其适合电路方案迭代频繁的研发初期阶段，也可作为小型量产产品的临时验证载体，在开模定制专用PCB之前完成全部功能测试，减少定制板反复改版的成本浪费。板体边缘做了圆角处理，没有尖锐的毛边，安装时不会划伤设备内部的导线或者绝缘层，两侧的长条形焊盘可根据需求焊接电源输入口、信号输出排座，也可直接焊接导线连接外部设备，适配不同的接线场景。
