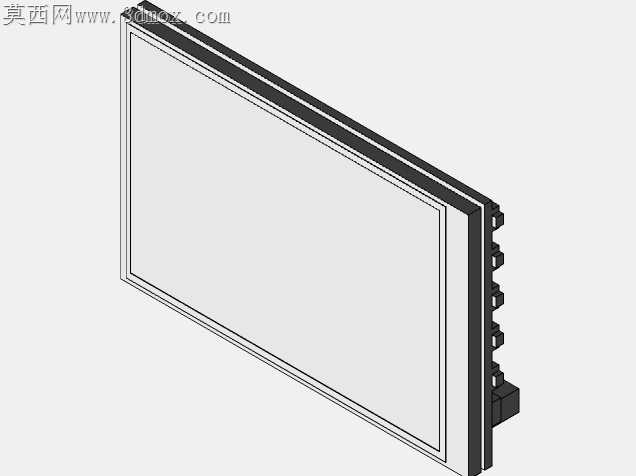

微雪3.5寸树莓派电阻触控HDMI显示屏结构

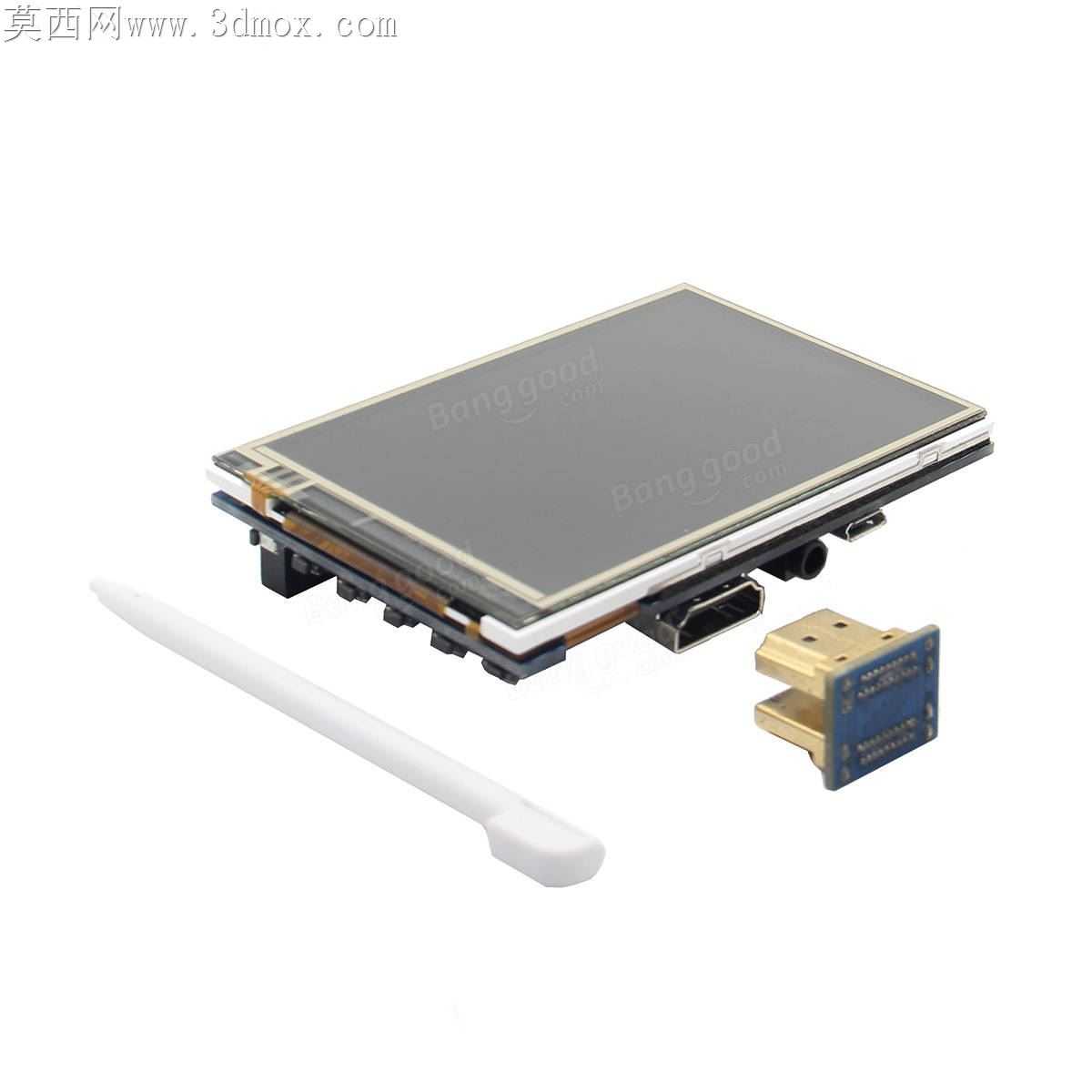

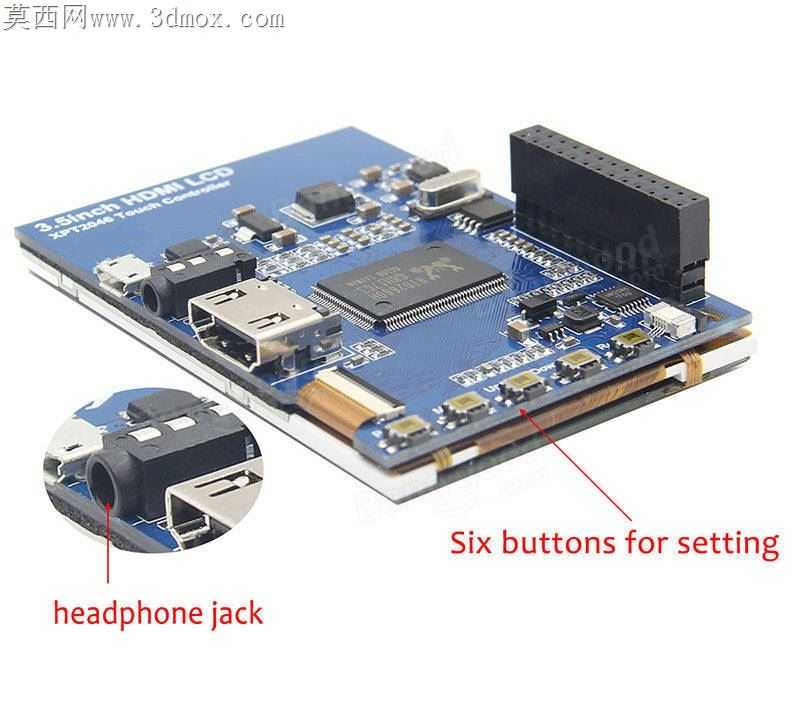

嵌入式开发场景里，外接显示屏的装配公差一直是容易被忽略的痛点，很多开源屏模在适配树莓派排针时，要么屏体FPC排线弯折半径不足导致长期使用后铜箔断裂，要么转接板固定柱高度偏差让HDMI接口插拔时出现应力集中，这套3.5寸电阻触控屏的结构设计刚好把这些现场踩过的坑都做了针对性调整。屏体背部的金属屏蔽罩不是简单的平面冲压件，边缘做了0.3mm的翻边包胶，既可以屏蔽树莓派主板本身的射频干扰，又能避免屏蔽罩锐边刮伤排线绝缘层，转接板和屏体之间的连接排座特意留了0.8mm的浮动间隙，就算手工焊接排针时出现0.5mm以内的位置偏差，也能顺利插合不会出现针脚顶弯的问题。配套的触控笔笔身做了微弧收腰，笔尖的POM材质接触头和笔身的嵌合位置做了倒扣结构，不会因为频繁触控出现笔头脱落的情况，转接板上的HDMI接口座做了两排固定焊盘，比常规单排焊盘的接口抗插拔力提升了近40%，就算反复插拔调试也不会出现焊盘脱落的问题。屏体和转接板之间的固定铜柱高度经过反复校准，装好后屏体FPC排线刚好处于自然弯曲状态，弯折半径控制在3mm以上，完全符合FPC排线长期使用的弯折寿命要求，不会出现装机后排线被挤压折死的情况。电阻触控层的贴合边缘做了0.2mm的台阶下沉，贴装外层保护面板时不会出现触控层边缘被顶起导致的触控失灵问题，转接板上的定位孔和树莓派通用固定孔位完全对齐，不需要额外打孔或者做转接支架就能直接固定在树莓派主板上方，不会和主板上的以太网口、USB接口出现空间干涉。屏体侧边的排线出口做了圆角导槽，排线穿出时不会被壳体锐边割伤，就算是新手装机也不会因为排线走位不对导致装机后屏幕显示异常。
