钢管框架式越野车辆底盘结构设计

这套钢管框架式越野行走底盘，主要面向非铺装路面的特种作业、户外越野通行、小型全地形载具开发场景使用，可作为小型全地形越野车、野外勘探代步载具、场地竞技越野小车的基础承载平台，适配林区巡检、山地作业、户外休闲越野等多种非硬化路面的通行需求，核心作用是为上部车身、动力总成、操控系统提供稳定的安装基准，同时传递行驶过程中的所有载荷，缓冲路面冲击，保证四轮在起伏路面的有效抓地能力。

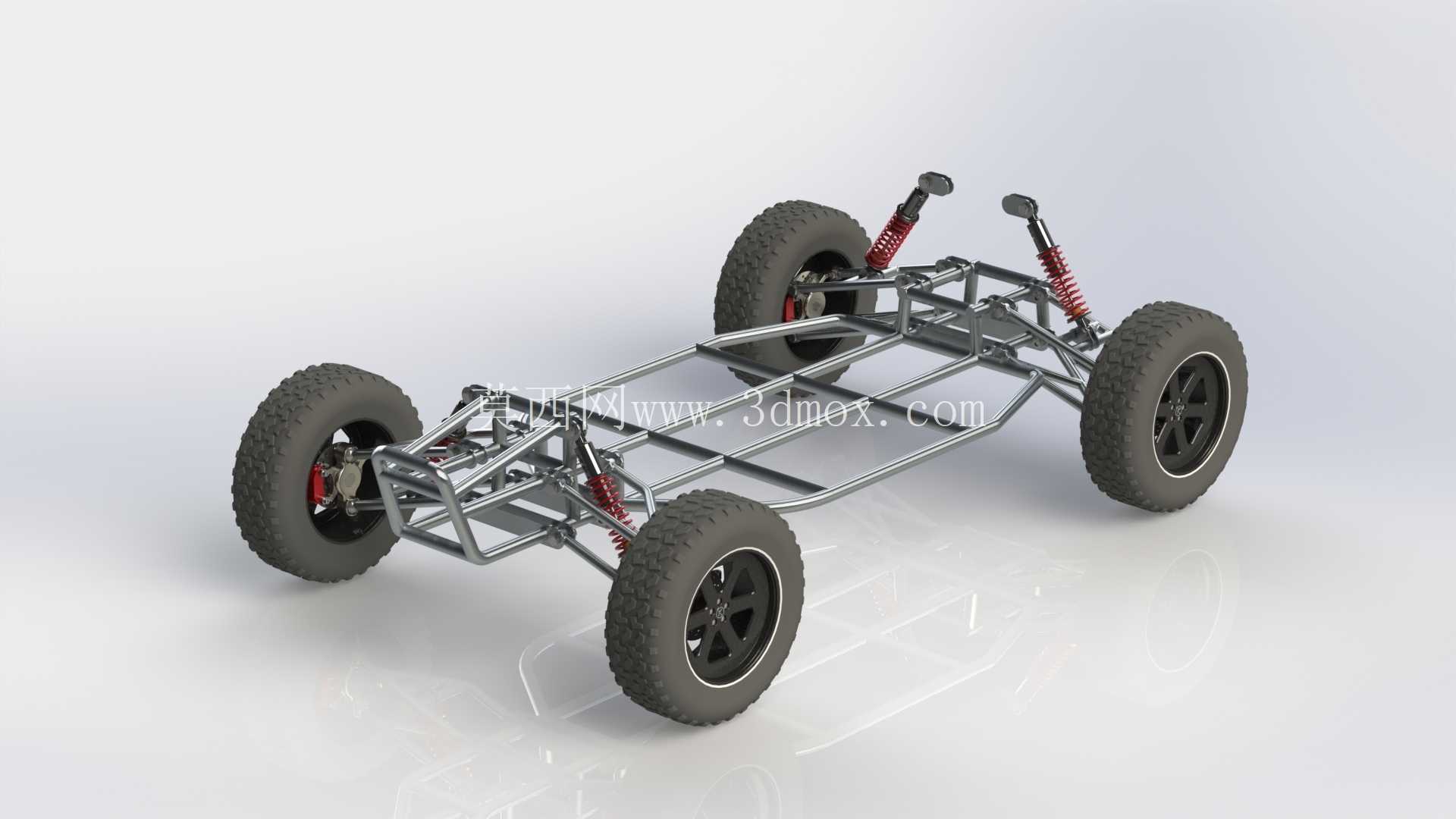

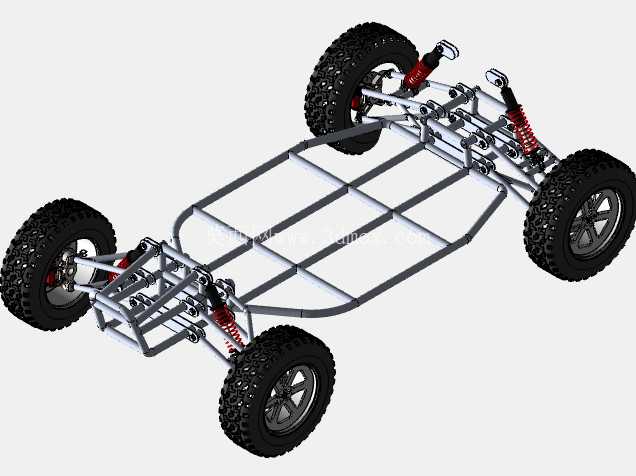

从结构设计逻辑来看，整个底盘采用空间钢管桁架式承载框架，没有采用传统乘用车的冲压焊接一体式承载车身结构，这种设计思路首先是出于轻量化与结构强度的平衡考量，圆形钢管的环形截面在各个方向的抗弯、抗扭性能更加均匀，在同等重量下能获得比冲压钣金更高的结构刚度，同时桁架式的镂空结构也方便后续动力单元、传动部件、油路管线的布置与检修，不需要在钣金结构上额外开设大量检修开口，也避免了开孔带来的局部应力集中问题。框架的主梁沿车辆纵向布置，横向通过多组横撑钢管连接形成稳定的网格状承载面，上部预留的平面区域可以直接固定电池组、燃油动力单元、座椅支架、货箱固定点等上部部件，安装孔位沿框架主梁的中心线对称布置，避免偏载带来的框架单侧受力变形。

行走与悬架部分采用四轮独立布局，每个车轮都匹配了单独的螺旋弹簧与阻尼减震器集成结构，减震器的上安装点直接固定在车架前端与后端的延伸支架上，下安装点连接车轮的摆臂结构，这种布置可以让单个车轮在遇到路面起伏时，单独完成上下跳动行程，不会把冲击直接传递到另一侧车轮，大幅提升非铺装路面行驶时的车轮贴地率。摆臂的铰接点都设计了同轴的安装衬套位，预留了足够的摆动间隙，避免车轮跳动过程中出现运动干涉，同时减震器的行程参数匹配了越野场景的大起伏需求，相比城市道路载具的减震行程更长，能够缓冲更大幅度的路面垂直冲击。轮胎采用大颗粒块状花纹的越野专用轮胎，胎面的凸起花纹块可以在泥地、砂石、松软土路表面获得更强的抓地力，避免打滑陷车，轮辋的安装法兰采用标准的多螺栓固定结构，方便后续根据使用场景更换不同规格的轮胎与轮辋。

在安装边界与尺寸适配方面，整个底盘的轮距、轴距参数都经过运动校核，前轮的转向预留角度足够满足小半径转弯的需求，转向机构的安装位布置在车架前部的横梁上，不会与减震器的跳动行程发生干涉；车架下部的最小离地间隙高于普通城市载具，保证在通过石块、树根、坡坎等路面障碍时，不会出现底盘托底磕碰框架结构的问题。所有部件的安装点都采用同轴对齐设计，传动系统的布置预留了从动力单元到四个车轮的传动轴走线路径，制动系统的管线固定位沿车架钢管内侧布置，避免行驶过程中被飞溅的砂石击打损坏。

从实际使用的可靠性角度出发，整个框架的钢管连接节点都采用相贯线焊接设计，每个连接点的焊缝都沿着钢管的贴合面满焊，避免应力集中导致的焊缝开裂问题，悬架的受力点位置额外增加了三角形加强筋结构，把减震器传递的冲击力分散到多根相邻的车架钢管上，避免局部受力过载。整个底盘的结构没有多余的装饰性部件，所有结构都服务于承载、缓冲、通行的核心功能，后续改装拓展的空间充足，可以根据不同的使用需求调整轴距、更换不同刚度的减震弹簧、加装差速锁等越野配置，适配不同场景的使用要求。
