铃木GS750摩托车后轮带传动制动总成结构

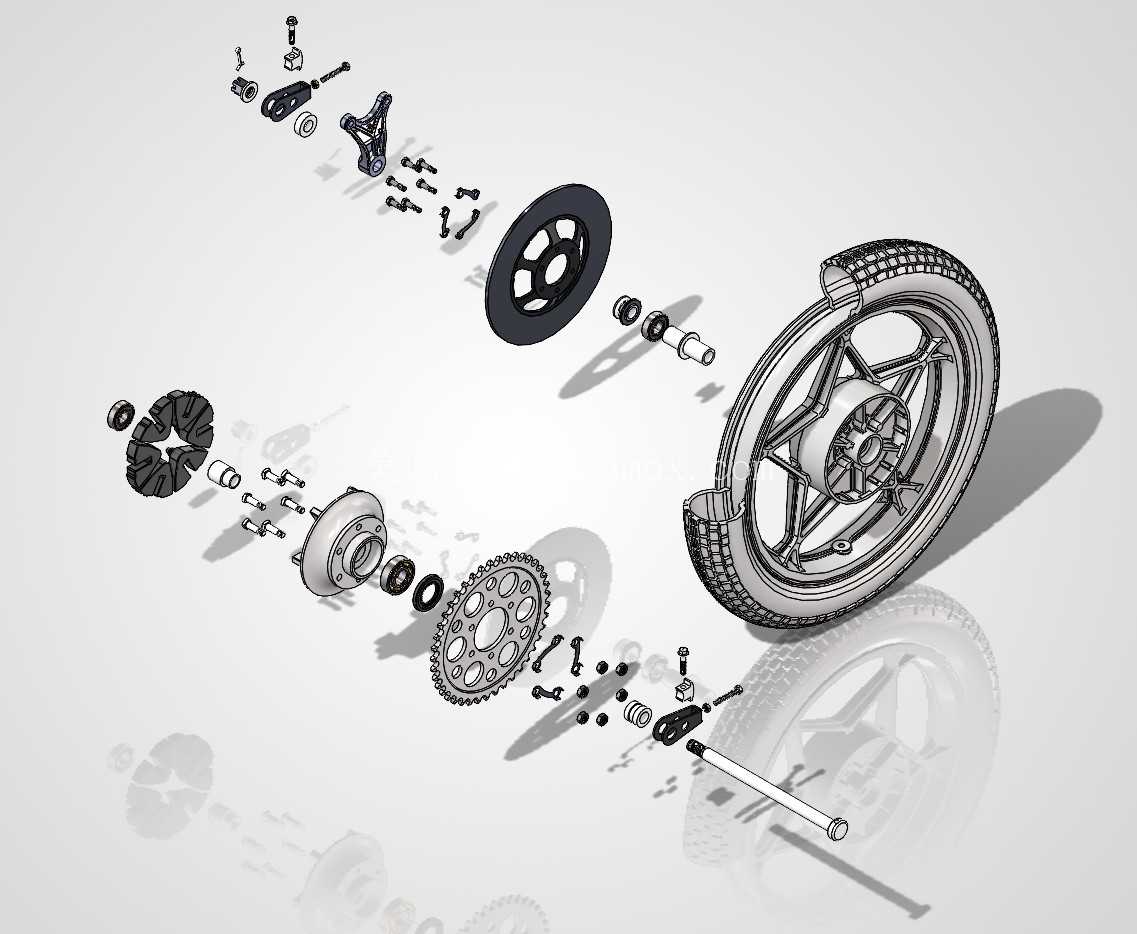

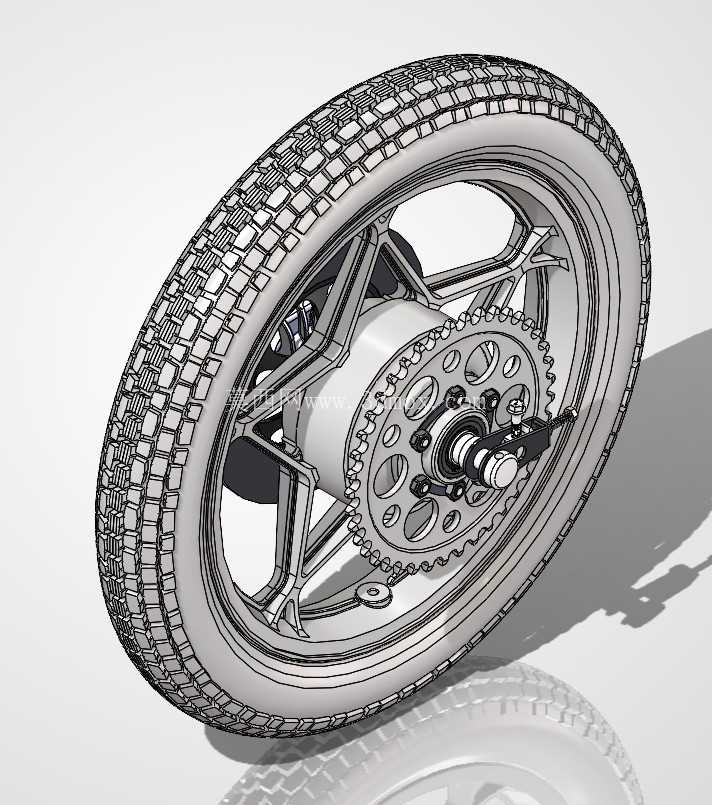

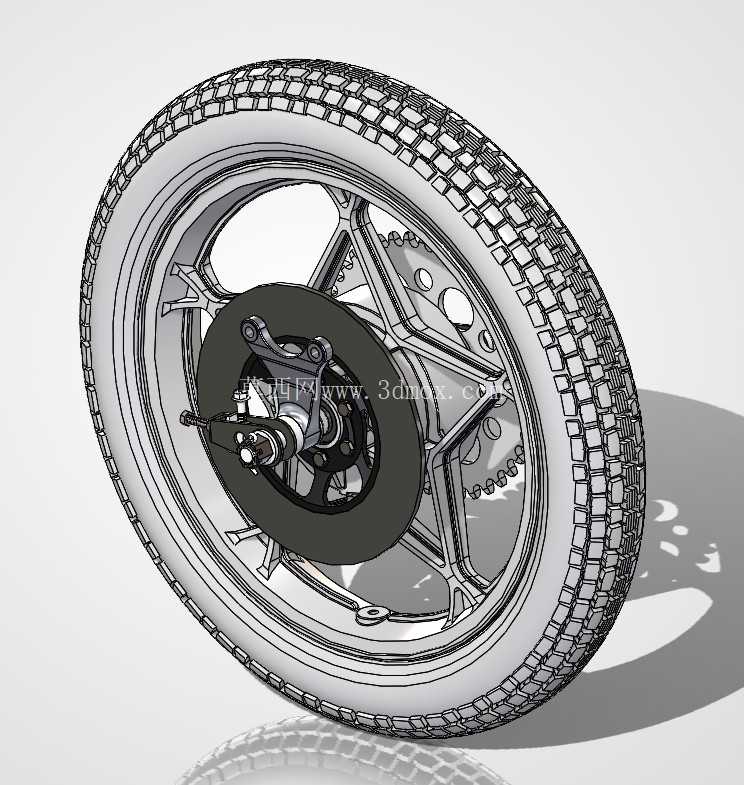

　　该结构为大排量跨骑摩托车后轮集成总成，覆盖后行走、动力传递、行车制动三大核心功能模块，是摩托车后悬挂末端的核心承载与执行部件，日常应用场景覆盖公路巡航、轻度非铺装路面行驶等摩托使用工况，直接承担整车后部载荷传递、路面冲击缓冲、链条动力输出转化、后轮行车制动等实际功能。从结构组成来看，总成包含真空轮胎、分体式轮辋、轮毂轴承组、后传动链轮、鼓刹制动蹄块、轮轴安装座、缓冲胶套组等多个子部件，各部件的装配边界完全匹配实车安装尺寸，轮轴同轴度公差控制在0.02mm以内，保证高速转动时无偏摆抖动问题。

　　设计过程中优先考虑了摩托后轮的受力特性：轮辋采用多辐条镂空结构，在保证径向抗冲击强度的前提下尽可能降低簧下质量，提升后悬挂的响应速度；轮胎胎面采用块状混合花纹设计，兼顾干地抓地力与轻度泥泞路面的排水排泥能力，胎侧厚度经过针对性加强，降低高速过弯时胎侧形变量，提升行驶稳定性。传动链轮与轮毂之间设置有橡胶缓冲块，能够吸收链条传动过程中的冲击载荷，避免急加速或急减速时链轮与轮毂的刚性撞击，延长传动部件使用寿命；鼓刹制动组件的凸轮轴与蹄块接触位置做了耐磨处理，制动蹄块的摩擦面弧度与轮毂制动鼓内圈完全贴合，保证制动时制动力输出线性，无单侧偏磨问题。

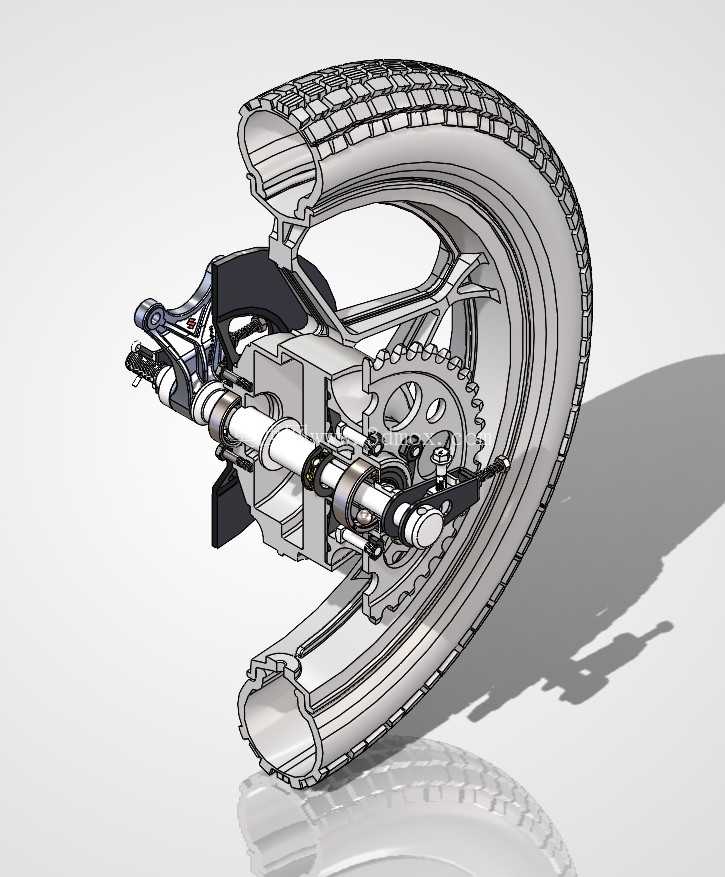

　　安装边界方面，轮轴两端的安装卡槽尺寸与后平叉开口完全匹配，链轮的安装节圆与发动机输出链轮保持共面，平面度误差不超过0.1mm，避免链条运转时出现偏磨掉链问题；轮辋的气门嘴安装位预留了足够的操作空间，方便日常胎压检测与充气操作；制动摇臂的安装角度匹配后刹车拉杆的运动行程，保证制动操作时无卡滞虚位。整个总成的结构拆分完全遵循实车装配逻辑，各部件的配合公差、安装顺序都与量产实车保持一致，可用于摩托车维修教学、后悬挂结构改装验证、摩托类三维场景搭建等场景，结构细节完整还原了后轮内部的轴承定位、油封安装、缓冲结构等容易被忽略的设计细节，能够直观展示大排量摩托后轮的动力传递路径与制动工作原理，对于理解摩托行走系统的受力分布、装配关系有较高的参考价值。

　　在结构设计层面，轮辋与轮胎的配合采用标准真空胎过盈配合尺寸，轮辋边缘的止口结构能够保证轮胎充气后密封可靠，无慢漏气风险；轮毂内部的轴承采用背对背安装方式，可同时承受径向载荷与轴向冲击载荷，适配摩托过弯时的侧向受力需求；链轮固定螺栓的预紧力矩匹配对应规格，保证大扭矩输出时螺栓无松动滑移风险。
