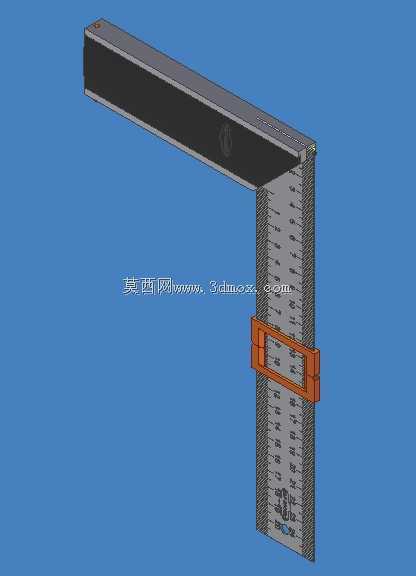

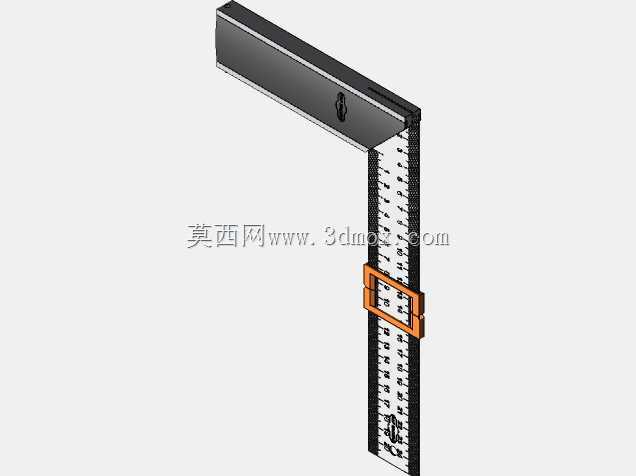

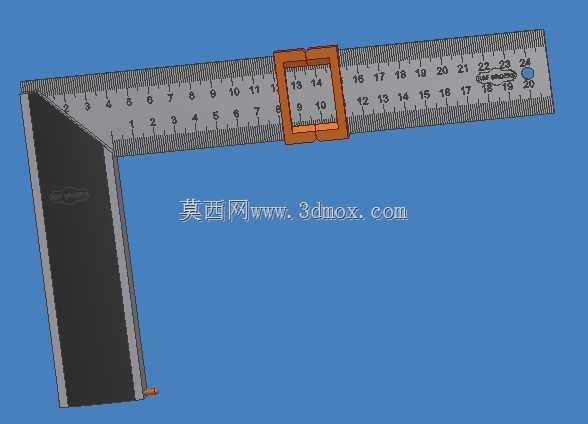

L型直角划线测量角尺三维结构

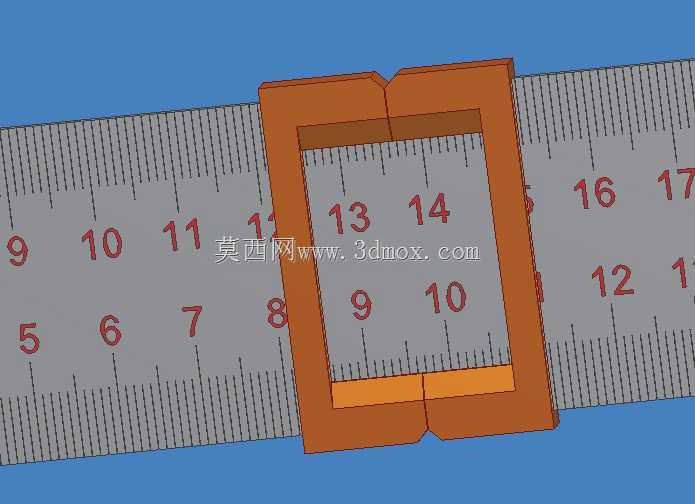

　　在机械加工划线、钣金件校形、木工直角定位、设备安装找平这类现场作业场景里，直角尺是出现频率极高的基础测量辅具，这款L型结构的角尺，针对日常作业里的常见痛点做了结构优化，和传统无定位块的直角尺相比实用性提升明显。先从实际使用的场景说起，做钣金折弯后直角校验时，普通角尺需要人工贴紧两个边反复调整位置，读数或者找缝隙的时候很容易因为手部施力偏移导致测量误差，这款角尺在长边尺身加装了可滑动的橙色定位挡块，作业时可以先把挡块滑到对应位置，卡在工件边缘，尺身就能自动贴紧被测面，不需要额外用手扶持固定，单人就能完成划线、垂直度检测的操作，在批量工件校验的时候能减少不少重复调整的时间。从设计思路上拆解这款结构，整体采用L型正交布局，短边为基准座，

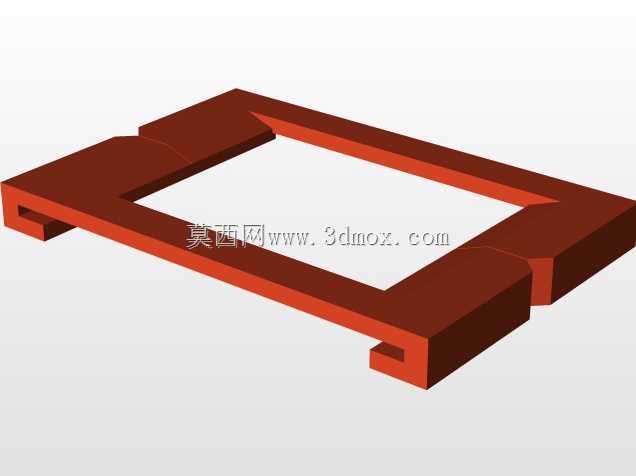

　　长边为测量尺身，两者的连接位置做了加厚处理，避免长期使用后因为磕碰、受力出现直角精度偏移，连接端的内嵌结构保证两个尺身的垂直度公差控制在一线作业允许的范围内，不会因为长期使用出现松旷。尺身的刻度采用蚀刻工艺处理的结构预留，刻度面做了微凹设计，避免日常使用中摩擦导致刻度磨损，即使表面沾有切削液、木屑、金属碎屑，清理后刻度依然清晰可读。滑动定位块采用抱轨式结构卡在长尺身上，内部预留了弹片定位结构，滑动时阻尼适中，既可以顺畅推移到目标位置，又不会在测量过程中自行滑移，挡块的工作面和尺身测量面保持平行，靠在工件边缘时不会出现倾斜导致的基准偏差。尺身的边角位置都做了倒钝处理，没有尖锐的毛刺棱角，日常取放、使用的时候不会划伤手部，

　　也不会刮伤工件的已加工表面。从安装边界和外形尺寸来看，短边基准座的厚度足够，放置在工件表面时不会轻易倾翻，长边尺身的长度覆盖了日常大部分中小型工件的测量范围，不需要频繁更换更长的测量工具，整体重量控制合理，长时间手持作业也不会出现明显的手部疲劳。在设备安装找平的场景中，这款角尺可以配合塞尺使用，检测机架拼接处的垂直度偏差，滑动挡块可以作为标记点，在调整设备支脚的时候快速定位之前的测量位置，不需要反复挪动尺身找基准。在木工开料划线作业里，挡块可以卡在木板边缘，沿着尺身就能划出精准的直角平行线，不需要额外用直尺配合定位，减少划线时的辅助工具数量。做钳工划线作业时，短边基准座靠在工件的基准边上，滑动挡块调整到需要的高度，

　　配合划针就能快速划出平行于基准边的线条，比单用高度尺灵活度更高，适合在大型工件上做局部划线作业。结构上没有多余的复杂零件，整体拆装维护简单，滑动挡块如果出现磨损，只需要更换内部的阻尼弹片就能恢复使用性能，不需要整体更换尺身，降低了长期使用的成本。尺身的材料预留了钢材或铝合金的选型空间，针对不同使用场景可以选择不同材质，车间重加工场景可以选择淬火钢材的尺身，抗磕碰能力强，精度保持性好；需要频繁携带外出作业的场景可以选择铝合金材质，重量更轻，携带方便。尺身的测量面做了平面度处理，保证和工件表面贴合时没有明显缝隙，测量垂直度的时候可以通过透光法快速判断偏差大小，不需要额外的辅助工具就能完成初步精度校验。短边基准座的底面和侧面都做了精加工，作为测量基准的两个面垂直度、平面度都有结构保证，不会因为基准面的误差导致最终测量结果失准。滑动挡块的两个工作面也做了平行度处理，和尺身配合时不会出现卡滞或者晃动的情况，推移过程顺滑无阻滞。在日常存放的时候，整体结构没有突出的易损部件，和其他工具放在工具箱里也不会因为磕碰损坏刻度或者连接部位，耐用性比普通薄片状直角尺更好。针对现场作业中经常遇到的带油污、粉尘的环境，尺身表面预留了防锈处理的结构层，不会因为长期接触切削液、水汽出现锈蚀，影响刻度读取和测量精度。
