公制毫米刻度米特拉直尺三维建模

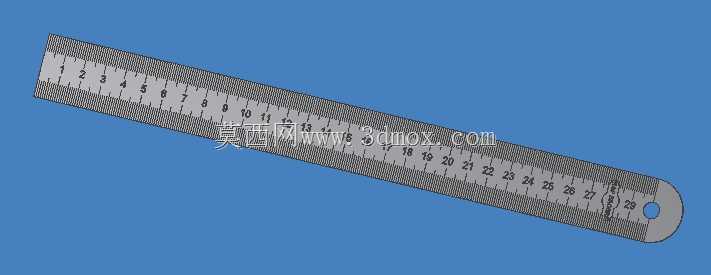

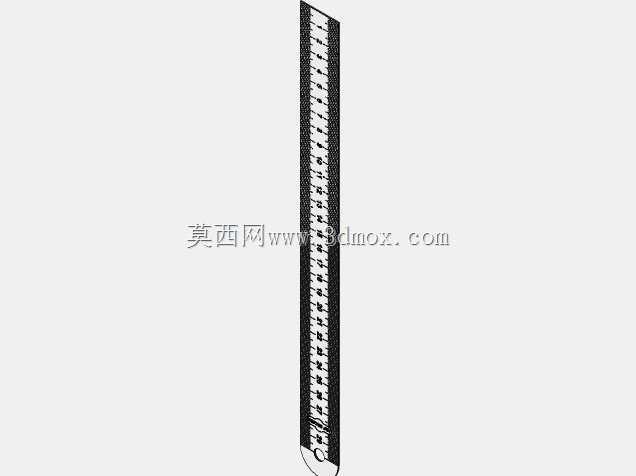

　　在机械加工现场的工位台、装配调试的作业面、五金维修的操作区，这类公制刻度直尺是出现频率极高的基础测量器具，不管是毛坯料的初步划线定位、加工件的快速尺寸核验、装配环节的间隙比对，还是钣金下料前的长度预估，都能看到它的使用场景，相比游标卡尺、千分尺这类高精度量具，它的使用门槛更低，测量范围覆盖更常见的中短尺寸区间，不需要复杂的调零、校准操作，拿取即可快速读数，是一线操作和结构设计人员手边常备的辅助测量工具。这款直尺的整体结构采用平直长条状设计，尺身主体为薄型金属板材加工而成，整体刚性足够支撑手持测量时的平直度，不会因为常规手持力度产生明显挠曲变形，同时厚度控制在合理范围，既避免尺身过薄容易弯折卷边，

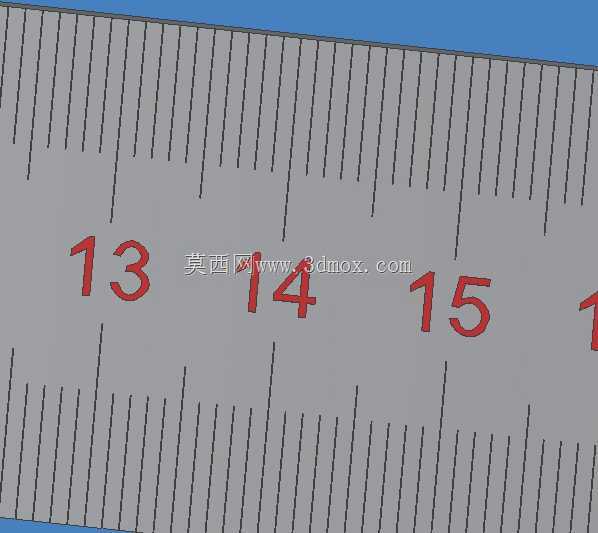

　　也不会因为过厚导致刻度面与被测表面存在过大间隙影响读数准确性。尺身末端设计有圆形挂孔，这个结构并非装饰性设计，在车间工位的工具挂板上，可以直接通过挂孔将直尺悬挂在固定位置，避免随手放置在工件堆、工具柜角落导致尺面刮花、刻度磨损，也能减少工具遗失的概率，挂孔的位置做了圆弧过渡处理，不会因为长期悬挂产生应力集中导致尺端开裂。刻度设计采用公制毫米级分度，整尺刻度从0位起始一直延伸至接近尺身末端，刻度线的长度做了区分，毫米刻度为短线，厘米刻度为长线并对应标注数字标识，读数时可以快速定位整厘米位置，再数短线格数得到精确毫米数值，这种刻度排布符合一线操作人员的读数习惯，不需要额外适应就能快速完成尺寸读取。尺身的零位端做了平直齐边处理，

　　测量时可以将零位端紧密抵靠在被测物体的基准端面，不需要额外对齐刻度偏移量，减少测量时的人为误差，尺身的两个长边都做了细微的倒角处理，没有锋利的锐边，手持移动或者沿工件表面滑动测量时，不会划伤操作人员的手部，也不会刮伤被测工件的已加工表面。从建模的设计逻辑来看，首先要保证尺身的平直度公差，整个尺身的平面度控制在合理范围内，避免建模时出现曲面翘曲，和实际产品的物理特性不符；其次是刻度的排布要严格遵循公制长度标准，每一格毫米刻度的间距保持均匀一致，数字标识的位置对应整厘米刻度线，字体大小适配尺身宽度，不会出现刻度数字溢出尺身边缘或者被挂孔遮挡的问题；最后是细节结构的还原，包括末端挂孔的直径、尺端的圆弧过渡、边缘倒角的尺寸，

　　都要匹配实际量产直尺的工艺特征，不能随意设定参数。在实际使用场景中，这类直尺的测量范围覆盖0到300毫米区间，能够满足绝大多数小型机械零件的快速测量需求，比如机加工件的边长测量、钣金件的折弯余量核对、装配时密封件的长度裁切、电气布线时的导线长度预估，甚至在设备调试时的间隙初步排查，都可以用它完成初步测量，当需要更高精度的尺寸数据时，再换用千分尺、百分表等专业量具，它的存在更多是承担快速筛查、初步定位的作用，提升现场作业的效率，不需要每次简单测量都动用高精度设备，减少高精度量具的不必要损耗。建模过程中，尺身的材质表现也做了对应还原，金属尺身的表面做了哑光处理，避免强光下产生反光导致刻度读数不清，刻度标识采用深色印刷或者蚀刻工艺，和尺身底色形成足够的对比度，在车间不同光照条件下都能清晰辨识刻度数值，不会因为光线角度问题看不清刻度。尺身的宽度控制在适合手持的尺寸，单手握持时拇指和食指可以稳定捏住尺身，测量长尺寸工件时可以沿尺身长度方向平稳滑动，不会因为尺身过窄导致握持不稳打滑，也不会因为尺身过宽遮挡被测工件的表面，影响测量时的基准对齐。
