铃木GS750后轮链轮支架结构设计

　　在大排量摩托车的后轮传动系统中，链轮支架是衔接轮毂主体与传动链轮的核心承载构件，这款适配铃木GS750车型的后轮链轮支架，直接决定了链传动工况下的动力传递稳定性与后轮运行可靠性。日常骑行场景里，摩托车后轮需要同时承受车身整备质量、驾乘人员载荷、加减速冲击以及路面颠簸带来的多向交变载荷，链轮支架作为传动链路的关键受力节点，既要保证链轮的安装定位精度，避免链条出现偏磨、跳齿问题，也要将链轮端输入的扭矩平稳传递到轮毂，带动轮组转动。从实际装车的功能逻辑来看，该部件的安装边界完全匹配GS750后轮轮毂的对接法兰面，支架主体的盘状结构与轮毂轴套端同轴配合，周向均匀分布的螺栓孔位严格对应轮毂法兰的安装孔距，装配时可通过螺栓实现与轮毂的刚性锁止，

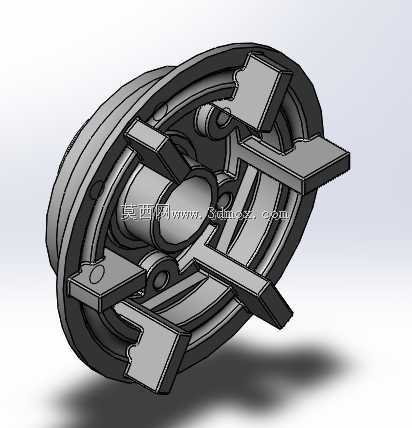

　　保证同轴度误差控制在链传动允许的范围内，避免运转过程中出现链轮径向跳动超标的问题。支架外侧延伸出的三个定位凸台，是用于固定从动链轮的安装位，凸台的端面平面度经过设计校核，能够保证链轮安装后与传动平面保持垂直，匹配对应英寸规格的传动链条，减少链条与链轮齿面的非正常磨损。设计过程中，首先要考虑的是部件的受力分布特性，摩托车急加速时，传动链轮会承受很大的扭矩输入，支架的盘体过渡区域做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，轴套部位的壁厚经过受力验算，能够承受径向载荷与扭矩的复合作用，不会在长期交变载荷下出现变形。轴套中心的通孔是后轮轴的穿装通道，孔径尺寸与后轮轴的配合公差按照过渡配合设计，既保证装配时的顺畅度，

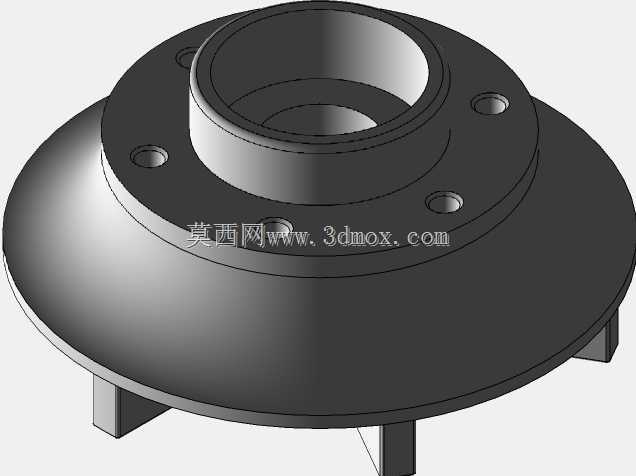

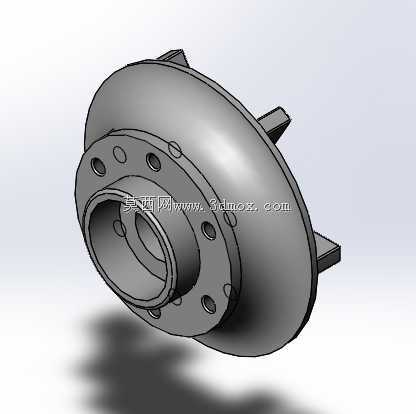

　　也能避免运转过程中出现轴与孔的相对窜动。从结构外形来看，该支架采用盘类零件的典型构型，内侧的轴套段插入轮毂中心孔实现径向定位，外侧的法兰盘通过螺栓与轮毂端面锁止实现轴向固定，这种定位方式能够在有限的安装空间内最大化提升连接刚性，不需要额外设计复杂的定位结构，也方便后期维修拆装。针对摩托车后轮的使用环境，支架的结构设计也考虑了泥水、砂石的侵扰问题，各安装面的衔接处没有多余的凹陷积污结构，日常使用中不容易积存泥沙，减少了杂质进入配合面造成的磨损问题。在建模过程中，所有安装孔的位置度、配合面的形位公差都按照摩托车零部件的设计规范进行设定，周向螺栓孔的等分精度直接影响装配后的受力均匀性，如果孔位偏差过大，会导致个别螺栓承受额外的剪切力，

　　长期使用容易出现螺栓断裂的故障。链轮安装凸台的高度经过匹配计算，保证链轮安装后与前轮链轮处于同一传动平面，链条的张紧行程能够落在后摇臂的调节范围内，不会出现链条张紧调节余量不足的问题。对于摩托车维修与改装场景来说，这款支架的三维模型能够为配件生产、改装结构校核提供精准的尺寸参考，比如在更换不同齿数的后链轮时，可以通过模型校核链轮与支架的安装匹配性，确认凸台位置是否会与链轮腹板发生干涉，也能为定制化改装的强度校核提供基础的数模依据。不同于通用型的链轮连接座，这款支架是针对GS750后轮的专属结构，其安装孔距、轴套长度、凸台位置都完全适配原厂轮毂的尺寸参数，不需要额外进行打孔、锉修等二次加工就能实现原位安装，能够保证装车后的传动精度与原厂部件保持一致。在结构强度层面，盘体的厚度从轴套位置向外缘做了渐变处理，靠近受力核心的轴套根部厚度更大，向外延伸到法兰边缘厚度适当减薄，在保证整体结构强度满足使用要求的前提下，尽可能降低部件的自身重量，减少后轮的非簧载质量，提升摩托车后轮的贴地性能与操控表现。
