间歇传动用残缺分度齿轮组结构

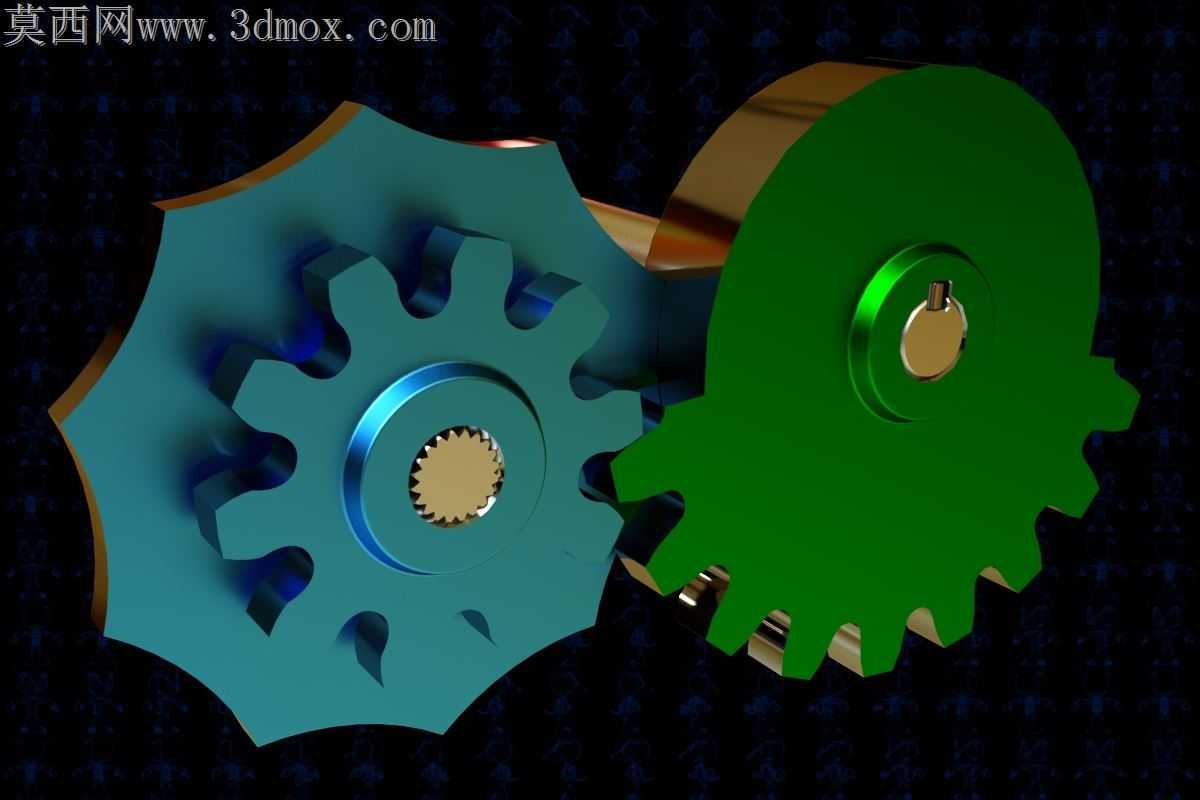

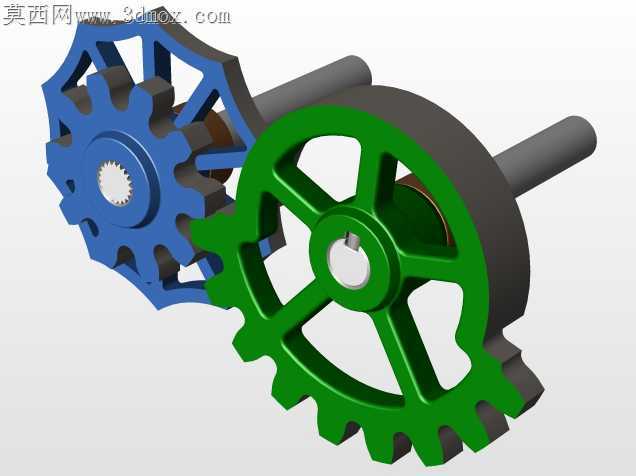

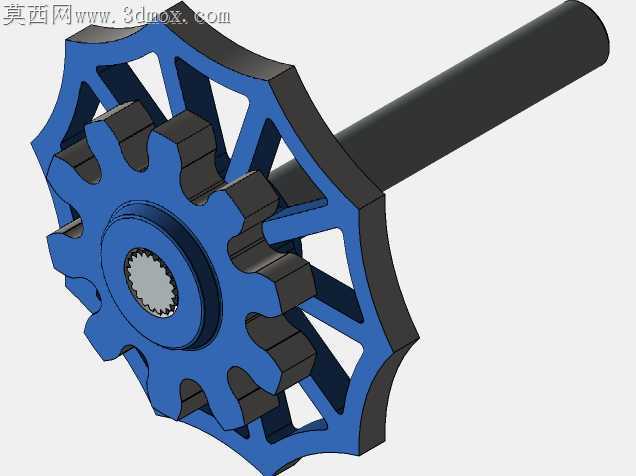

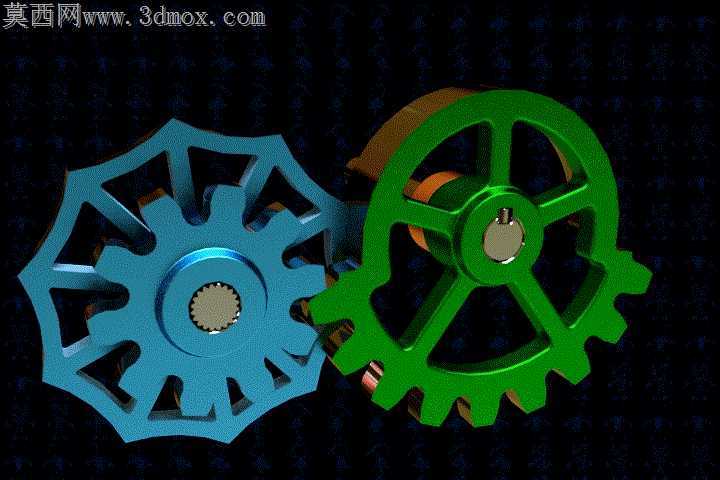

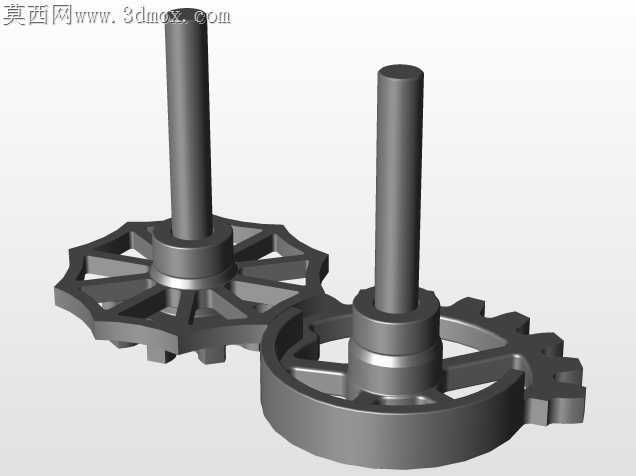

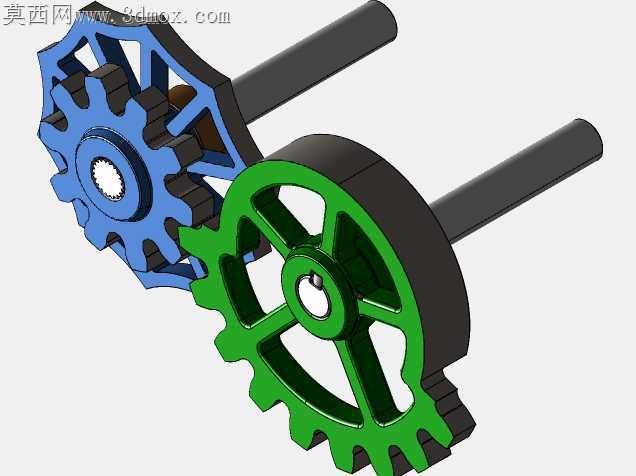

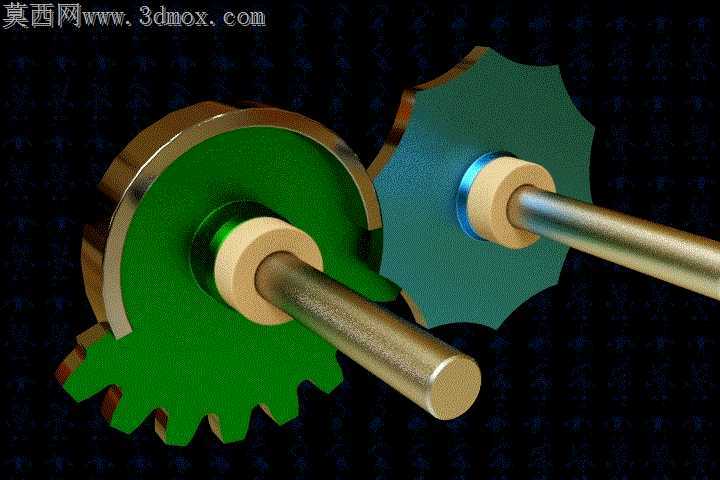

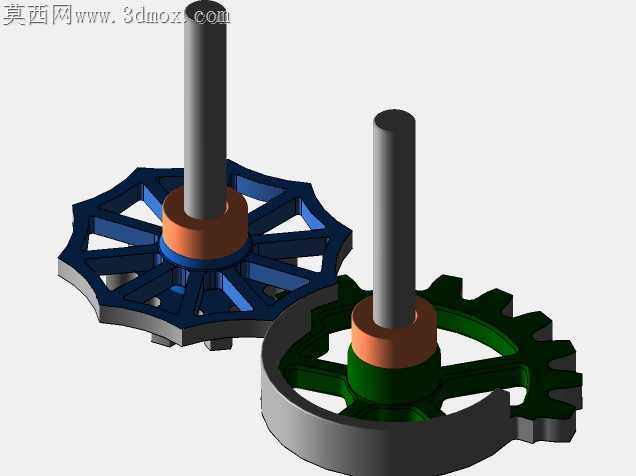

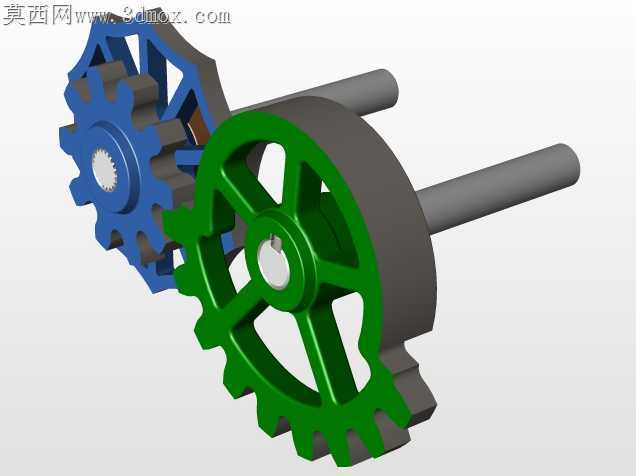

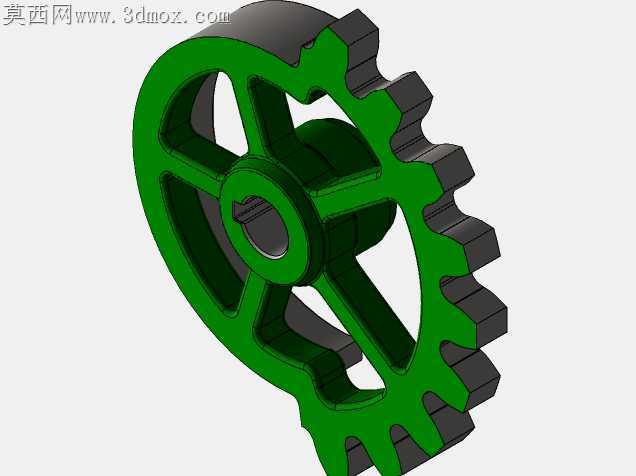

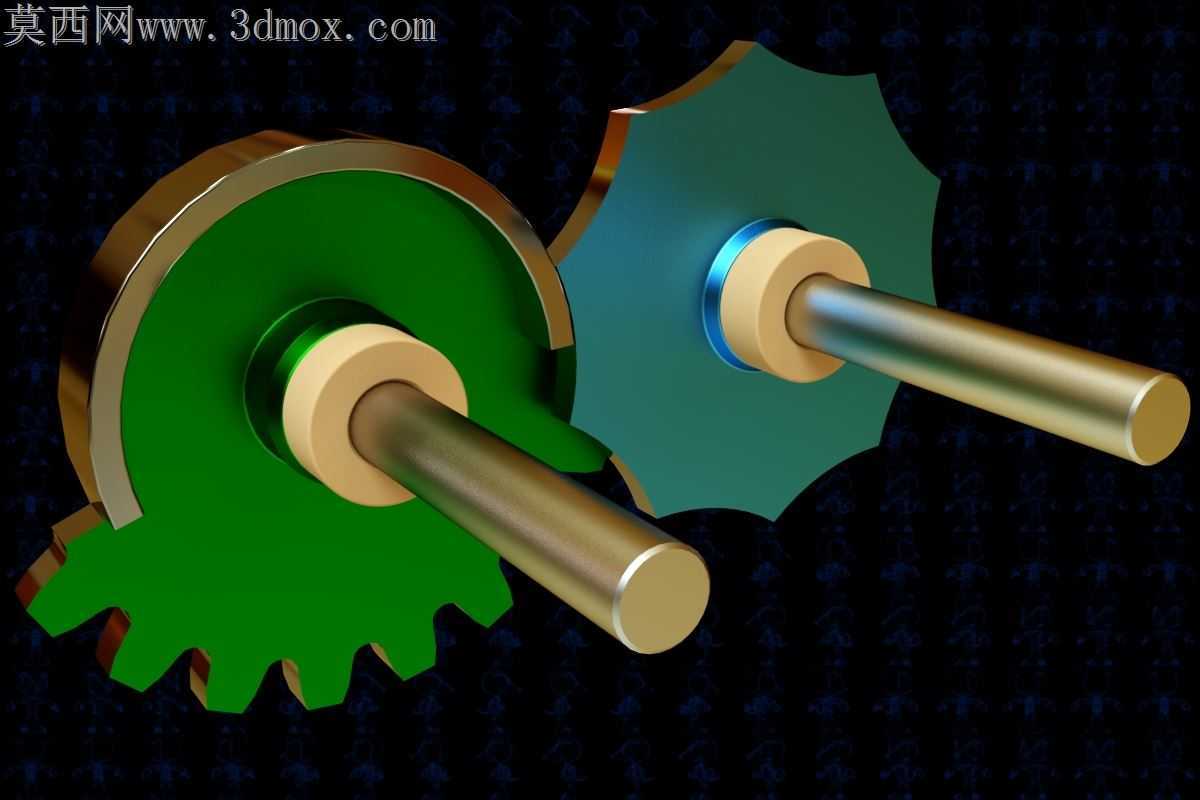

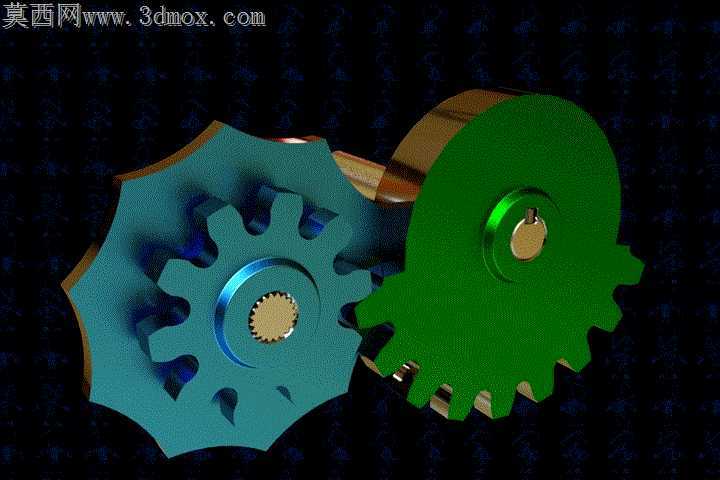

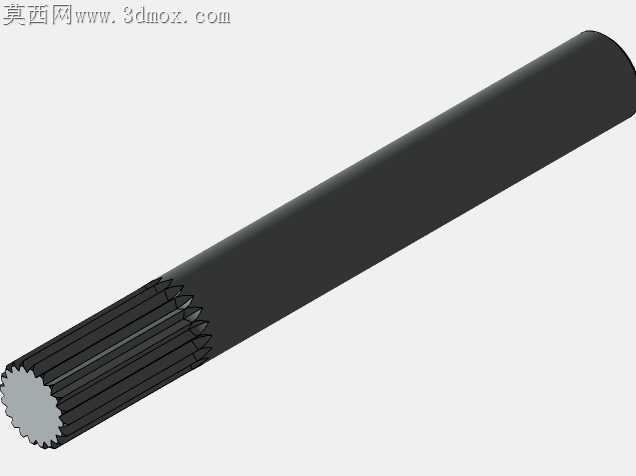

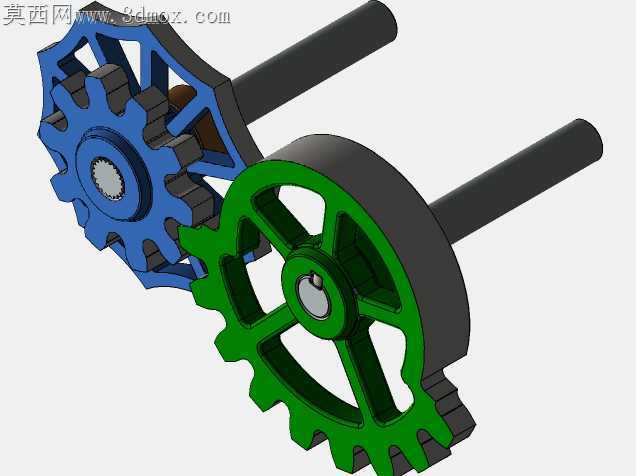

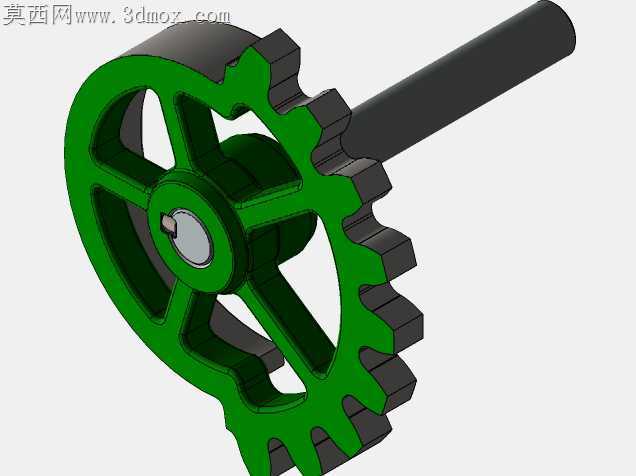

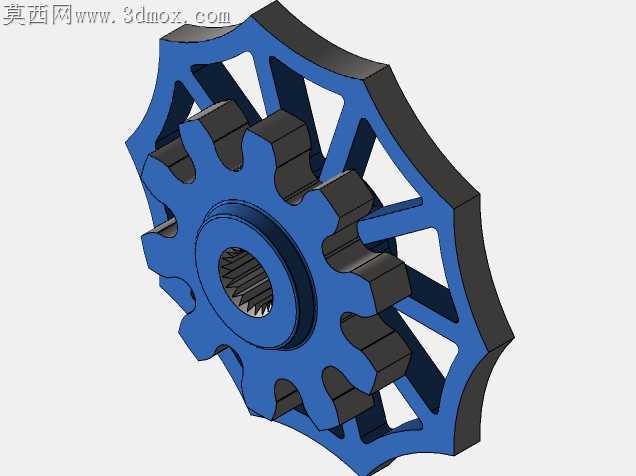

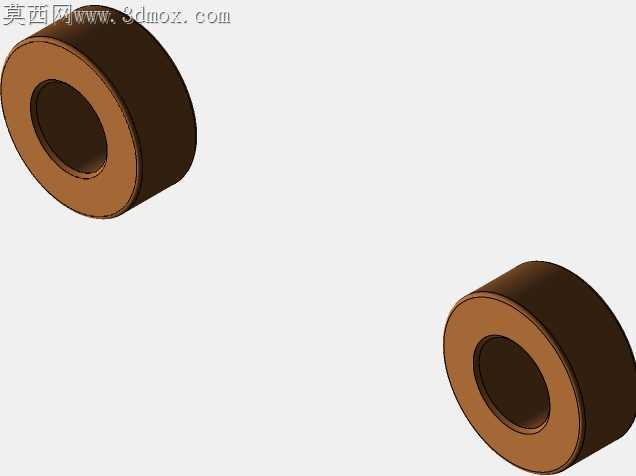

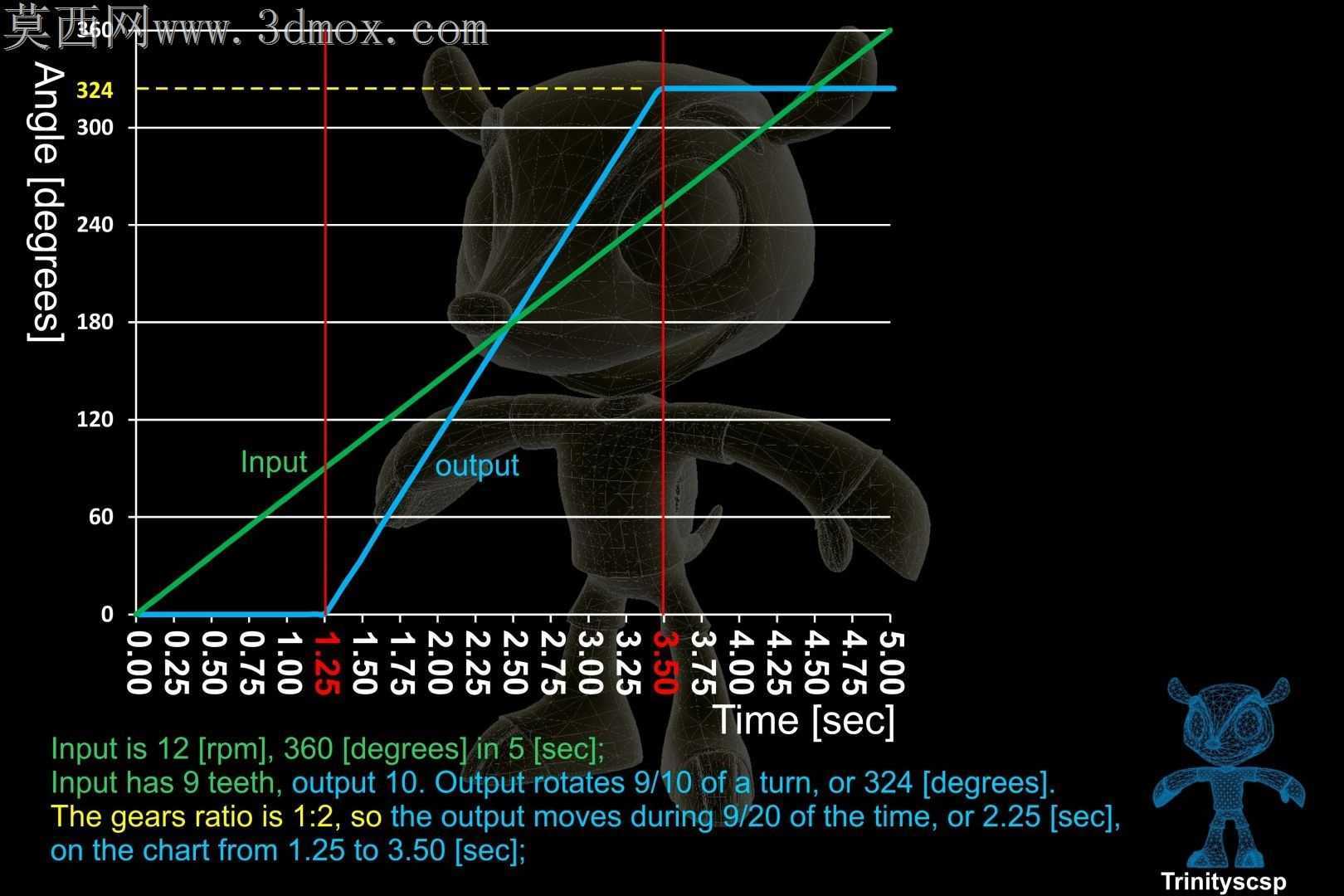

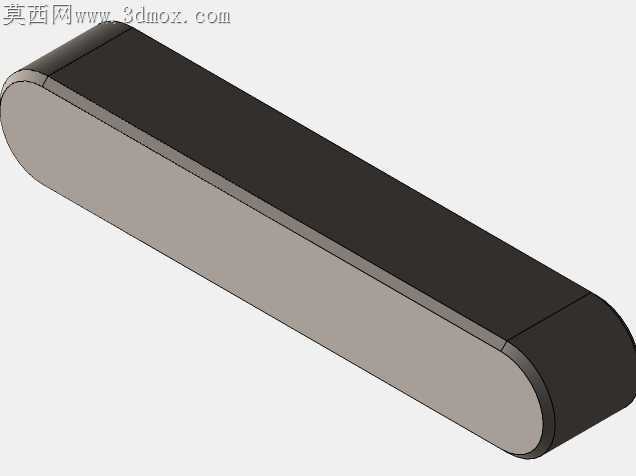

常规连续啮合齿轮在分度工位应用时，常出现过冲卡滞、定位偏移的问题，根源在于全齿结构无法在分度到位后自然切断动力传递，额外加装的止动结构又会引入装配累积误差，抬升加工与调试成本。这套残缺分度齿轮组直接从齿形轮廓上做取舍，主动轮保留完整齿形做连续动力输入，从动轮仅在对应分度转角范围加工啮合齿段，剩余轮缘做光滑圆弧锁止面，啮合到无齿段时两轮靠圆弧面贴合锁止，不需要额外加装定位销或者摩擦止动结构，从根源上消除了附加构件带来的公差累积。锁止圆弧的半径与主动轮齿顶圆半径做了微米级匹配，圆弧面粗糙度要求控制在Ra1.6以内，避免锁止阶段出现相对滑动，同时啮合齿段的齿端做了15度倒角修缘，刚进入啮合时不会出现齿顶顶撞，哪怕装配时中心距存在0.02mm以内的偏差，也能顺滑完成啮入过渡，不会出现卡齿打齿的情况。两个齿轮的轮毂位置都做了阶梯轴孔设计，轴孔与键槽的同轴度公差控制在0.01mm，装配时不需要额外做衬套找正，直接压装对应规格的传动轴就能完成定位，轮辐位置做了均匀分布的减重空腔，既降低了整体转动惯量，让分度启停的响应速度更快，也减少了实体材料的用料成本，空腔的转角位置全部做了R3圆角过渡，避免铣削加工时出现应力集中，长期交变载荷下也不会出现轮辐开裂的问题。啮合齿段的齿向做了0.02mm的鼓形修形，抵消轴系受载变形带来的齿面偏载，齿面接触应力能降低18%左右，长期运行不会出现局部齿面过度磨损的情况，锁止圆弧与齿段的衔接位置做了平滑过渡曲面，没有尖锐棱角，装配调试时不会刮伤操作人员，也不会出现应力集中导致的边缘崩缺。这套结构不需要额外的离合控制元件，纯靠齿形本身的结构实现间歇分度传动，能直接适配多工位转台、间歇送料机构的传动需求，装配时只需要保证两轮的中心距公差在允许范围内，锁止位置对应工位定位点，就能实现稳定的分度动作，后期维护也只需要定期检查齿面磨损情况，不需要频繁调整附加止动构件的间隙，大幅降低了现场运维的工作量。
