不锈钢直尺高精度三维建模设计作品

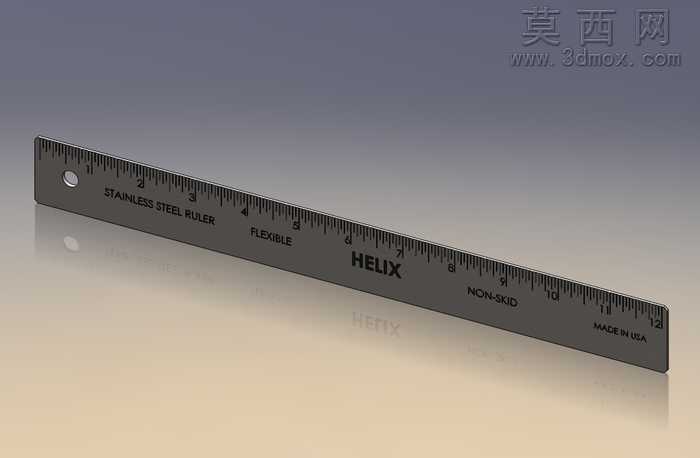

本作品为Helix品牌不锈钢直尺的三维建模成果，建模阶段以真实的12英寸英制与公制双刻度不锈钢直尺为实物参照，采用SolidWorks软件完成全参数化建模流程。建模初期首先完成基础基体特征的搭建，通过拉伸凸台命令构建出直尺的扁平长条基体，精准还原直尺边缘的倒角处理，还原真实产品边缘不划手的细节特征，同时在直尺一端构建出悬挂用的圆形通孔，孔位位置与尺寸完全匹配实物比例。刻度建模部分采用线性阵列配合草图文字雕刻的方式完成，先绘制单组刻度线与对应数字标识，区分公制毫米刻度、厘米标识与英制英寸刻度、分数刻度的不同长度与线宽，通过等距阵列完成整尺刻度的排布，同时精准还原尺面印刷的品牌标识、STAINLESS STEEL RULER材质标注、FLEXIBLE特性标注、NON-SKID防滑设计标注以及MADE IN USA产地标识，所有文字的位置、字号比例均与实物保持一致。材质与渲染阶段，为尺身赋予哑光磨砂不锈钢材质，调整金属材质的粗糙度、反射率参数，还原不锈钢直尺表面细腻的磨砂金属质感，避免过度镜面反射带来的失真感，刻度与文字部分采用深色哑光印刷材质，与不锈钢基体形成清晰的视觉区分。场景搭建采用浅米色渐变台面作为承载，添加柔和的环境漫反射光照，在直尺下方制作出柔和的接触阴影与轻微的倒影效果，模拟真实产品拍摄的光影氛围，突出直尺的平直形态与表面细节。结构设计上还原了不锈钢直尺薄而坚挺的结构特性，建模过程中严格控制尺身厚度比例，还原产品轻薄但具备足够刚性的结构特点，同时还原尺身侧边的平直度特征，符合测量工具的精度属性。整个建模过程注重细节还原，从刻度的精准排布到表面标识的复刻，再到材质质感的调试，都围绕真实产品的使用特性与外观特征展开，最终呈现出高度还原实物的三维数字模型，可用于五金产品展示、量具类产品建模参考、教学演示等多种场景。
