飞机双油箱燃油液位显示仪表三维设计

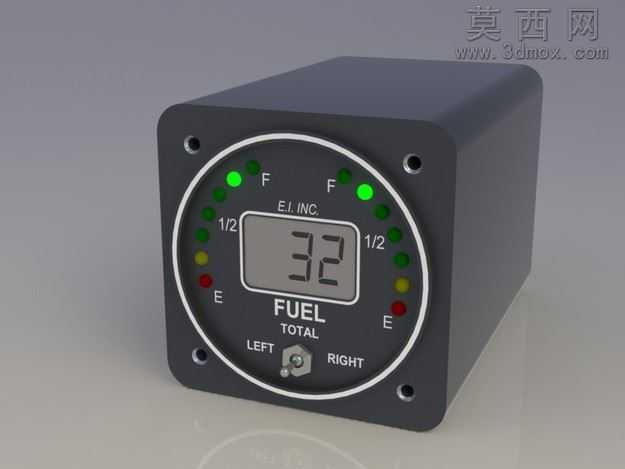

本作品为适配轻型通用飞机的双油箱数字式燃油液位显示仪表三维模型，建模过程以真实机载航电设备的工业设计规范为核心依据，采用SolidWorks完成全参数化结构建模，首先搭建方形安装基座的主体结构，按照标准机载2英寸方形仪表的安装尺寸，精准还原壳体四个角的安装固定孔位、前面板的沉边嵌装结构，保证模型可直接适配通用飞机仪表板的安装开孔尺寸。前面板的细节建模严格遵循真实航电仪表的布局逻辑：中心区域搭建嵌入式数显屏的安装槽位，屏周标注品牌标识、FUEL TOTAL功能字样，下方设置左右油箱切换的旋钮结构，旋钮周边标注LEFT、RIGHT档位标识；面板外圈沿圆周方向布置环形LED液位指示区，对应F满油、1/2半油、E空油的刻度标识，每个刻度位置对应独立的LED灯珠安装位，还原真实仪表的光色分区设计——满油区间为绿色指示灯、低油位区间为黄色指示灯、余油告警区间为红色指示灯，左右两侧对称布置双组液位指示环，分别对应左右机翼油箱的液位状态。材质渲染阶段针对不同部件匹配真实物理材质：仪表壳体采用哑光黑色航空级硬质工程塑料材质，添加细微的磨砂颗粒质感模拟真实机载设备的耐磨表面处理；前面板采用深灰色哑光面板材质，印刷标识采用白色耐磨油墨质感，数显屏采用半透明深灰LCD材质，添加轻微的屏幕反光效果模拟真实液晶屏的显示质感；LED灯珠分别赋予对应绿、黄、红的自发光材质，还原通电状态下的灯光指示效果；固定旋钮采用金属质感的航空铝合金材质，添加细微的拉丝纹理提升真实感。结构设计上完整还原仪表的内部腔体空间，预留电路板、信号处理模块、接线端口的安装位置，壳体边缘做圆角过渡处理，符合机载设备的抗振设计要求，整体模型结构严谨、细节还原度高，可用于飞机座舱仿真、航电设备教学演示、虚拟飞行模拟场景搭建等用途，模型同时导出STL通用格式，可直接用于3D打印制作实物验证样件，适配不同电阻式、电容式燃油探头的信号匹配逻辑，还原真实产品可适配多类型探头的设计特性。
