GarminSL30航空导航通讯电台三维建模作品

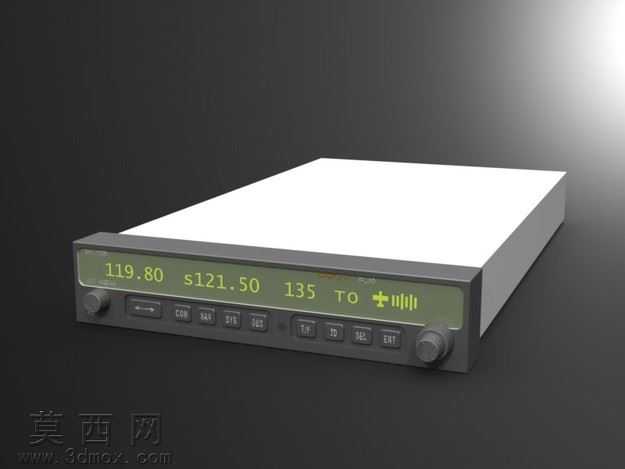

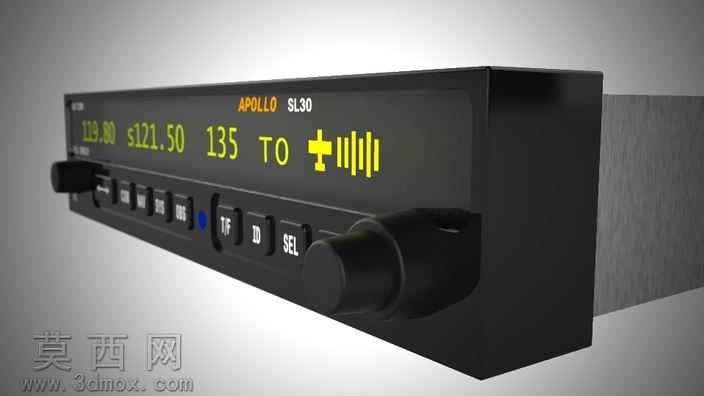

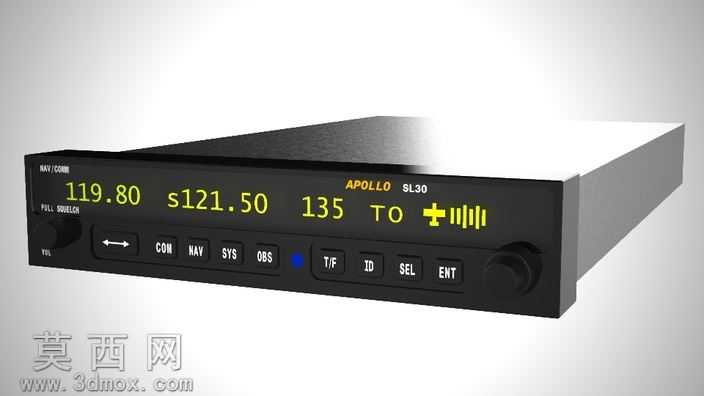

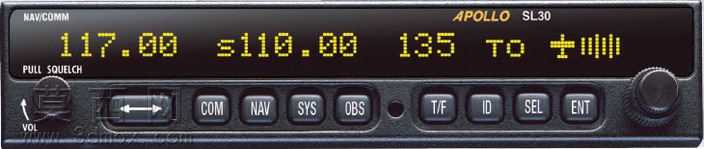

本作品为Garmin SL30 NAV/COMM航空导航通讯电台的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先针对机载航电设备的标准安装尺寸进行基准定位，严格遵循航电设备的1/2ATR标准机箱尺寸规范，先构建主体长方体机箱的基础实体，对机箱的边角做符合航空设备防磕碰要求的小圆角处理，还原金属机箱的冲压成型结构特征。前面板部分是建模的核心重点，首先绘制面板的整体轮廓，精准定位显示屏区域、调节旋钮、功能按键的排布位置：显示屏区域做内凹的沉台结构，模拟真实设备的显示屏安装槽，后续渲染阶段为玻璃屏赋予半透明带轻微反光的材质，还原数码显示屏的通透质感，屏显内容通过贴图映射实现频率数值、功能标识的精准呈现，还原119.80、121.50等典型航空通讯频率的显示效果。两侧的调节旋钮采用旋转凸台特征建模，还原旋钮表面的防滑滚花纹理，旋钮与面板的衔接处做细微的间隙处理，模拟真实装配的公差效果；中间排列的功能按键逐个建模，每个按键做微凸的弧面造型，按键表面的功能标识通过纹理贴图实现，还原按键的触感细节。材质分配阶段，机箱主体赋予哑光银灰色航空铝合金材质，调整金属粗糙度参数模拟机载设备表面的阳极氧化处理质感；前面板赋予深灰黑色磨砂塑料材质，与金属机箱形成明确的材质区分；旋钮部分采用黑色哑光工程塑料材质，边缘做细微的高光处理模拟长期使用的磨损质感；显示屏玻璃赋予低粗糙度高透光的材质，添加轻微的环境反射效果提升真实感。渲染阶段采用影棚级布光方案，主光源从斜上方45度照射，突出前面板的按键、旋钮的立体层次，辅助光源补亮机箱侧面的金属质感，添加柔和的环境闭塞效果强化结构缝隙的阴影层次，最终呈现的模型完整还原了这款集成760通道甚高频通信收发、200通道VOR/LOC/GS导航接收功能的航电设备的外观结构，准确体现其集成摩尔斯码识别、频率存储、航向偏差指示等功能的专业设备属性，模型结构严谨，细节还原度高，可用于航空座舱仿真、航电设备教学演示等场景。
