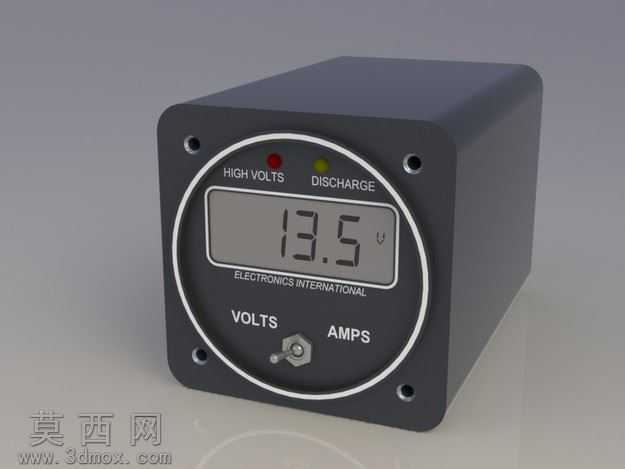

航空用EI伏安数显测量仪表三维模型

本模型为航空配套使用的EI型伏安数显测量仪表，建模阶段采用SolidWorks完成全参数化结构搭建，首先以方形安装壳体为基准，精准还原仪表的安装固定孔位、前面板圆形显示区域的轮廓尺寸，严格匹配航空机载仪表的标准安装规格。建模过程中对壳体的圆角过渡、前面板的环形装饰边框、状态指示灯的沉孔结构、调节旋钮的安装基座都做了精细化的特征还原，所有结构特征均遵循实际产品的装配逻辑，壳体壁厚、安装孔的沉头深度、显示窗口的凹陷尺寸都按照真实仪表的比例进行1:1复刻，确保模型可直接用于虚拟装配场景的适配验证。材质与渲染阶段，针对不同部件匹配对应的物理材质：仪表外壳采用哑光黑色硬质工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感，避免过度反光；前面板的环形边框采用亮面镀铬金属材质，模拟金属饰圈的高光反射效果；数显显示屏采用半透明深色玻璃材质，添加轻微的屏幕自发光效果，还原液晶数字显示的通透质感；面板上的状态指示灯分别匹配红色、黄色的半透明灯罩材质，印刷标识采用丝网印刷的哑光油墨质感，调节旋钮采用金属滚花材质，还原旋钮的防滑纹理细节。渲染阶段采用三点布光方案，主光源模拟机舱内的顶光照明，辅助光源补全侧面结构的暗部细节，添加微弱的环境反射模拟机舱内的金属环境映射，最终渲染效果真实还原机载仪表的工业质感。设计思路上，该仪表定位为小型飞机机载电压电流监测设备，建模时充分考虑产品的功能属性：前面板上方设置高压警示、放电状态两个指示灯区域，中间数显区域可切换显示电压、电流数值，下方标注VOLTS、AMPS的功能分区标识，背部预留接线腔体的结构空间，面板下方的调节开关结构还原了12V/24V机载供电系统的切换功能，整体模型结构完整，细节丰富，既可以用于航空航电系统的虚拟装配演示，也可作为机载设备科普展示的三维素材，模型的所有特征均支持参数化编辑，可根据不同机型的安装需求调整外形尺寸与面板标识内容。
