4英寸碳纤维材质微调头罩结构设计

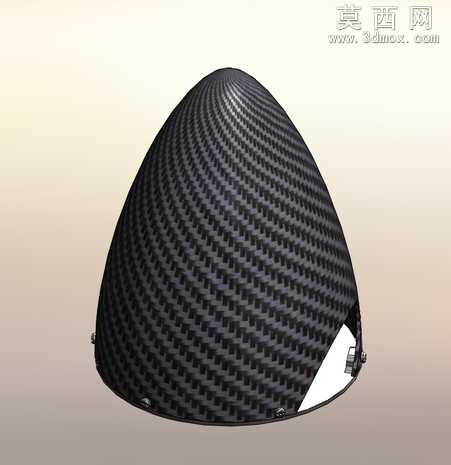

本作品为4英寸规格碳纤维微调整流头锥的三维参数化建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转体建模逻辑构建基础锥面轮廓，通过放样凸台命令精准控制锥面曲率，确保头锥气动外形符合流体力学减阻要求，整体轮廓从底部安装端到顶端收束过渡顺滑，无曲率突变区域。结构设计上，底部边缘预留均匀分布的卡扣安装位，每个卡扣位做了加厚补强处理，匹配对应安装基座的卡接尺寸，保证装配后连接稳固无松动，头锥内壁做等厚偏移处理，严格控制壳体壁厚均匀性，既保证碳纤维铺层后的结构强度，又最大化实现轻量化设计目标。材质与渲染阶段，针对碳纤维材质做了精细化纹理映射，采用斜纹编织碳纤维贴图，通过调整纹理UV映射坐标，让编织纹理沿锥面周向均匀排布，还原真实碳纤维预浸料铺层后的视觉效果，材质参数设置上调整了漫反射、粗糙度与各向异性参数，模拟碳纤维材质特有的半哑光斜纹反光质感，边缘卡扣区域单独赋予哑光黑色工程塑料材质，区分不同部件的材质差异。设计过程中重点考量了微调安装的适配性，头锥底部开口尺寸严格匹配4英寸安装基座规格，内壁预留微调操作的避让空间，不会干涉内部微调机构的行程运动，整体结构做了圆角过渡处理，所有锐边均添加R0.5-R1mm的工艺圆角，既避免碳纤维铺层过程中出现应力集中导致的分层缺陷，也提升了成品的外观精致度。建模完成后通过干涉检查命令验证了所有安装结构的配合间隙，确保卡扣与基座卡接时无干涉，壁厚分析工具验证整体壳体壁厚偏差控制在0.1mm以内，满足碳纤维成型工艺的壁厚均匀性要求，渲染输出阶段采用柔和渐变背景布光，通过三点打光方式突出碳纤维纹理的层次感，清晰展现头锥的整体外形与局部安装结构细节。
