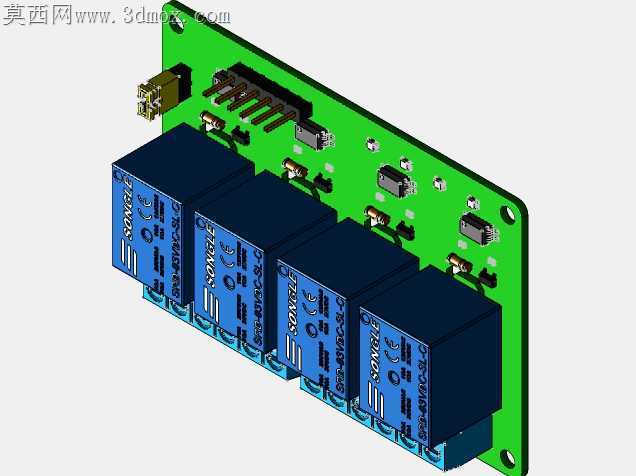

适配开源主控的四路继电器控制板结构设计

小批量打样这类继电器控制板时，最容易踩的坑是继电器引脚与PCB焊盘的对位偏差，松乐系列继电器的引脚成型公差常出现±0.15mm的偏移，若焊盘按照理论尺寸绘制，过回流焊时极易出现虚焊、连锡，返修时还容易扯掉焊盘导致整板报废。这块四路控制板在焊盘设计上做了针对性调整，每个继电器引脚对应的焊盘都向外延伸了0.2mm的拖锡位，既给引脚偏移留足容错空间，也能让焊锡更好地浸润引脚根部，提升焊接可靠性。板载的接线端子排特意选了带防松卡扣的型号，排布时和继电器本体留出了3mm的操作间隙，不用拆继电器就能完成外部导线的插拔，现场调试时不用反复拆卸核心元件，能减少引脚受力断裂的风险。PCB板的安装孔位做了沉铜包边处理，孔位距离板边预留了2mm的安全距离，用铜柱固定在设备壳体内时，不会出现板边开裂、铜箔脱落的问题，四个角还做了R1.2的圆角处理，避免装配时划伤操作人员的手，也不会划破设备内部的导线绝缘层。板上的光耦隔离元件特意布置在继电器线圈和主控接口之间，铺铜时单独给隔离区做了开槽处理，能避免继电器动作时的反向电动势串入主控回路，接Arduino或者树莓派这类开源主控时，不会出现主控复位、IO口烧毁的问题。继电器顶部的标识区特意留了空白丝印位，用户可以根据实际控制的回路标注对应功能，不用额外贴标签，长期使用也不会出现标识脱落。电源输入口的防反接二极管紧贴接口布置，能在用户接反电源时直接切断回路，不会烧坏后端的继电器和主控元件，二极管下方特意留了散热铺铜，长时间带载工作也不会出现过热失效。排针接口的引脚顺序做了统一的丝印标注，VCC、GND、信号引脚的顺序和市面上主流的扩展板兼容，接线时不用反复对照原理图，能降低接错线的概率。PCB走线时，继电器的负载回路走线宽度做到了2mm，能承受5A的持续电流，信号回路走线走了短直路径，避开了继电器线圈的干扰区域，不会出现信号误触发的问题。
