松乐5V低电平触发继电器模块结构设计

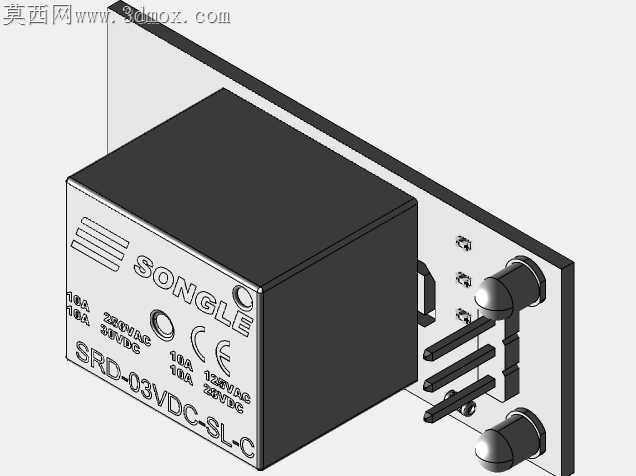

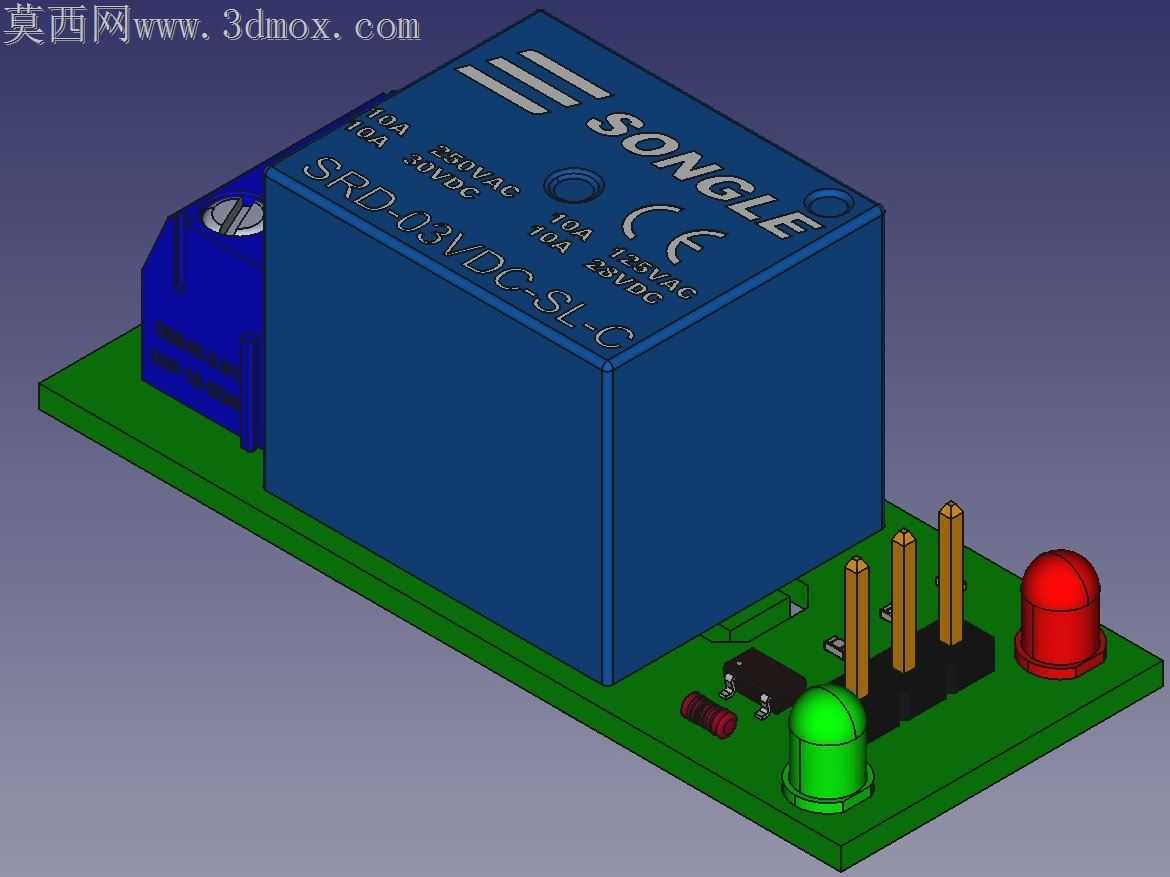

这款低电平触发的5V继电器模块，是工业控制、智能家居、创客电子开发场景中极为常用的弱电控制强电转换器件，核心作用是通过低压控制信号的通断，来驱动高压负载回路的切换，解决主控芯片IO口驱动能力不足、高低压回路电气隔离的核心需求，避免高压回路串入低压控制端损坏主控器件，同时实现小信号对大功率负载的可靠控制。模块采用板载集成化设计思路，将继电器本体、驱动三极管、续流二极管、状态指示灯、接线排针全部整合在一块小型PCB基板上，省去了使用者自行搭建外围驱动电路的繁琐步骤，拿到模块即可直接对接主控电路使用。核心控制元件采用松乐系列5V直流继电器，触点支持10A电流负载能力，可兼容250V交流、30V直流回路的通断控制，能够覆盖日常绝大多数中小功率负载的控制需求，比如照明回路、小型电机、电磁阀、加热片等器件的开关控制。模块的触发逻辑为低电平触发，当控制端输入低电平信号时，驱动三极管导通，继电器线圈得电吸合，触点完成状态切换，同时板载的绿色状态指示灯点亮，直观反馈继电器的工作状态；板载红色指示灯为电源指示灯，模块正常供电时常亮，方便使用者快速排查供电故障。PCB板上预留的续流二极管，能够在继电器线圈断电瞬间释放反向电动势，避免反向电压击穿前端驱动器件，提升模块长期工作的可靠性。外形设计上，模块整体为规整的矩形结构，继电器本体布置在PCB板一侧，留出足够的接线操作空间，排针引脚统一布置在板边，既可以直接插在面包板上做原型验证，也可以通过排针座焊接固定在定制主控板上，安装孔位预留充足，可通过螺丝直接固定在设备壳体内部的安装柱上，不会与周边其他电子元件产生结构干涉。模块的引脚定义清晰，分别对应电源正、电源地、信号输入三个控制引脚，以及继电器输出的常开、常闭、公共端三个负载接线端，接线逻辑简单明了，即使是初次接触继电器模块的开发人员，也能快速完成接线调试，无需查阅复杂的外围电路设计资料。
