并联臂结构桌面级Delta型3D打印设备

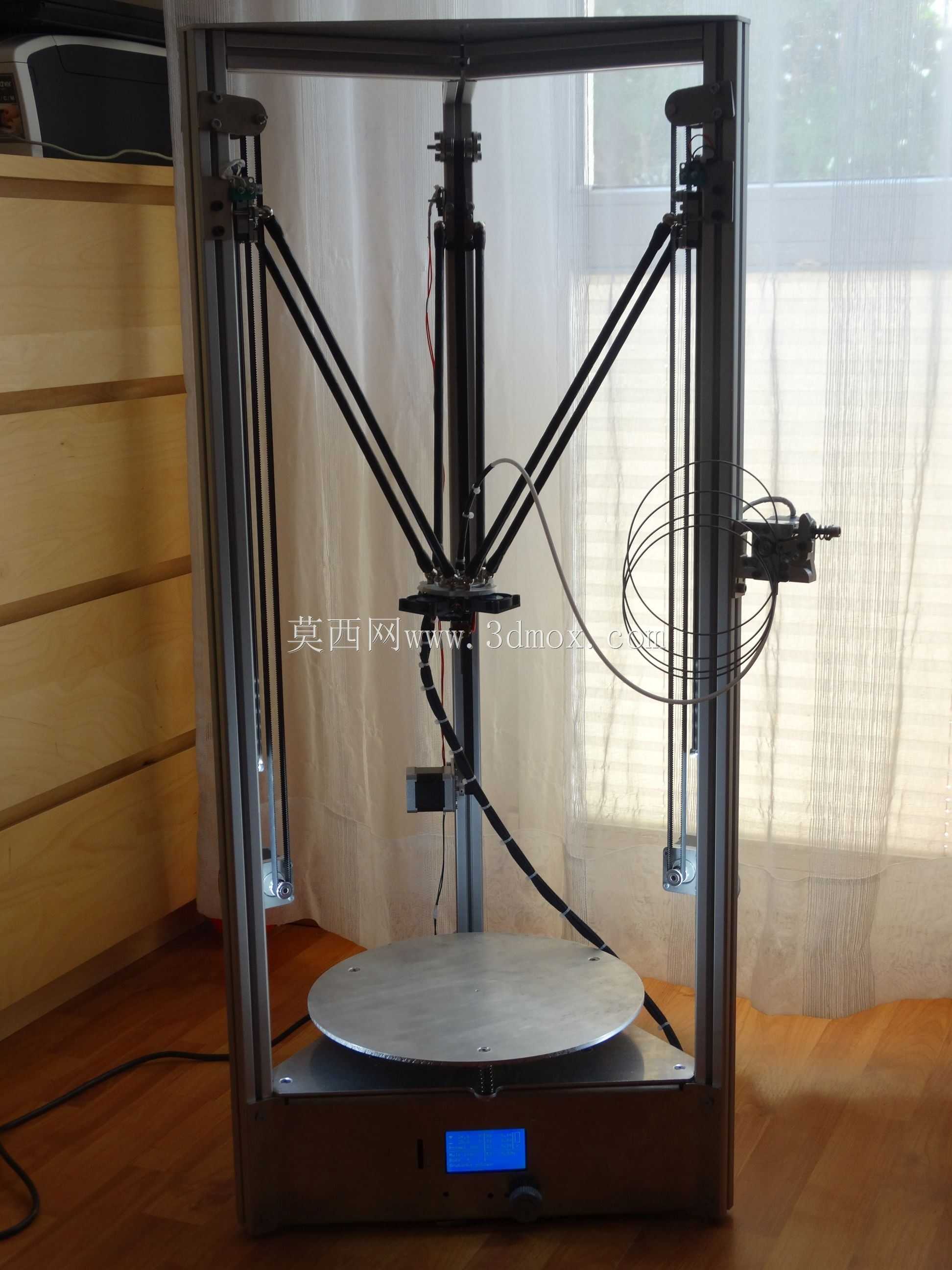

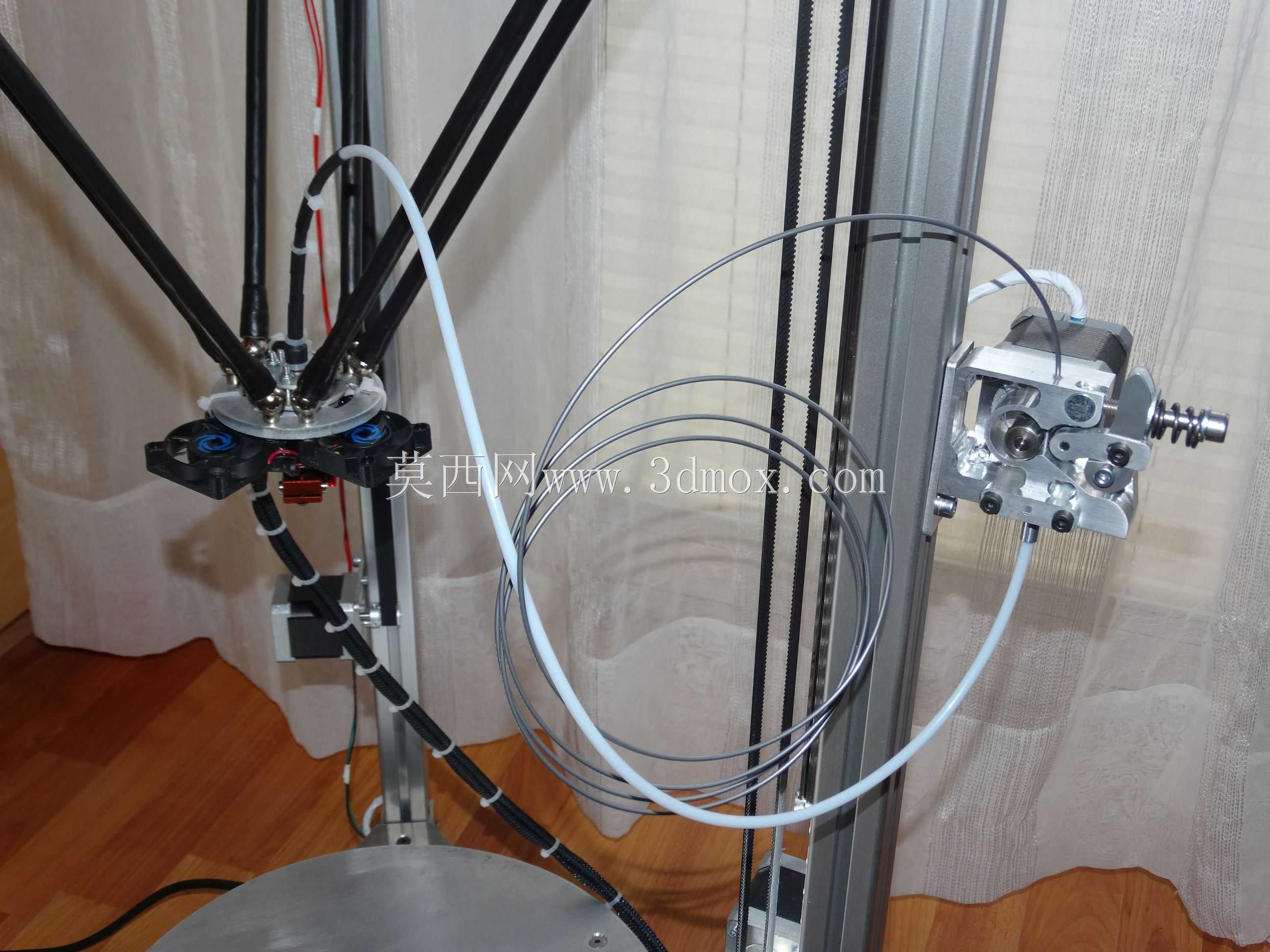

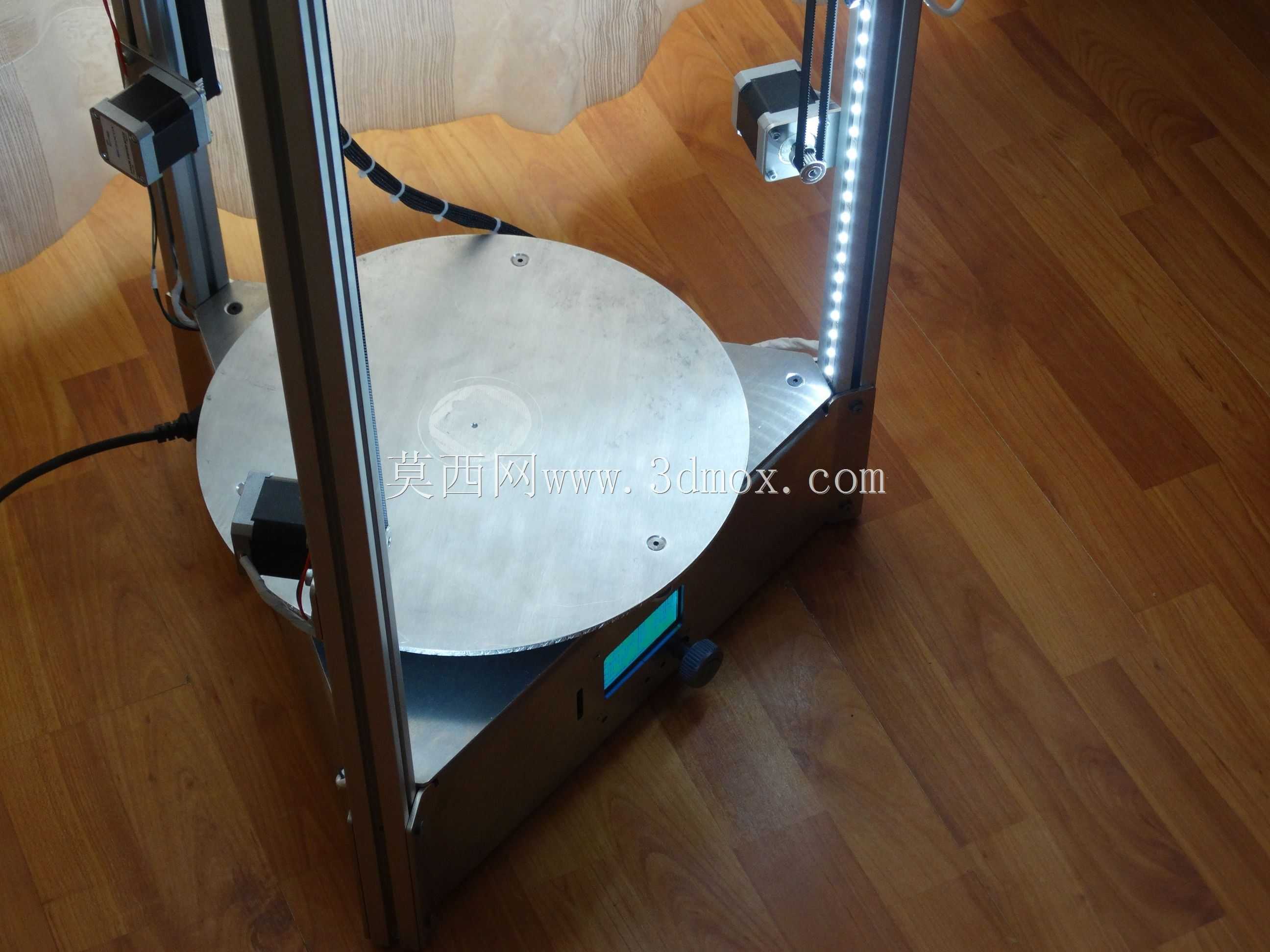

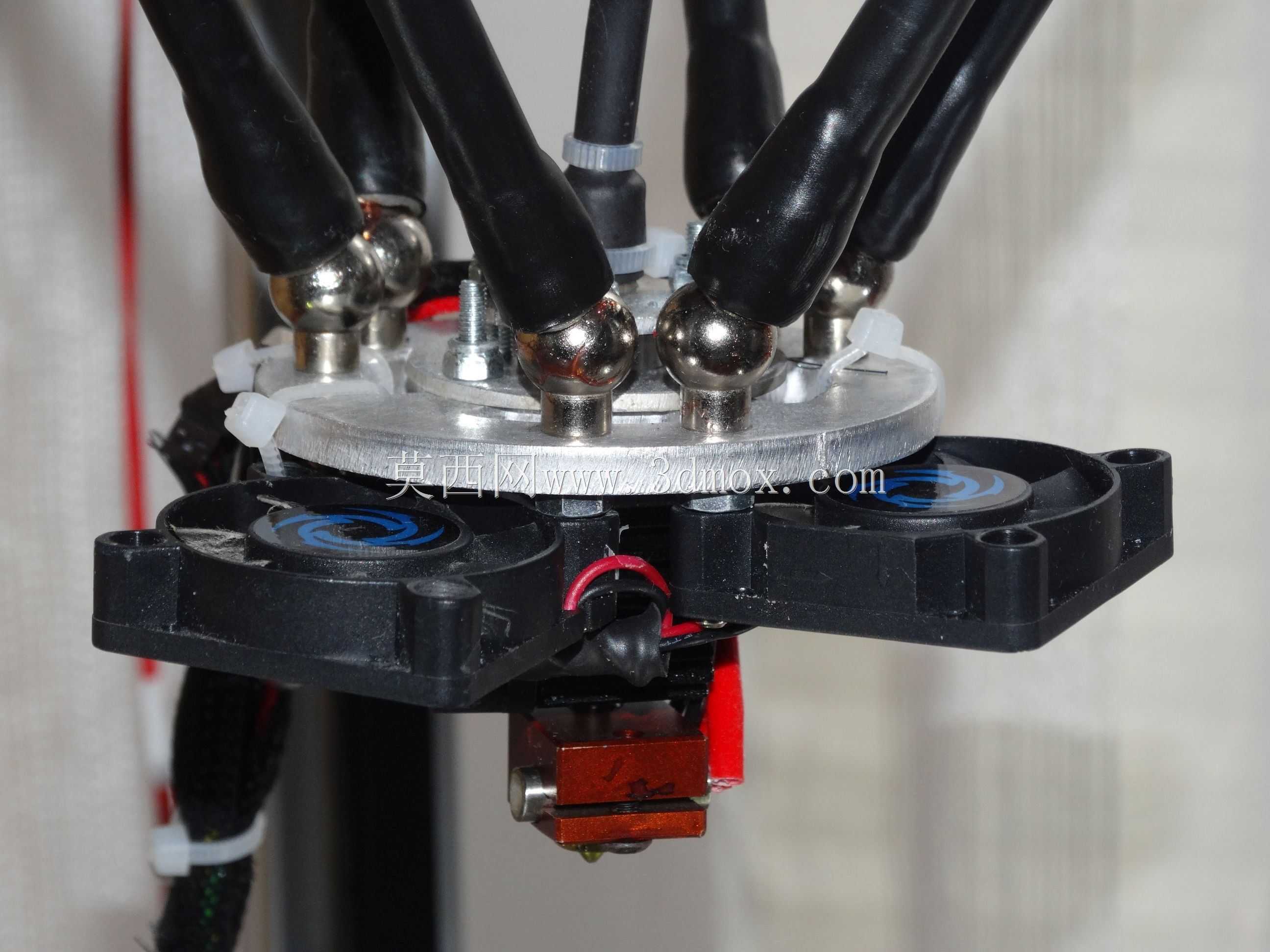

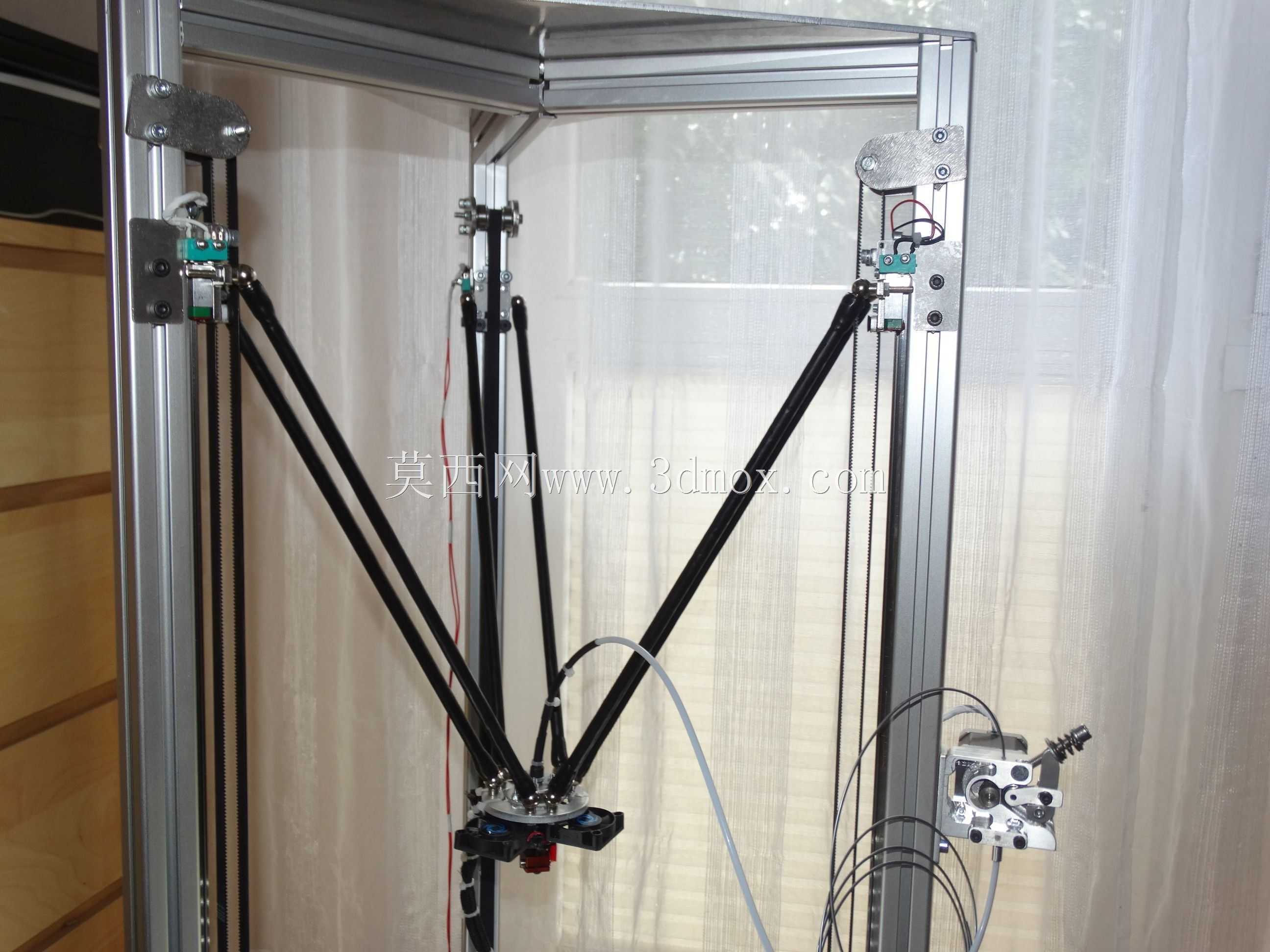

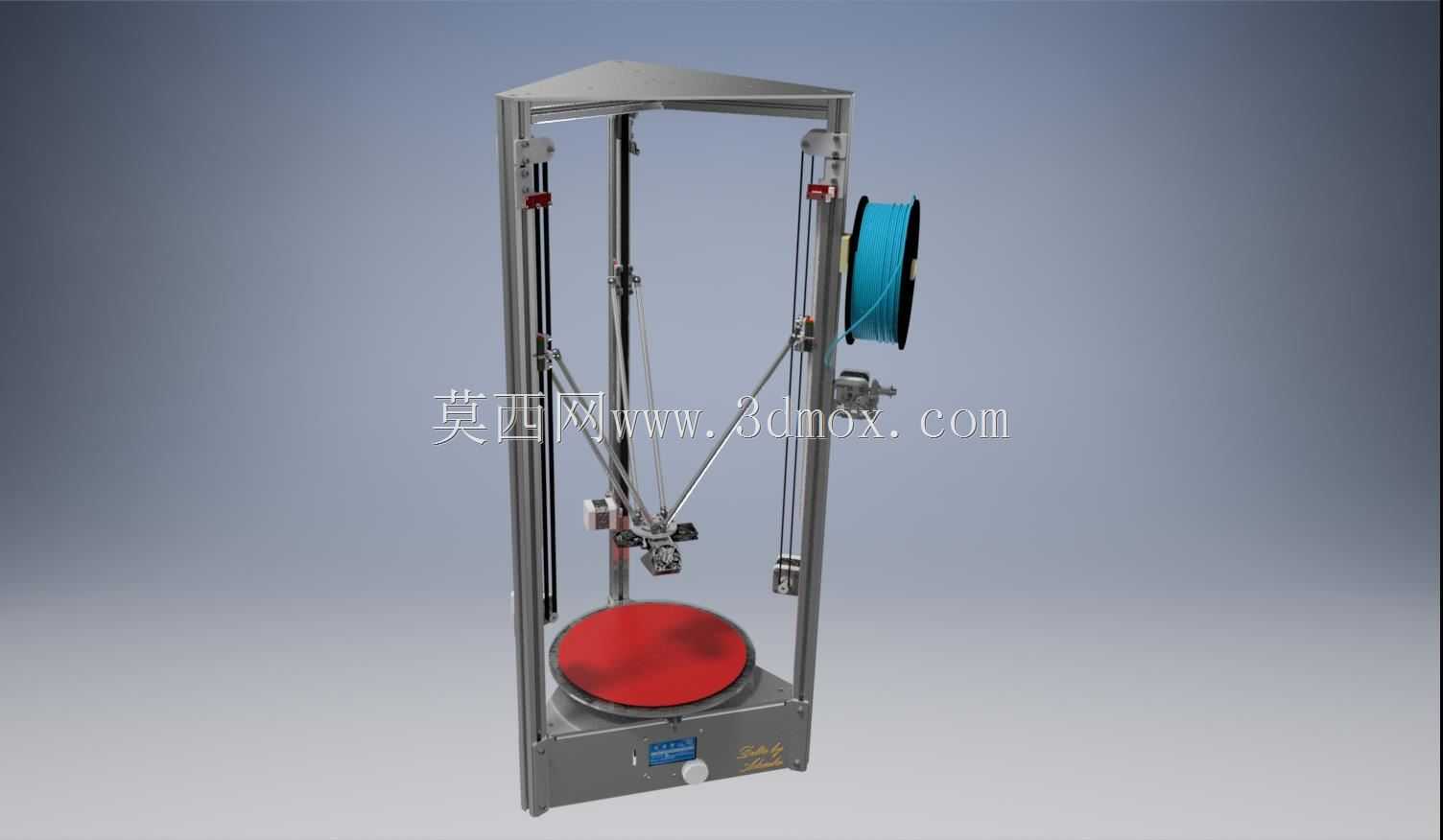

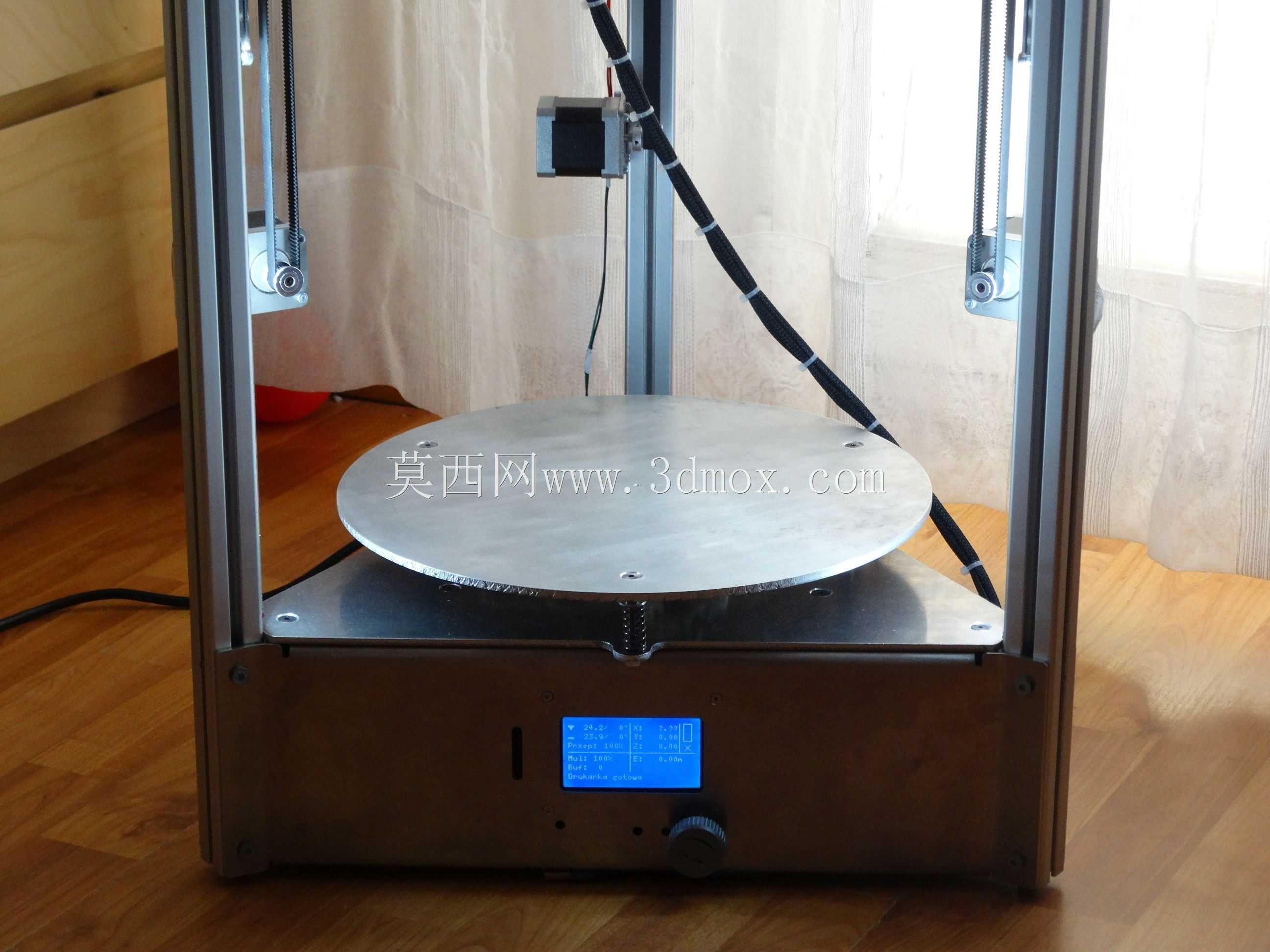

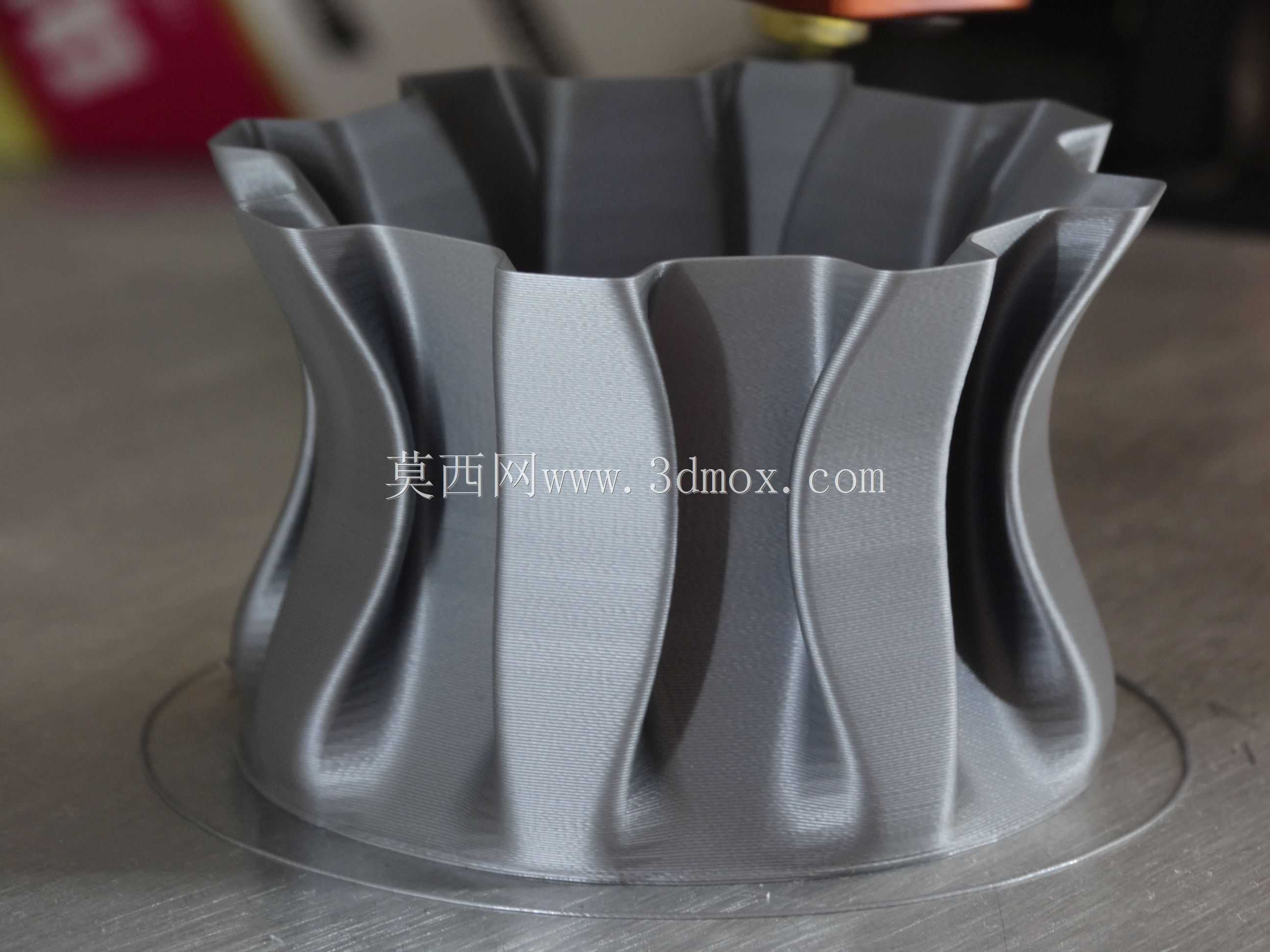

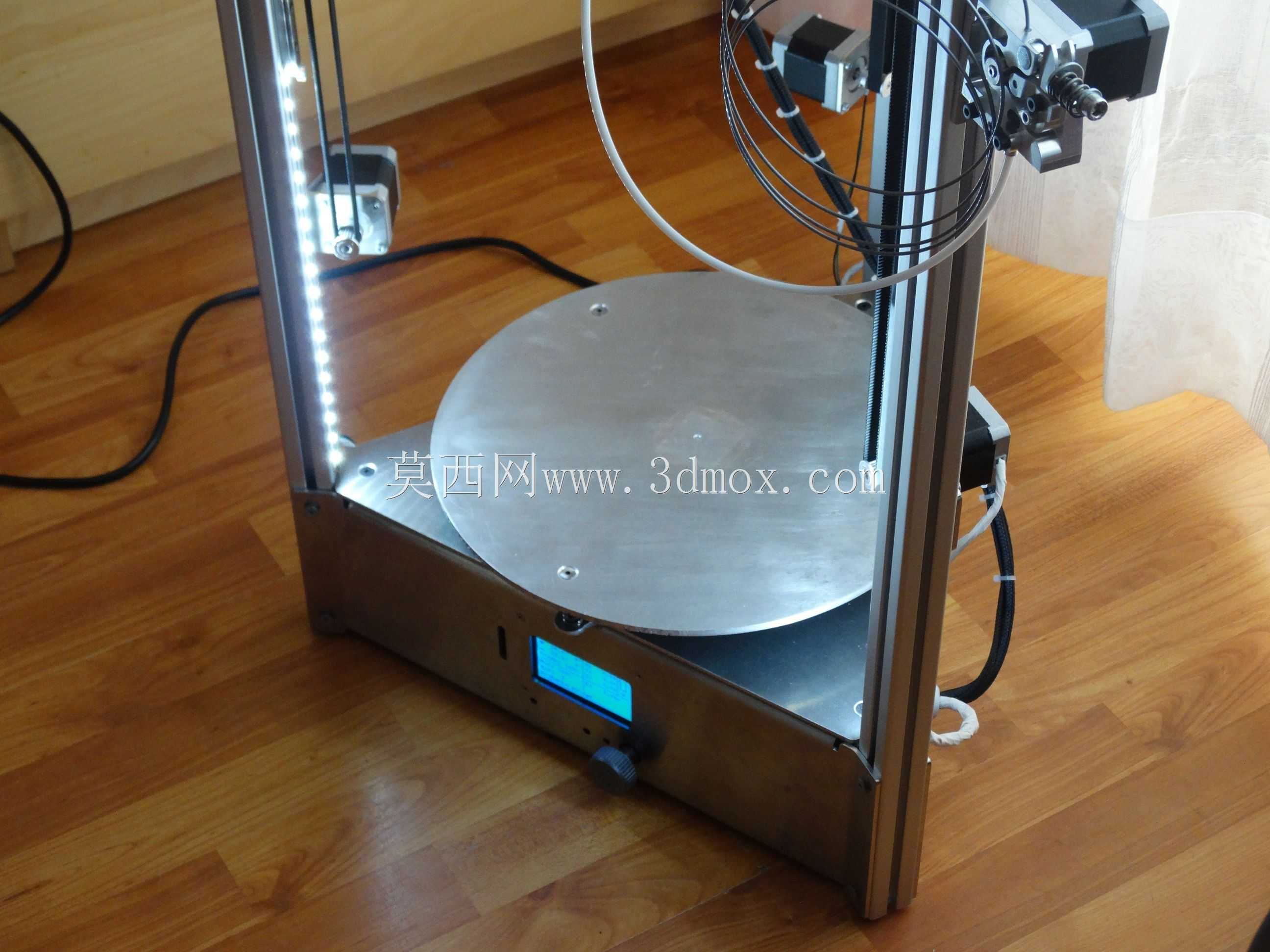

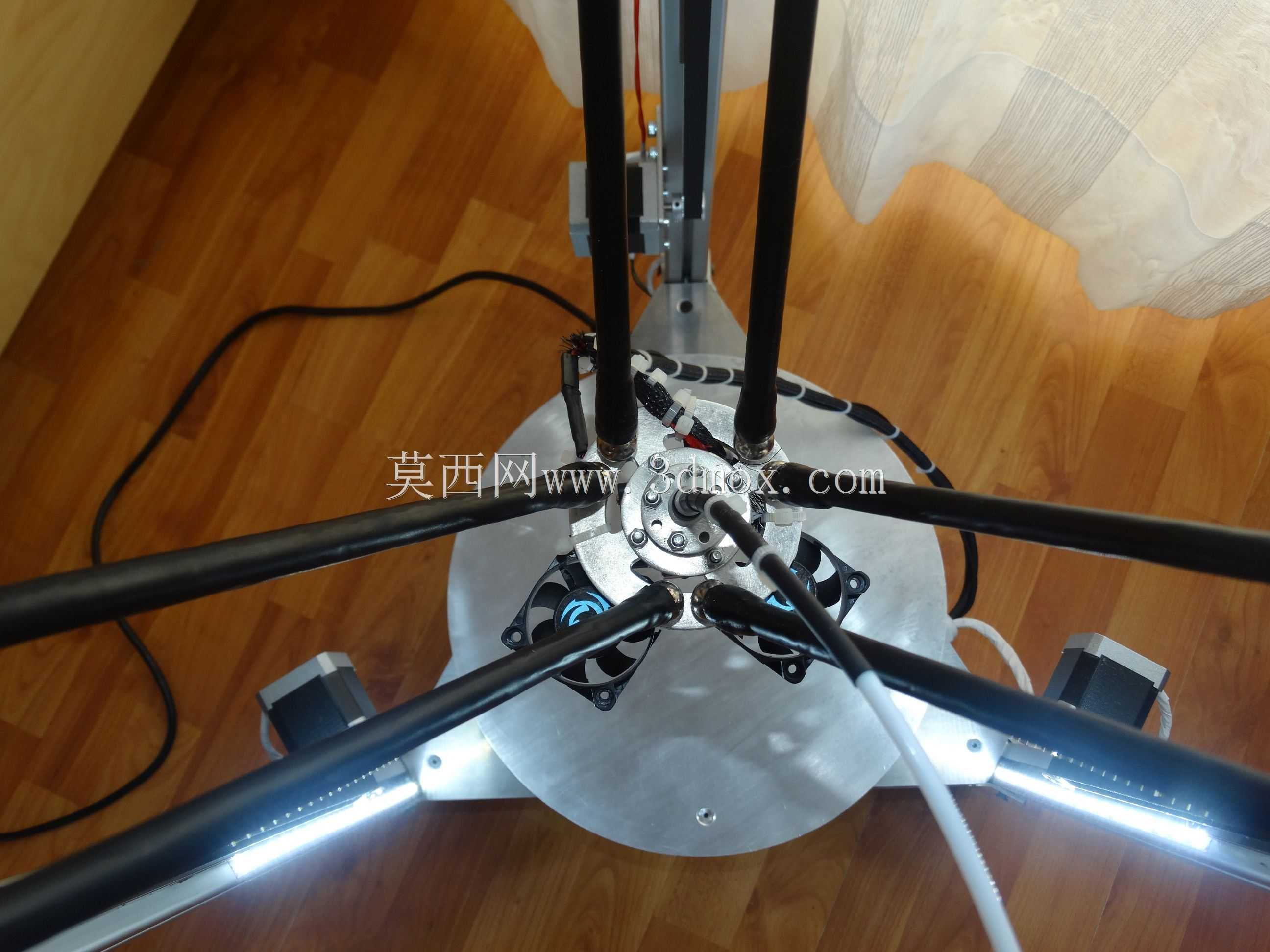

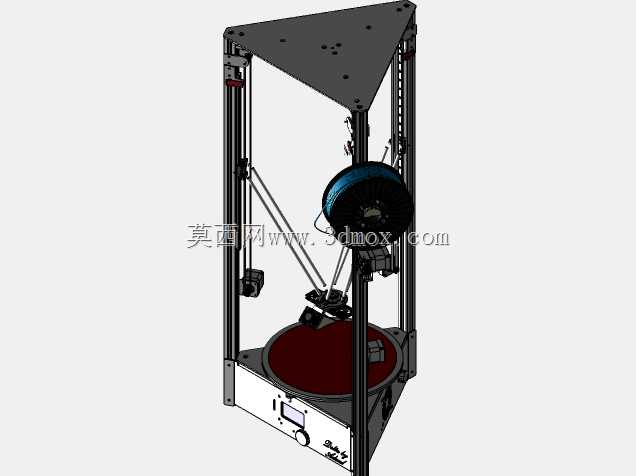

这款Delta构型的熔融沉积成型设备，主要面向个人创客、小型工作室以及中小学科创教育场景使用，能够满足小尺寸定制零件、创意手办、教学演示样件、工装夹具原型的快速制作需求，相比传统笛卡尔结构的同级别打印设备，它在同等占地面积下拥有更高的Z轴成型高度，同时运动惯量更低，打印曲面类零件时的速度表现更具优势。设备整体采用立式三角框架布局，三根平行布置的线性导轨沿圆周等角度分布，每根导轨上的滑台通过并联碳纤维臂与中心打印头连接，通过三个滑台的协同上下移动，即可实现打印头在XYZ三个维度的空间定位，这种结构省去了X、Y轴的横向传动部件，既减轻了运动端的整体重量，也降低了传动环节带来的累计误差。设备底部设置圆形加热工作台，热床表面采用磨砂涂层处理，能够提升PLA、ABS等常见打印耗材的首层附着能力，圆形的台面设计刚好匹配并联臂的扇形运动范围，最大化利用了成型空间，避免了方形台面边角区域无法被打印头覆盖的空间浪费。设备侧部集成了外置耗材挂架，可直接挂载1kg标准规格的耗材卷盘，耗材通过导料管直接送入打印头挤出机构，走线路径短且阻力小，能够减少远程送料带来的挤出滞后问题，挂架位置预留了足够的转动空间，耗材卷盘转动送料时不会与框架主体产生干涉。框架顶部采用三角加固结构连接三根导轨顶端，既提升了整体结构的刚性，减少高速运动时的框架共振，也为顶部的限位开关、走线槽提供了安装位置，所有电气走线都沿型材凹槽内部布置，外观整洁同时避免了运动部件剐蹭线路的风险。设备底部的控制仓集成了主控板、电源模块以及操作按键，仓体外壳预留了散热格栅，能够保证长时间连续工作时内部电子元件的热量及时散出，底部的可调支撑脚可以根据放置台面的平整度进行微调，保证框架整体处于垂直状态，避免成型件出现层纹偏移的问题。在安装边界上，设备整体占地面积仅相当于一张小型边桌的尺寸，不需要额外的专用工作台，普通家用书桌、实验室操作台都可以直接放置，设备运行时的噪音控制在可接受范围内，适合在办公、教学环境下使用，不需要单独设置隔音空间。
