采用IGUS组件搭建的桌面级FDM3D打印设备

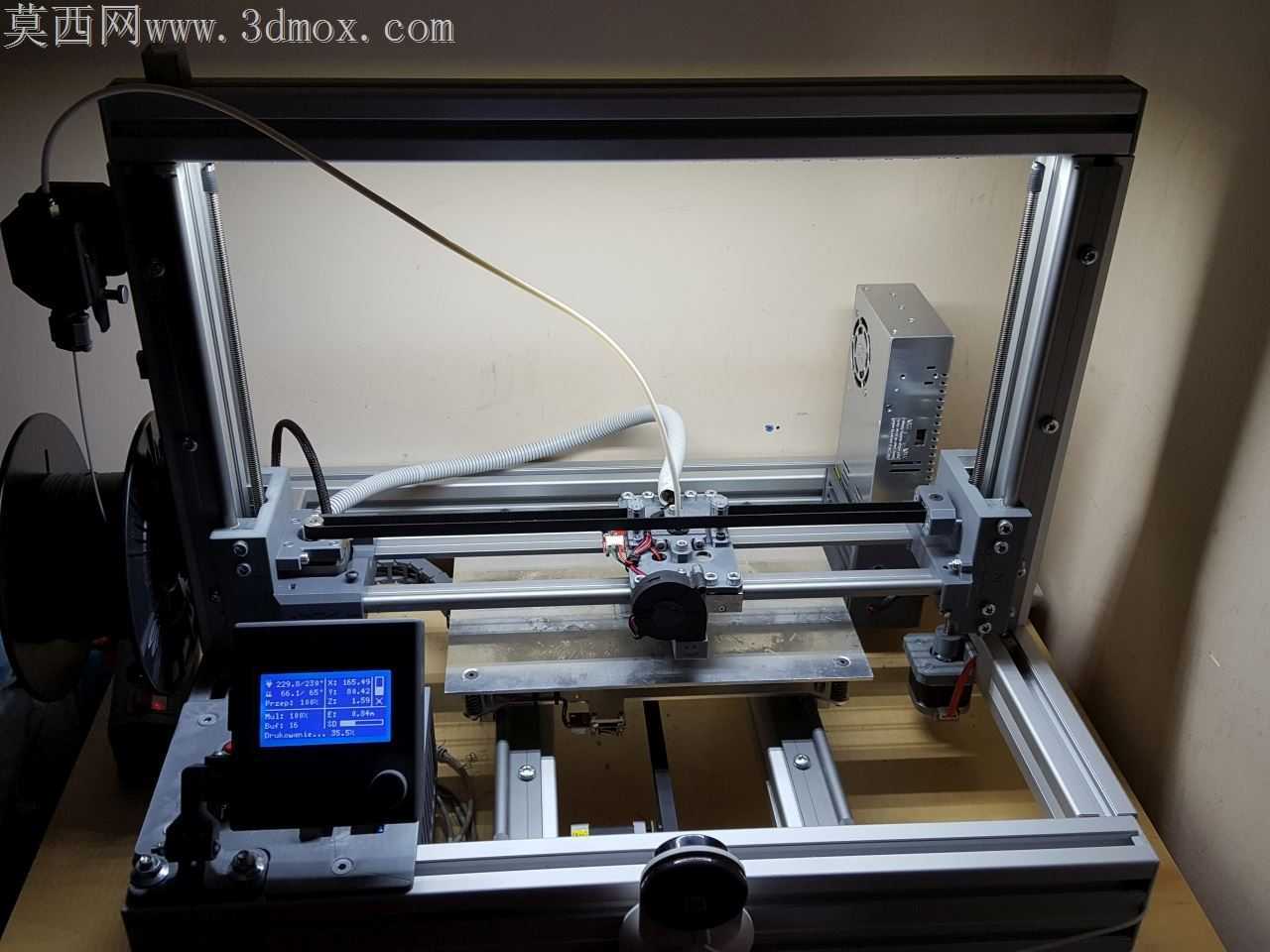

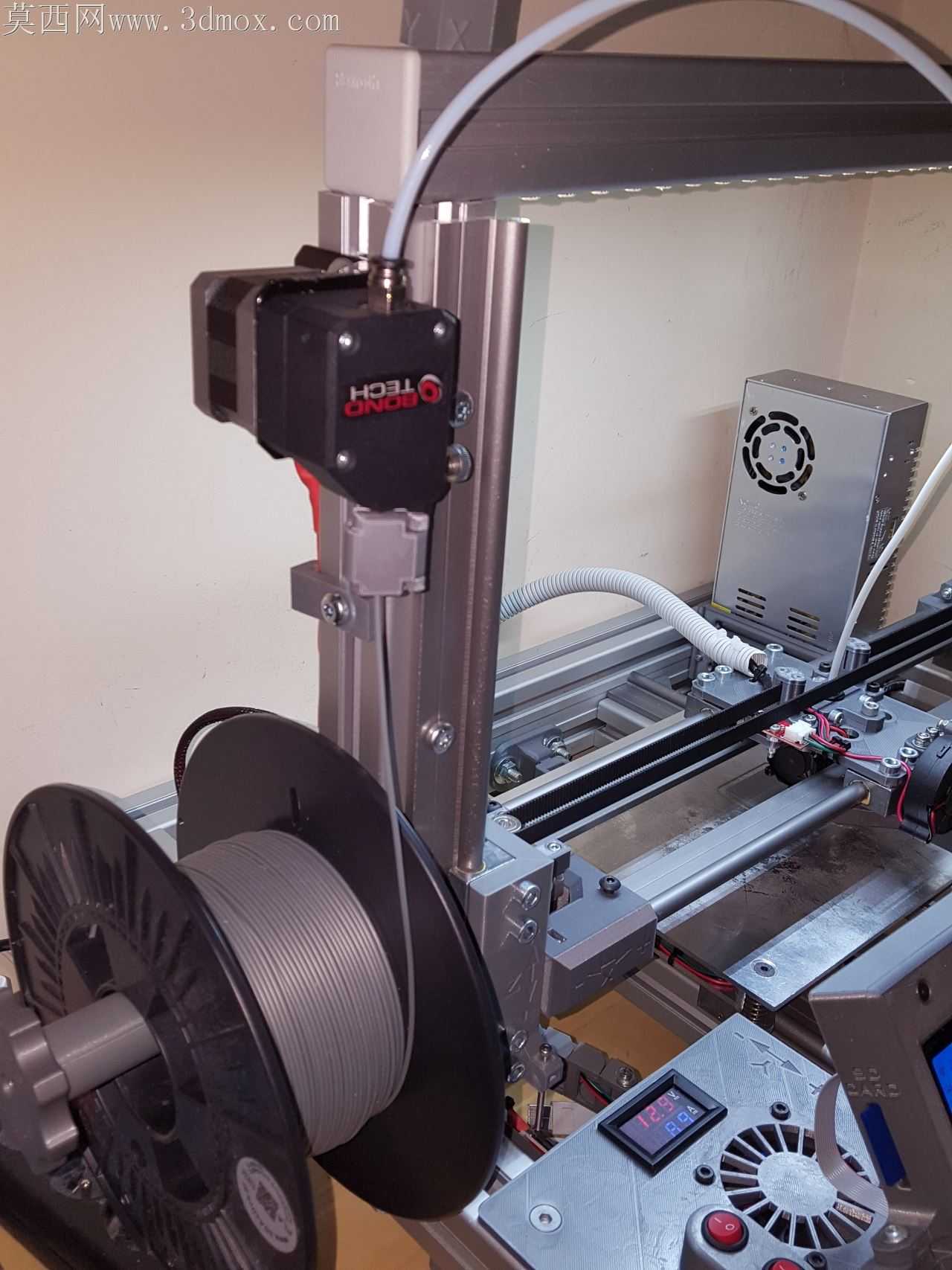

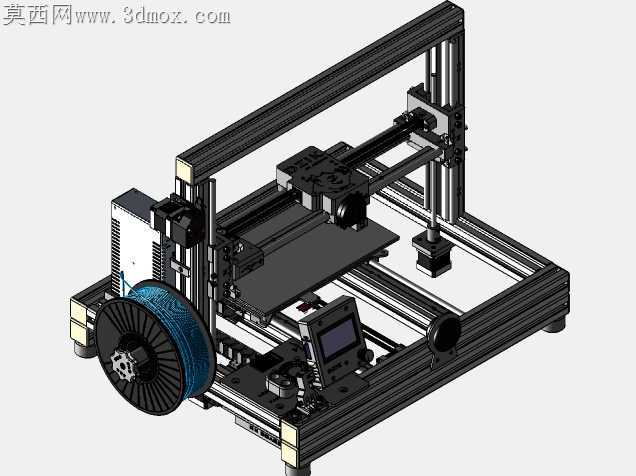

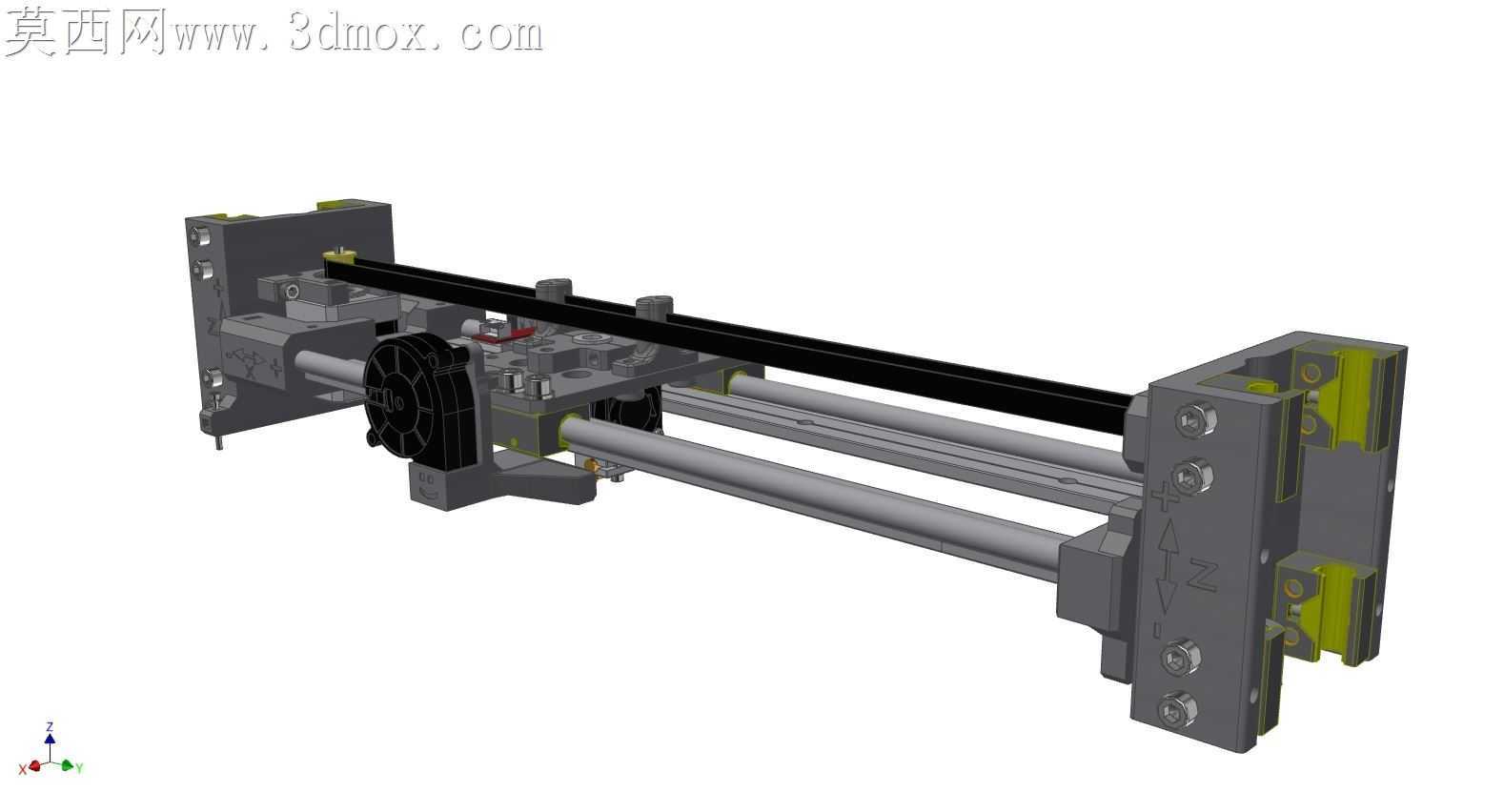

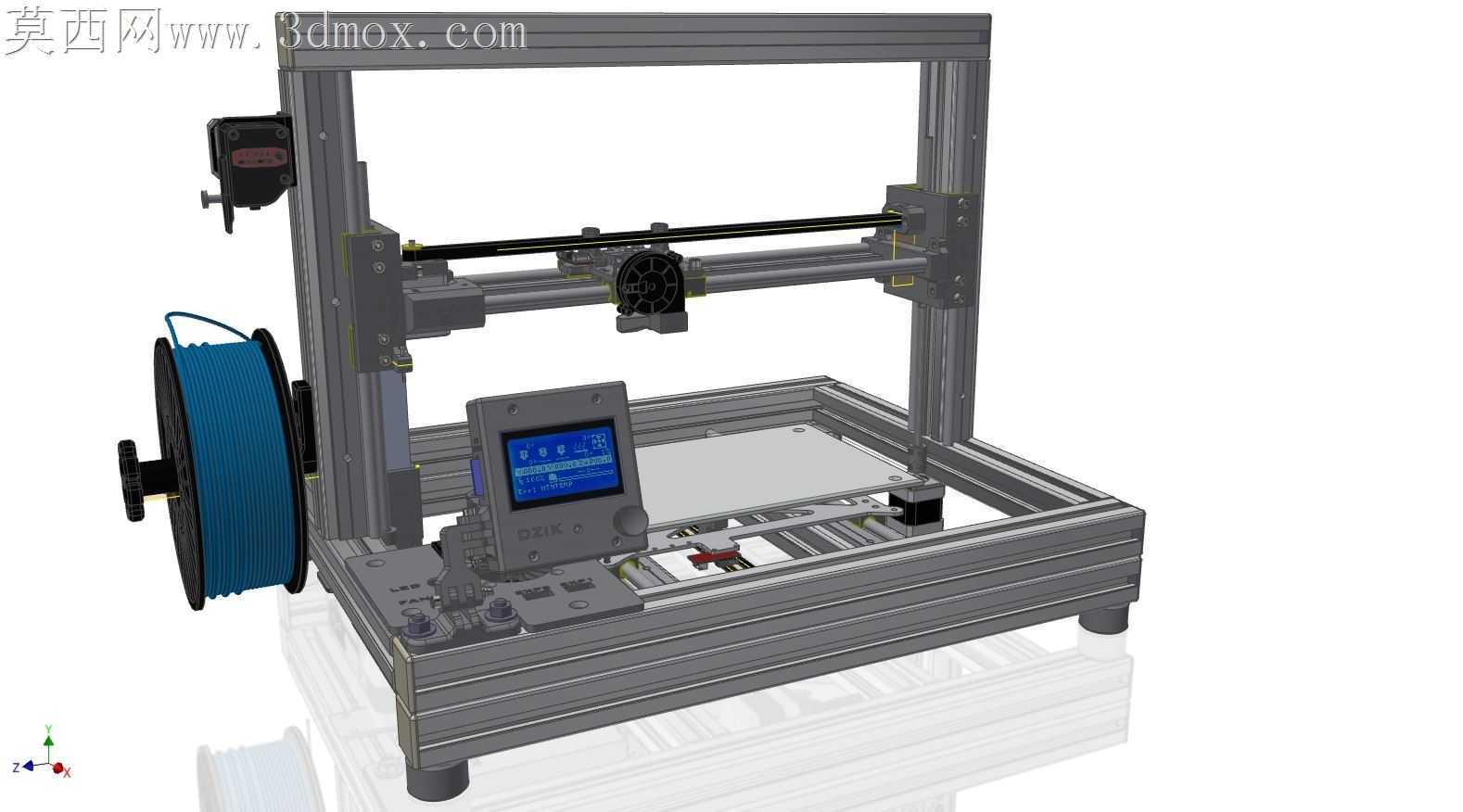

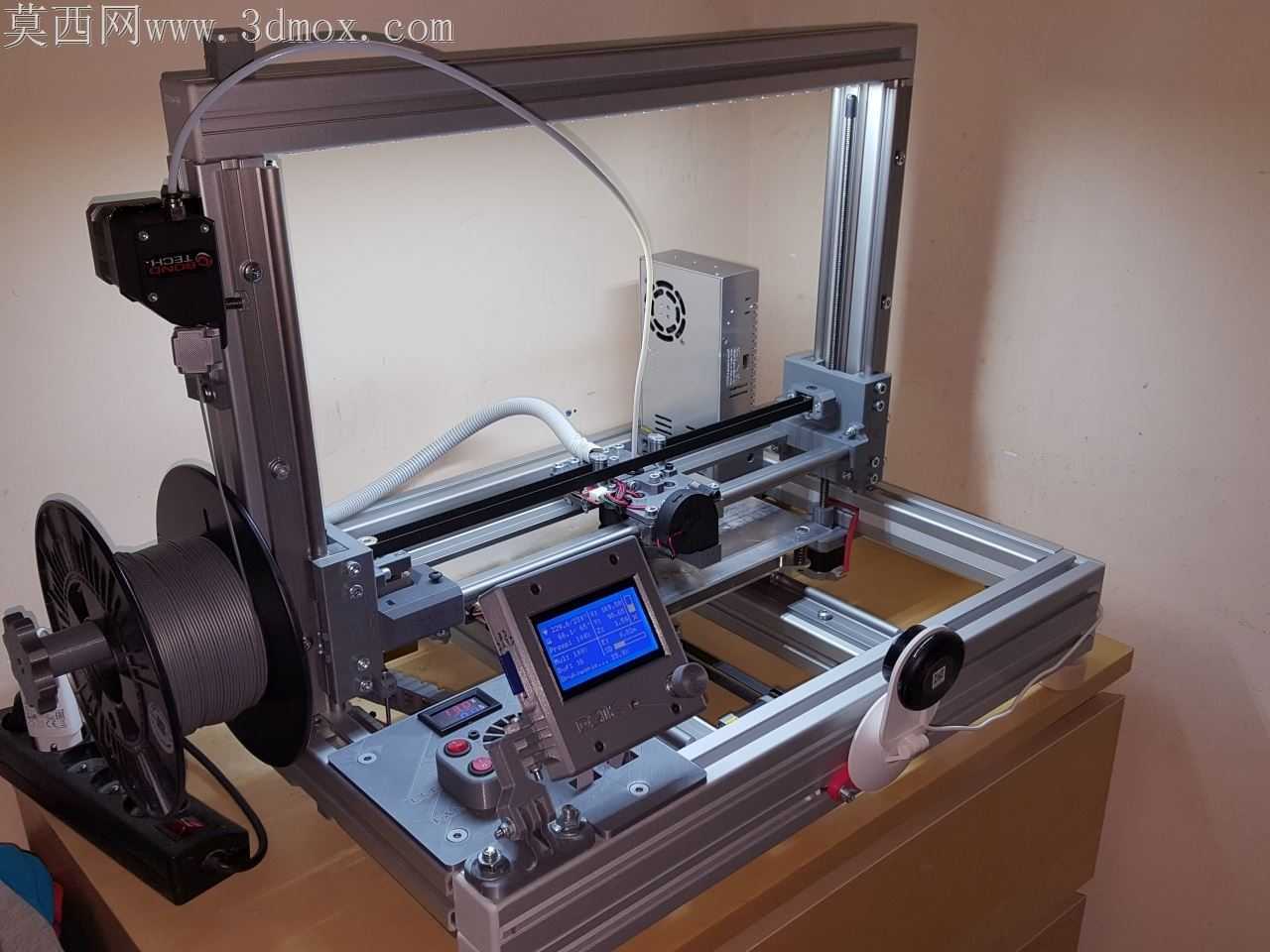

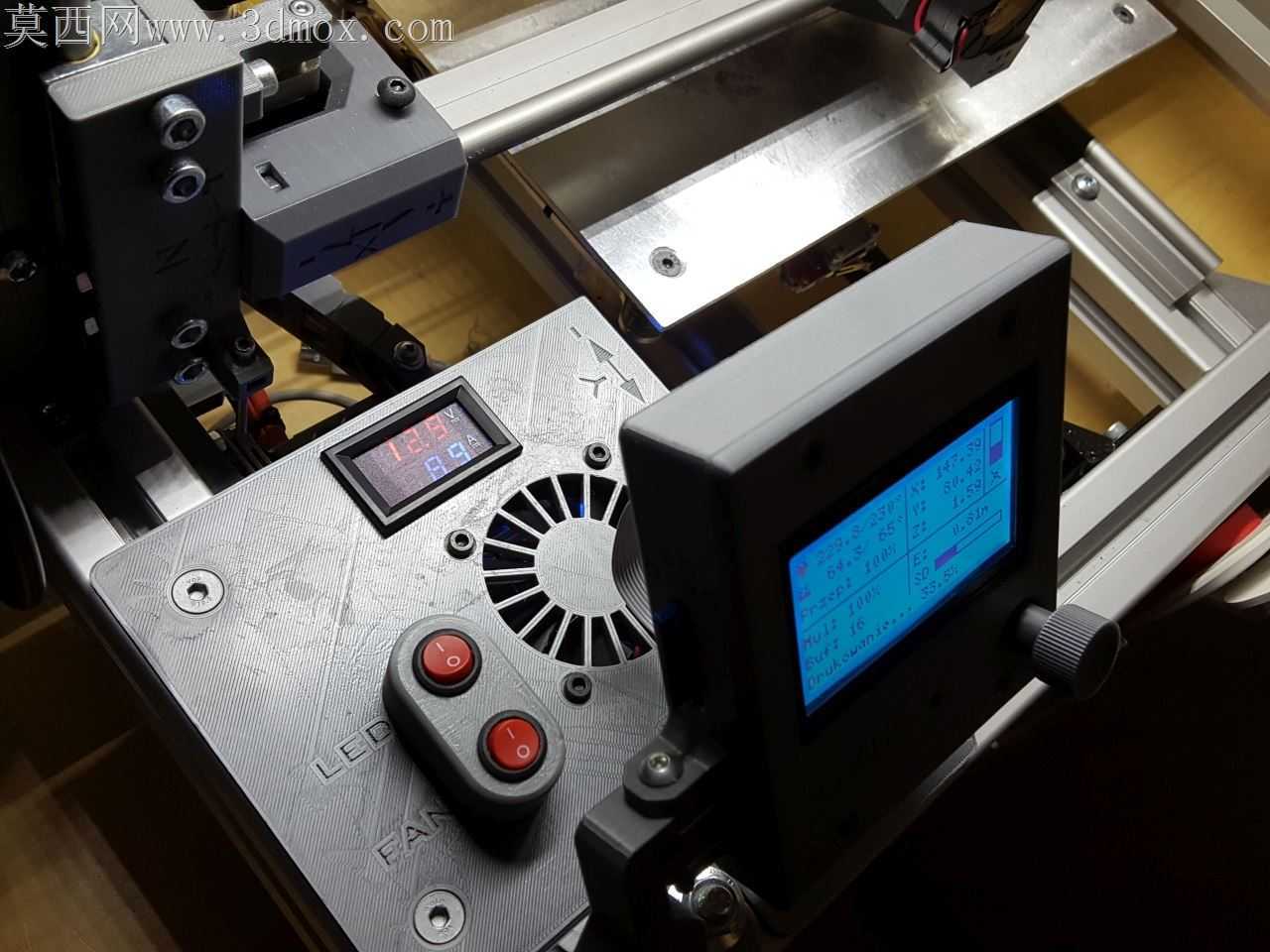

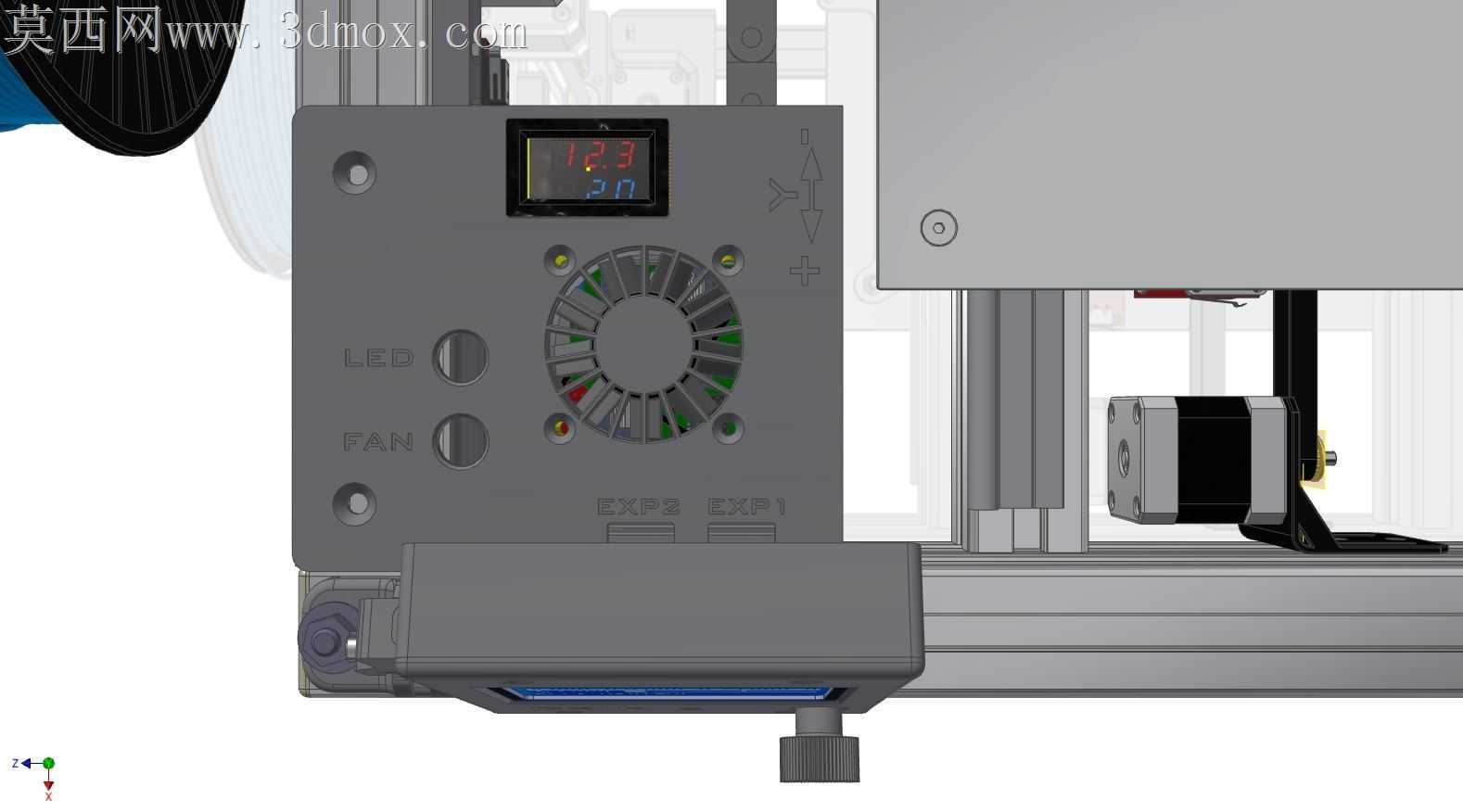

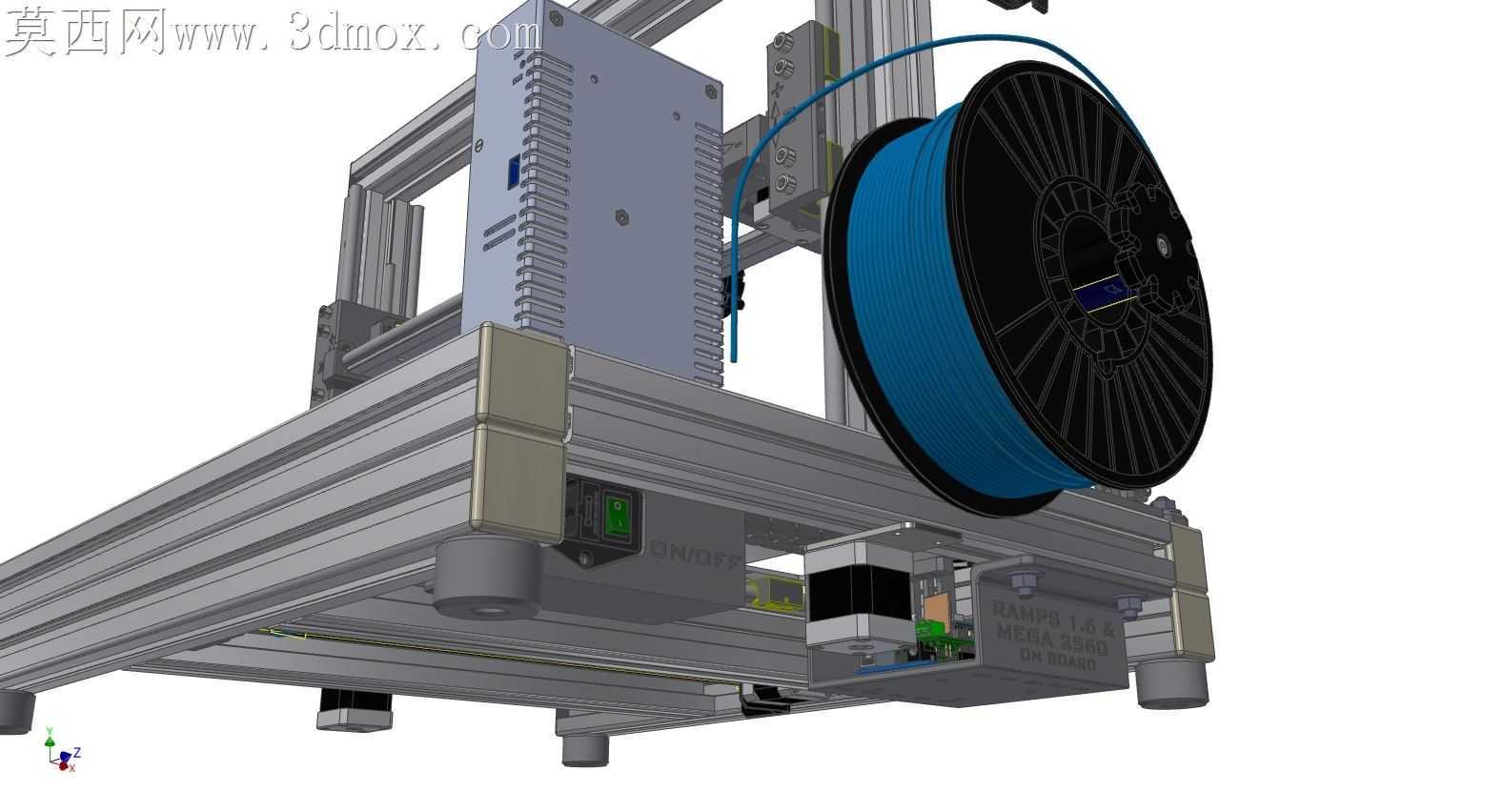

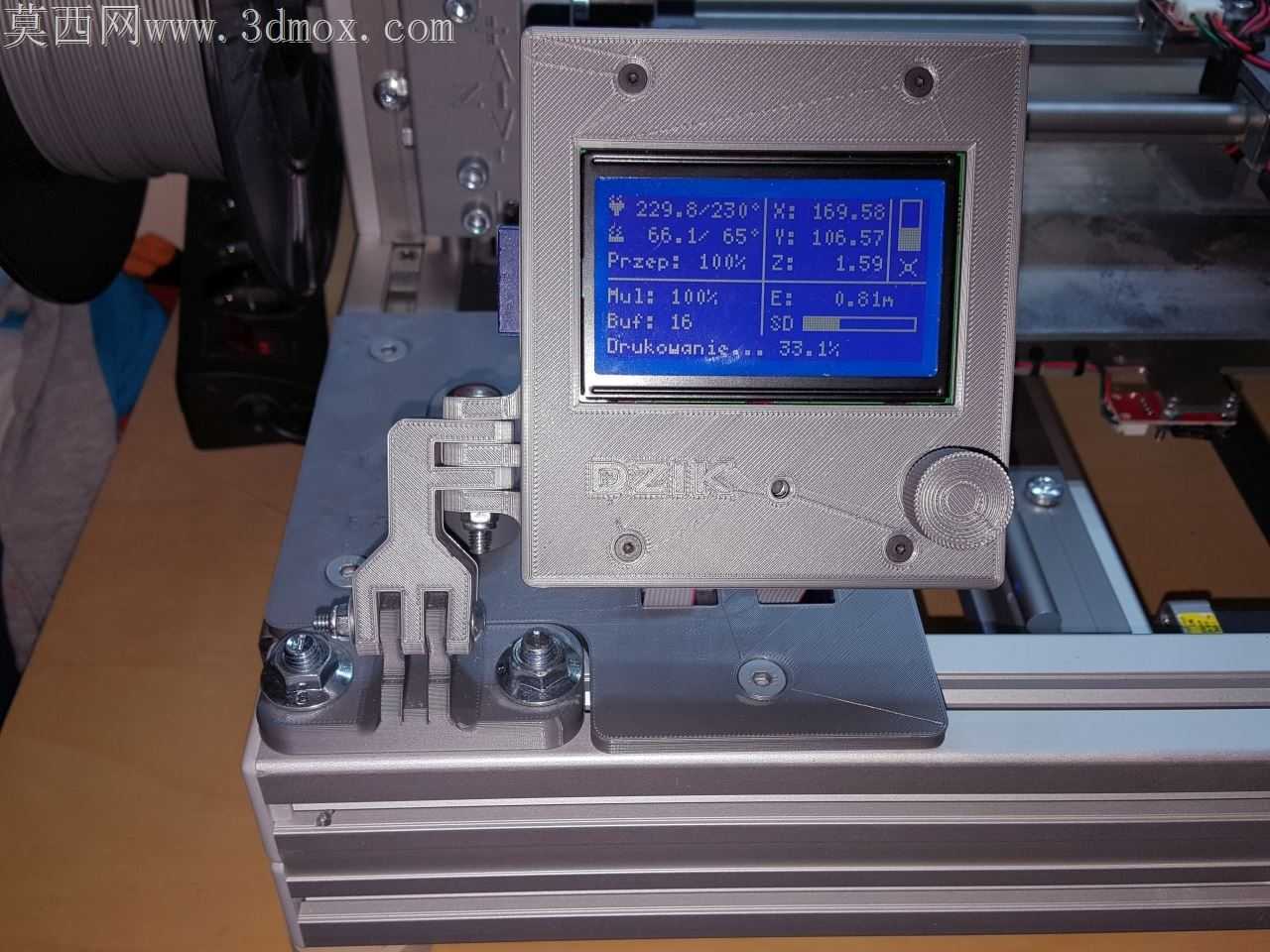

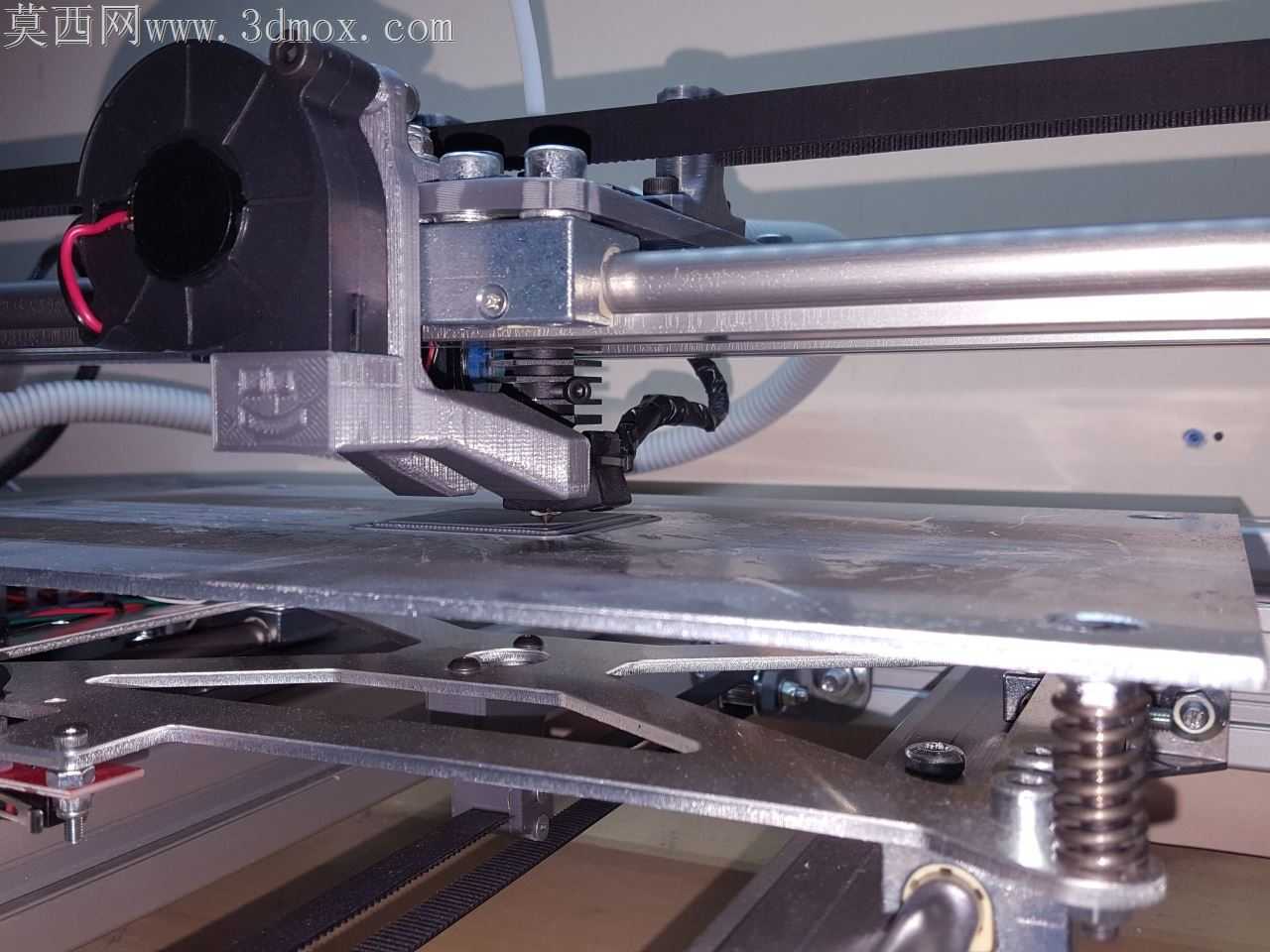

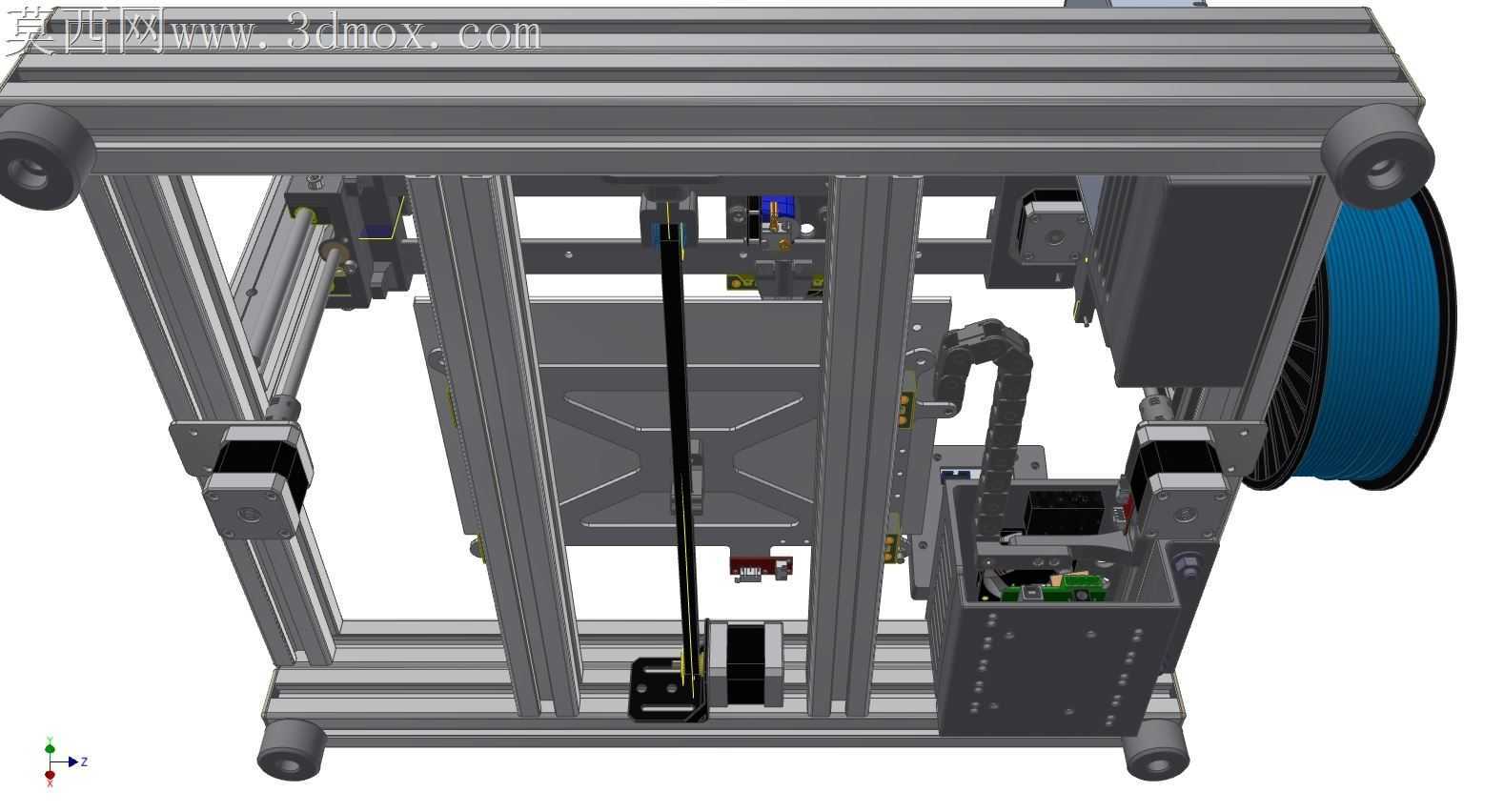

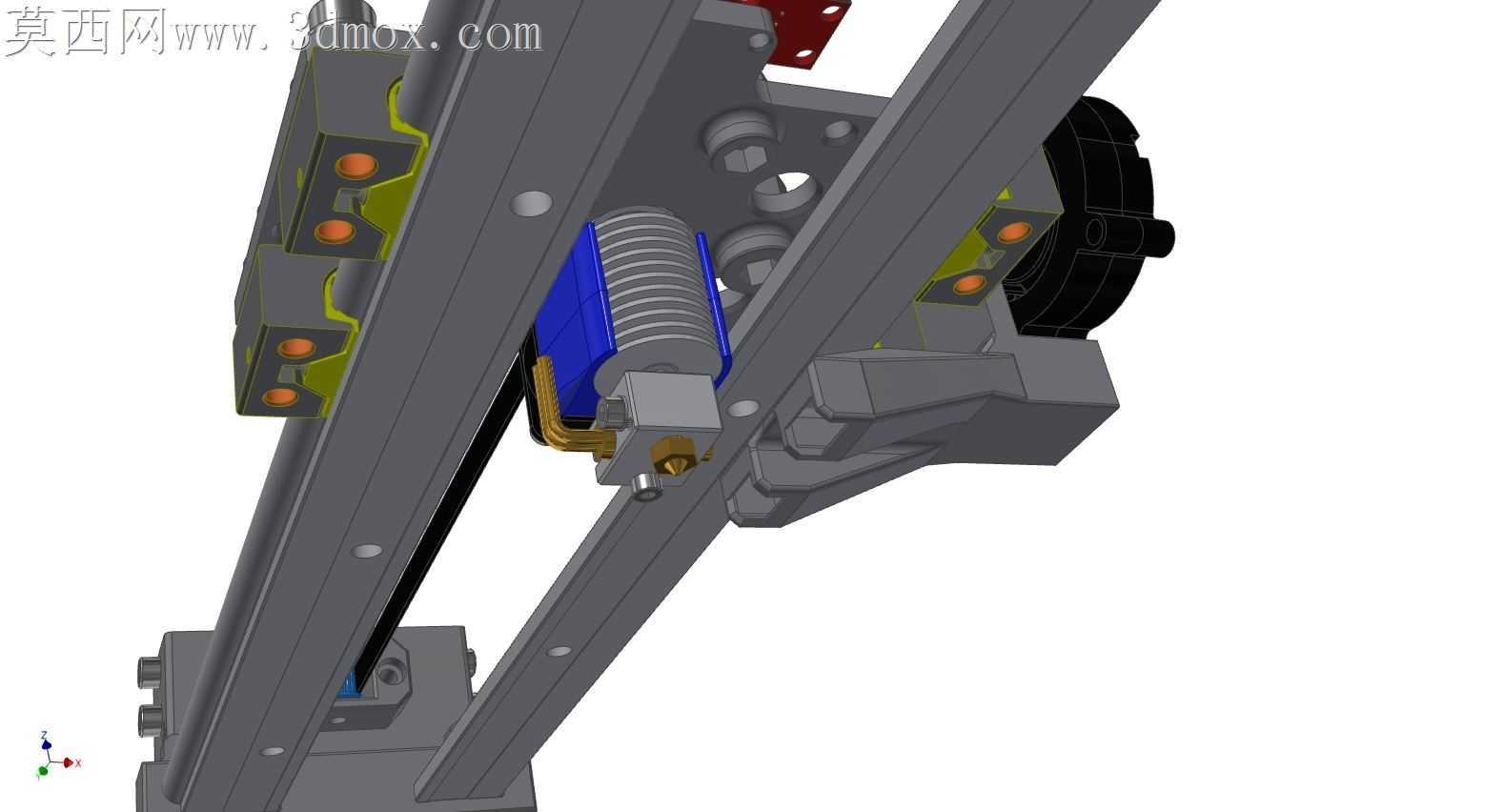

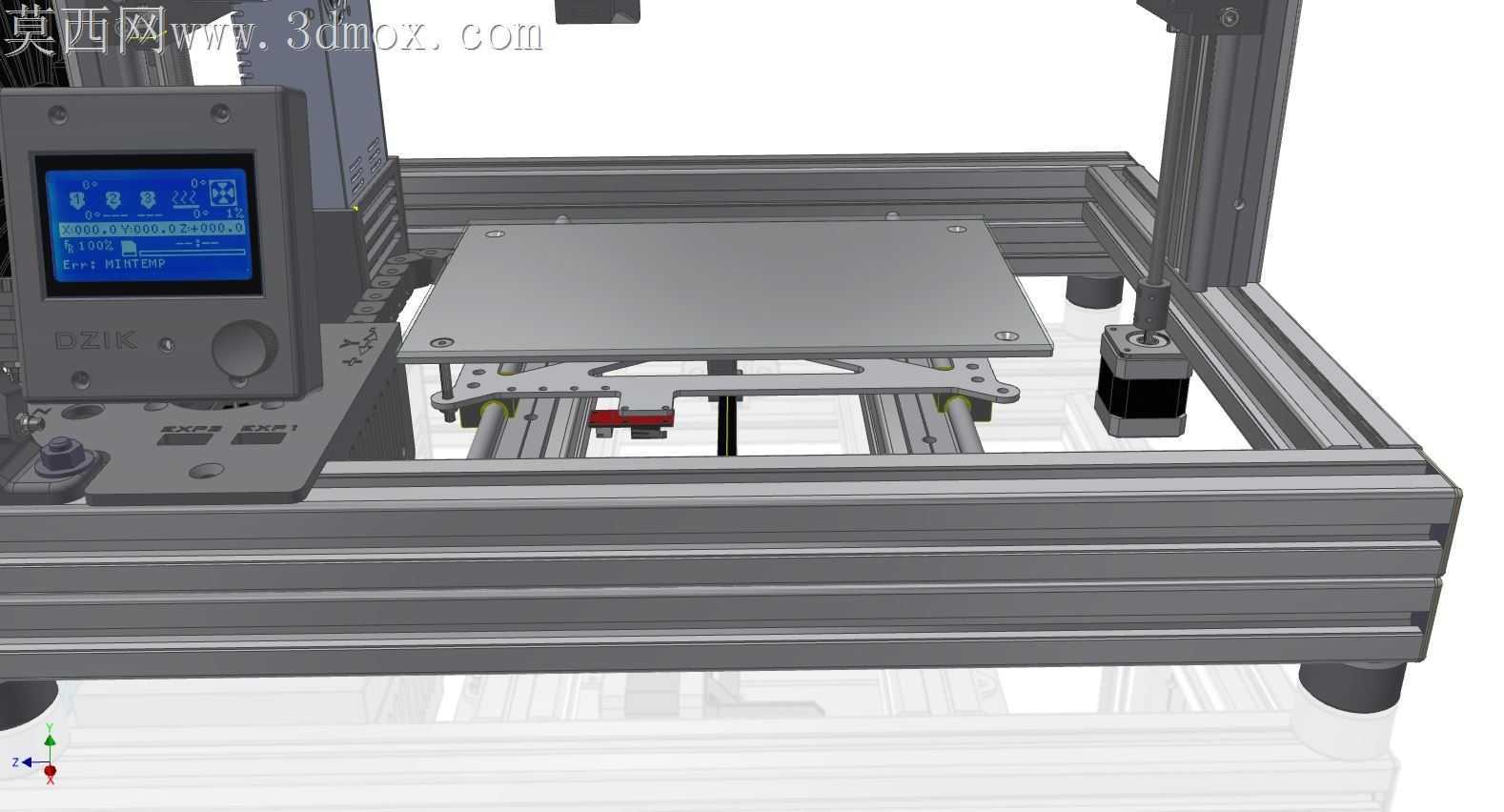

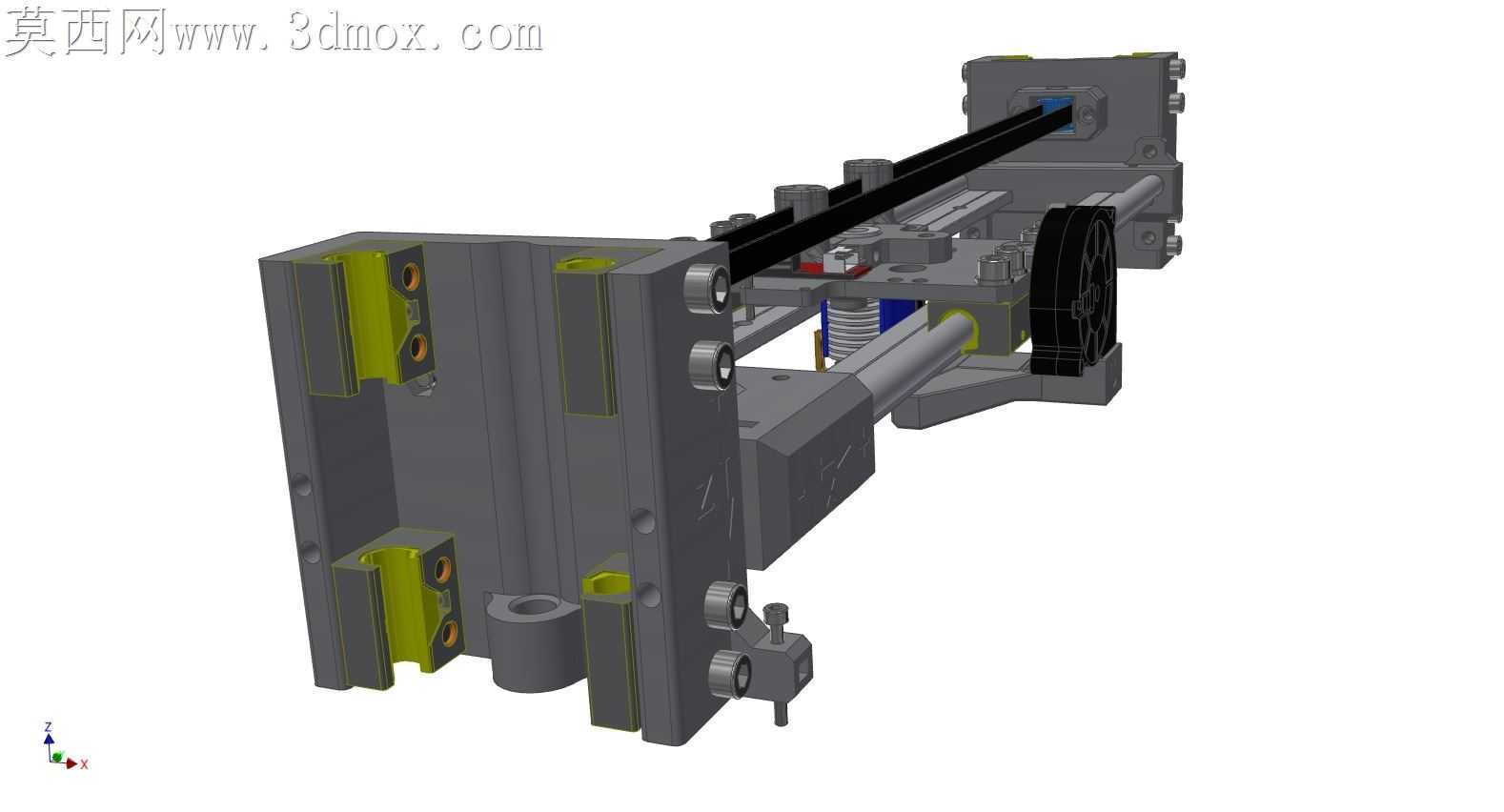

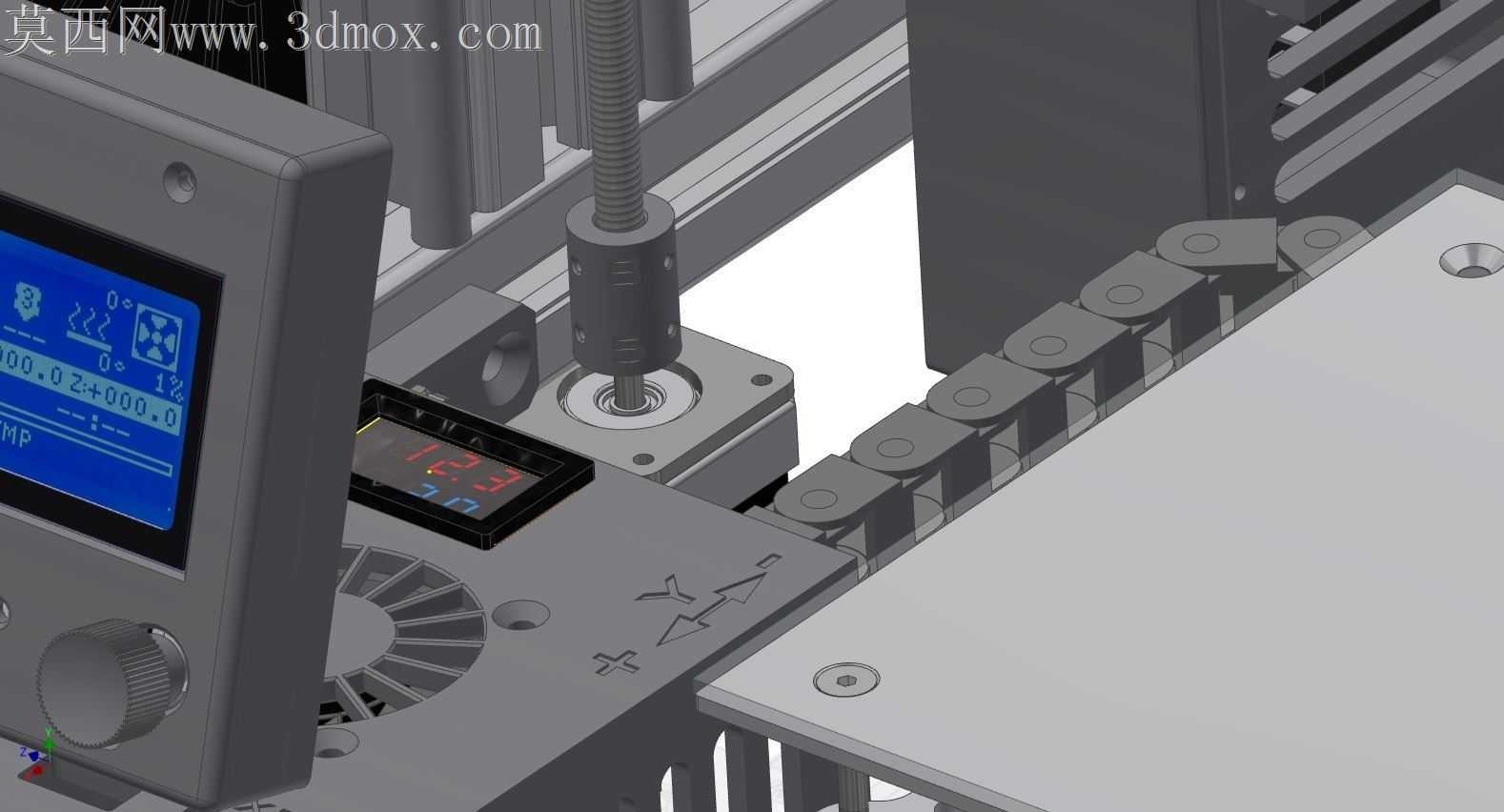

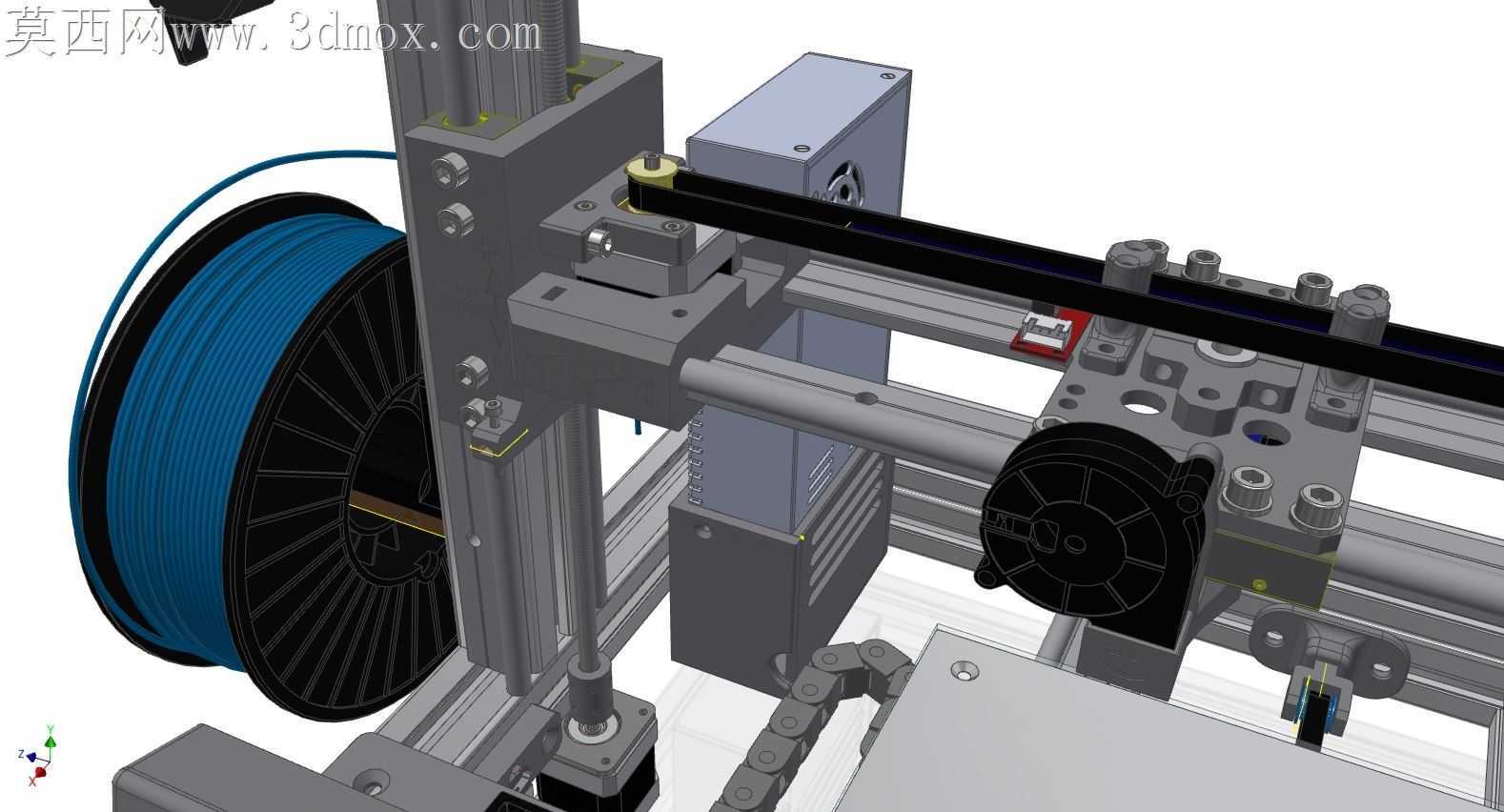

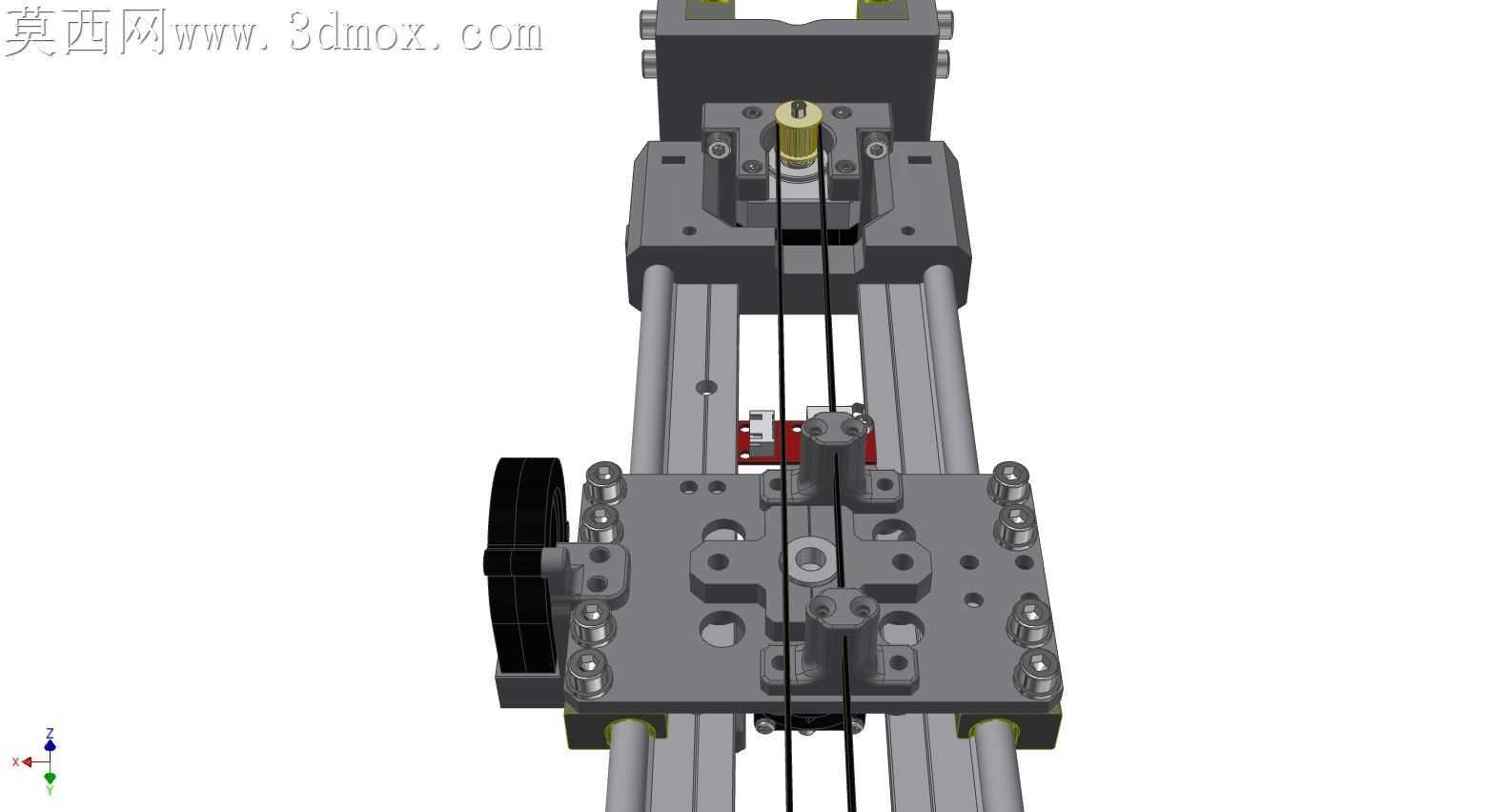

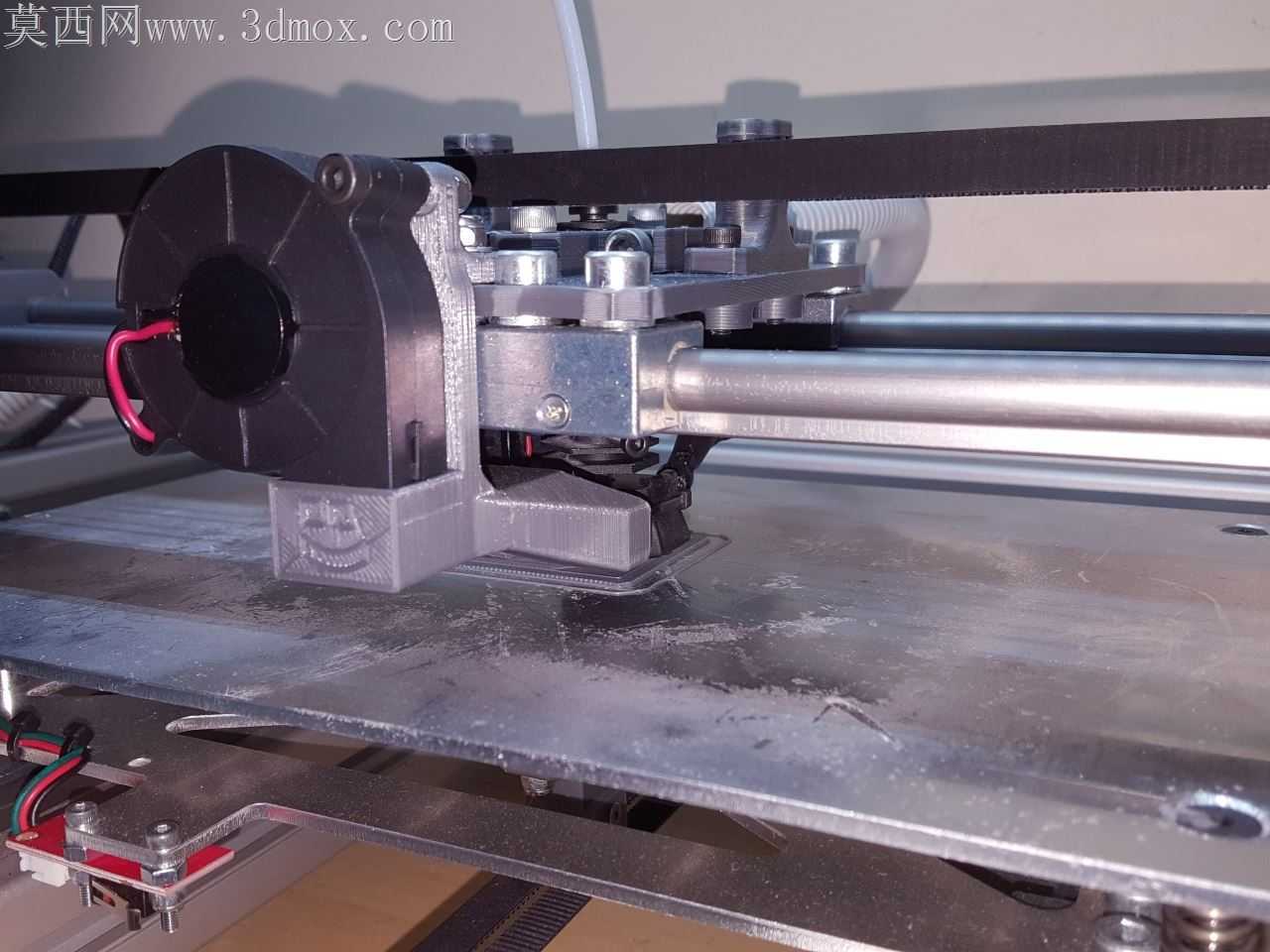

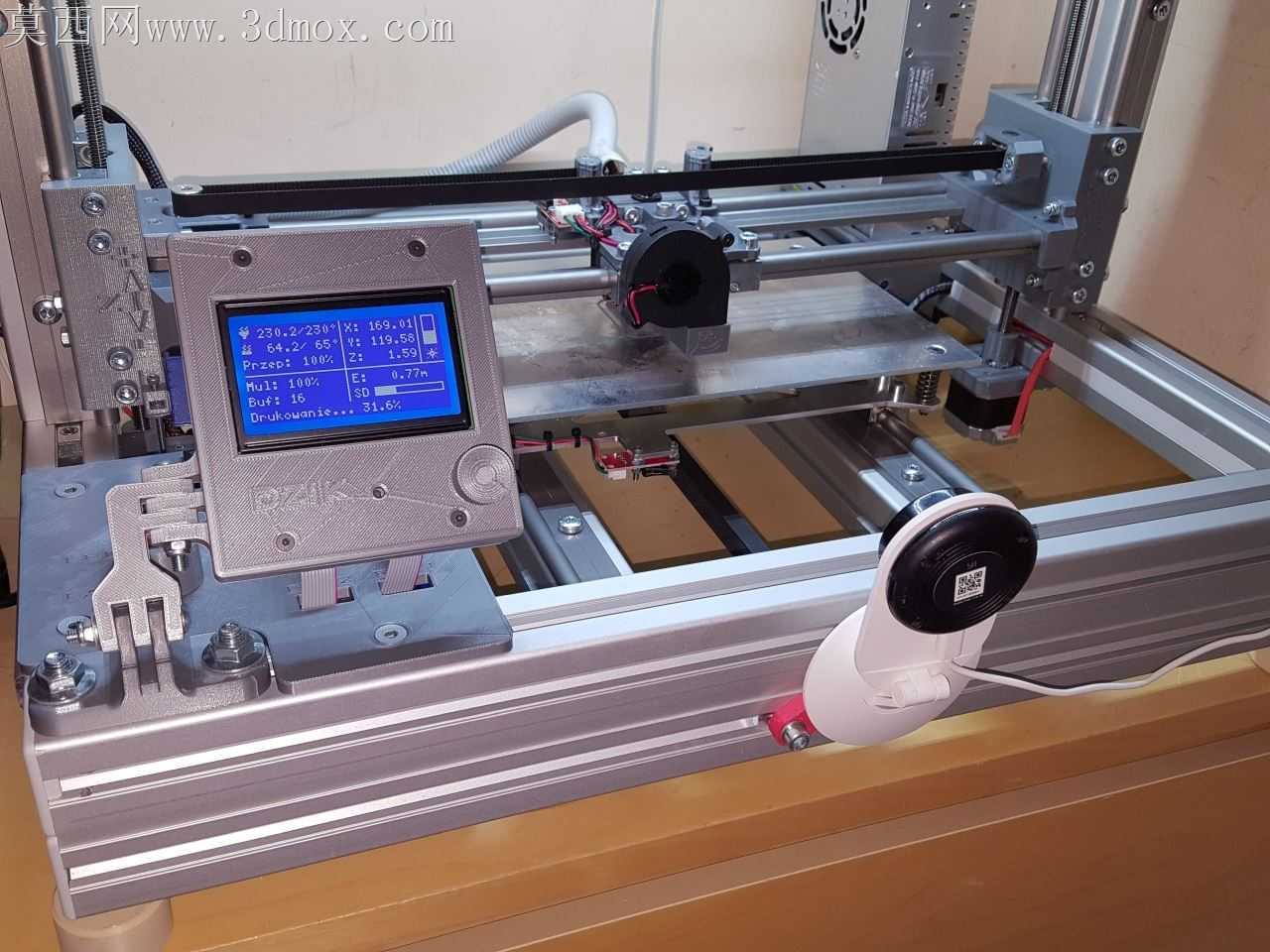

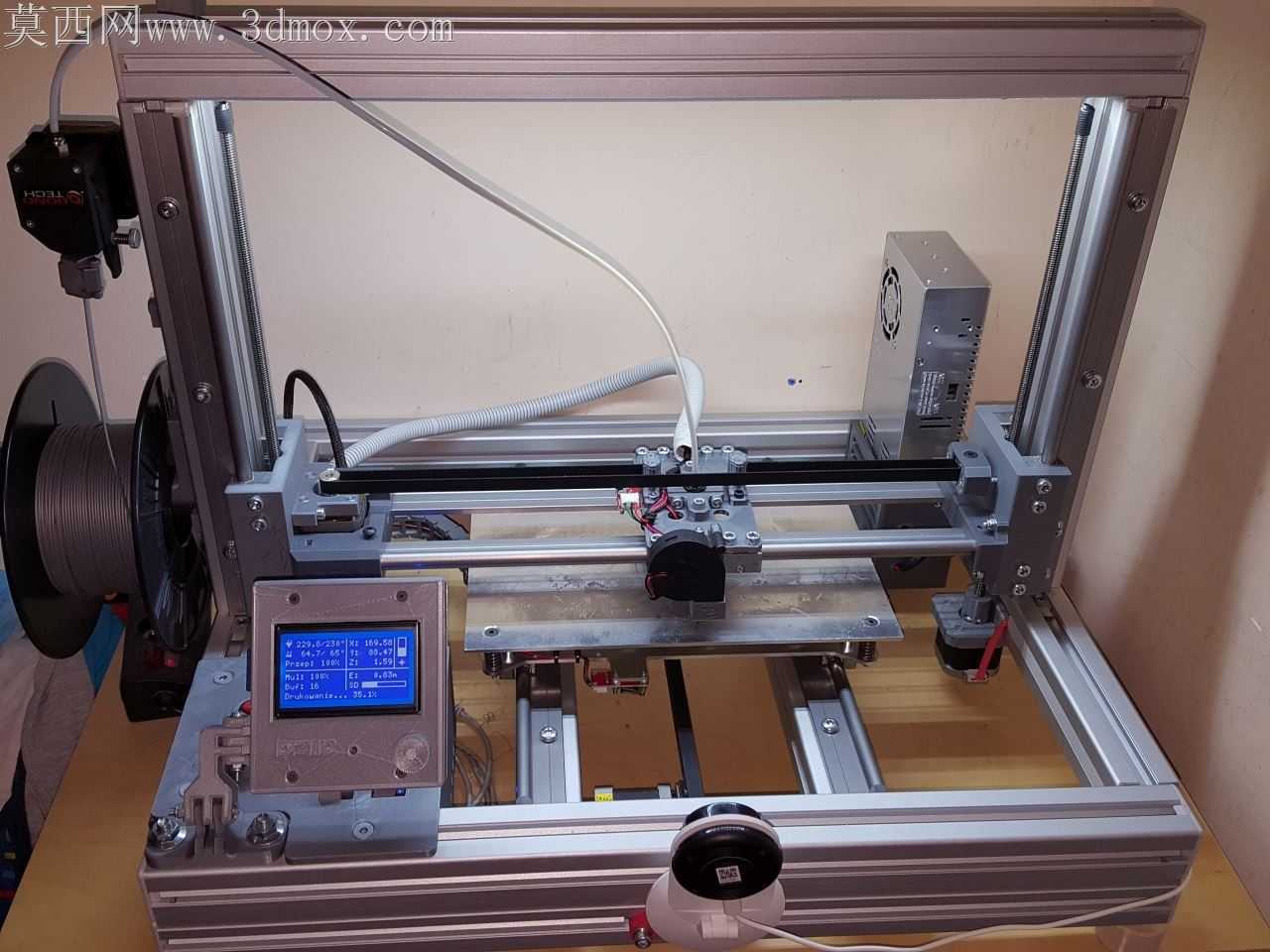

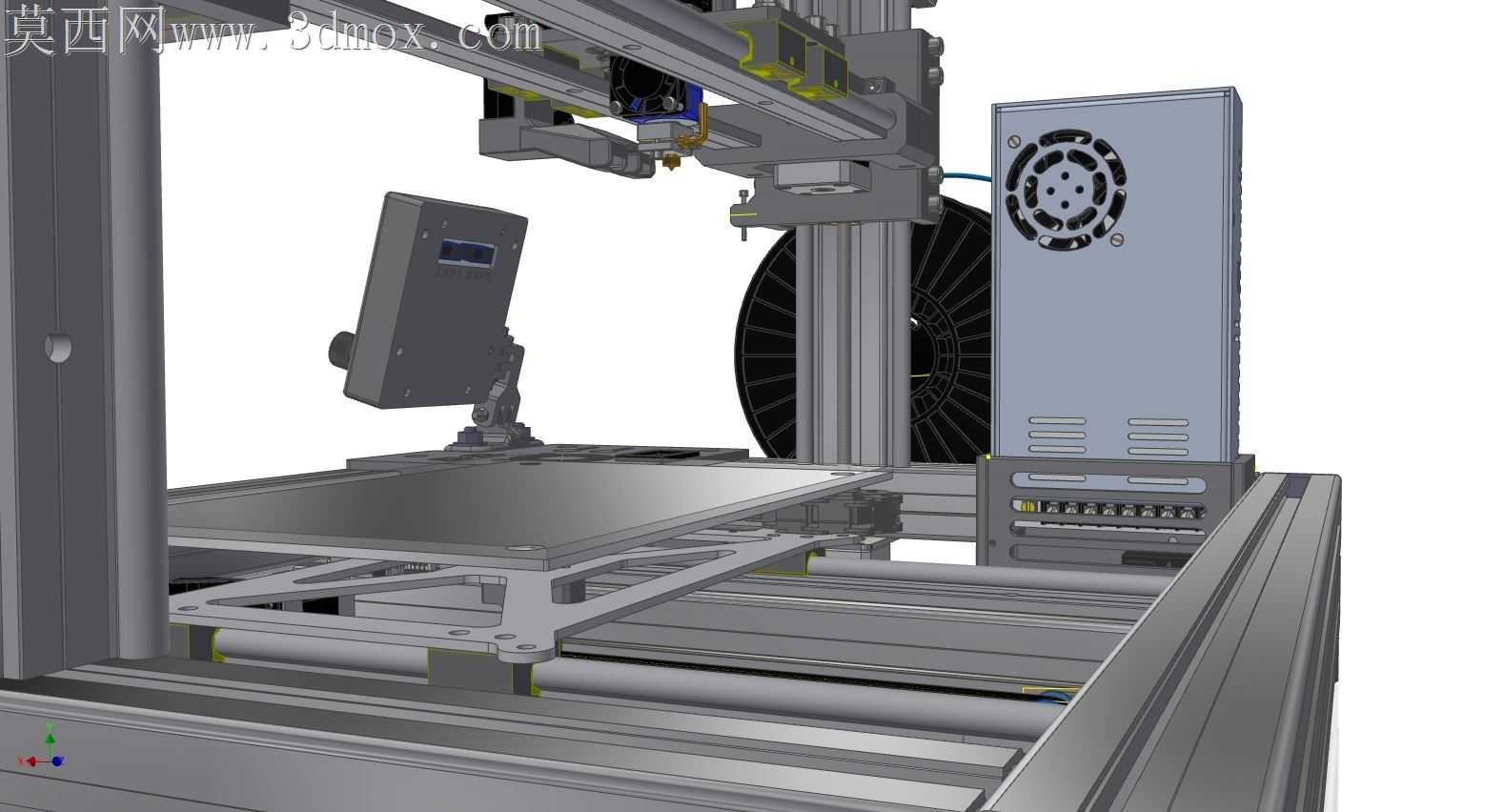

桌面级FDM设备长期存在运动件磨损快、框架共振导致层纹明显的痛点，这款采用IGUS标准组件搭建的机型，从装配逻辑层面做了大量适配性调整，规避了DIY机型常见的公差累积问题。料架直接固定在框架左侧型材上，没有采用常见的悬臂式外置结构，料盘转动时的径向跳动不会传递到Z轴立柱，送丝路径从料盘引出后直接接入挤出头，整段送丝管的弯折半径控制在IGUS工程塑料拖链允许的最小曲率以上，长时间打印柔性耗材也不会出现送丝卡顿。框架所有铝型材的连接角件都做了沉头孔避让，螺栓锁紧后端面与型材表面齐平，不会干涉运动模组的行程限位，X轴的IGUS直线轴承直接卡装在型材导轨上，没有额外加装转接板，减少了一层装配公差链，打印头移动时的平行度误差能控制在0.02mm以内。Z轴的双丝杆同步带隐藏在型材槽内，没有外露在设备外侧，日常操作时不会被线材或者工具剐蹭到，同步轮的张紧结构直接集成在电机安装座上，不需要额外加装张紧轮，调整皮带张力时只需要拧动安装座上的顶丝，不会改变电机的输出轴同轴度。设备正面的操控屏采用嵌入式安装，屏幕边框与型材面板的缝隙控制在0.1mm，没有突出的按键结构，打印时误触的概率大幅降低，底部的四个调平螺母采用大直径防滑手拧结构，不需要借助扳手就能完成平台调平，螺母下方垫有IGUS的工程塑料垫片，反复调平也不会磨损型材端面。挤出头的散热风道直接对着IGUS的运动滑块吹风，长时间连续打印时，滑块处的温度不会超过工程塑料的许用温度，避免了热胀冷缩导致的运动卡顿，所有线束都沿着型材内侧的槽路布置，用线卡固定后不会垂落到运动区域，打印大尺寸模型时不会出现剐蹭耗材的问题。设备后侧的电源接口与开关集成在同一块安装板上，接线时不需要拆开整个框架侧板，后期维护更换电源只需要拧下两颗固定螺丝就能完成操作，没有多余的走线冗余。
