转盘式多工位阀盖螺旋压合作业设备

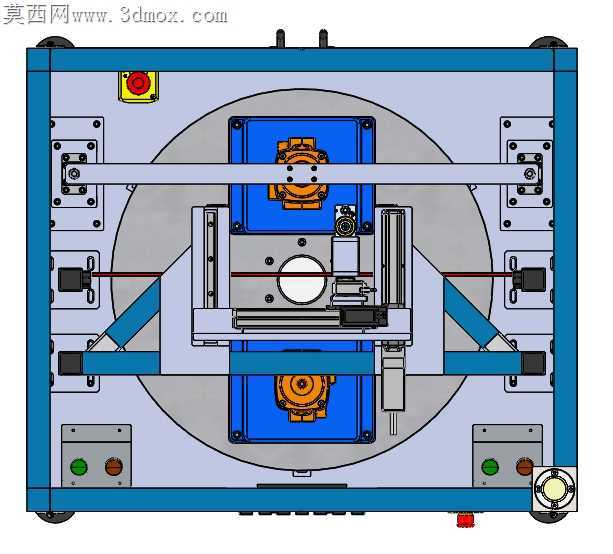

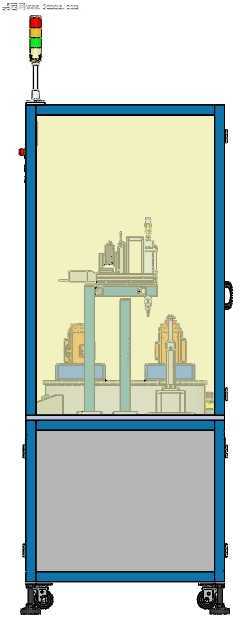

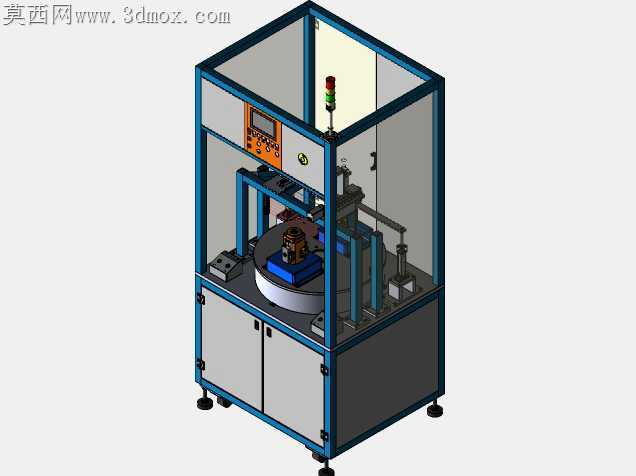

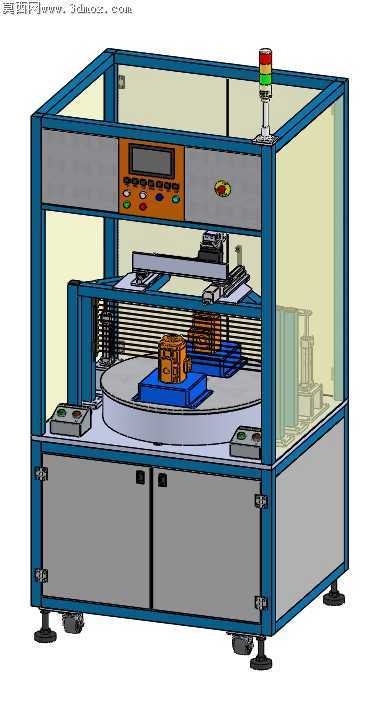

车间里做阀盖压合工序最头疼的问题，从来不是压力够不够，而是单工位上下料的空程浪费，还有人工对位时阀盖倾斜导致的密封圈切边报废。这套设备用四工位转盘做承载，把上料、预对位、螺旋压合、下料四个环节拆分到不同工位同步作业，压合头工作的时候，操作工可以在上下料工位完成工件取放，没有等待空挡。转盘下方的凸轮分割器选型特意留了15%的扭矩余量，毕竟带载转位时，工位上的夹具和工件总重接近四十公斤，启动瞬间的惯性冲击如果卡着额定值选，用不到半年分割器的滚针轴承就会出现点蚀。压合工位的螺旋进给机构没有用普通气缸直压，而是搭配了伺服电机驱动的滚珠丝杠，压头下行的速度可以分段设置，接触阀盖前用快进速度缩短行程，接触密封圈后自动切换到工进速度，螺旋进给的扭矩实时反馈到控制系统，一旦压合阻力超过阈值就立刻回退，避免把阀盖的螺纹孔压崩。每个工位的夹具都做了快换设计，定位销和夹块的公差带选在H7/g6，换型的时候不用重新打表找正，松开锁紧旋钮就能把夹块抽出来，适配不同尺寸的阀盖时，换型时间能控制在十分钟以内。设备框架用铝型材拼接的时候，特意在压合工位对应的型材腔里塞了减震橡胶条，压合瞬间的冲击力不会顺着型材传导到整个机架，操作面板上的显示屏不会因为长期震动出现接线松动。顶部的三色灯直接和工位的检测传感器联动，哪个工位出现工件放歪、压合超差的情况，对应工位的提示会直接触发红灯报警，不用操作工挨个排查问题。安全防护的光栅装在上下料工位的开口处，光栅的检测高度覆盖了从转盘面到机架上沿的整个区间，只要手伸进去转盘会立刻锁止，不会出现误转位的安全隐患。压合头旁边装的吹气嘴角度调了三次，最终对准压合完成后阀盖表面的铁屑位置，压头回退的时候自动吹气清理，不会让铁屑夹在夹具定位面上造成后续工件放不平。转盘下方的接屑盘做了倾斜导槽，掉下来的铁屑和密封圈残边会顺着导槽滑到设备侧面的收纳盒，清理的时候不用伸手到设备内部掏。电控柜放在设备底部的腔室里，走线的时候把动力线和信号线分开走不同的线槽，避免伺服电机的脉冲信号干扰传感器的检测精度，柜门上装的散热风扇带防尘滤网，车间里的切削油雾不会飘进柜里沾在接线端子上。
