多规格法兰对夹式止回阀成套结构设计

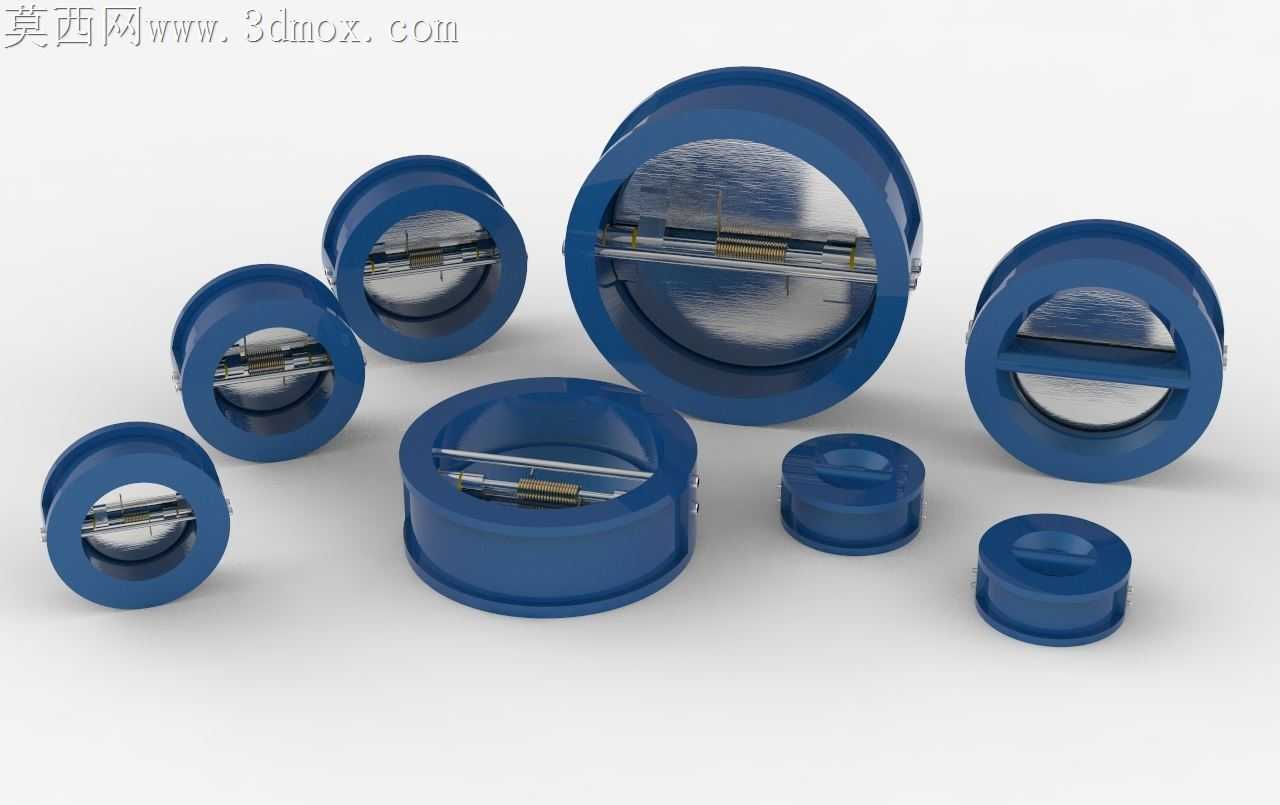

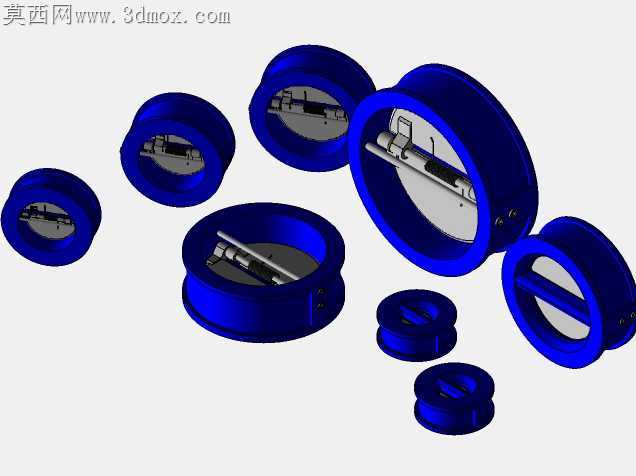

铸铁阀体铸造时极易出现法兰端面厚薄不均、阀座同轴度偏移的问题，这套止回阀在结构设计阶段就把加工适配的细节嵌进了每一处尺寸里。从DN40到DN200的全规格覆盖，没有采用统一缩放的偷懒做法，小通径型号的阀瓣转轴位置向介质流入侧偏移了1.2mm，抵消弹簧预紧力带来的阀瓣闭合卡滞风险，大通径型号则在阀体内壁增设了两道对称的导流凸台，避免大流量工况下阀瓣开启后产生高频震颤，长期撞击阀体密封面造成泄漏。

法兰端的密封槽深度没有照搬通用标准，针对铸铁件的加工余量预留了0.3mm的精镗余量，就算铸造时出现轻微的端面翘曲，普通立式车床一次走刀就能达到密封面的平面度要求，不用二次补焊或者堆焊铜层，能把单台阀体的机加工工时压缩近两成。阀瓣与转轴的配合间隙按通径大小做了梯度设置，DN100以下的小型号间隙控制在0.08mm以内，防止杂质卡入转轴缝隙造成阀瓣无法复位，DN150以上的型号间隙放宽到0.15mm，适配供水管道里常见的细小沙粒通过，不会因为微小杂质堆积造成转轴抱死。

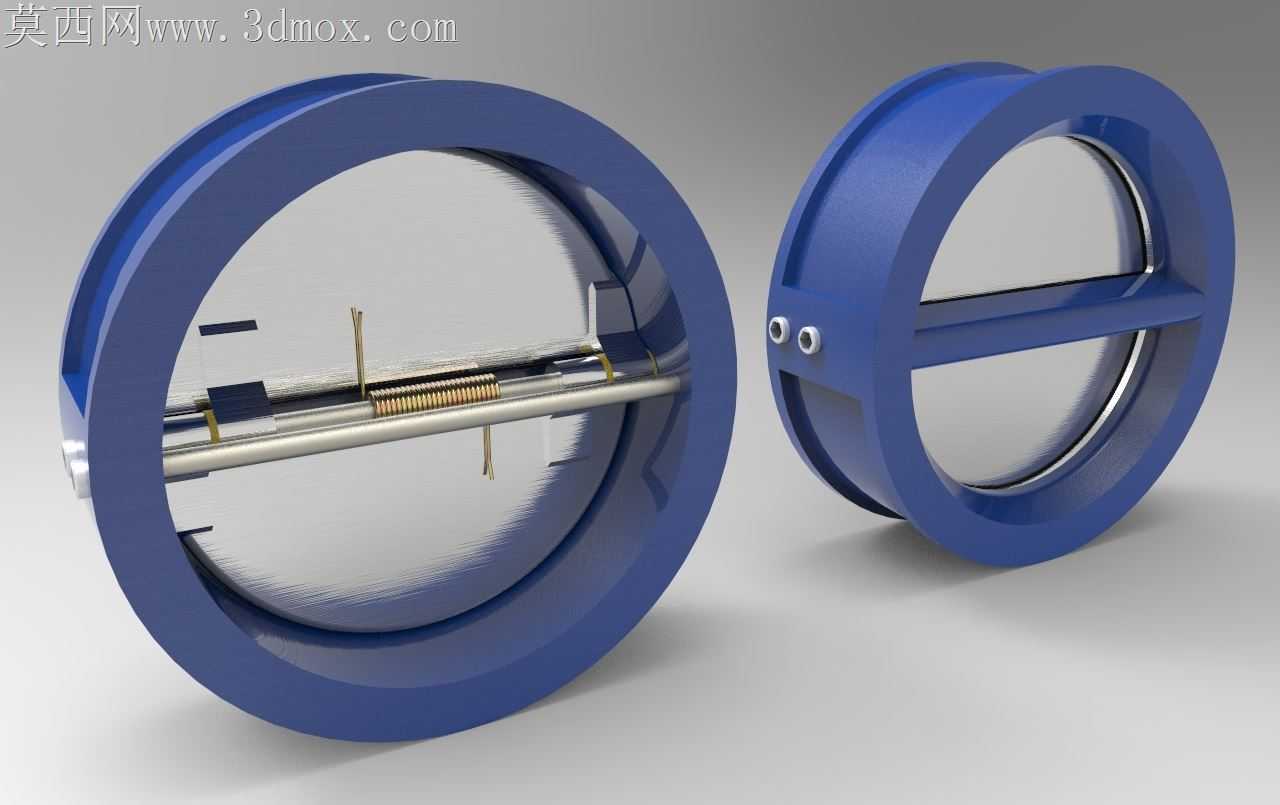

弹簧的安装位做了嵌入式沉槽设计，不用额外设置弹簧定位销，装配时直接把弹簧卡入沉槽就能完成定位，既减少了零件数量，也避免了定位销在长期水流冲击下脱落卡入密封副的隐患。阀瓣的密封面采用了微弧面设计，闭合时能顺着介质回流的压力自动找正密封位，就算法兰安装时存在轻微的管道同轴度偏差，也能保证密封面完全贴合，不会出现单侧泄漏的问题。

不同通径的阀体壁厚也做了针对性调整，没有按压力等级统一取壁厚值，DN40到DN65的小型号适当加厚了阀瓣转轴处的壁厚，承受水锤冲击时不会出现转轴座开裂，DN125以上的大通径型号则在阀体外侧增设了一圈加强筋，在不增加整体重量的前提下提升法兰端的抗变形能力，就算管道安装时螺栓锁紧力不均匀，也不会造成法兰端面变形渗漏。所有规格的止回阀都采用对夹式安装结构，阀体两端的法兰定位凸台尺寸统一匹配对应通径的标准法兰，现场安装时不用额外配置过渡垫片，直接夹在管道法兰之间锁紧螺栓即可，能大幅降低现场施工的适配难度。
