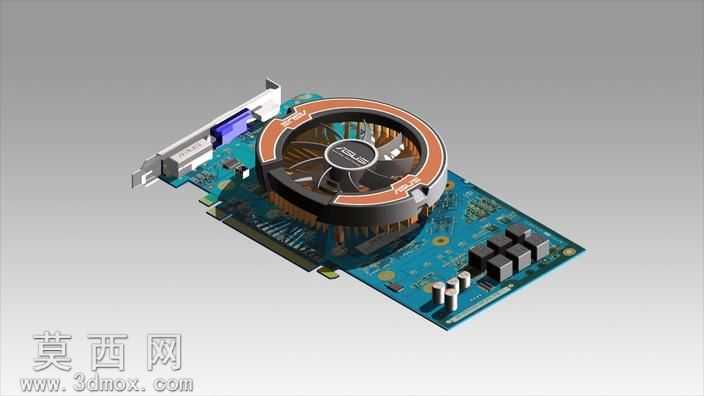

华硕EN9600GT独立显卡三维建模作品

本作品为华硕EN9600GT独立显卡的三维建模成果，建模过程依托Autodesk Inventor平台完成全流程搭建，首先对实体显卡进行结构拆解测绘，梳理出PCB基板、核心散热模组、接口组件、供电元件四大核心模块的尺寸参数与装配逻辑。建模阶段先绘制PCB基板的二维草图，精准定位板上电容、电感、显存颗粒、供电MOS管的排布位置，通过拉伸、阵列等基础特征完成板载元件的实体构建，所有元件的尺寸比例严格参照实物校准，电容的圆柱形态、电感的方块结构、显存颗粒的贴片造型均做了精细化还原，板上的走线区域虽未做完全复刻，但预留了对应的纹理分区以还原真实板卡的视觉层次。核心散热模组部分，先构建圆形散热鳍片组的环形基体，通过圆周阵列完成数十片细密鳍片的排布，鳍片的厚度、间距均参照实物参数设置，保证散热结构的形态还原度；中间的散热风扇单独建模，扇叶采用曲面放样特征构建，还原扇叶的弧度与倾斜角度，风扇中心的华硕标识区域做了凹陷纹理处理，外圈的橙色装饰环通过凸台特征实现，还原原装散热的配色层次。接口区域还原了VGA、DVI等视频输出接口的金属外壳与插针结构，接口挡板的金属质感、固定卡扣的细节都做了对应处理，挡板上的接口开孔位置与尺寸完全匹配实物装配关系。材质渲染阶段，PCB板采用哑光深绿的电路板材质，调整表面粗糙度参数还原真实板卡的磨砂质感；散热鳍片采用亮面金属铝材质，添加轻微的反射效果模拟金属散热片的光泽；风扇扇叶采用半透明磨砂塑料材质，中心标识区域做印刷纹理贴图；板载电容采用黑色哑光塑料加银色顶部标识的材质组合，电感采用哑光灰金属材质，供电模块的方块元件采用黑色哑光塑料材质，橙色装饰环采用亮面橙色烤漆材质，通过不同材质的粗糙度、反射率、漫反射参数调整，让整体模型的视觉效果贴近真实显卡的质感。装配阶段严格按照实物的装配层级进行约束，散热模组通过螺丝孔位与PCB板完成装配约束，风扇固定在散热鳍片组中心位置，所有板载元件按照PCB上的定位点完成贴合约束，接口组件固定在PCB板的侧边对应位置，整体装配完成后无干涉错位问题，完整还原了这款经典独立显卡的外观结构与装配关系，可用于电脑硬件展示、结构教学参考等场景。
