带冷却塔的30HP比泽尔压缩冷凝装置

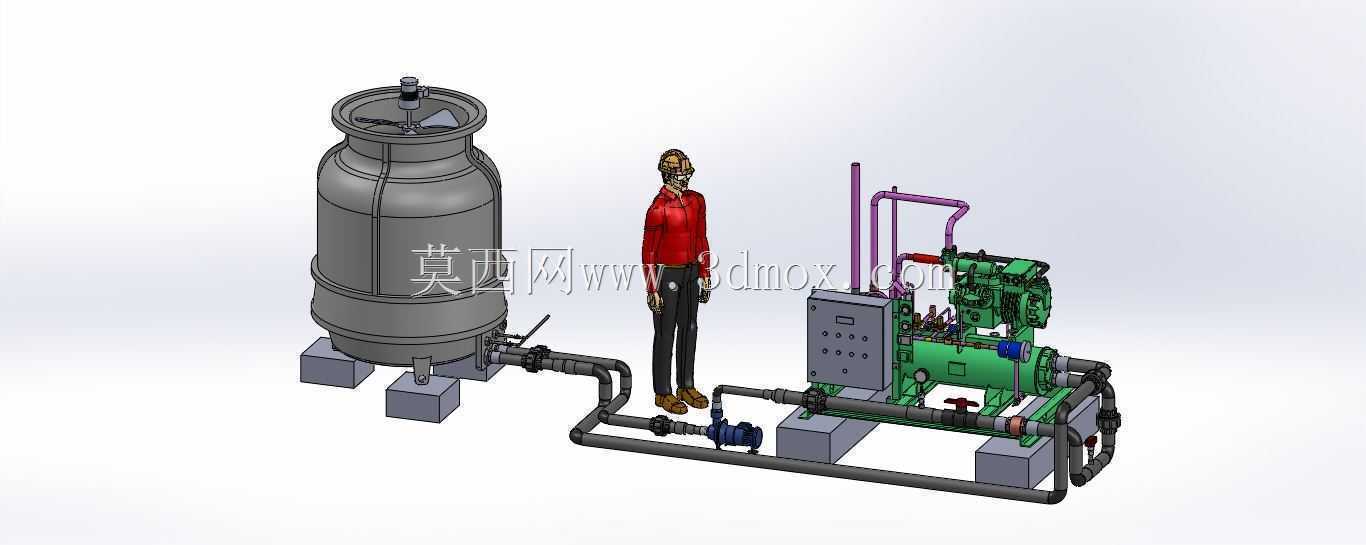

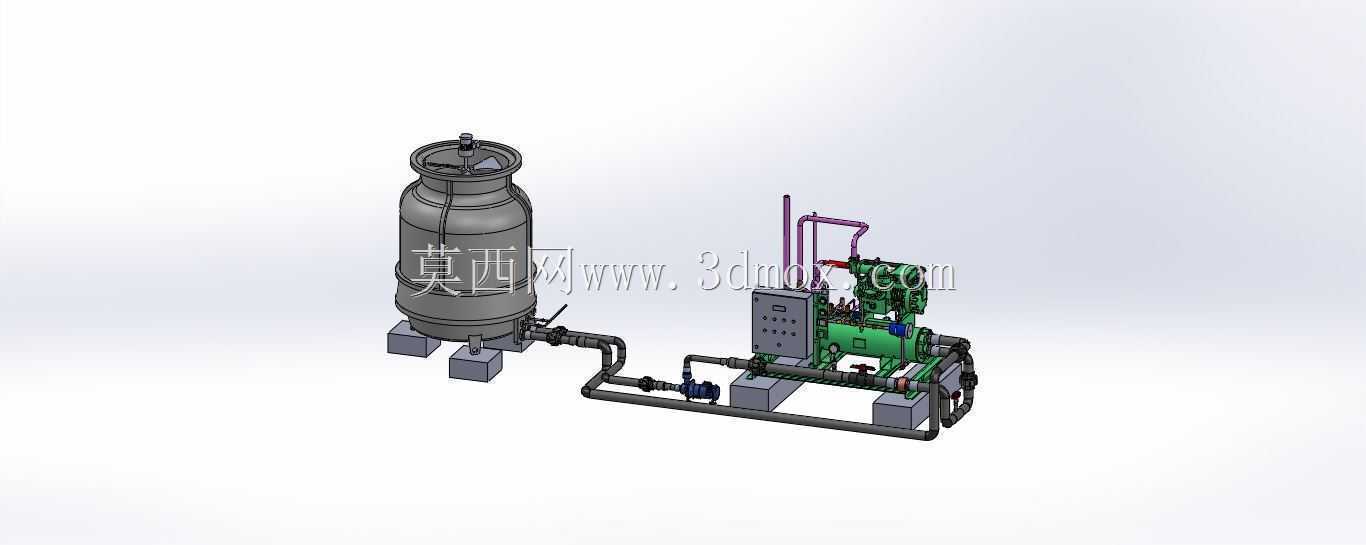

　　这套集成式制冷冷凝装置，核心搭载30HP规格的比泽尔压缩机，配套立式冷却塔储液罐体、管壳式换热单元、管路阀组与支撑底座，是中小型工业制冷场景里常用的集成化冷源输出设备，常应用于食品速冻生产线、工业工艺冷却循环、中小型冷库冷源配套、化工反应釜温控制冷等场景，整套设备在建模阶段就完成了管路走向、阀件安装位、支撑结构的全装配干涉校验，能直接为现场安装布局、管路预制提供三维参考。

　　从实际工程应用角度看，这类集成式冷凝机组最大的优势是出厂前已完成核心部件的管路对接与阀组配置，现场仅需对接电源、冷却循环水进出口、末端制冷负载管路即可投入使用，大幅减少现场安装的配管工作量与调试周期。设计阶段首先确定核心压缩机的安装基准，将压缩机卧式固定在撬装底座的右侧区域，配套的油分离器、干燥过滤器、视液镜、高低压截止阀沿压缩机进出口管路依次排布，管路弯折处全部采用标准弯头半径设计，避免冷媒流动过程中出现过大的沿程阻力，同时预留了压力表、压力传感器的安装接口位，方便后期运行状态监测。

　　左侧的立式冷却塔配套储液罐，底部采用三个支脚与撬装底座固定，支脚位置做了加强筋结构设计，避免设备运输或运行过程中出现罐体晃动，罐体顶部预留了安全阀、排气阀的安装接口，罐体与压缩机单元之间的连接管路设置了独立的管夹固定，管夹与底座之间采用橡胶减震垫隔离，减少压缩机运行时的振动传递到罐体侧，降低管路焊缝长期受振动出现开裂泄漏的风险。撬装底座采用型钢焊接框架结构，所有部件的安装地脚都预留了螺栓固定孔位，底座底部的支撑脚高度统一，保证整套设备放置在平整硬化地面时的水平度，不需要额外做复杂的基础浇筑，仅需地面承重满足设备满载运行时的载荷要求即可。

　　外形尺寸方面，整套设备的横向安装跨度控制在2.8米范围内，纵向深度控制在1.2米，罐体最高点距离底座安装面的高度为2.3米，现场安装时需要在设备四周预留至少0.8米的检修操作空间，尤其是压缩机侧的阀组操作面、罐体侧的液位观察位置，不能有遮挡物影响日常巡检与操作。管路设计上，冷媒管路的管径匹配30HP压缩机的排气量要求，排气管路从压缩机顶部接出后向上弯折再接入冷凝换热单元，避免停机后冷媒液体积存在压缩机气缸内造成液击故障，回液管路设置了一定的倾斜坡度，保证冷冻油能顺利回流到压缩机内，维持压缩机运行时的润滑需求。

　　设备上配置的所有截止阀、止回阀都选用制冷行业通用的标准型号，安装位置都预留了扳手操作空间，不需要拆卸周边其他部件就能完成阀件的开关操作与后期更换。电气控制箱固定在压缩机侧的支架上，箱体与压缩机之间做了减震隔离，所有线缆的走线槽沿底座框架内侧排布，避免线缆外露被剐蹭破损，同时走线槽与冷媒管路、冷却水管路保持足够的安全距离，避免管路表面的凝露渗入线槽造成电气故障。冷却水管路的接口都设置在设备靠近外侧的位置，方便现场对接循环水管道，接口处预留了法兰连接位，可根据现场实际管道规格选配对应的法兰转接件。

　　从建模细节来看，所有部件的装配关系都完全还原实际设备的安装逻辑，螺栓、螺母等标准件的规格都匹配对应安装位的尺寸要求，管路的焊缝位置、法兰密封面的结构都做了还原，能直接用于生成安装指导用的爆炸视图、管路走向图，也能作为制冷系统设计时的选型参考模型，帮助设计人员快速完成整套冷源设备的布局规划，减少从零开始建模的工作量。在实际选型应用时，可根据末端负载的冷量需求、现场冷却水源的条件，调整对应的换热单元面积、管路通径，这套模型的参数化结构也方便设计人员快速修改对应尺寸，适配不同冷量规格的机组设计需求。
