多位数接线端子排结构设计方案

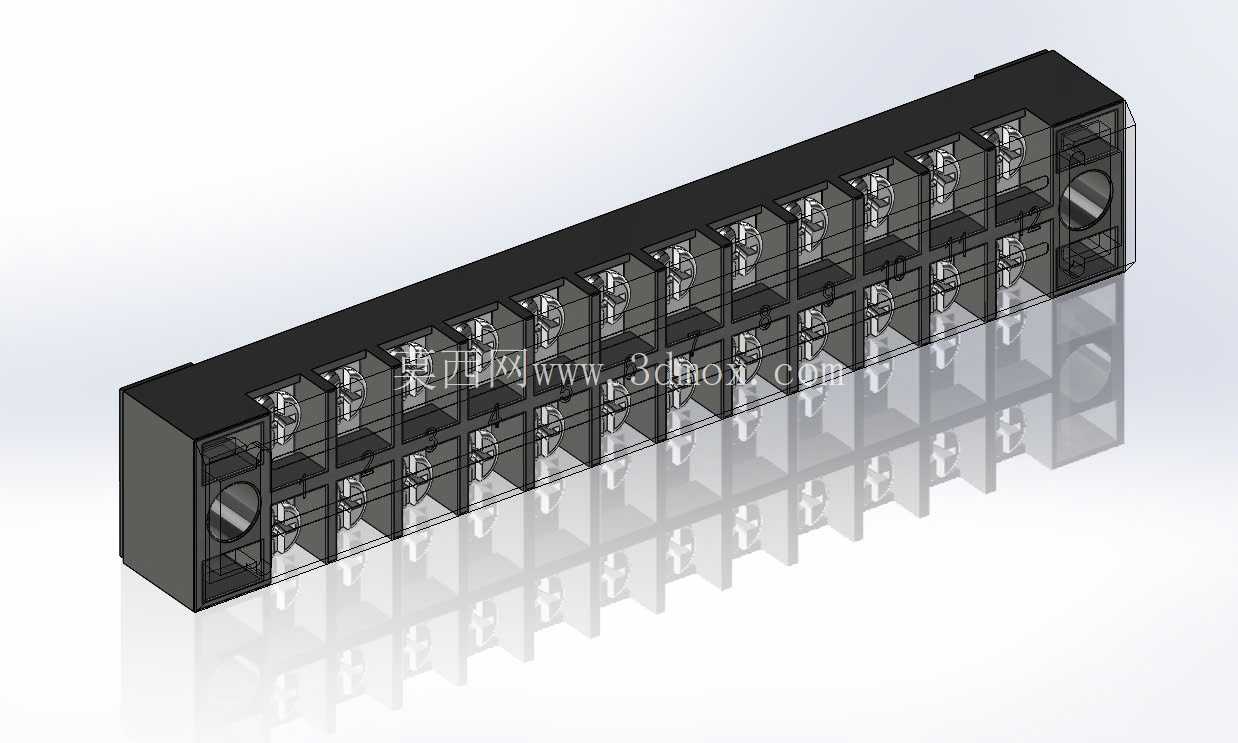

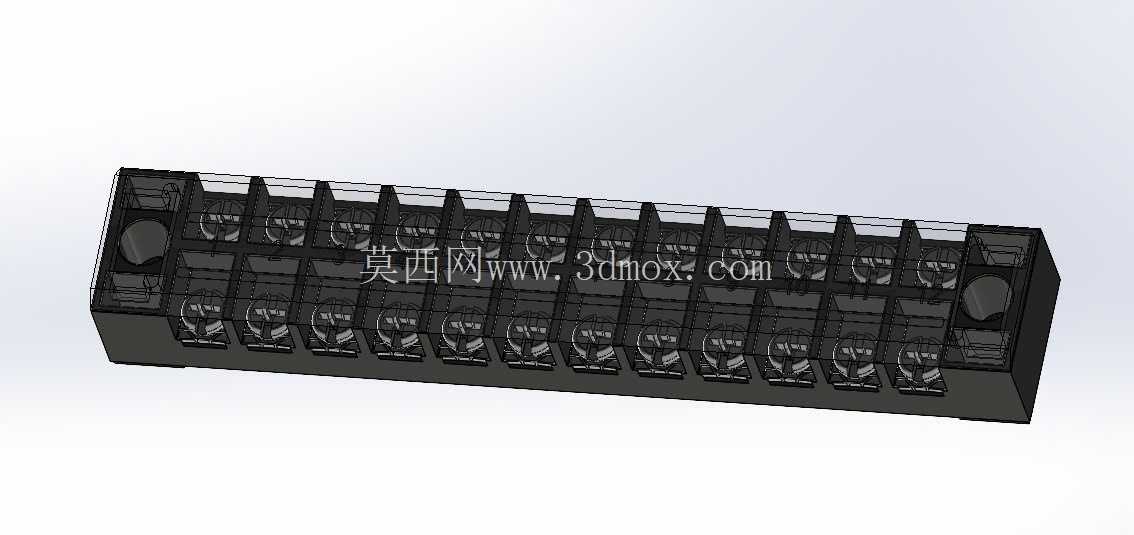

　　在低压配电、工业控制柜、成套电气设备的布线作业场景里，接线端子排是最常用的导线转接与分线部件，核心作用是实现多回路导线的有序接驳，替代传统导线铰接后缠绝缘胶带的不规范作业方式，既方便后期线路检修时的回路识别，也能避免多股导线铰接带来的接触不良、绝缘失效隐患，在PLC控制柜、变频传动柜、现场操作箱、楼宇配电竖井等场景中都有大量应用。这款多位数端子排采用一体式基座设计，整排共设置12个独立接线位，每个接线位之间设置绝缘隔栏，避免相邻接线位的导线裸露部分发生短接故障，基座采用阻燃绝缘工程塑料材质，满足低压电气场景的阻燃等级要求，即使接线位出现短时过载打火，也不会引燃基座造成火情蔓延。

　　从结构设计逻辑来看，每个独立接线位都设置了独立的导线压接腔，压接螺丝采用下沉式设计，螺丝头部完全没入基座的沉孔内，避免螺丝带电部分外露引发触电风险，同时每个压接腔内都配置了金属压线板，拧紧螺丝时压线板会均匀压在导线线芯上，不会出现螺丝直接顶伤单股线芯、或是多股软线压接时散丝的问题，不管是单股硬线还是压接了冷压端头的多股软线，都能实现可靠压接，接触电阻满足低压配电的载流要求。

　　基座两端设置了标准的安装固定孔，适配行业通用的35mm标准DIN导轨安装方式，不需要额外打孔固定，直接卡装在导轨上即可完成固定，相邻的同规格端子排可以紧密拼接，不需要预留额外安装间隙，能最大化利用柜内的安装空间，整排端子的安装边界尺寸经过适配，拼接后总宽度与位数呈线性对应，方便设计人员在做柜内布局时提前核算安装空间，不会出现选型后空间不足的问题。端子排的正面每个接线位上方都预留了标签标记位，可以插入标记条标注每个回路的编号、去向，后期检修时不需要逐根核对导线走向，能大幅提升运维排查效率，基座的透明防护盖板可以翻盖开启，接线作业时翻开盖板就能操作压接螺丝，接线完成后盖上盖板，既能遮挡灰尘进入压接腔，也能避免运维人员误碰带电的压接螺丝。

　　在载流能力匹配上，这款端子排的内部金属导电件采用铜质镀锡处理，抗氧化能力强，长期使用不会出现接触表面氧化导致的接头发热问题，适配常规低压控制回路的载流需求，每个接线位可以同时接入两根不同线径的导线，满足分线转接的使用需求，比如主回路进线后分接多个控制回路的场景，不需要额外搭配分线端子，直接在同一个端子位就能完成进线与出线的压接。设计过程中特意优化了压接腔的内部倒角，导线插入时不会被腔口的锐边刮伤线芯绝缘层，即使是现场作业人员快速插线，也不会出现导线绝缘皮破损导致的接地或短接问题，基座的塑料材质添加了抗老化成分，在工业现场的高低温环境下不会出现脆化开裂问题，长期使用的绝缘性能稳定。另外端子排的两端设置了固定件安装位，拼接多组端子排后可以在两端加装固定挡块，避免设备运输过程中端子排在导轨上滑动移位，导致导线拉扯松脱，每个接线位的压接螺丝都采用标准十字槽，适配常规的十字螺丝刀操作，不需要特殊工具就能完成接线作业，现场施工的适配性强。
