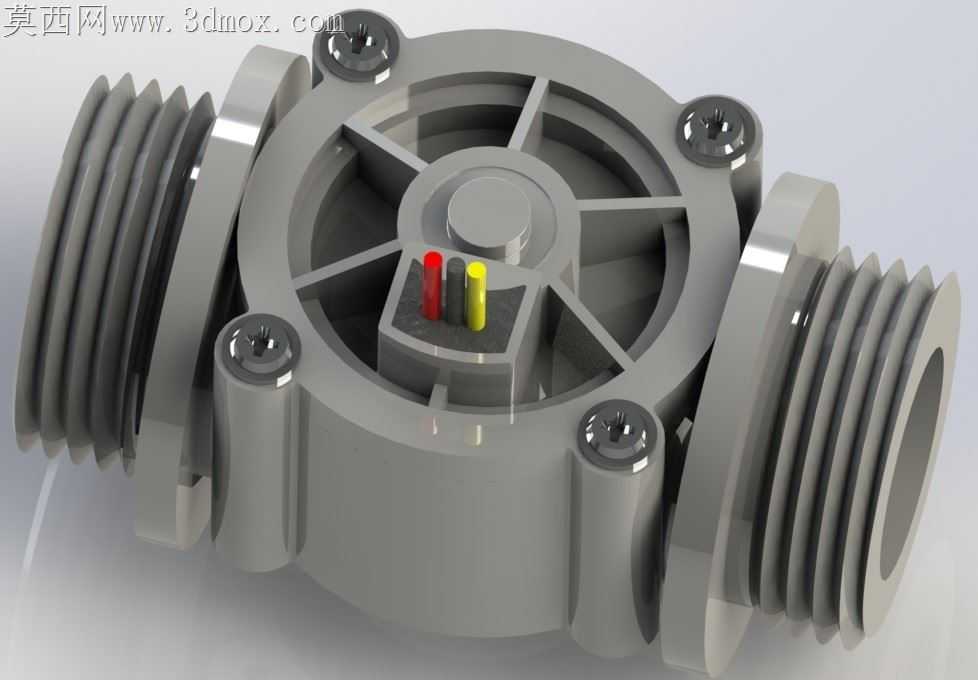

FS400A G1接口霍尔式水流量传感器结构

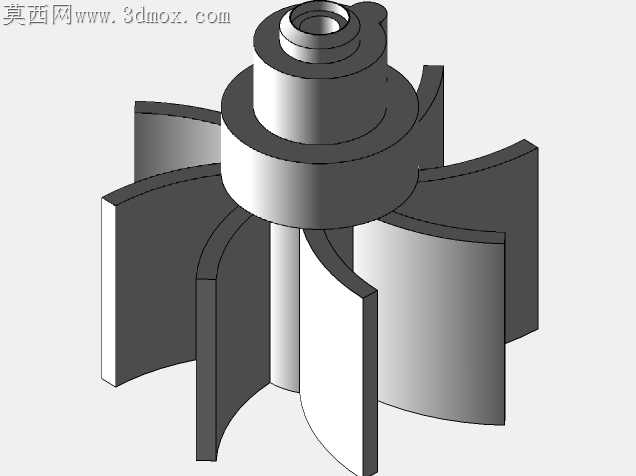

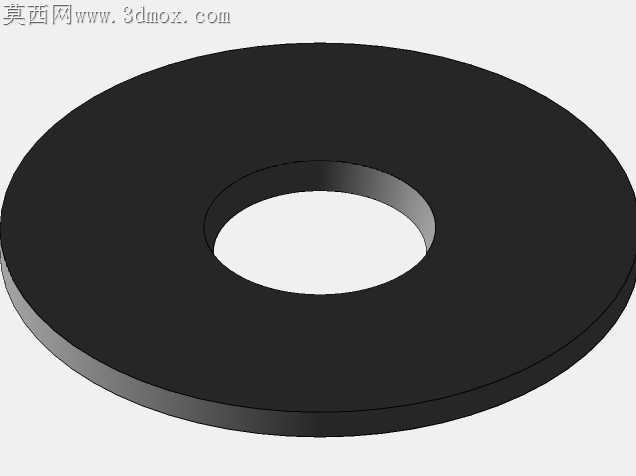

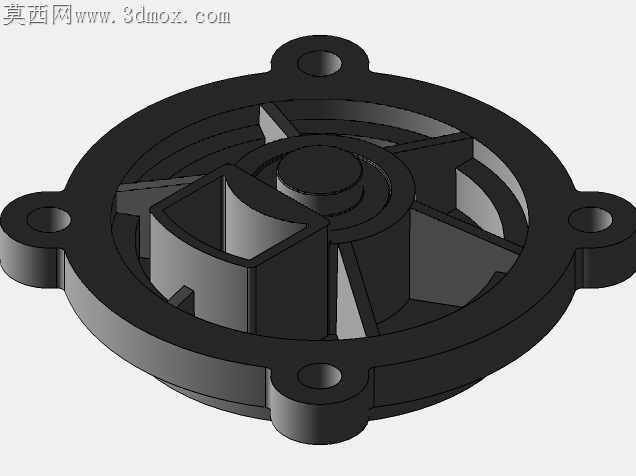

小口径水流量传感器长期卡在注塑件变形与叶轮卡滞的矛盾里，这款G1接口的霍尔流量结构在腔体壁厚分配上做了很务实的取舍。两端外螺纹衔接段的壁厚比中部传感腔体薄0.8mm，既给螺纹攻牙预留了足够的吃刀量，避免注塑后螺纹处缩痕导致密封面不平整，又能让中部腔体保留足够的结构刚度，顶住1.2MPa的管路静压不会出现腔体鼓胀蹭到叶轮叶片。叶轮轴座没有做一体式凸台，反而采用了嵌装式的陶瓷轴套预留位，轴套与塑料腔体的配合公差选了H7/p6的小过盈，压装后不会因为水温变化出现松脱，又能把叶轮转动的径向跳动控制在0.05mm以内，避免低流速下叶轮蹭壁停转，没法捕捉1L/min以下的微小流量。四个角的内六角螺丝沉孔做了0.3mm的深度余量，螺丝锁付后端面不会突出腔体表面，安装时不会和周边管路接头产生干涉，沉孔底部还做了微小的倒角，避免注塑时披锋卡在孔边导致螺丝锁不到位，出现上下盖密封缝隙漏水。霍尔元件的安装槽特意做了半包围的挡墙结构，槽体和叶轮磁环的间隙控制在1.2mm，既不会因为距离太远导致磁信号衰减，出现脉冲计数偏差，又能挡住水流直接冲刷霍尔元件引脚，避免长期浸水后引脚锈蚀短路。槽边的两个定位柱刚好卡住霍尔元件的PCB板，不用额外打胶就能固定元件位置，装配时工人不用反复调整对位，压入上盖就能保证元件和磁环的同轴度。进出水流道没有做直角转折，内壁顺着螺纹方向做了15度的导流斜面，水流进入腔体时不会产生乱流打在叶轮叶片侧面，既能降低水流经过传感器的压损，又能让叶轮受力更均匀，转动时的脉冲信号更平稳，不会出现流速波动导致的计量误差。上下盖的合模面做了一圈0.5mm高的密封筋，装配时密封圈被压入筋位的凹槽里，不用涂密封胶就能实现静密封，后期维护拆解后重新装配也能保证密封性能，不会因为密封圈移位出现渗漏。
