齿轮加工后专用喷淋过滤清洗设备

这款清洗设备的核心应用场景，集中在齿轮批量加工工序的末端环节——滚齿、插齿、剃齿乃至热处理后的齿轮工件，表面会残留切削液、金属切屑、热处理氧化皮以及防锈油残留，若直接进入装配环节，这些杂质会随齿轮啮合进入传动系统，轻则造成齿面异常磨损、啮合噪音超标，重则引发传动卡滞、润滑系统堵塞，直接缩短齿轮箱的整体使用寿命，因此在精密齿轮加工的产线布局中，这类专用清洗设备是衔接机加工与装配工序的必备辅机。

从实际用途来看，该设备并非简单的工件喷淋装置，而是集成了工件上料定位、高压喷淋冲洗、杂质多级过滤、废液循环回用的一体化处理单元，区别于通用型工业清洗机，其内部的定位工装完全适配盘类、轴类齿轮的外形特征，可避免清洗过程中齿轮齿面磕碰，同时保证齿根、键槽这类易藏污纳垢的死角能被冲洗水流覆盖。设备底部设计的锥斗式集液槽，是结构设计上的实用细节：冲洗后的带杂质废液会沿锥面自然汇聚到槽底出口，大颗粒切屑会先经过一级粗滤网拦截，避免大尺寸金属屑划伤循环泵体，之后废液再经过二级精密过滤芯去除悬浮的细切屑与油泥，过滤后的清洁清洗液重新泵入喷淋管路，既减少了清洗液的消耗量，也能避免循环过程中杂质二次附着在工件表面。

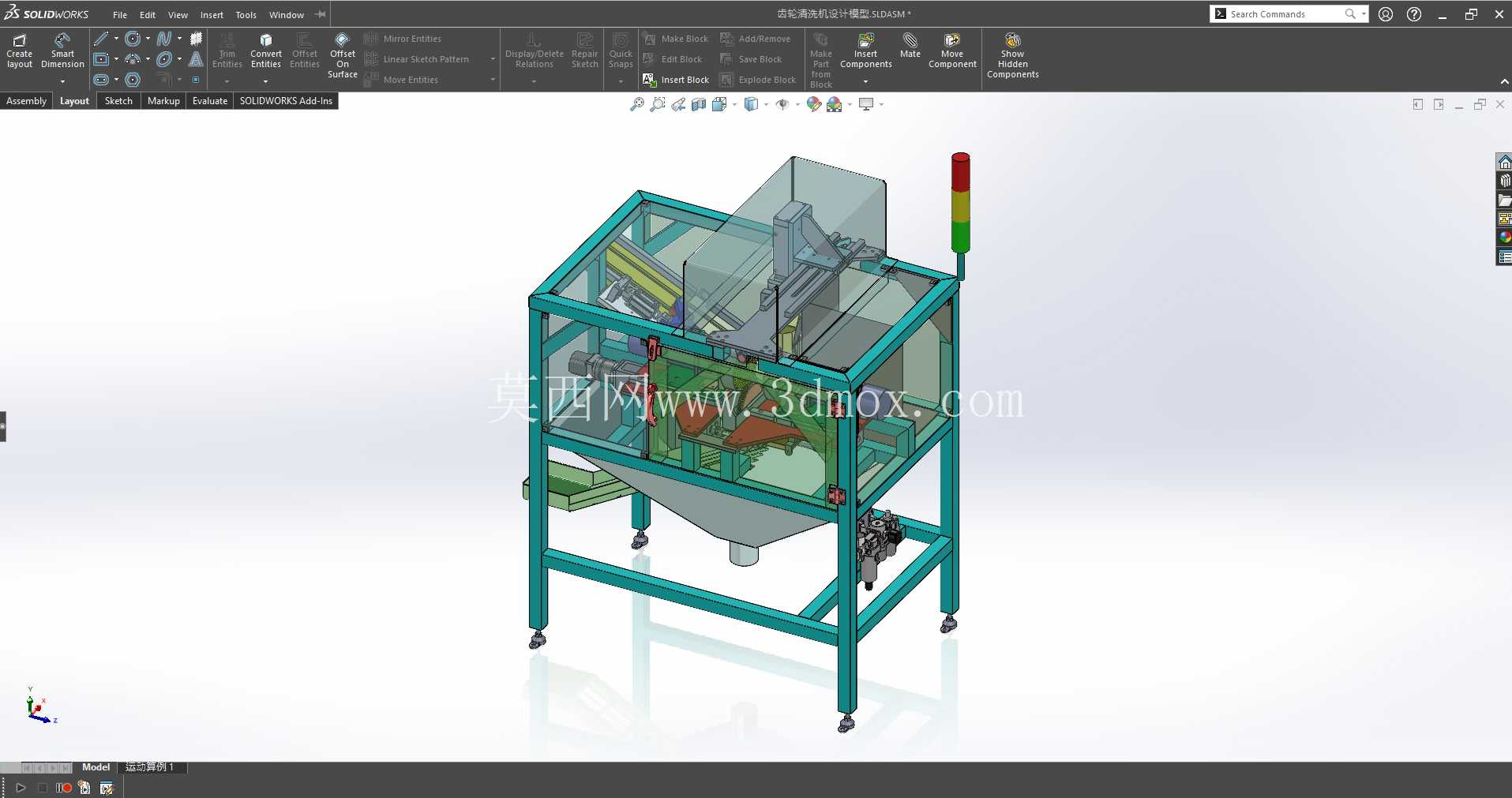

设备的机架采用标准工业铝型材搭配透明亚克力防护围板搭建，这种设计思路兼顾了结构刚性与可视化需求：铝型材的模块化连接方式不需要大量焊接加工，组装调试时可根据实际喷淋组件的安装位置灵活调整横梁位置，后期维护时拆卸围板也十分便捷；透明围板则能让操作人员在设备运行时直接观察内部喷淋状态、工件定位情况，一旦出现喷淋嘴堵塞、工件移位的问题可及时发现，同时围板可阻挡高压喷淋产生的水雾外溢，避免车间地面湿滑造成安全隐患。设备顶部伸出的三色警示灯，对应设备的三种运行状态：绿色为正常待机或运行，黄色为滤芯堵塞、液位不足的预警状态，红色为故障停机，操作人员在车间其他位置也能快速识别设备状态，不需要时刻守在设备旁。

从安装边界来看，该设备底部配置了可调高度的脚轮与支撑脚杯，整体占地尺寸适配中小型机加工车间的工序间隙布置，不需要额外开挖地基做预埋固定：移动时可降下脚轮将设备推到对应产线旁，定位后升起脚杯调整设备水平，避免运行过程中喷淋管路振动造成位置偏移。设备的进料端设计了倾斜式上料滑道，可衔接前序机加工设备的出料输送带，加工完成的齿轮可直接沿滑道滑入设备内部的定位工位，不需要人工逐个摆放，能匹配中小批量齿轮加工的生产节拍；出料端同样设置了倾斜滑道，清洗完成的齿轮可沿滑道滑出到接料托盘，后续可直接转序到烘干或者装配工位。

在功能细节设计上，设备内部的喷淋管路采用了可调整角度的万向喷嘴布局，分别对准齿轮的端面、齿圈位置以及内孔键槽区域，高压泵提供的冲洗压力可根据齿轮的污染程度调整：针对附着厚重氧化皮的热处理后齿轮，可调高喷淋压力增强冲洗力度，针对精加工后的软齿面齿轮，可适当降低压力避免高压水流冲伤齿面精度。设备侧面预留了过滤芯的快拆检修口，不需要拆开整体围板就可以快速更换堵塞的过滤芯，日常维护的操作门槛很低，一线操作人员经过简单培训就可以完成常规的耗材更换与设备清理工作。设备的电气控制元件全部集中在机架侧面的密封电控箱内，可避免清洗水雾渗入造成电气元件短路，所有控制按钮都设置在设备正面的操作位，操作人员站在上料端就可以完成启动、停止、参数调整的全部操作，不需要绕到设备侧面操作，符合人机工程学的布局要求。
