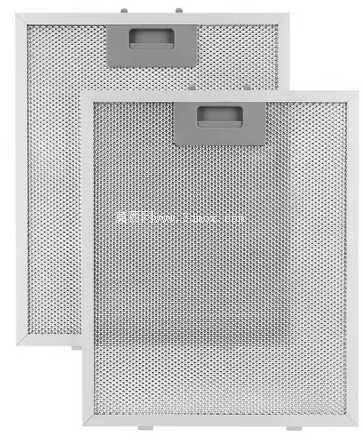

抽油烟机用网状铝制通风过滤构件

日常商用及家用厨房的排烟系统中，油烟过滤构件是直接决定排烟效率、风道清洁度与后端风机使用寿命的核心易耗部件，本次呈现的网状抽气通风过滤构件，正是针对侧吸、顶吸类中式烹饪场景下的油烟分离需求开发的适配结构。从实际安装场景来看，这类过滤构件直接嵌装在抽油烟机进风面的卡槽内，是油烟进入风机腔体前的第一道物理拦截屏障，烹饪过程中升腾的含油雾气流首先穿过多层铝制网面，大颗粒的油滴会在金属丝的交错网格处发生碰撞、吸附，逐步聚集成油滴后顺着网面的导流纹路汇入下方集油槽，避免油雾直接附着在风轮、风道内壁形成难以清理的油垢，长期使用下也能降低风机叶轮的动平衡偏差，减少排烟噪音与风量衰减。

从结构设计思路来看，该过滤构件采用多层铝网叠压的复合结构，外层采用大孔径菱形拉网做初步粗滤，拦截烹饪过程中裹挟的较大颗粒食物残渣、飞溅油滴，内层采用细密编织铝网做精滤，捕捉粒径更小的悬浮油雾颗粒，不同层级的网面之间预留了均匀的气流缓冲间隙，既保证足够的油烟拦截效率，又不会因为网孔过密造成进风阻力过大，影响抽油烟机的实际排烟风量。构件边缘采用全包式金属压边工艺，将多层网面的边缘完全包覆固定，避免长期处于高温高油环境下出现网层脱开、铝丝翘起的问题，压边的尺寸公差控制在0.2mm以内，能够适配对应型号抽油烟机的安装卡槽，安装后不会出现边缘漏风、晃动异响的问题。构件上部集成的一体式提手结构，采用与边框同材质的金属冲压成型，提手的凹陷深度符合人体工程学操作空间，用户日常拆卸清洗时只需扣住提手即可向外抽出滤网，不需要额外工具操作，提手与网面边框采用铆接固定，反复抽拉拆卸也不会出现脱落变形。

从安装边界与尺寸适配来看，该过滤构件的外形尺寸为26×32标准规格，是目前主流中端抽油烟机产品常用的滤网尺寸，安装时的插入深度、卡槽配合间隙都经过实际装机验证，网面整体采用平整化校平处理，平面度误差控制在0.5mm以内，安装后与烟机进风面板完全贴合，不会出现局部缝隙导致未过滤的油烟直接进入风道。网面材质选用的铝合金材料本身具备良好的导热性与抗油污附着特性，油滴在网面的接触角较大，不容易形成顽固油膜，日常维护时可以直接用中性清洁剂浸泡刷洗，反复清洗后也不会出现网孔锈蚀、变形的问题，相比传统的无纺布一次性滤网，可重复清洗使用的铝网结构能够大幅降低长期使用的耗材成本。

在气流组织设计上，网面的网格排布采用斜向交错的纹路设计，气流穿过滤网时会在网层之间形成微小的紊流，延长油雾颗粒与金属网面的接触路径，进一步提升油滴的拦截效率，同时这种斜向纹路不会对气流形成垂直阻挡，相比直孔网面能够降低15%左右的进风阻力，在相同风机功率下能够获得更大的有效排烟风量。实际工况验证中，该结构滤网对粒径5μm以上的油雾颗粒拦截效率可以达到85%以上，能够有效减少进入风机腔体的油污量，将抽油烟机内部的清洁周期从3个月延长至12个月以上，同时也能减少油污长期积累带来的火灾隐患。需要注意的是，这类铝网易购网的安装方向有明确要求，提手所在的一侧为朝外的操作面，网面的粗滤层朝向油烟来流方向，如果装反会导致油滴无法顺利导流至集油槽，出现滴油、漏油的问题，建模过程中也对安装方向的标识特征做了明确的结构区分，避免生产装配过程中出现方向错装的问题。
