二级展开式圆柱齿轮减速箱结构设计

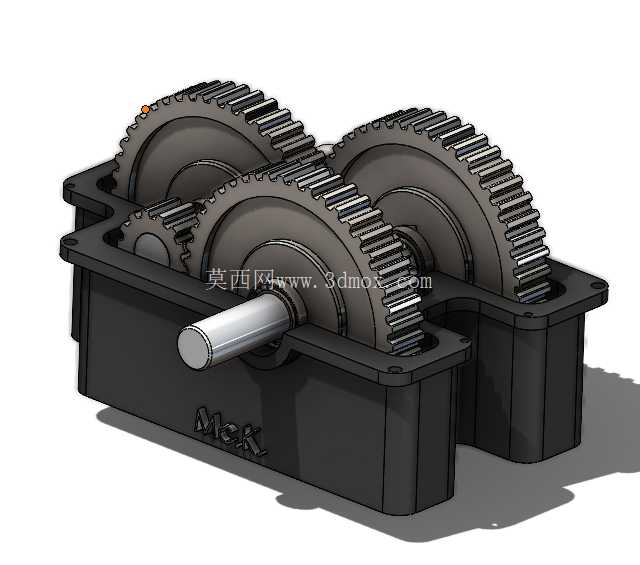

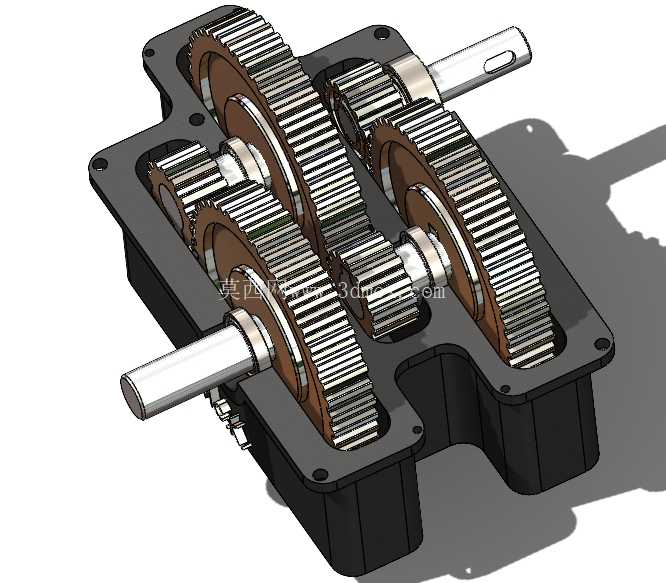

这款二级展开式圆柱齿轮减速箱，是工业传动系统里应用极广的动力匹配部件，主要作用是在原动机和工作机之间完成转速降低、扭矩放大的动力传递，适配各类需要低转速大扭矩输出的工况场景。从结构布局来看，采用展开式二级圆柱齿轮排布，高速级小齿轮与输入轴同轴布置，中间轴承载两级传动的啮合载荷，低速级大齿轮与输出轴过盈配合实现扭矩输出，这种排布方式的优势在于各级齿轮润滑条件均衡，轴系的受力变形不会过度集中在单一支点，同时箱体采用剖分式设计，上下箱沿通过螺栓紧固，既方便装配阶段的齿轮、轴系、轴承的预装调试，也能给后期运维阶段的易损件更换留出足够操作空间。

从实际应用场景出发，这类减速箱常配套在输送线驱动端、小型物料加工设备、轻工机械的动力输入端，也可作为非标自动化设备的动力减速单元使用，相比行星减速结构，它的抗冲击载荷能力更强，对安装空间的同轴度要求更低，适合工况存在小幅振动、负载存在短时波动的生产场景。设计过程中，齿轮参数的匹配优先考虑传动比分配的合理性，高速级传动比略大于低速级，让两级齿轮的浸油深度保持在合理区间，避免高速级齿轮搅油损失过大，同时也能保证低速级齿轮啮合面得到充分润滑，减少长期运行下的齿面磨损。

箱体部分采用一体化铸造成型的下箱体结构，箱壁设置了加强筋来提升整体刚性，轴承座位置做了加厚处理，抵消轴系运转过程中传递到箱体的径向载荷，避免长期负载下出现轴承座变形导致的齿轮啮合偏载问题。输入轴采用伸出端密封结构，输出轴的轴伸长度预留了标准联轴器的安装空间，安装底座的螺栓孔位置按照通用安装尺寸设计，可直接适配多数常规设备的安装机架，不需要额外做转接板加工。

齿轮的结构设计上，大齿轮采用腹板式结构减重，小齿轮与轴做成齿轮轴形式，减少装配环节的同轴度累积误差，齿宽系数按照通用闭式传动的取值范围设定，既保证足够的啮合接触面积，也避免齿宽过大导致的载荷沿齿向分布不均问题。轴系的支撑采用深沟球轴承作为径向支撑，可承受一定的轴向窜动，轴承端盖设置了密封槽，配套毡圈密封防止箱体内部润滑油泄漏，同时阻挡外部粉尘进入箱体内部污染润滑油。

从安装边界来看，箱体的整体外形为矩形结构，输入轴与输出轴呈平行布置，中心高按照标准减速箱的尺寸序列设计，输出轴的轴径、键槽尺寸均符合通用传动件的配合标准，选型时只需要匹配输入转速、额定输出扭矩、传动比三个核心参数，即可完成与现有设备的动力对接，不需要对设备端的安装结构做大幅改动。箱盖顶部设置了观察窗，可在不拆解箱体的情况下观察内部齿轮的啮合情况，也可作为注油口使用，箱体底部设置了放油螺塞，方便定期更换润滑油时排空箱内旧油，这些细节设计都是围绕长期工业使用场景下的运维便利性做的考量。

在传动精度层面，各级齿轮的啮合侧隙按照闭式传动的标准预留，既可以补偿热膨胀带来的尺寸变化，也能在齿面形成稳定的润滑油膜，减少运转过程中的啮合噪音，相比单级减速结构，二级传动的结构可以在相同总传动比的情况下，让单级齿轮的尺寸控制在更合理的范围，避免单级大齿轮带来的整体体积过大问题，同时整体重心更低，安装后的稳定性更好，适合水平安装的固定工位使用。需要注意的是，这类减速箱不适合垂直安装使用，否则会出现下部齿轮浸油过深、上部齿轮润滑不足的问题，选型时需要根据实际安装姿态确认润滑方案的适配性。
