台式机ATX电源钣金外壳结构设计

这款钣金壳体是台式计算机开关电源的核心承载结构，日常应用覆盖标准ATX机箱装机、工业工控机内置供电模块安装、DIY改装主机电源适配等场景，所有结构设计都围绕电源内部元件的防护、散热、安装固定三个核心需求展开。从实际装机的使用逻辑来看，壳体首先要承担内部PCB板、变压器、滤波电容、散热模组的承重与防护作用，隔绝外部灰尘、异物触碰内部带电元件，同时还要形成规整的风道，让散热风扇带动的气流能够顺畅带走内部功率元件工作产生的热量，避免电源因积热出现功率衰减、元件寿命缩短的问题。

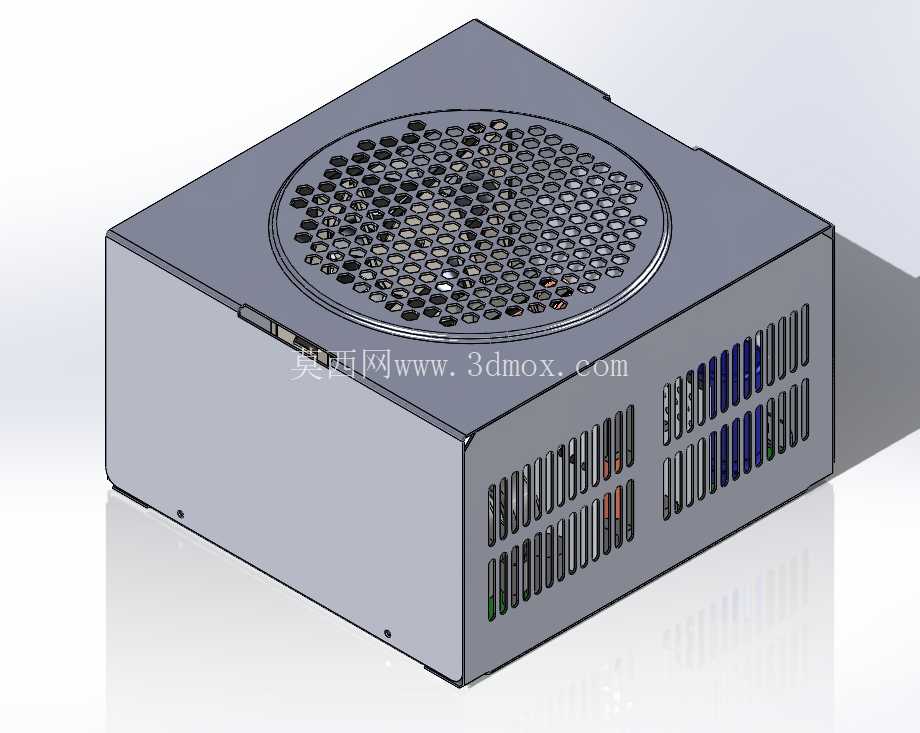

设计过程中首先确定了标准ATX电源的安装边界尺寸，长宽高严格遵循通用机箱的电源仓位规格，长度方向预留足够空间容纳全尺寸PCB与被动散热片，宽度与高度匹配常规机箱的安装卡位，壳体边缘的折边做了内卷处理，既提升了钣金件的整体结构强度，避免薄钣金受力变形，也能消除锐边防止装配过程中划伤操作人员、割破内部线材。壳体顶面的蜂窝状通风孔采用阵列式排布，开孔率经过反复校核，既保证足够的通风面积，又不会因为开孔过多降低顶面的结构强度，同时蜂窝孔的孔径控制在安全范围内，防止外部细小金属异物掉入壳体内部造成电路短路。

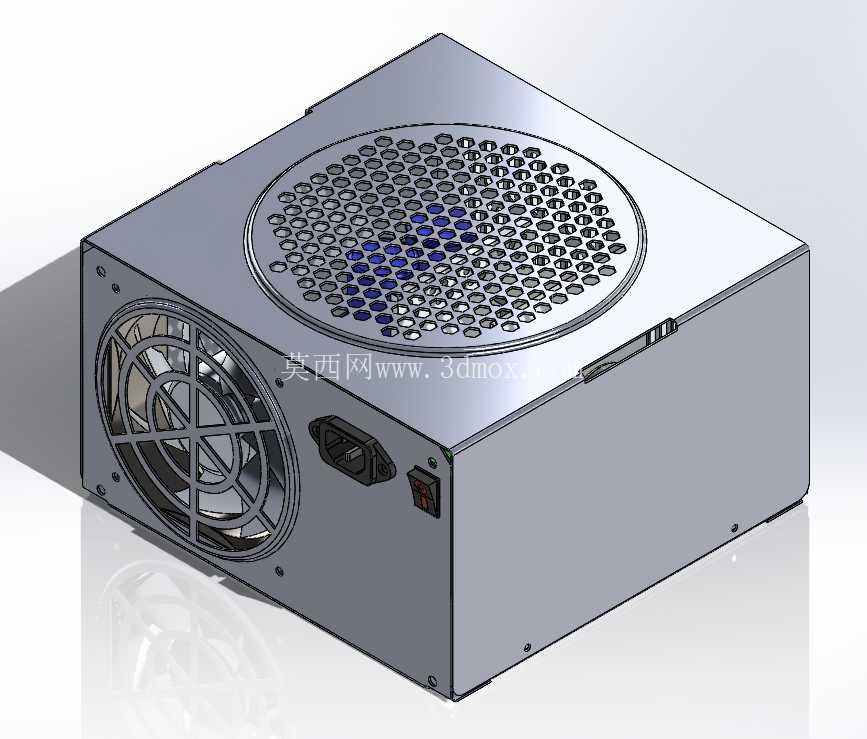

侧面的风扇安装位做了下沉式台阶设计，能够精准匹配8cm/12cm标准散热风扇的安装孔位，台阶面的平面度公差控制在合理范围内，保证风扇安装后不会出现偏斜、震动异响的问题，风扇位外侧的防护格栅采用放射状加强筋结构，在不遮挡进风面积的前提下，提升了侧面开孔区域的抗形变能力，即使受到轻微外力挤压也不会变形触碰风扇扇叶。壳体后侧的接口区域预留了品字电源插座、船型开关的精准安装卡位，卡位边缘做了定位凸点，装配时不需要额外调整就能让插座、开关与壳体表面齐平，既保证外观规整，也能避免接口松动移位。

壳体的拼接采用卡扣加自攻螺丝的组合固定方式，相邻钣金件的折边处设计了互扣结构，装配时先通过卡扣定位，再打螺丝固定，大幅提升装配效率，同时减少螺丝使用量，降低后期维护拆解的难度。壳体表面采用镀锌钢板的基础处理，具备基础的防锈抗腐蚀能力，适合机箱内部长期温热的工作环境，所有边角处都做了圆角过渡处理，没有尖锐的直角突出，避免装机过程中划伤机箱内部的其他线材、板卡。

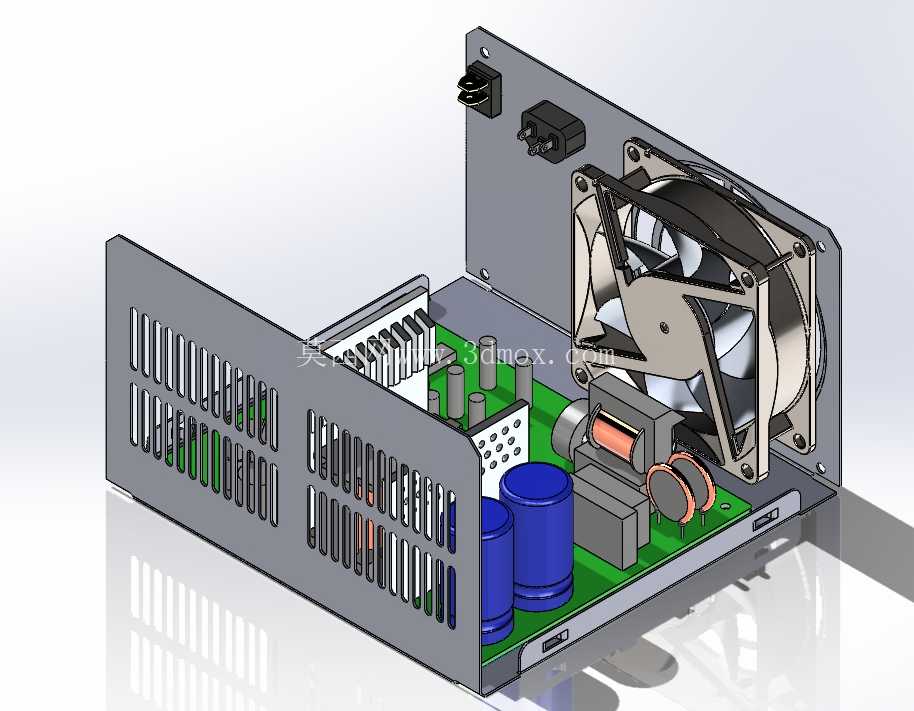

从安装适配性来看，壳体后侧的四个固定孔位完全匹配标准ATX机箱的电源安装螺丝位，孔位做了轻微的长圆孔微调设计，允许装配时存在小范围的位置偏差，降低机箱加工公差带来的安装难度。壳体内部设计了多处PCB安装柱，安装柱的高度经过精确计算，保证PCB板与壳体底部、侧面留有足够的安全间隙，避免PCB背面的焊点接触钣金壳体造成短路，同时安装柱的位置避开了PCB上的大体积元件，比如主电容、变压器的安装位置，不会出现元件干涉无法装配的问题。

风道设计上，壳体除了顶面蜂窝孔、侧面风扇进风口之外，其余面尽量减少不必要的开孔，让风扇吸入的冷空气能够顺着壳体内部的通道，依次经过散热片、功率管、变压器等发热元件，最后从后侧的出线口与通风缝隙排出，形成相对封闭的定向风道，提升散热效率，避免气流在壳体内部乱流导致热量淤积。壳体的出线位置做了翻边处理，并且预留了护线套的安装槽，防止电源线材被钣金锐边割破绝缘层，造成漏电安全隐患。

在冲压工艺性上，所有的开孔、折边都考虑了常规钣金冲压设备的加工能力，折弯半径匹配板材厚度，不会出现折弯开裂的问题，开孔的间距满足冲压模具的强度要求，不需要特殊的定制模具就能完成加工，有效控制生产制造成本，适合批量冲压生产。壳体的各个钣金零件拆分合理，没有复杂的异形拉伸结构，常规的数控冲床、折弯设备就能完成全部加工工序，不需要额外的特殊工艺处理，生产良率能够得到有效保障。
