数控铣床用高精度刀柄结构设计

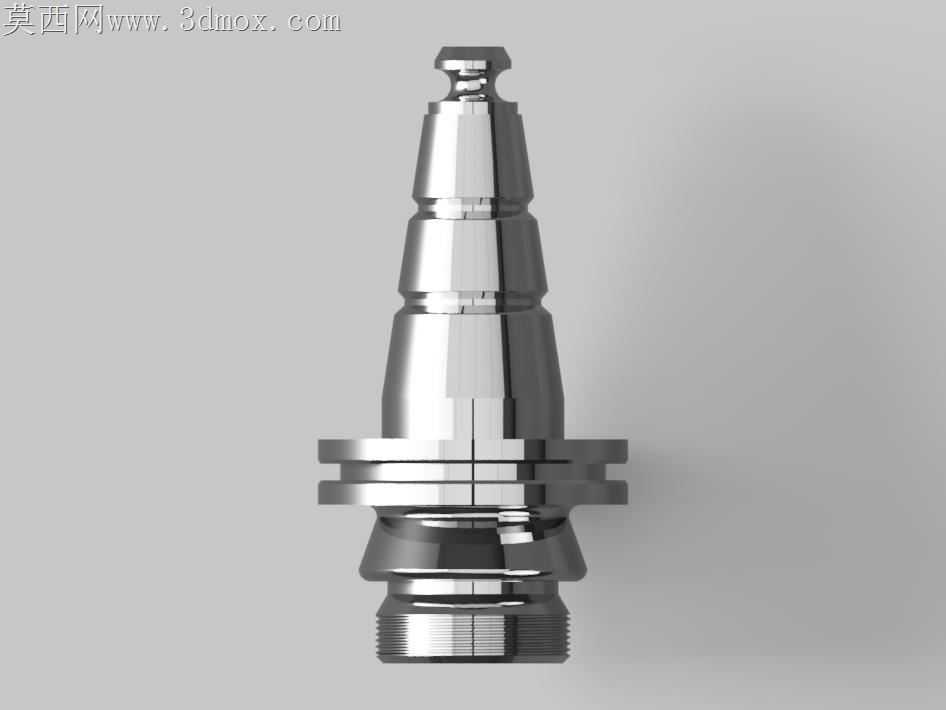

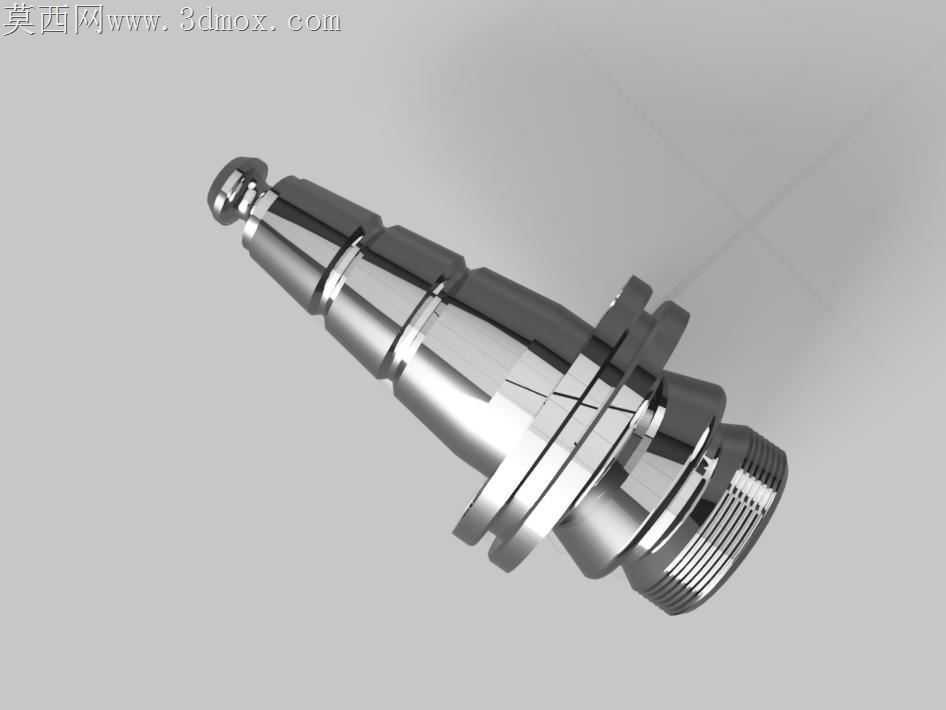

这款刀柄结构是数控铣削加工环节中，连接机床主轴与切削刀具的核心功能部件，广泛应用于立式加工中心、卧式数控铣床、龙门铣削设备等各类机加工场景，承担着传递主轴扭矩、保障刀具装夹同轴度、抵消切削振动的关键作用，是精密铣削加工中不可或缺的配套功能件。在实际生产场景中，这类刀柄需要适配不同规格的铣刀、钻头、铰刀等切削刀具，完成金属模具钢、铝合金、工程塑料等多种材质工件的平面铣削、轮廓铣削、型腔加工、孔系加工等工序，其装夹精度直接决定了最终工件的加工尺寸公差与表面质量，是影响机加工成品率的核心配套部件之一。从功能特性来看，这款刀柄采用了锥面定位的经典结构设计，锥段的锥度严格遵循通用数控主轴的接口标准，能够保证与主轴锥孔的贴合面积达到95%以上，有效减少高速旋转时的偏摆量；刀柄中段设置的多个环形槽结构，一方面用于配合主轴的拉钉机构实现轴向拉紧，保障高速运转时的连接可靠性，另一方面也可适配不同规格的密封环、定位环，满足不同加工场景的安装需求；尾部的螺纹段用于安装锁紧螺母，通过螺母的轴向压紧力实现夹头的径向收缩，从而牢牢夹紧刀具柄部，同时该结构也支持快速换刀操作，能够缩短生产过程中的换刀辅助时间，提升加工效率。在设计思路上，这款结构充分平衡了刚性与动平衡性能，整体采用轴对称的回转体构型，所有外轮廓的台阶过渡处都做了圆角处理，避免应力集中导致的刀柄断裂风险，同时外圆表面的高精度加工能够保障高速旋转时的动平衡精度，减少切削过程中的振纹产生。在外形尺寸与安装边界方面，这款刀柄的锥段长度、最大外圆直径、尾部螺纹规格都严格匹配主流数控铣床的主轴接口尺寸，安装时锥面与主轴锥孔完全贴合后，拉钉拉紧行程控制在标准范围内，不会出现干涉或拉紧不到位的问题；刀具装夹端的内孔直径覆盖常用的铣刀柄部尺寸范围，安装后刀具的悬伸长度可根据加工需求调整，同时预留了足够的排屑空间，不会在深腔加工时与工件或夹具发生碰撞。整体结构经过受力优化，能够承受大进给铣削时的切削载荷，同时保障长时间加工的精度稳定性，适配从粗加工到半精加工、精加工的全流程铣削需求。
