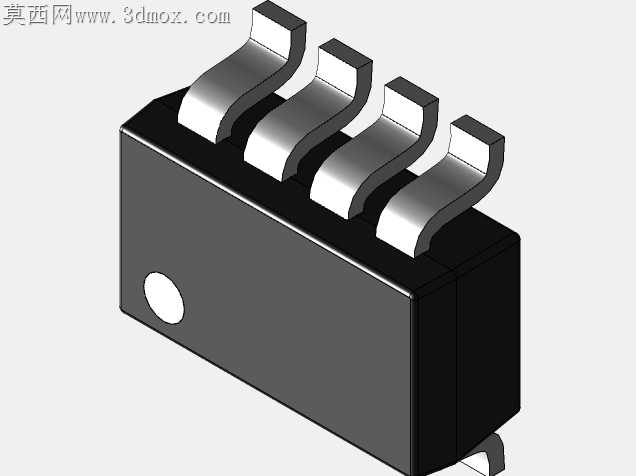

八引脚SOT23贴片式小型晶体管封装结构

表面贴装类半导体封装在量产回流焊环节，最容易出现引脚共面度偏差导致的虚焊、爬锡不均问题，这类八引脚小外形封装的引脚形变公差控制，直接决定SMT产线的良率上限。这款封装的引脚折弯段做了0.03mm的微弧过渡处理，没有采用常见的直角折弯结构，避免冲压成型时引脚根部产生应力集中，在编带运输、吸嘴取料的过程中，引脚受外力挤压后不会出现永久性弯折偏移，能稳定维持共面度在0.05mm的行业合格阈值内。封装本体的引脚排布间距做了等距公差补偿，相邻引脚的中心距偏差控制在±0.02mm，匹配钢网开孔的偏移余量，焊膏印刷时不会出现相邻焊盘的锡膏连通，过回流焊时能有效规避引脚连锡短路的隐患。本体侧面的脱模斜度设置为1.2°，既保证注塑成型时模腔填充饱满无缺胶，也不会因为斜度过大占用过多PCB板上的布线空间，对于高密度布板的消费类电子主板，能留出足够的走线间隙给周边的阻容件。引脚与塑封本体结合的位置做了内凹的锁胶结构，引脚插入模腔的区段压有细密的滚花纹理，注塑时熔融的环氧塑封料能填充进纹理间隙，冷却后形成机械咬合结构，即便经历高低温循环测试，引脚与塑封体的结合面也不会出现分层缝隙，隔绝外界水汽侵入内部芯片焊盘的路径。封装底部的散热焊盘做了微粗糙化的平面处理，既保证SMT焊接时焊锡能均匀铺展形成可靠的散热连接，也不会因为平面过于光滑导致焊锡层产生应力裂纹，长时间工作时封装的热量能顺畅传导到PCB的散热铜箔上，避免芯片结温过高触发性能衰减。引脚末端的焊锡面做了预镀锡层的厚度均匀性控制，镀层厚度维持在8-12μm区间，过回流焊时镀层能快速熔融与焊盘锡膏形成共晶合金，不会出现镀层过薄导致的吃锡不良，也不会因为镀层过厚导致引脚间的锡量过多引发桥接。这类小尺寸封装的吸嘴取料面做了平面度管控，整个顶面的平面度偏差不超过0.02mm，高速贴片机的吸嘴取料时不会出现漏气偏移，贴装精度能稳定维持在±0.03mm范围内，适配每小时八万点以上的高速SMT产线节拍，不会因为取料不稳导致抛料率上升。
