飞机液压系统开关气缸结构设计

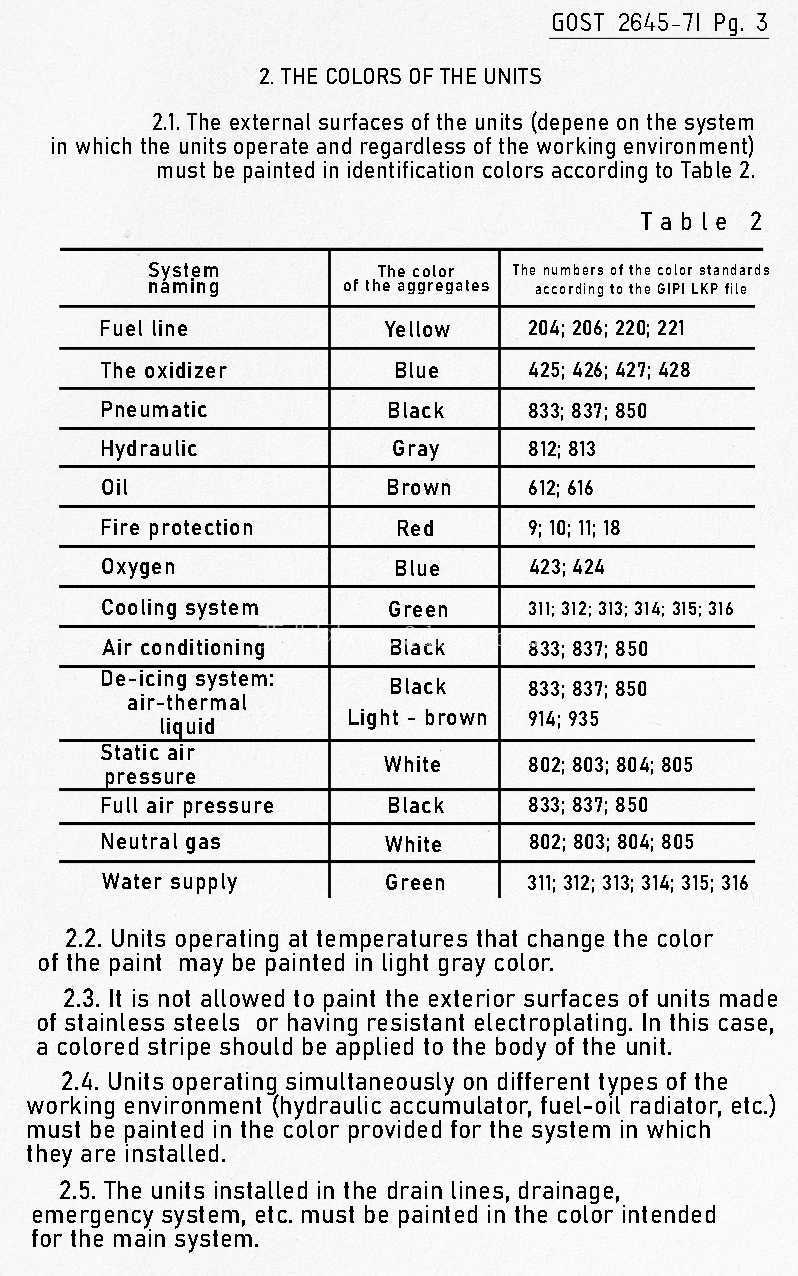

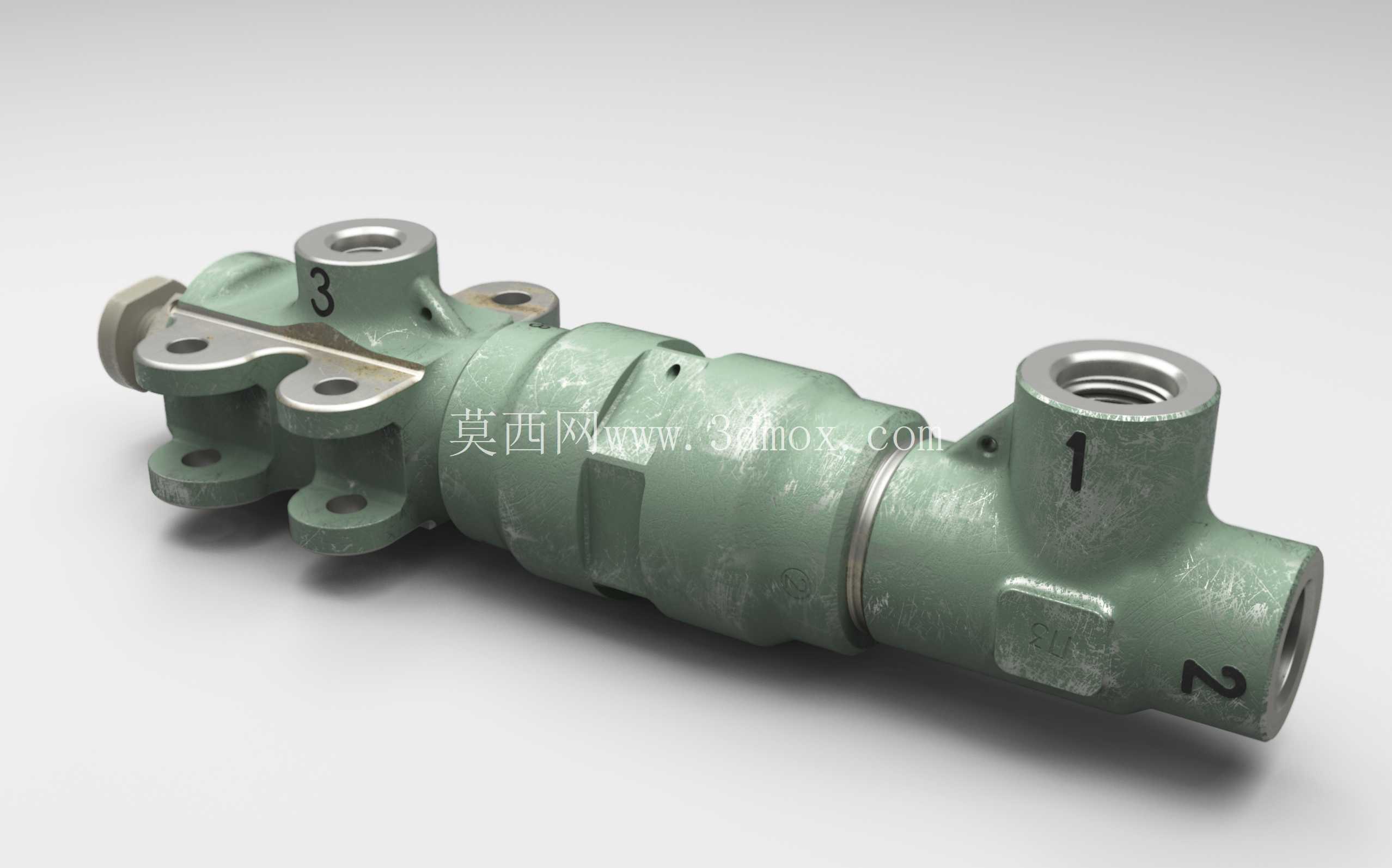

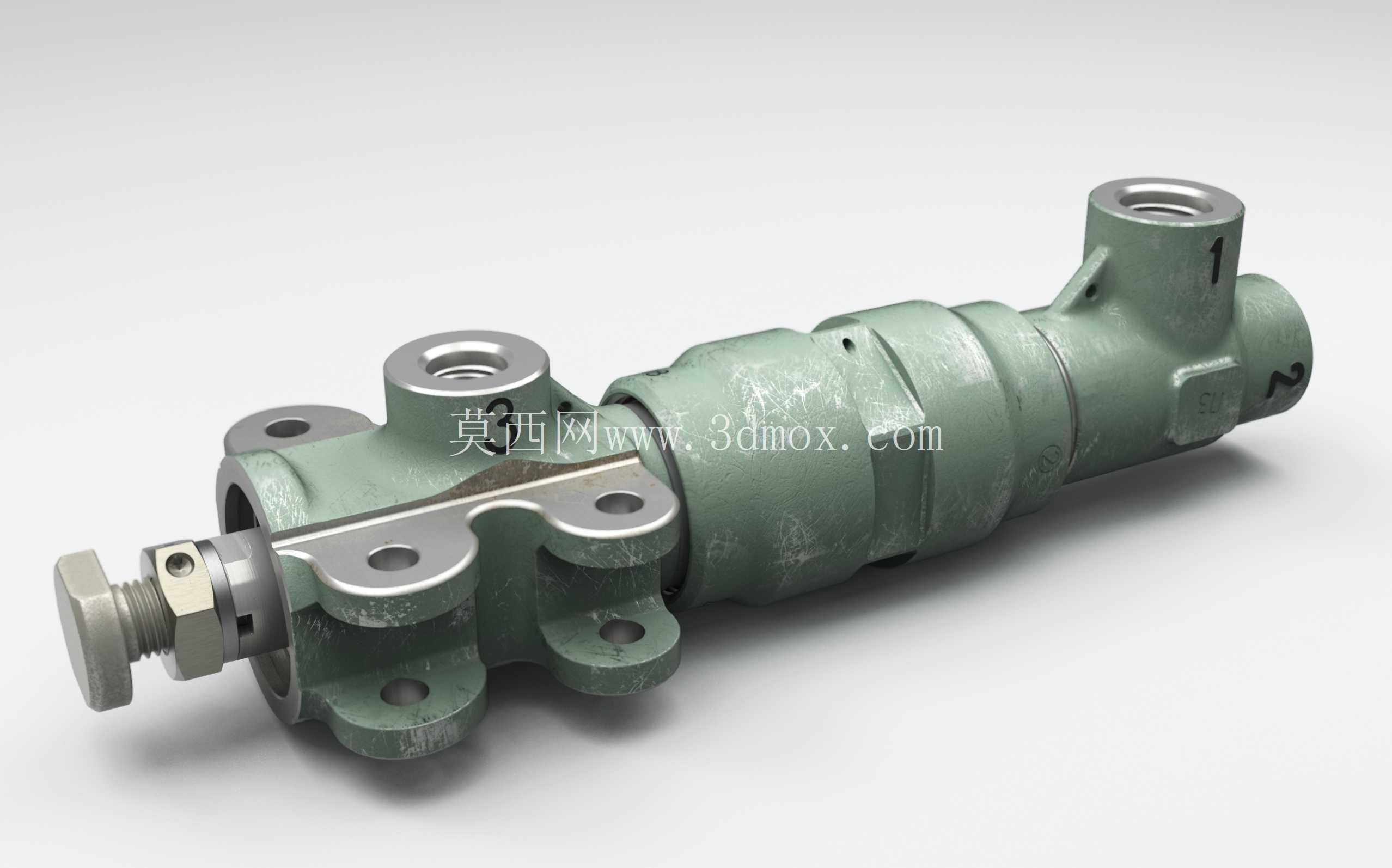

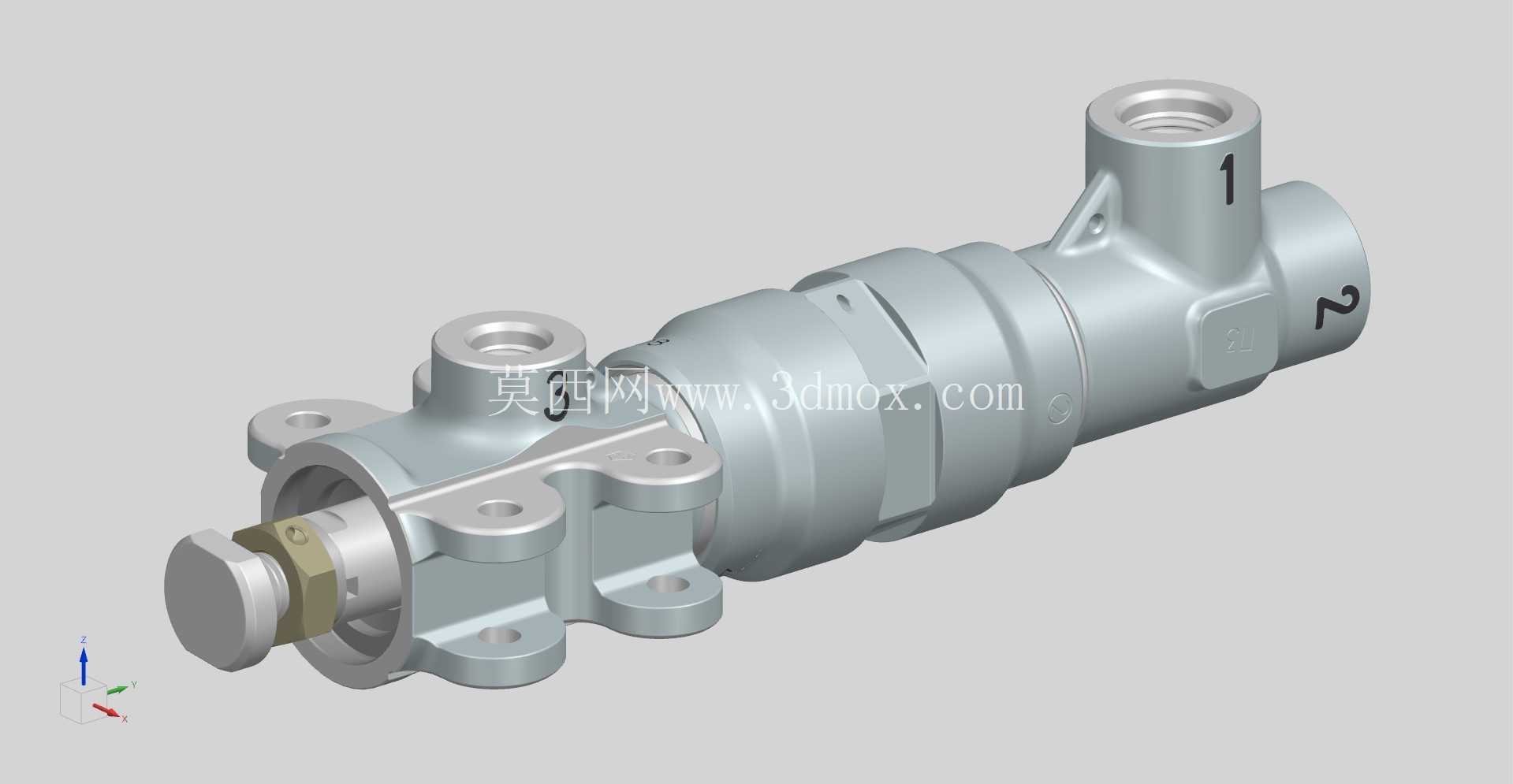

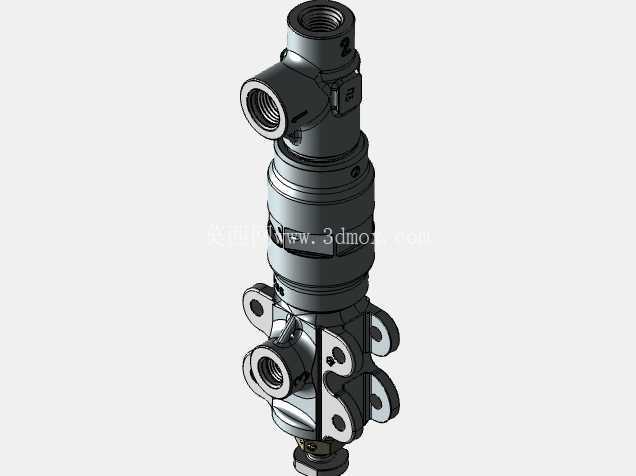

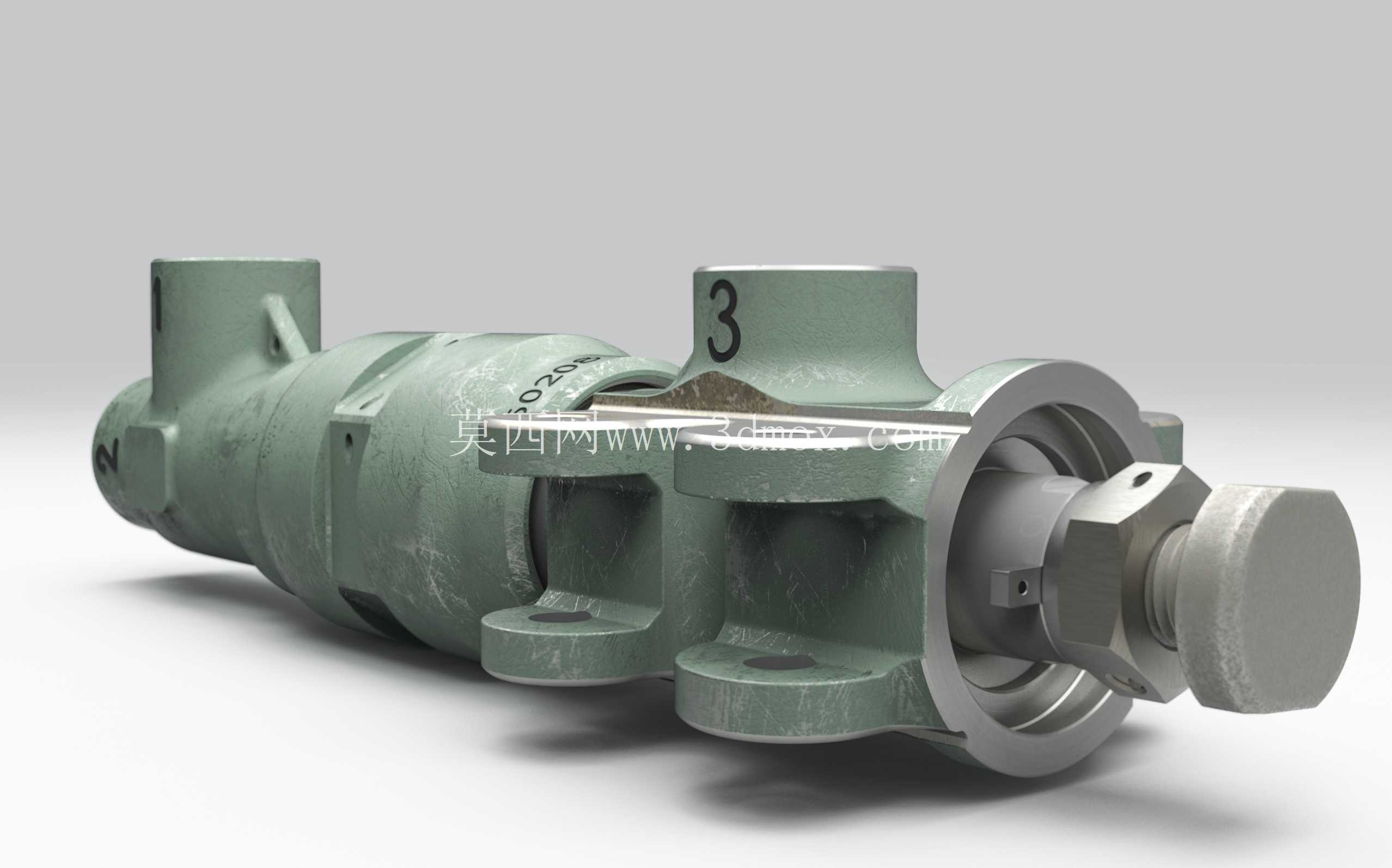

在航空液压系统的管路布局设计中，这类集成式开关气缸往往承担着舱门作动与流体分配的双重职能，不同于地面工业液压元件的宽松设计边界，航空场景下的元件设计首先要满足振动工况下的密封可靠性，以及高低温环境下的尺寸稳定性。从结构布局来看，该元件采用一体式铸造本体，将流体通道、安装基座、作动腔集成在同一铸件上，减少了分体式装配带来的密封泄漏点，本体上的三个带法兰凸台的安装孔呈三角分布，安装面经过铣削加工保证平面度，安装时可以通过螺栓直接固定在舱门附近的机身结构肋板上，不需要额外设计转接支架，有效降低了装配环节的重量累加。

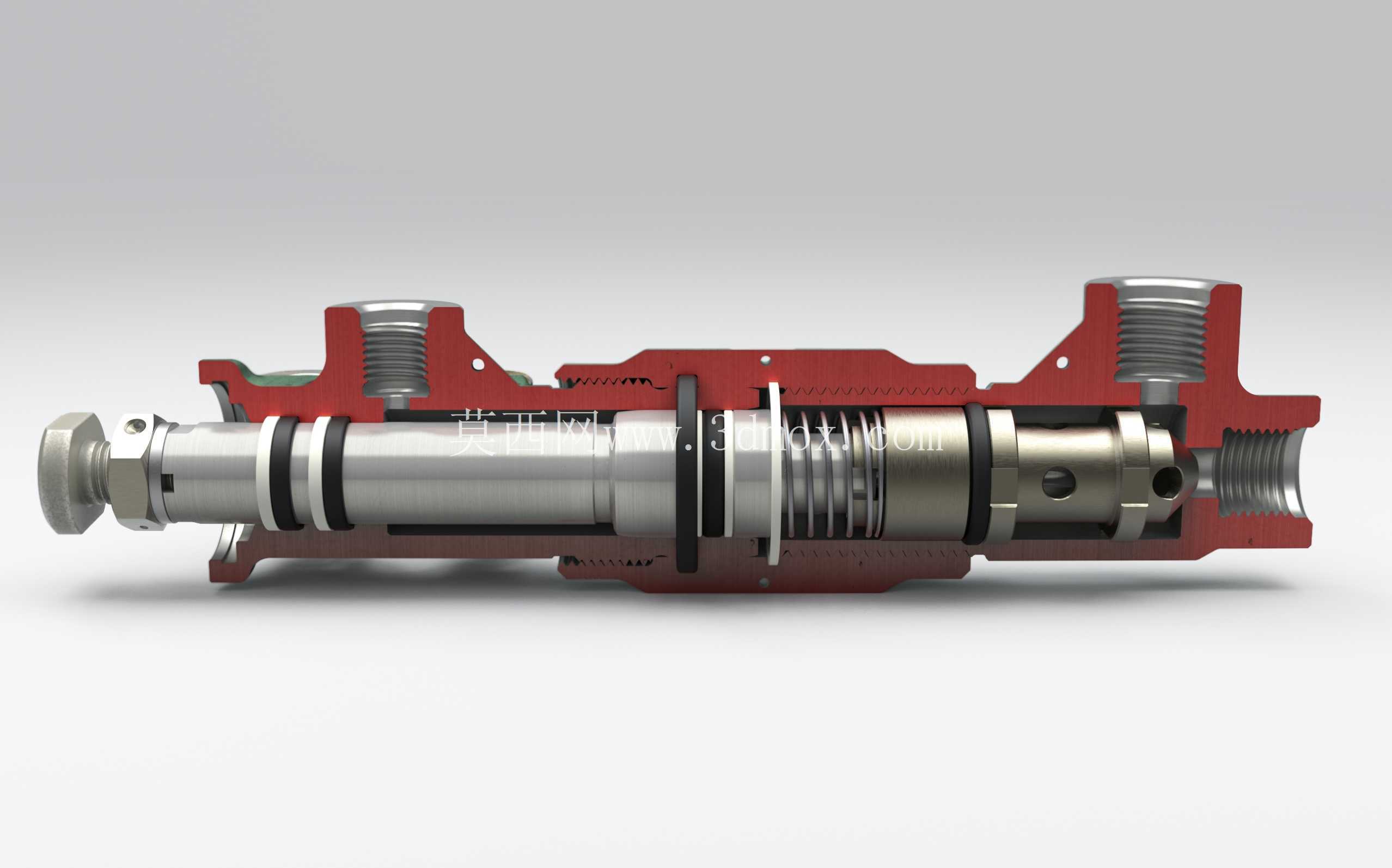

流体通道的设计采用斜向钻孔与铸造成型流道结合的方式，进油口设置在本体上部的内螺纹接口处，工作流体进入后通过内部的滑阀式阀芯实现通路切换，阀芯端部的调节螺杆可以在装配阶段微调阀芯的初始行程位置，保证作动到位时的通断精度，避免出现流体内泄导致的舱门作动迟缓问题。作动部分的活塞与缸筒采用间隙密封配合，表面做硬质阳极氧化处理，在AMG-10液压油的润滑环境下可以长期往复运动而不出现卡滞，适配飞机起降阶段的温度交变工况，不会因为低温导致油液粘度上升出现动作卡滞，也不会因为高空低压环境出现密封件失效。

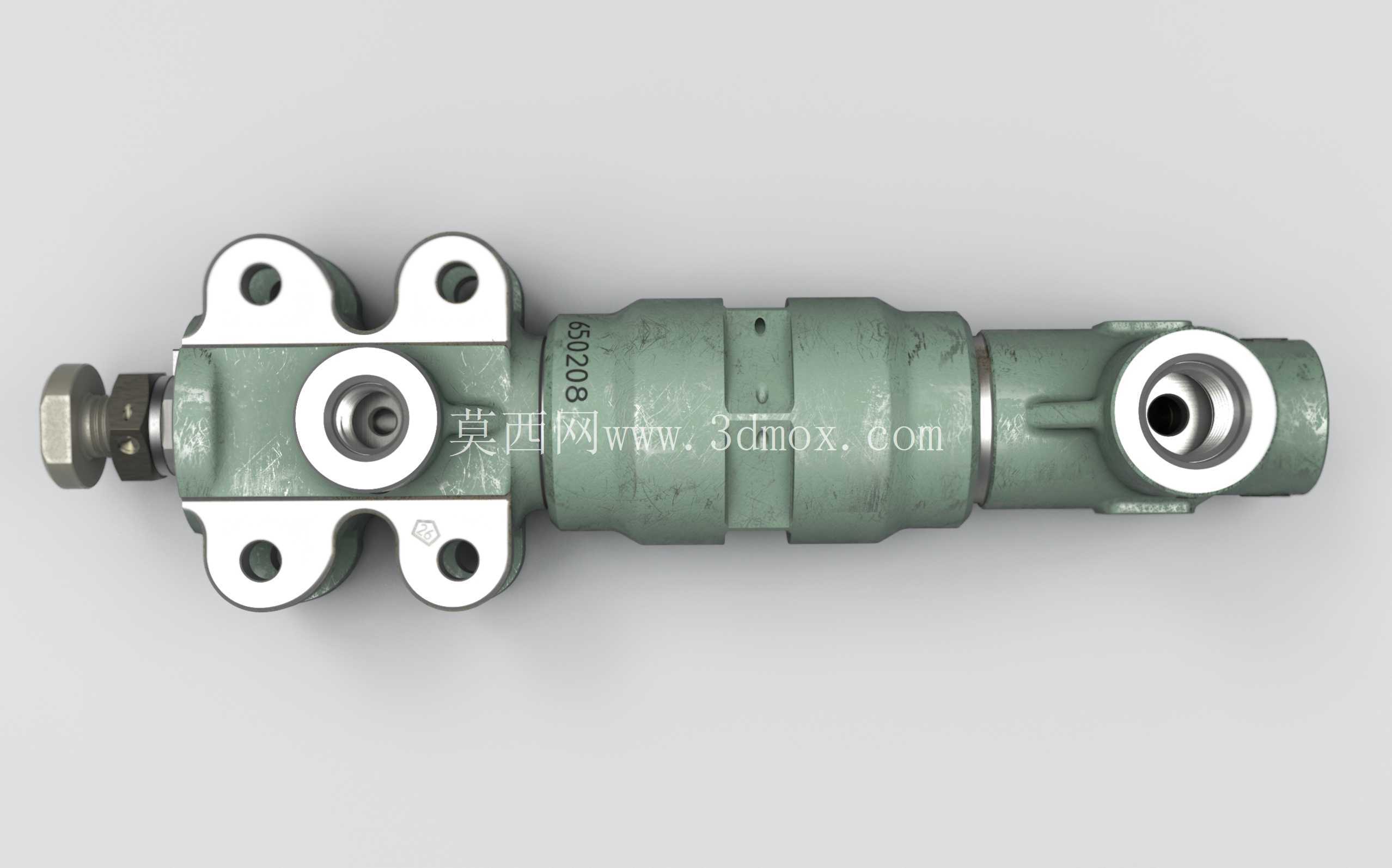

从安装边界来看，元件整体沿轴向呈长条形布局，总长度控制在常规航空液压元件的安装间距范围内，侧向突出的安装法兰厚度经过严格控制，不会与周边的液压管路、线缆支架产生干涉，本体上的铸造标识点可以作为装配定位基准，方便地勤人员在维护时快速识别接口方向，降低错装风险。端部的调节螺杆预留了足够的扳手操作空间，在不拆卸元件的前提下就可以完成行程微调，减少维护时的拆装工作量。

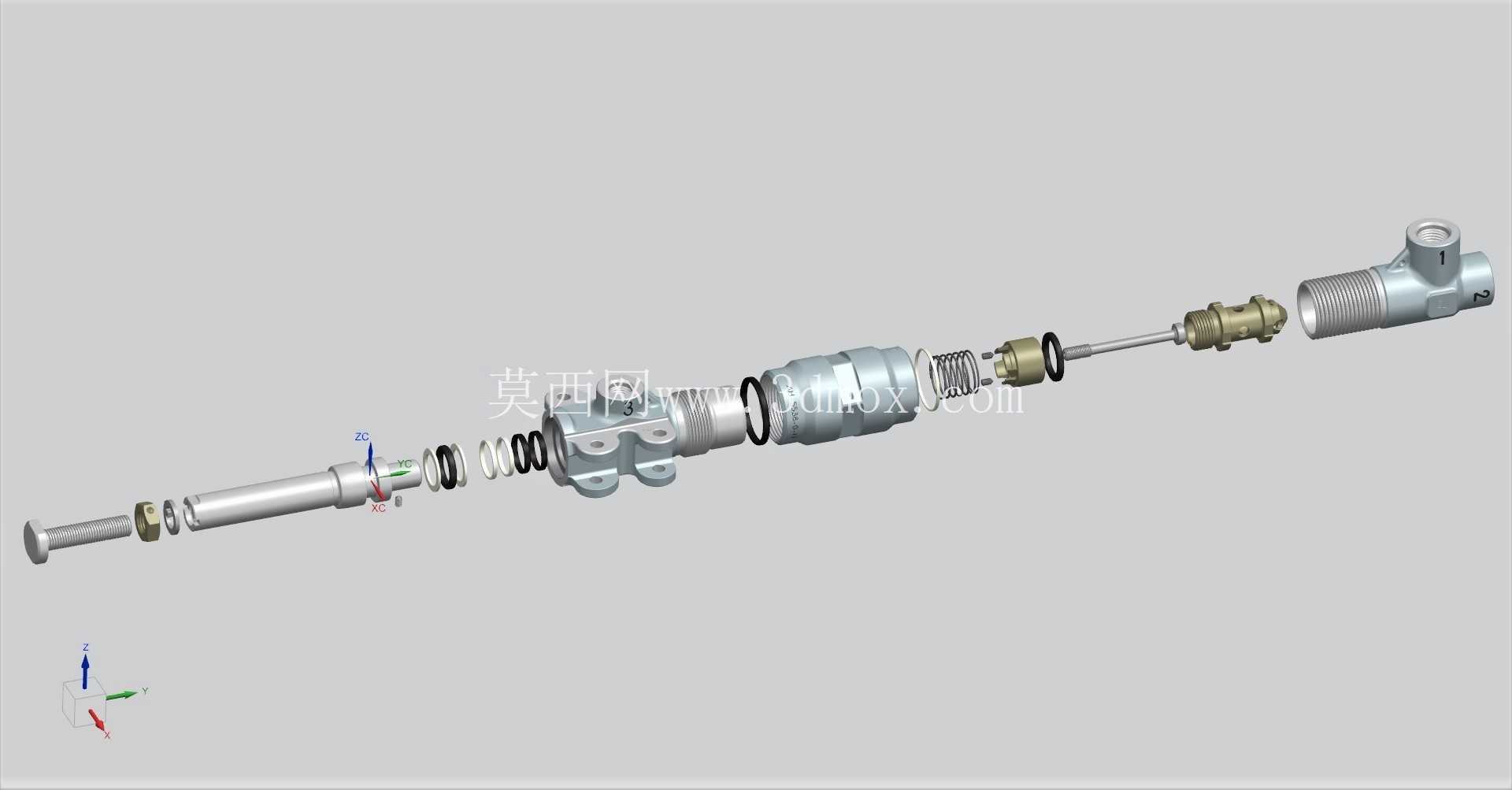

在功能设计上，该元件并非单一的开关阀，而是将舱门作动的气缸功能与流体通路切换的阀组功能整合在一起，当液压油进入对应腔室推动活塞移动时，活塞联动的阀芯会同步切换工作通路，将液压油分配到舱门作动的对应管路中，实现一个元件完成两个动作的控制，相比传统的分立阀组加气缸的布局，重量降低了近三成，管路连接点减少了四个，大幅降低了液压系统的泄漏风险点，这对于机载液压系统来说至关重要，因为每减少一个管路接头，就意味着减少了一个高空泄漏的潜在故障点。

建模过程中需要重点关注铸件的拔模角度设置，本体的铸造外表面保留了合理的拔模斜度，安装面、密封配合面的加工余量设置符合航空铸件的加工规范，内部流道的相交处做了圆角过渡，避免流体在拐角处产生涡流导致的压力损失，同时也减少了流道内部的应力集中点，提升元件在高压脉冲工况下的结构强度。阀芯与本体的配合公差选用基孔制的间隙配合，既保证运动的灵活性，又控制内泄量在允许范围内，安装孔的位置度公差严格控制，保证装配时可以顺利对接机身安装点，不会出现强制装配导致的本体变形。

实际应用场景中，这类元件多用于中型运输机的货舱门、应急舱门的液压控制回路中，安装位置通常在舱门铰链附近的结构空腔内，周边空间紧凑，因此元件的外形轮廓尽可能做了圆滑过渡，没有突出的尖锐结构，避免在装配和维护过程中划伤操作人员或者损坏周边的液压软管。本体表面的氧化处理层同时具备一定的防腐蚀能力，可以适应机场地面的高湿、高盐雾环境，减少地面停放时的腐蚀损耗，延长元件的大修间隔周期。
