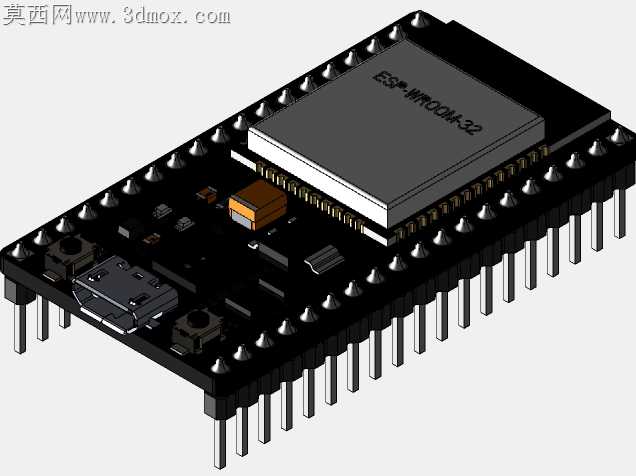

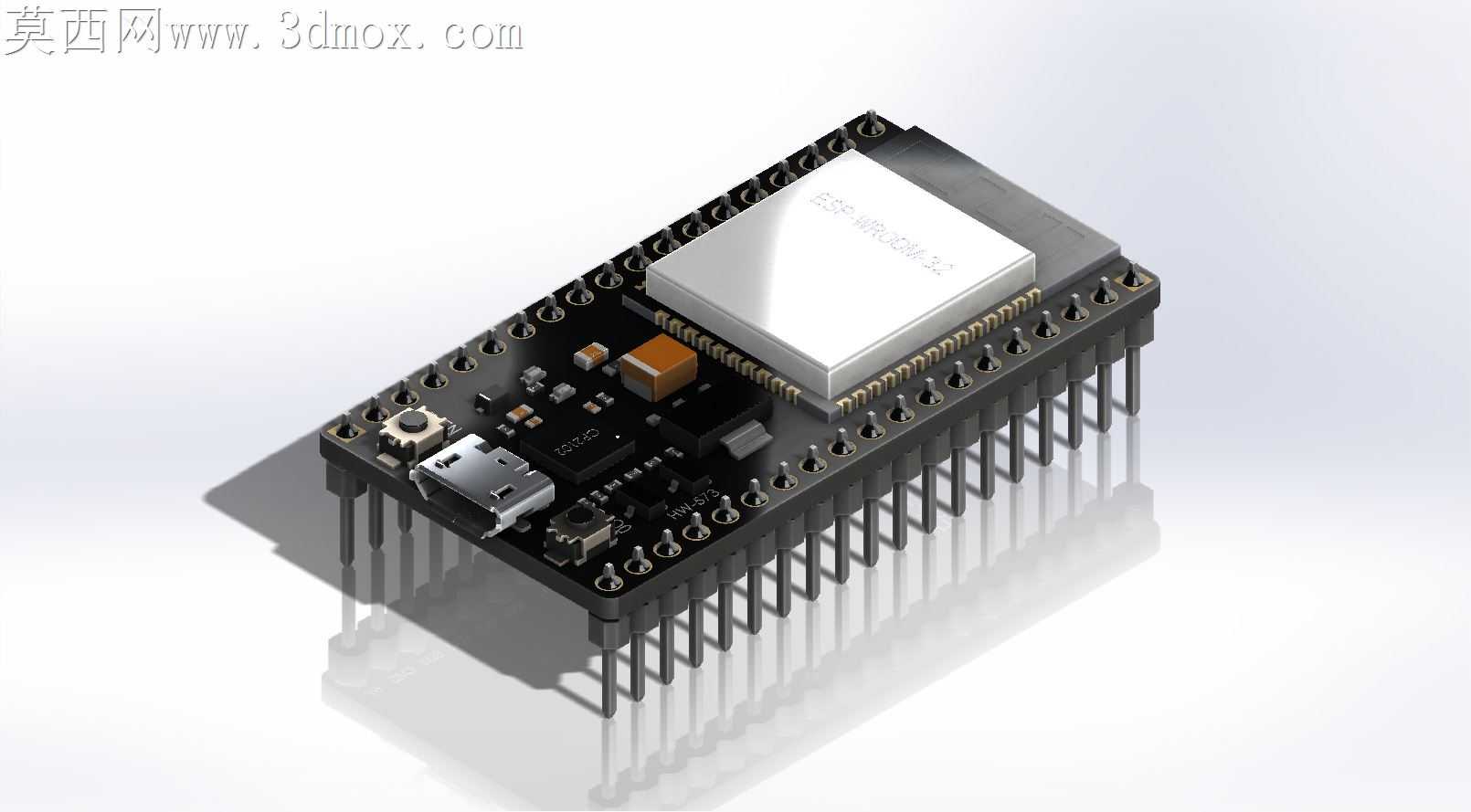

ESP-32S开发板高精度三维结构复刻

小批量贴片加工时，排针与板边的相对公差一旦超出0.1mm，整板过回流焊后就会出现排针歪斜、插装卡滞的问题，这也是很多开源开发板三维复刻时容易忽略的现场加工痛点。这款ESP-32S开发板的三维结构，完全围绕贴片加工的公差适配逻辑做细节还原，板上0.9英寸宽距的38个排针，每个针脚的定位基准都严格对齐PCB板边的定位孔，针脚根部的塑胶固定座与PCB表面预留了0.05mm的间隙，刚好抵消回流焊过程中PCB受热产生的微幅翘曲，不会出现塑胶座被顶起导致针脚浮高的问题。板载的USB接口金属外壳，特意做了边缘0.1mm的倒角处理，复刻时还原了这个细节，就能避免外壳组装时刮伤USB公头的绝缘层，接口旁的ESD保护元件位置，也避开了螺丝固定柱的应力集中区，打样时不会因为螺丝锁紧的应力导致元件虚焊。核心WiFi模块的金属屏蔽罩，边角做了微小的圆弧过渡，没有照搬 datasheet 上的直角结构，实际量产时这种圆弧结构能减少屏蔽罩冲压成型的应力开裂，屏蔽罩与下方芯片的间隙控制在0.2mm，刚好预留导热垫的安装空间，不会因为间隙过大导致散热失效，也不会因为间隙过小压坏芯片封装。板上的复位按键、BOOT按键的键帽高度差控制在0.3mm，手指按压时不会出现两个按键同时触发的误操作，按键旁的电容电阻排布，也避开了手指按压时的施力路径，长期按动不会导致周边元件脱焊。Micro USB接口的固定脚特意做了加宽处理，复刻时还原这个结构，就能模拟出接口反复插拔后的受力状态，验证焊盘的牢固度，不会出现普通开发板插拔几次就掉接口的问题。排针的针脚长度做了精准还原，插装到面包板时，针脚露出面包板背面的长度刚好是2mm，既不会因为过长导致相邻针脚短路，也不会因为过短导致接触不良。板上的电源指示灯、用户指示灯的位置，都在PCB边缘的可视区域，组装外壳时不用额外开异形透光孔，直接在外壳对应位置开小圆孔就能看到灯光状态。整个结构的所有配合间隙都贴合实际加工的公差带，不管是用来做加工前的公差仿真，还是做外壳设计的装配参考，都能直接对接生产环节，不用再反复调整尺寸适配加工误差。
