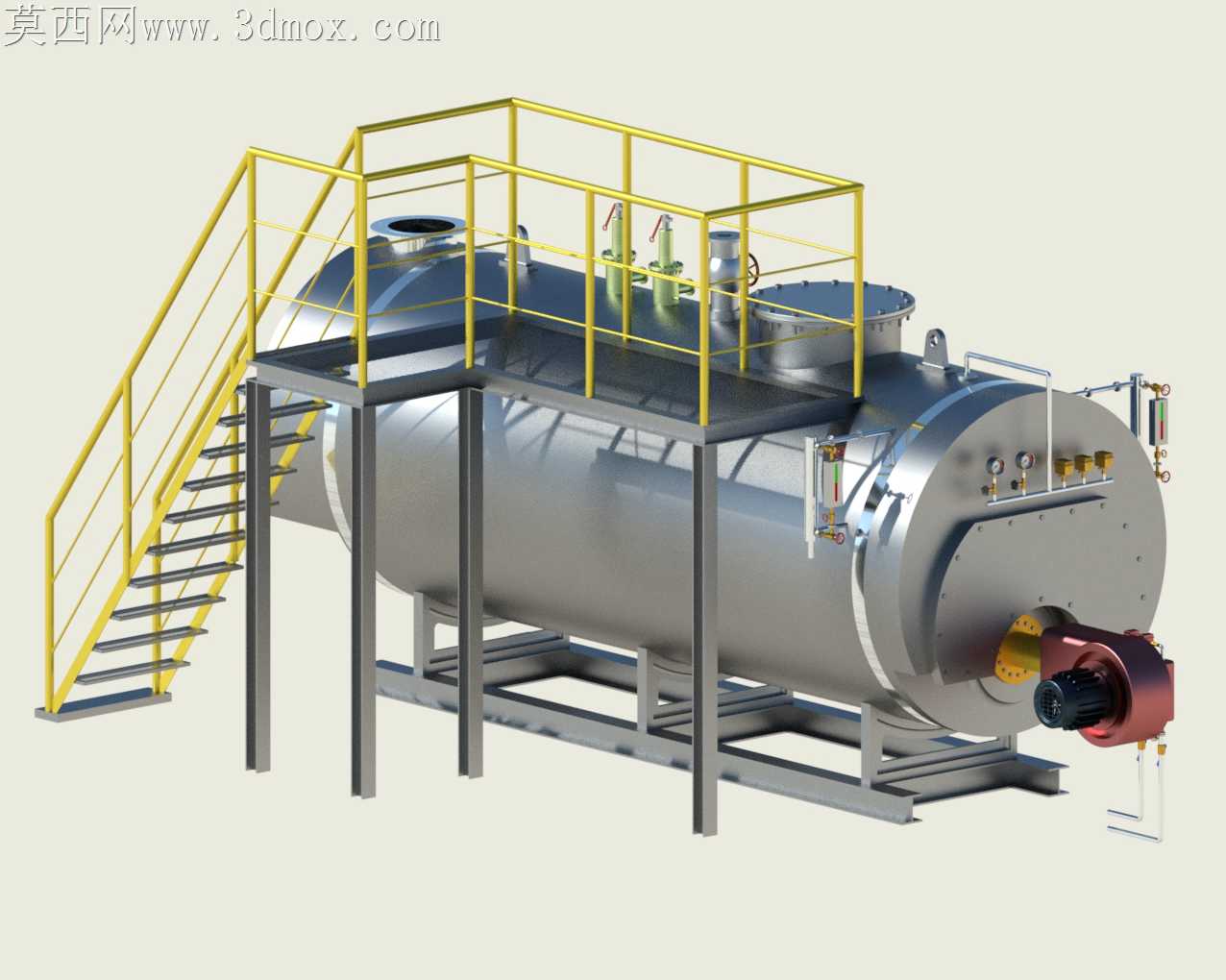

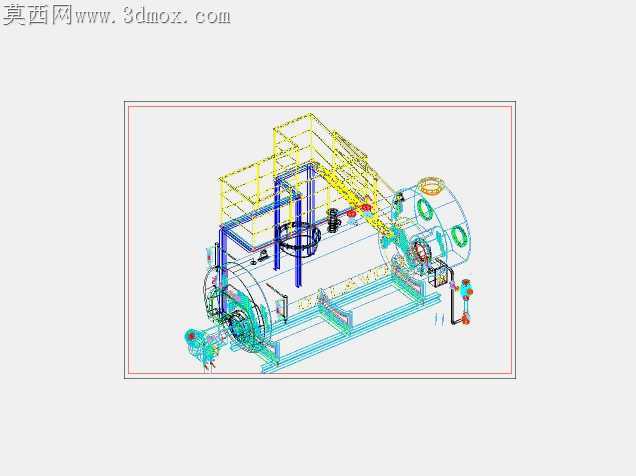

带配套安全附件的火焰双管锅炉结构

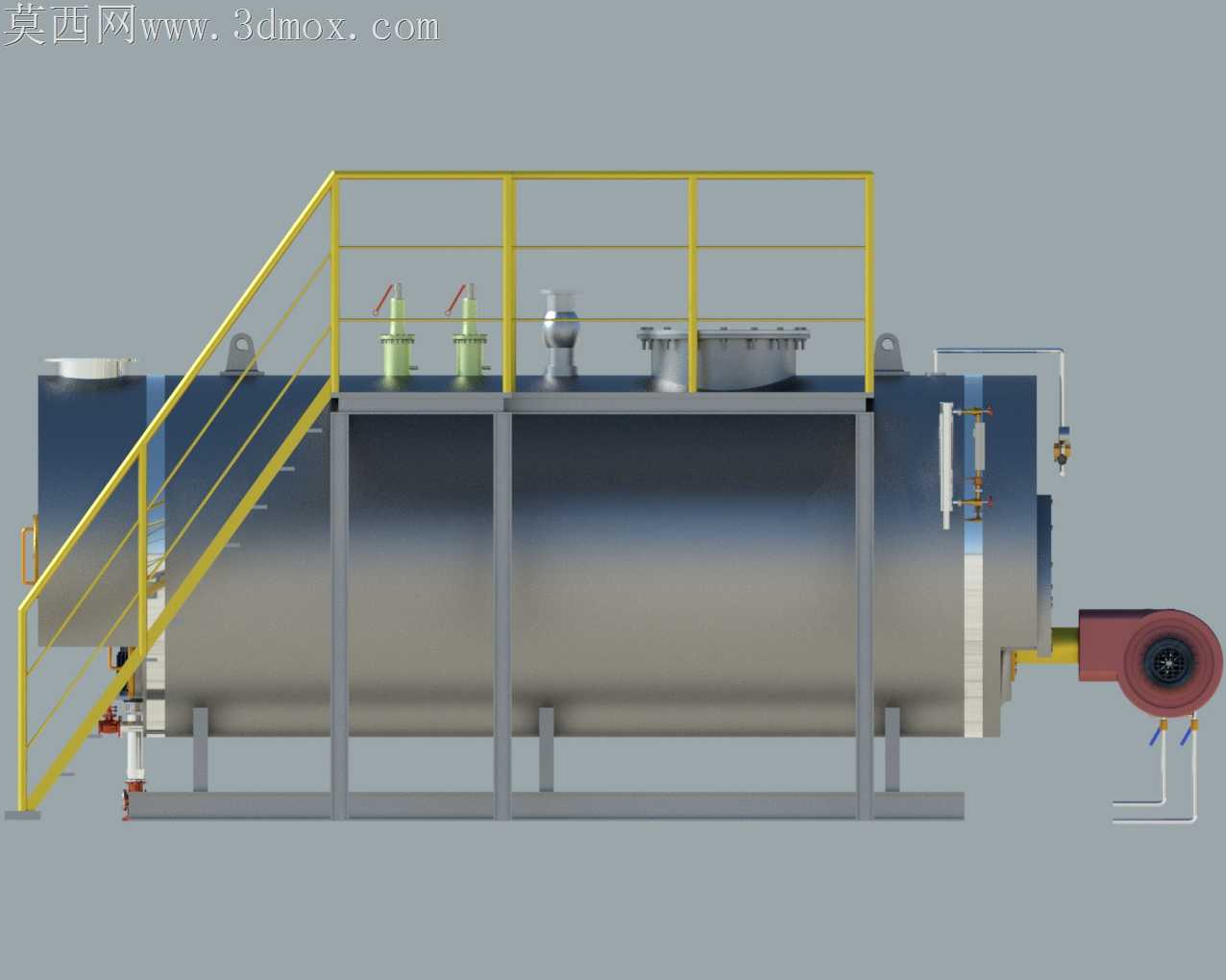

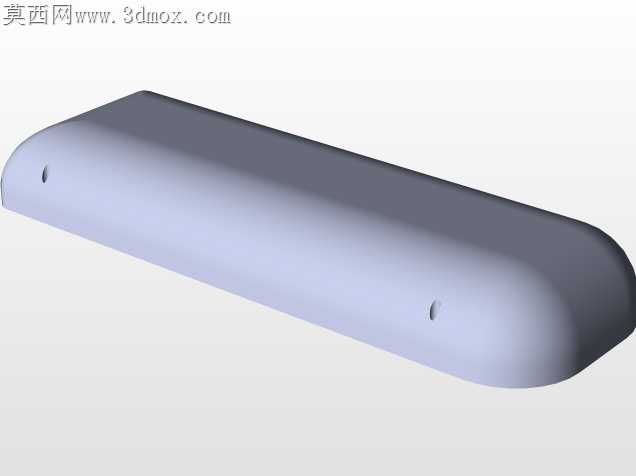

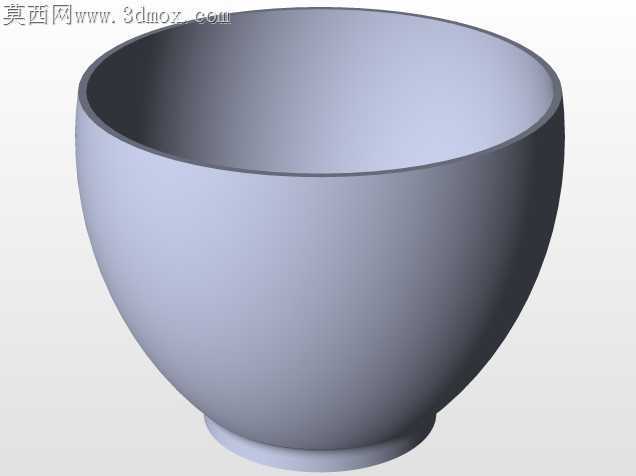

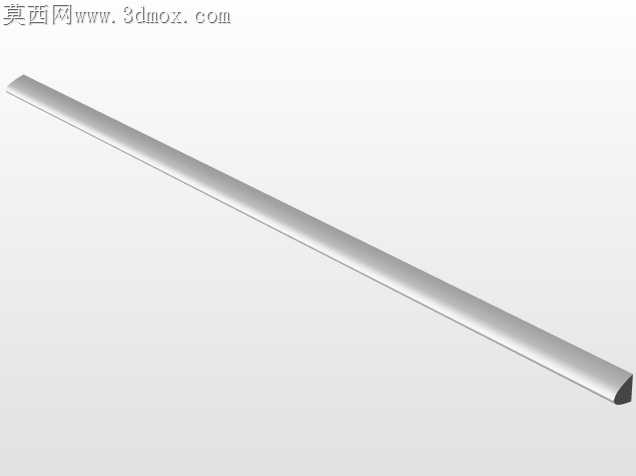

工业锅炉现场安装最常出现的隐患，是外接附件与筒体接口的公差错位，现场配焊时很容易破坏筒体的承压应力层，这款双管锅炉的三维结构在搭建时，就把所有外接附件的接口基准做了统一对齐。水位计的连通管接口、燃烧器的安装法兰座、压力计的取压口、安全阀的泄放口、进水阀的连接端，全部以双炉管的中心轴线为统一基准做定位，每个接口的伸出长度都预留了现场配管的调整余量，不会出现安装时管件强行掰正产生的装配应力。操作平台的护栏框架采用分段式插接结构，每段护栏的插接脚都对应筒体上预设的安装支座，支座的焊接位置避开了炉管的热影响区，不会因为长期高温运行出现焊缝开裂的问题。进水阀的管道走向特意绕开了燃烧器的高温辐射区，管道的弯折半径符合流体输送的阻力要求，不会出现进水时的水锤冲击损伤阀件。控制面板的安装位置做了下沉式处理，操作面板的正面与护栏的安全距离符合现场操作的人体工程学要求，巡检人员站在平台上操作时不会被护栏磕碰手肘。压力计的取压口做了倾斜向上的角度设计，避免炉水长期沉积在取压管内造成测量失准，安全阀的泄放口朝向背离操作平台的一侧，泄放时的高温蒸汽不会直接喷向巡检通道。双炉管的排布间距考虑了后期清灰维护的操作空间，管间的预留距离可以让检修工具顺利伸入，不需要额外切割附属结构就能完成管外壁的积灰清理。所有外接管线的固定管卡位置都做了标识，管卡与筒体的连接采用可拆卸式抱箍结构，不需要在筒体上额外焊接固定点，减少了筒体承压层的焊接损伤风险。护栏的踏步位置做了防滑结构的预留，踏步板的安装高度差控制在安全规范要求的范围内，巡检人员上下平台时不会出现踏空风险。燃烧器的安装座做了定位止口设计，现场更换燃烧器时不需要反复调整同轴度，对准止口就能完成安装，大幅缩短了现场检修的停机时间。
