大涵道比涡轮风扇喷气发动机结构设计

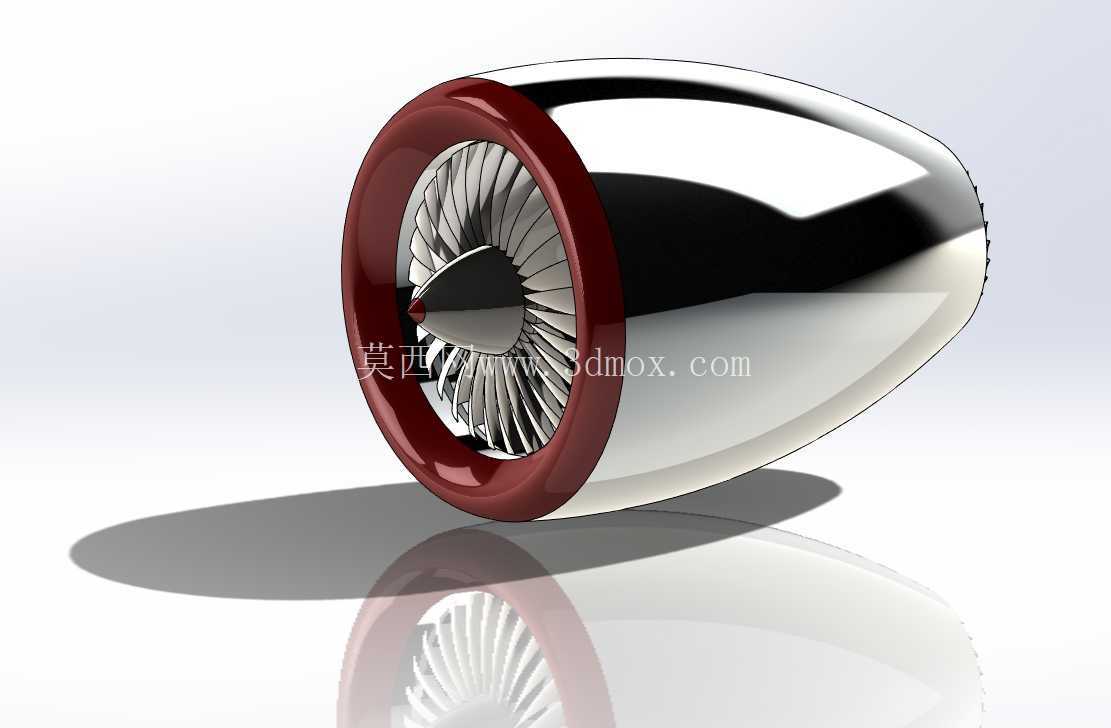

在民用干线客机、大型军用运输机的动力选型中，大涵道比涡轮风扇发动机是当前的主流配置，这款三维结构完整还原了该类动力装置的前端进气与风扇段核心构型，可直接用于航空类教学演示、动力系统原理展示、相关配套结构的适配设计参考。从实际工程应用场景来看，该类发动机通常吊挂在机翼下方或集成在机身尾部，前端进气道的外形设计直接影响进气效率，进而关系到整台发动机的推力输出与燃油经济性，本次还原的结构重点呈现了光滑流线型的进气整流罩、大尺寸单级风扇叶片、环形包容机匣这几个前端核心部件，完全匹配现役大涵道比涡扇的前端布局逻辑。

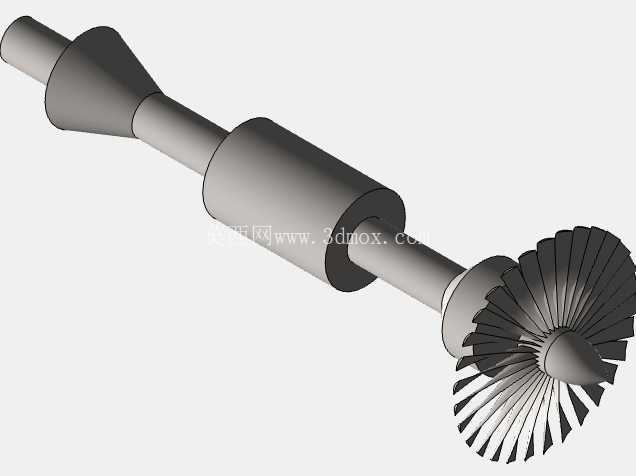

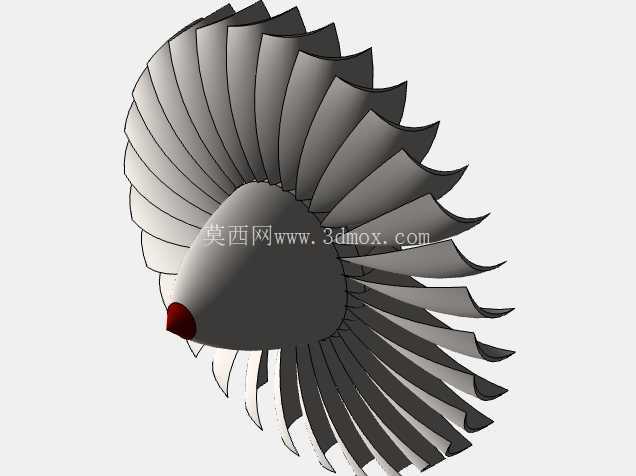

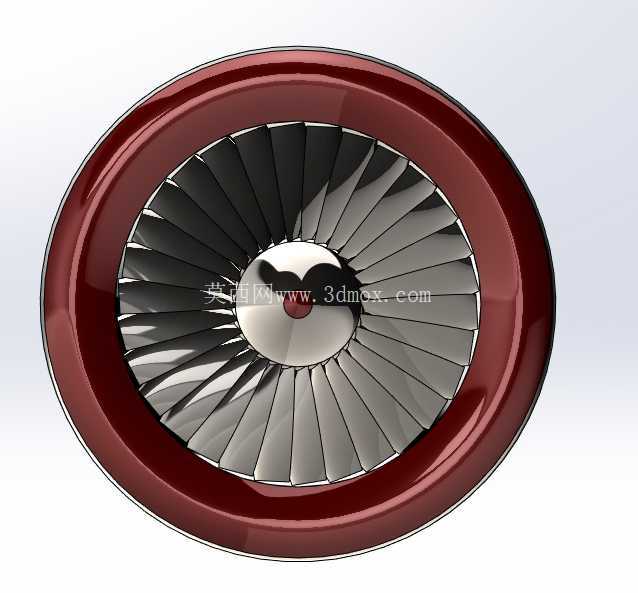

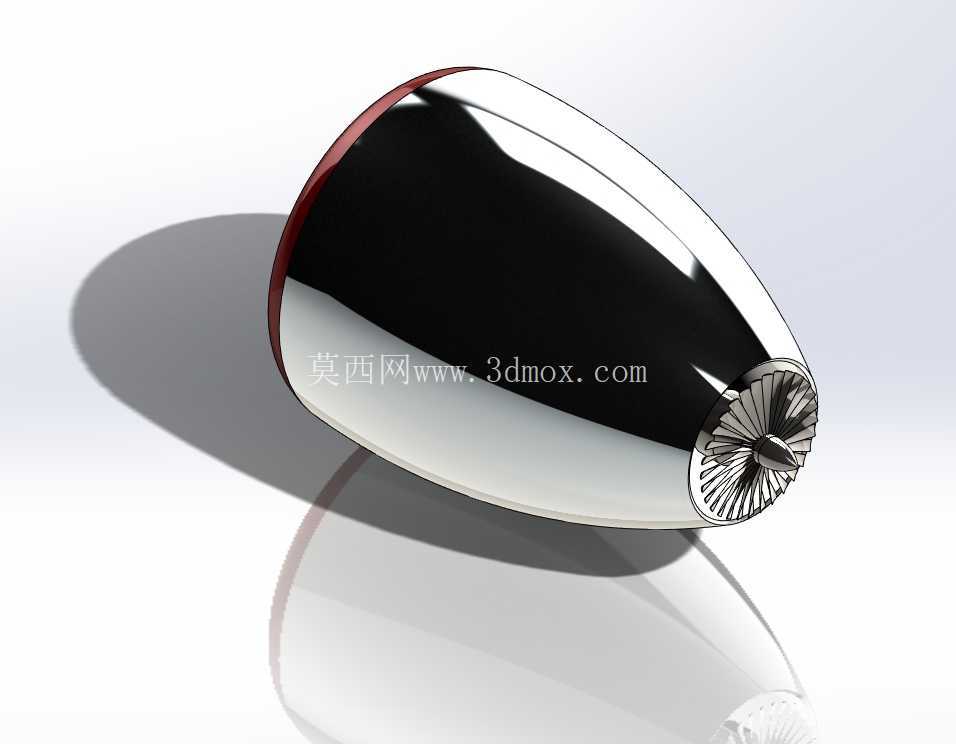

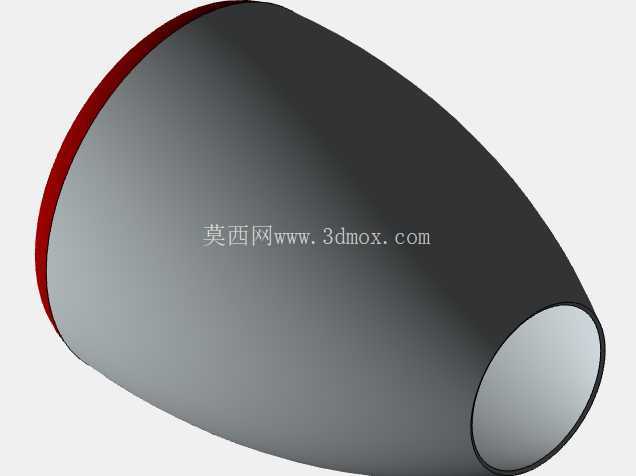

从设计思路层面拆解，首先是进气整流罩的椭球形曲面设计，曲面曲率经过多轮气动优化，能够让来流空气均匀减速增压，避免气流在进气道内壁产生分离损失，整流罩前缘做了圆滑过渡处理，不会在大侧风降落、起飞抬前轮等极端工况下产生进气畸变，保证风扇段的进气稳定性。其次是风扇叶片的布局，单级风扇沿周向均匀排布，叶片叶型采用了宽弦设计，既能够提升单级压比，减少后续压气机的级数，也能提升叶片抗外物打击的能力，日常运行中难免吸入跑道上的碎石、飞鸟等异物，宽弦叶片的抗损伤能力远优于窄弦设计，同时叶片根部与轮盘的连接采用了燕尾型榫槽结构，这也是航空发动机风扇段的经典连接方式，能够在高速旋转下均匀传递离心载荷，避免应力集中。外围的环形包容机匣除了提供气流流道的约束作用外，还具备风扇叶片断裂后的包容能力，一旦出现叶片断裂失效，机匣结构能够阻挡高速飞出的叶片，避免击穿机身或机翼结构造成二次损伤，本次模型中机匣前端的红色环形装饰边也对应了实际机型上的进气道唇口标识区域，方便地勤人员快速识别进气道边界。

从安装边界尺寸来看，该结构最大直径为484.55毫米，总长度为778毫米，这个尺寸比例完全按照真实大涵道比涡扇的前端段等比例缩放，在做教学展示台架设计、航空模型动力舱适配时，可以直接参考该尺寸预留安装空间，不需要额外做比例换算。需要注意的是，该尺寸仅包含进气整流罩、风扇段与前机匣部分，不包含后续的压气机、燃烧室、涡轮与尾喷管段，在做整机动力系统集成设计时，需要在该结构后端预留对应接口，匹配核心机的连接法兰尺寸。

从功能特性上看，该结构作为涡扇发动机的最前端部件，承担了来流整理、大流量空气增压、核心机进气导流三个核心作用，涵道比越大的发动机，风扇段提供的推力占比越高，部分大涵道比机型的风扇段能提供整机80%以上的推力，因此风扇段的气动设计、结构强度设计直接决定了整台发动机的性能上限。在做相关结构的三维建模练习时，可以从这个模型入手，先掌握回转类曲面的建模逻辑、周向均布特征的阵列方法、复杂叶型曲面的构建技巧，再逐步拓展到核心机内部的压气机、涡轮等更复杂的结构设计。对于航空类专业的教学场景，该模型可以3D打印后作为实体教具，配合剖面结构展示内部的叶片排布、气流走向，比平面原理图的展示效果更直观，也能用于航空科普场馆的展品制作，让参观者直观了解民航客机动力装置的前端结构。在做无人机动力改装、小型涡扇模型制作时，也可以参考该结构的外形比例设计进气道与整流罩，优化小型动力装置的进气效率，提升推力输出的稳定性。
