六缸气动星型动力装置结构设计

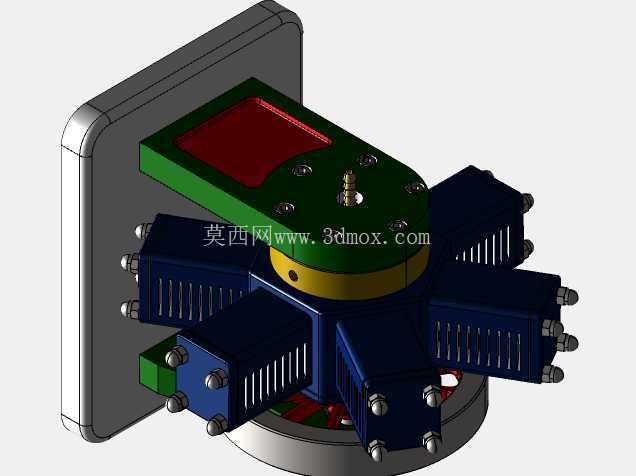

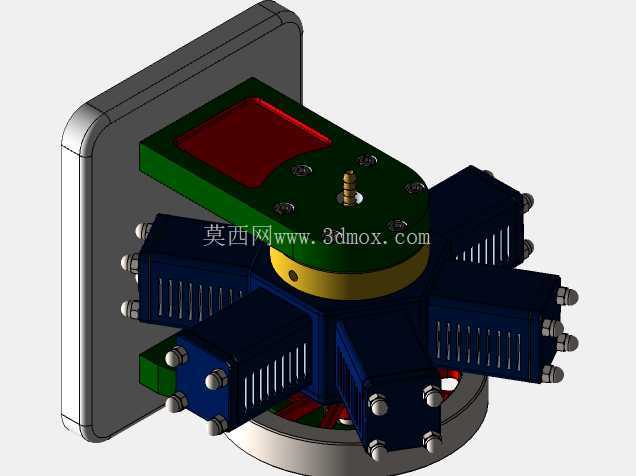

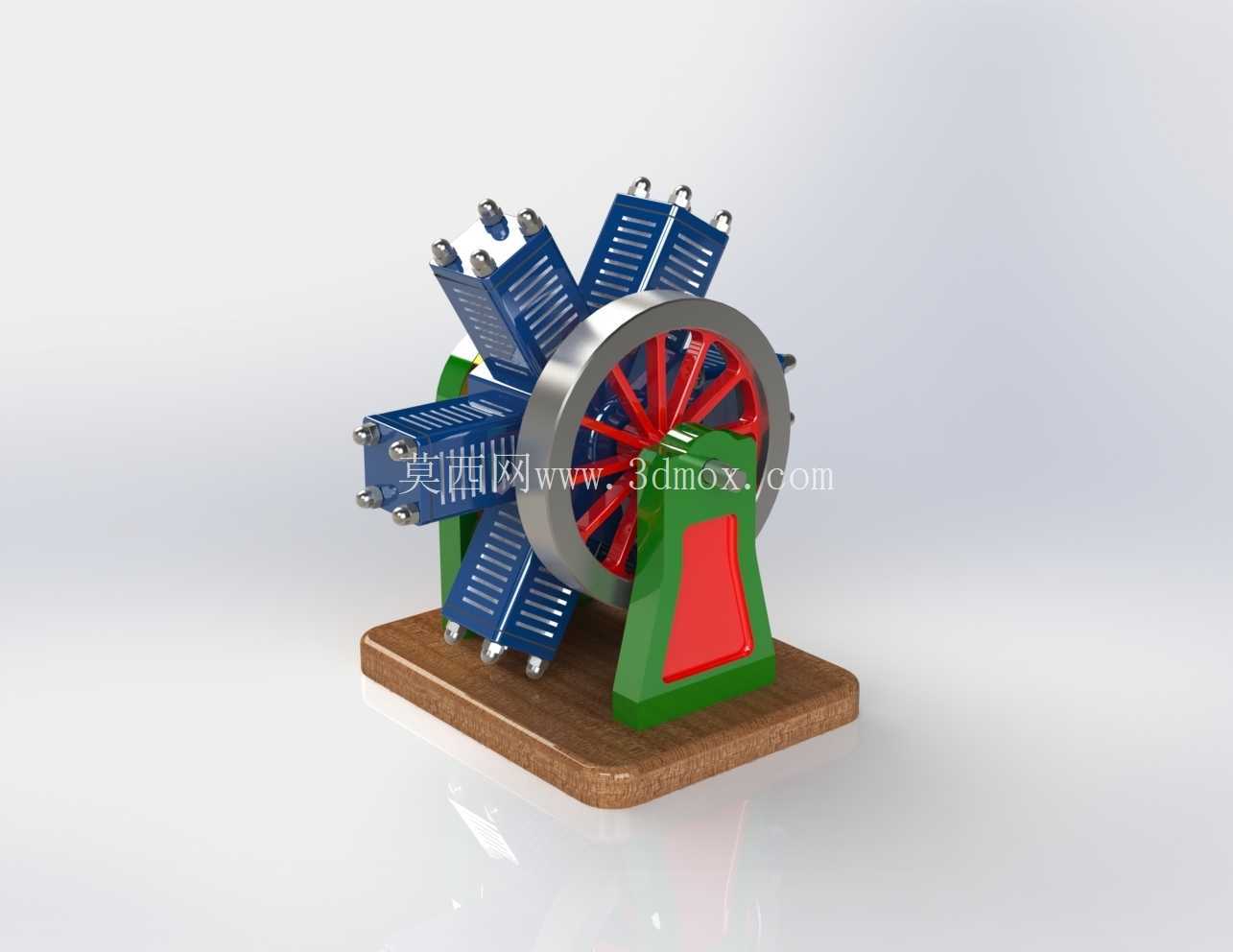

　　在小型气动演示装置、教学实验台以及低负载气动动力输出场景中，星型布局的动力单元凭借结构紧凑、扭矩输出平顺的特点，一直是机械结构教学、原理验证类项目的常用选型。这款六缸气动星型动力结构，采用辐射式气缸排布设计，六个气缸沿中心曲轴的圆周方向均匀分布，相邻气缸的中心夹角为60度，这种布局能够让各气缸的做功行程沿圆周方向依次错开，在连续供气的工况下，曲轴每旋转一周可完成六次动力叠加，相比同缸数的直列布局结构，整体径向尺寸更集中，轴向占用空间更小，非常适合对安装空间的轴向长度有严格限制的桌面级演示设备、小型气动工具动力端使用。

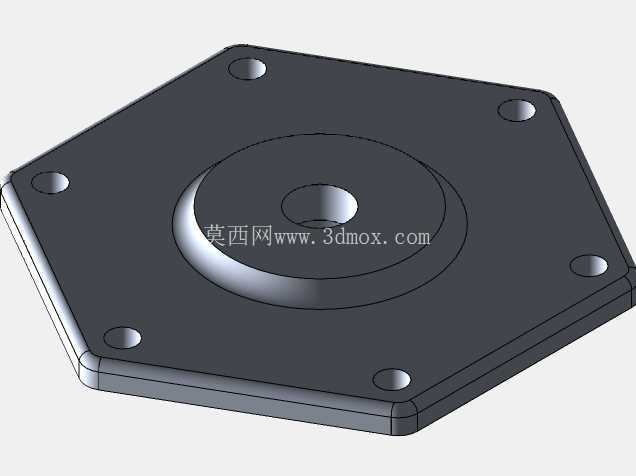

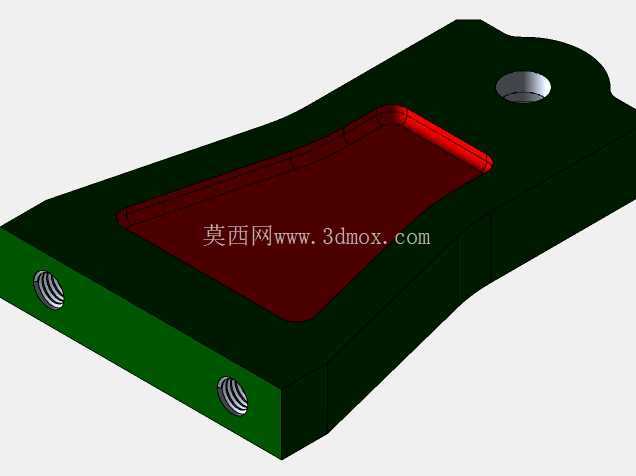

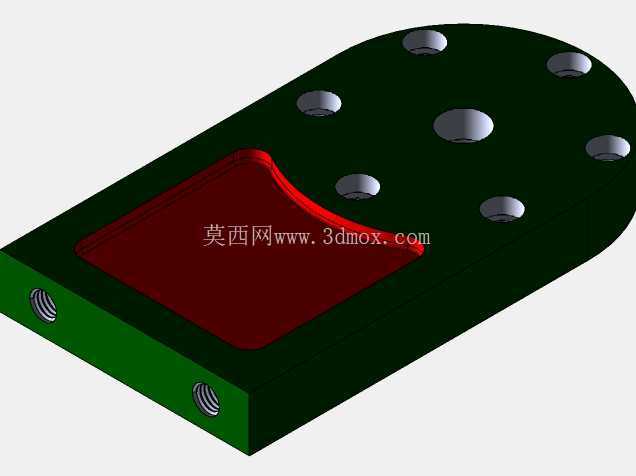

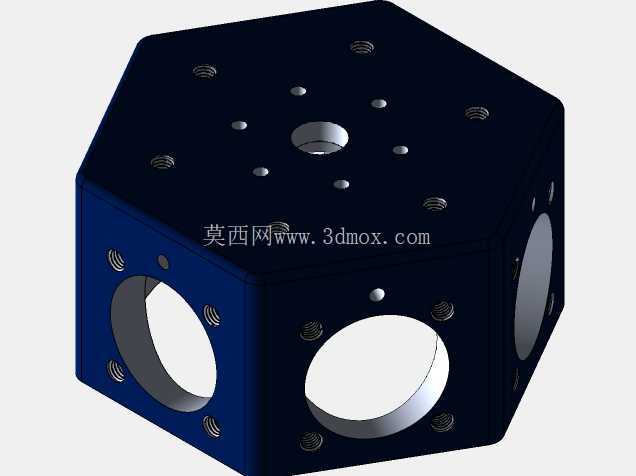

　　从结构设计逻辑来看，整个动力单元的支撑体系分为三个部分：底部的木质安装基座承担整体承重与安装定位功能，基座上开设的安装孔位可直接通过螺栓固定在实验台架或设备安装面上，安装边界的长宽尺寸控制在可适配常规桌面台架的范围，基座表面做了平整化处理，保证上部支架安装后的平面度误差控制在机械装配允许的公差范围内；中部的绿色铸造式支架是核心承载部件，承担曲轴组件的径向支撑载荷，支架与基座之间通过定位销与螺栓组合连接，既保证装配时的定位精度，也能承受曲轴运转时产生的交变冲击力，支架的轴承安装位采用同轴度公差约束，避免曲轴运转时出现卡滞、偏磨的问题；上部的气缸组件沿圆周方向均匀固定在中心轮毂的外侧，每个气缸的进气口独立接入气路，通过曲轴的转动相位控制各气缸的进排气时序，实现动力的连续输出。

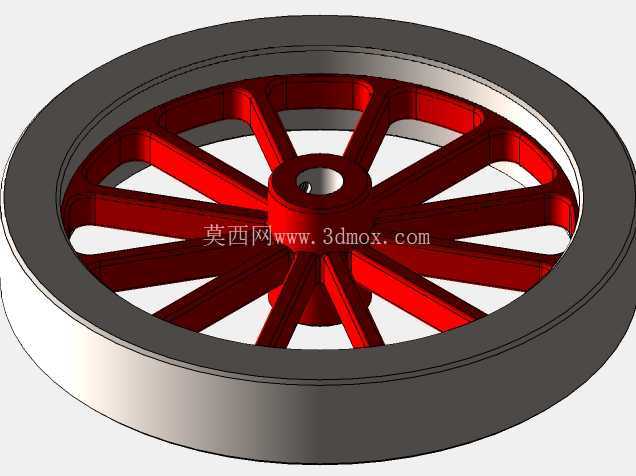

　　中心的飞轮组件采用大直径轮辐式结构，轮缘部分做了加厚处理来提升转动惯量，能够储存做功行程的多余能量，带动曲轴顺利越过各气缸的止点位置，保证运转的平顺性，飞轮的红色轮辐既做了结构减重设计，也能在运转时直观观察转速变化，方便教学演示过程中观察动力输出状态。每个气缸组件都包含缸体、活塞、连杆以及端部的密封结构，缸体采用模块化设计，单个气缸可独立拆卸更换，降低后期维护成本，连杆与曲轴曲柄销之间采用铰接连接，配合间隙控制在合理范围，既保证转动灵活性，也避免间隙过大导致的冲击噪音与气压泄漏问题。在实际应用场景中，这类气动星型动力结构不需要燃油供给系统，仅通过压缩空气作为动力源，运转过程无燃烧排放，安全性高，非常适合在室内教学场所、科普展厅作为原理演示装置使用，也可作为小型气动设备的动力输出单元，搭配减速机构后驱动低负载的回转部件。设计过程中重点考虑了装配工艺性，所有零部件的连接方式都采用常规机械连接结构，不需要特殊工装即可完成整机组装，各运动部件的润滑点都预留了注油位置，日常维护时可直接加注润滑脂降低运动磨损。

　　从安装边界来看，整个装置的重心落在底部基座的中心区域，运转时的振动幅度被大惯量飞轮有效抵消，不需要额外的加固结构即可稳定放置，径向方向上六个气缸的外轮廓构成了装置的最大回转直径，安装时需要在周边预留足够的安全间隙，避免运转过程中与周边部件发生干涉。气路接口统一布置在气缸的外侧端面上，方便外部气管的连接与排布，进气管路可通过集成式分气块统一供气，简化外部气路的布线复杂度。这种星型布局的气动动力结构，相比单缸或双缸气动马达，扭矩输出的脉动更小，低速运转时的稳定性更好，在需要直观展示内燃机工作原理、星型发动机结构特点的教学场景中，能够让观察者清晰看到每个气缸的活塞运动、连杆传动以及曲轴转动的全过程，相比静态剖视模型更具动态演示效果。结构设计时对各运动部件的运动干涉做了全行程校验，曲轴转动全周期内，连杆与缸体、飞轮与支架、活塞与缸壁之间都不会出现运动干涉，各部件的强度都按照0.8MPa的常规供气压力做了校核，能够满足长时间连续运转的结构强度要求。
