车用火花塞点火结构三维数模

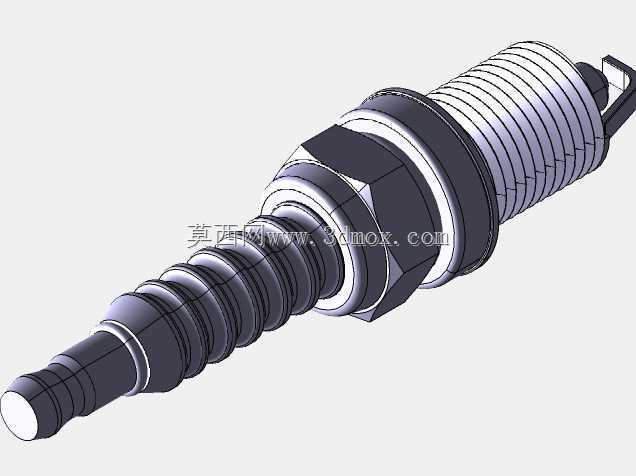

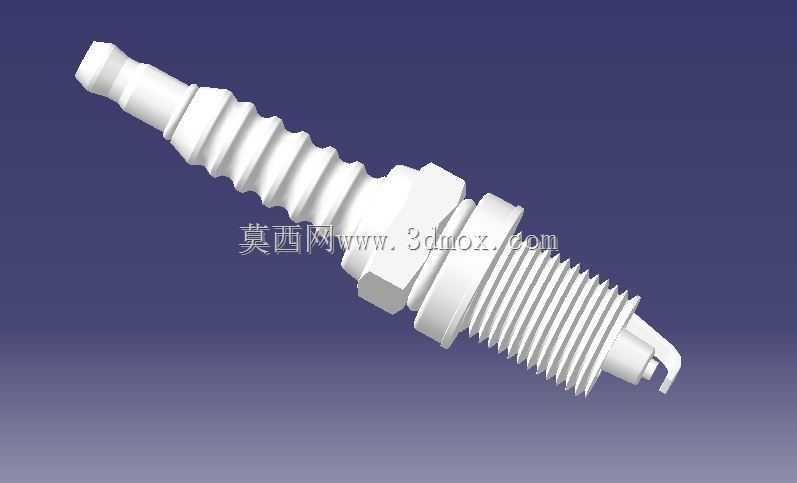

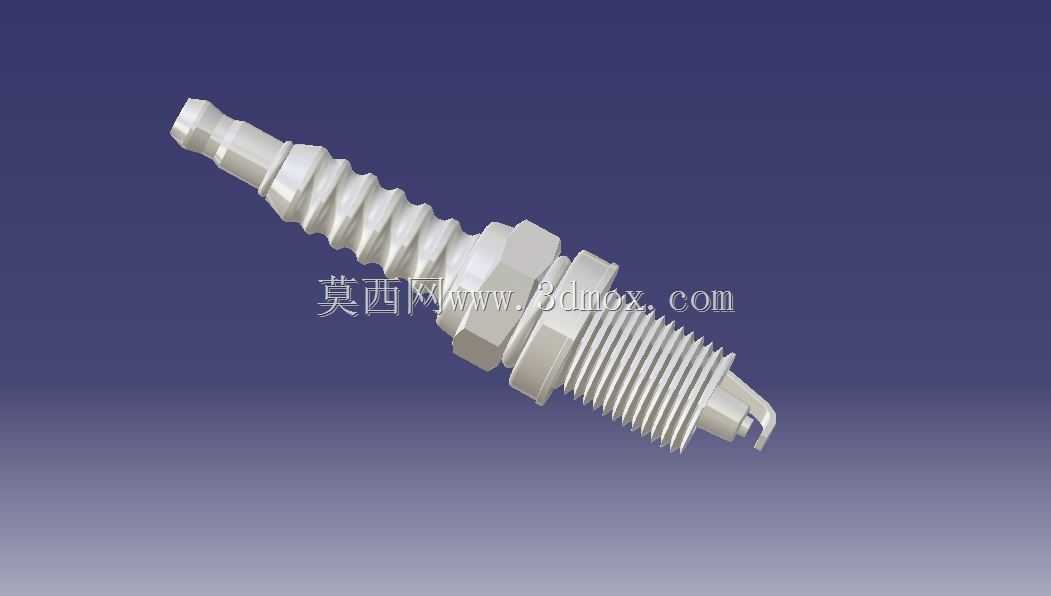

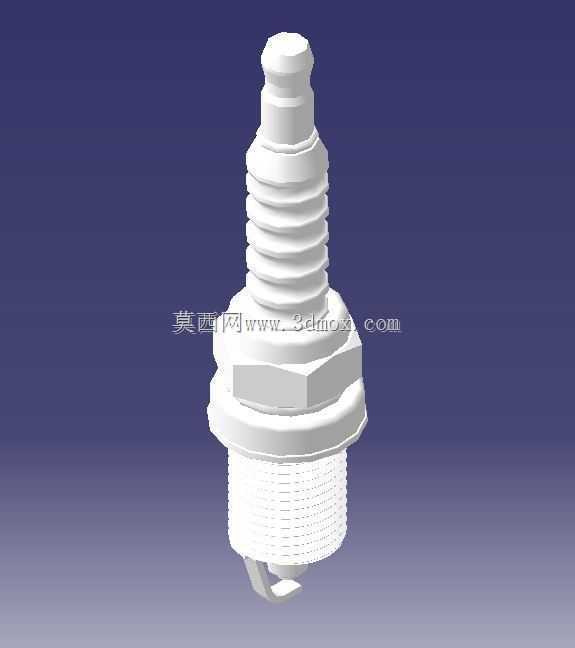

　　在燃油发动机的燃烧系统开发中，火花塞是决定点火可靠性与燃烧稳定性的关键小尺寸零件，这套三维数模完整还原了车用火花塞从接线端到发火端的全部结构特征，可用于发动机周边布置校核、点火系统教学演示、维修工装设计以及零部件结构认知。数模中上部为接线螺母与绝缘瓷体段，接线端采用小直径柱状接头，用于和高压点火线的护套端子压接配合，传递点火线圈输出的高压脉冲；绝缘瓷体表面设计有多道连续的环形伞棱，这一结构并非装饰造型，而是沿瓷件表面增加爬电距离，在发动机舱存在油污、潮气、粉尘的工况下，避免高压电沿绝缘体外表面发生闪络击穿，伞棱的棱边圆角过渡自然，建模时保留了瓷件烧结成型后的圆滑轮廓，没有尖锐转角。瓷体中段包裹六角金属壳体，

　　六角对边尺寸按照常用火花塞拆装扳手规格设定，是装机时施加拧紧扭矩的受力部位，壳体下方加工连续外螺纹，用于旋入气缸盖的火花塞安装孔，螺纹规格、旋合长度直接决定火花塞伸入燃烧室的深度：伸入过长会使发火端过度暴露在高温燃气中，引发早燃甚至电极烧蚀；伸入过短则火焰核被安装孔凹腔遮挡，点火能量传递受阻，缸内燃烧速率下降。螺纹末端为发火端，侧电极从壳体端面弯折伸出，与中心电极形成规定的跳火间隙，中心电极从绝缘瓷体内部贯通，上端与接线端子导通、下端在瓷体鼻尖处露出，侧电极与金属壳体连通搭铁，高压电击穿两极间的混合气后形成电火花，点燃气缸内被压缩的油气混合物。建模过程中各段同轴度约束完整，接线端、瓷体、金属壳体、螺纹段、电极段全部沿中心轴线对齐，

　　符合火花塞实际装配的同轴度要求；金属壳体与瓷体之间的滚压封装位置也做了结构还原，该部位是生产时将金属壳体收口压紧瓷体、实现内部密封与机械固定的关键区域，密封失效会导致气缸压缩压力泄漏，发动机缸压不足、动力下降。从安装边界来看，装机时首先要确认气缸盖上火花塞孔的螺纹规格与密封面形式，数模中螺纹段长度对应指定的螺纹 reach 值，选配时若更换不同热值的火花塞，必须保证旋入深度与原厂设计一致，密封垫圈在拧紧后被压平，填充壳体与缸盖接触面的微观间隙，既防止燃气泄漏，也辅助传递壳体热量到缸盖水套。六角壳体的外周尺寸要预留足够的扳手空间，发动机缸盖布置时，火花塞周边的气门弹簧、喷油器、进排气道壁面、点火线圈护套都不能与拆装扳手轨迹发生干涉，

　　数模可直接导入发动机总成装配环境，模拟套筒套入六角、旋转拧紧的全路径，排查周边零部件的间隙不足问题。发火端的电极伸入燃烧室后，其位置要避开进气门、排气门的运动包络，同时与活塞在上止点时的顶面预留安全间隙，活塞上行压缩时不能碰撞电极，否则会撞弯电极、损坏活塞顶面甚至引发气门撞击事故。不同工况的发动机对火花塞热值的需求不同，高负荷、高增压发动机燃烧室温度高，需要选用散热路径更长、导热能力更强的冷型火花塞，避免壳体内部温度过高引发混合气自燃；小排量自然吸气发动机长期低负荷运行，则需要热型火花塞保持瓷体鼻尖温度，避免积碳在绝缘体积聚导致漏电缺火。这套数模的结构分段清晰，工程人员可在此基础上修改螺纹规格、电极长度、瓷体伞棱数量，衍生适配不同机型的火花塞变体，也可用于设计火花塞拆装专用套筒、间隙调整规、高压接线端子等配套工装，在职业教学场景中，剖切展示数模能够直观呈现中心电极的绝缘隔离路径、金属壳体的搭铁通路、爬电伞棱的作用原理，帮助学习者理解点火系统零部件的结构逻辑，避免选型装配中出现螺纹错牙、间隙不当、伸入深度不符等常见工程问题。
