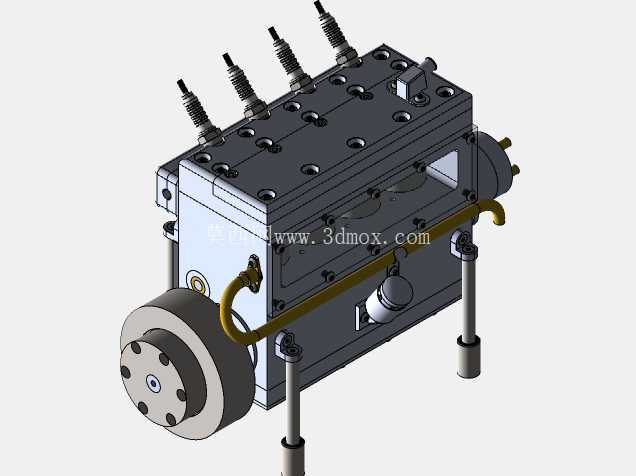

这款直列四缸动力单元的三维结构,完整还原了往复式内燃机的核心装配逻辑,在乘用车、小型工程机械、固定式发电机组的动力配套场景中,这类结构是应用覆盖率最高的动力构型之一。从实际落地的使用需求出发,设计阶段首先要平衡的是动力输出平顺性与整机布置空间的矛盾,直列四缸的布局相比三缸机型能通过点火顺序的相位差抵消二阶往复惯性力,不需要额外加装平衡轴就能满足多数民用场景的振动控制要求,相比V型六缸机型又能大幅缩减横向布置尺寸,降低机舱布局的适配难度。
从结构拆分来看,缸体部分采用整体式铸铁/铝合金压铸基体设计,缸孔的中心距严格按照配气机构、冷却水道的布置边界预留,顶面的火花塞安装孔呈等距直线排布,每个安装孔的同轴度、密封面平面度公差都直接影响整机压缩比的一致性,设计时需要给缸垫密封预留0.8-1.2mm的压紧量,避免高温高压燃气窜漏。侧面集成的润滑油道采用内置钻孔+外接铜管的组合结构,主油道从缸体前端延伸至后端,通过分支油道分别给曲轴主轴颈、连杆轴颈、凸轮轴衬套供给压力润滑油,外接的黄铜油管负责给缸盖上部的配气摇臂机构输送润滑油,管路的固定点间隔控制在80-120mm,避免发动机运行过程中管路共振开裂。
曲轴前端的带轮/飞轮端结构,设计时需要考虑动力输出的连接边界,飞轮端的端面螺孔分布圆直径、定位止口尺寸要和后续匹配的离合器、液力变矩器安装尺寸完全适配,前端的皮带轮槽型、节圆直径要和前端轮系的发电机、水泵、空调压缩机的传动比匹配,保证附件在额定转速下的工作效率。缸体下部的支撑脚采用四点式安装结构,每个安装点的衬套刚度经过匹配计算,能够隔离发动机运行时的高频振动向车架/机架传递,安装孔的位置度公差控制在±0.2mm以内,保证总装时能够顺利落位,不需要强制撬装产生装配应力。
配气机构部分的设计,火花塞的伸入深度严格匹配燃烧室容积,电极位置处于燃烧室中心区域,保证点火时火焰传播距离最短,提升燃烧效率,减少爆震倾向。缸体侧面的检视窗口设计为可拆卸盖板结构,方便日常维护时检查连杆、活塞的运行状态,不需要完全拆解整机就能完成部分故障排查。冷却水道的布置围绕每个缸孔周围形成环形水套,进水口位于缸体前端下部,出水口位于缸盖后端上部,保证冷却液能够从下至上带走缸套、燃烧室周围的热量,避免局部过热导致的缸体变形、拉缸故障。
在建模过程中,所有运动部件的干涉检查是核心环节,曲轴旋转时连杆的摆动轨迹、活塞上下止点的位置、气门的升程范围都要预留足够的安全间隙,活塞在上止点时和气门的最小间隙不小于1mm,避免运行过程中出现活塞撞气门的致命故障。所有密封面的粗糙度、螺栓孔的深度、螺纹规格都按照通用内燃机的设计规范取值,螺栓的预紧力按照缸垫的密封要求分级拧紧,从中间向两端对称施加扭矩,保证缸垫受力均匀,不会出现局部压溃或者密封不严的问题。
这类动力结构的三维模型,能够给后续的性能仿真、工艺编制、装配工装设计提供精准的数模基础,不管是做压铸模具的分型面设计,还是做生产线的装配工位规划,都可以直接基于数模提取尺寸、重量、安装点位等参数,减少二维图纸反复核对的工作量,也能提前发现二维设计中容易遗漏的空间干涉问题,缩短产品从设计到量产的迭代周期。
