四旋翼航拍作业飞行载具结构设计

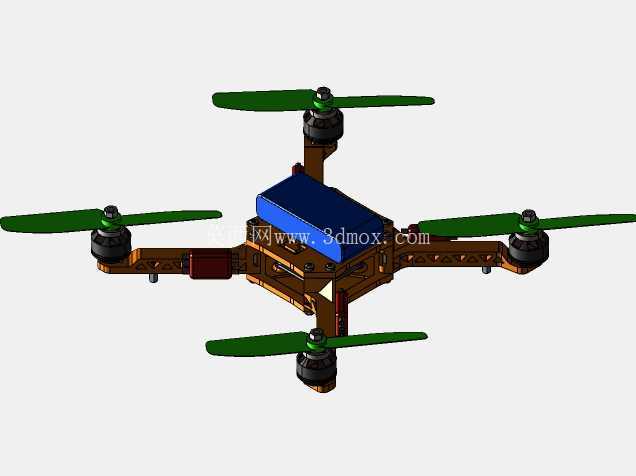

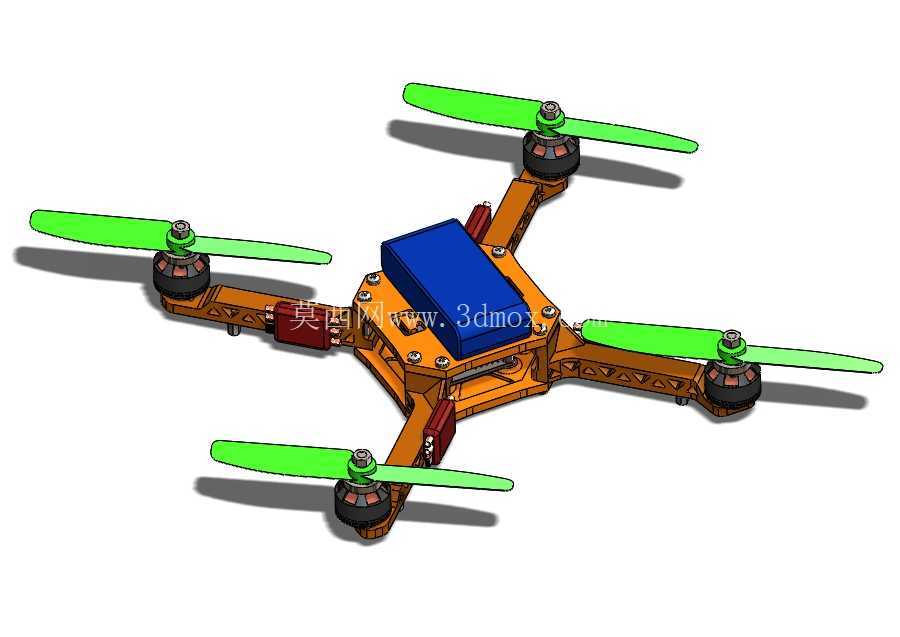

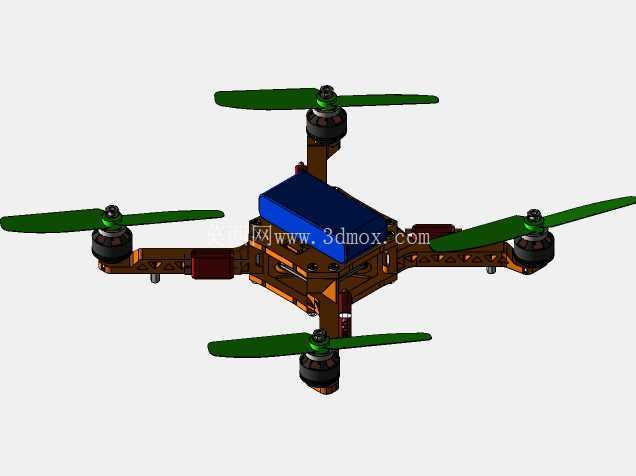

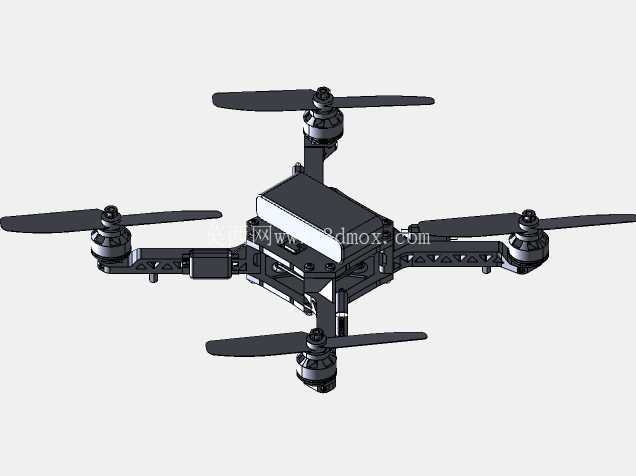

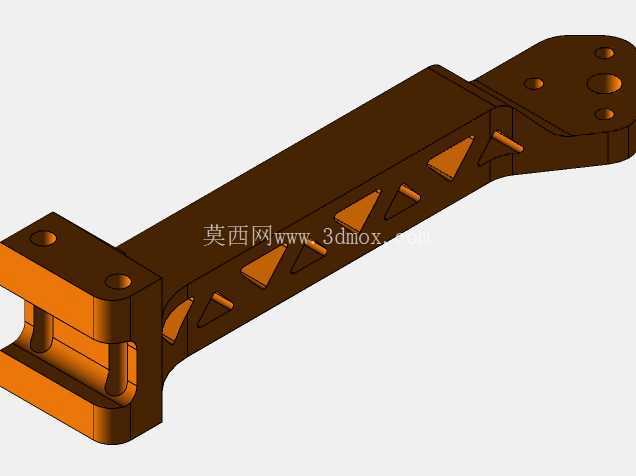

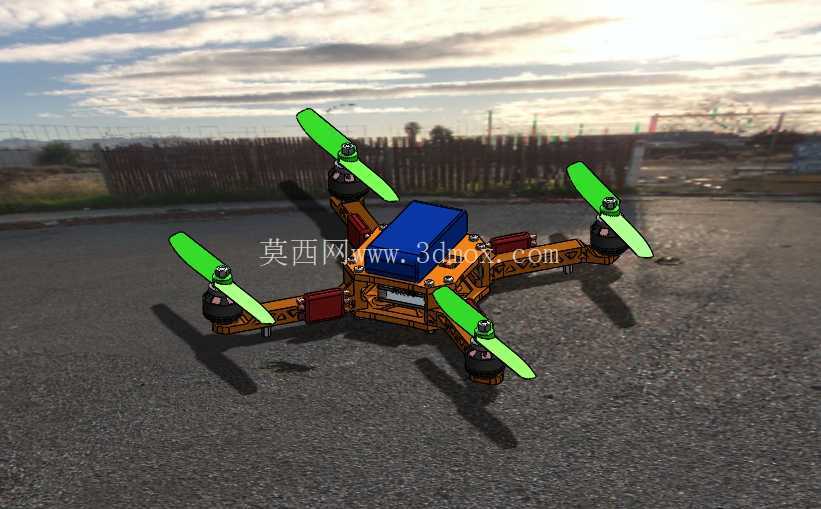

　　在低空测绘、电力巡检、农林植保这类作业场景里，多旋翼飞行载具的结构合理性直接决定作业稳定性与续航表现，这套四旋翼结构的设计逻辑完全围绕实际作业载荷的适配展开，没有做冗余的装饰性结构。从机架布局来看，采用X型旋翼排布，四个机臂从中心载荷舱向外等角度延伸，相邻机臂夹角保持90度，这种布局的优势在于飞控算法的姿态解算逻辑更简洁，单旋翼动力输出出现小幅偏差时，姿态修正的响应速度比十字布局更快，尤其适合挂载轻型作业设备时的悬停稳定性控制。机臂与中心舱的连接位置做了嵌入式卡槽结构，配合快拆锁扣设计，外场作业时如果出现机臂碰撞损坏，不需要拆解整机组线，3分钟内即可完成单臂更换，适配野外作业的快速维修需求。

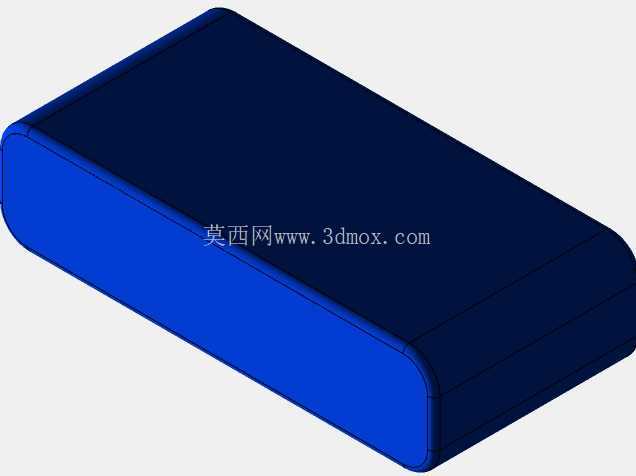

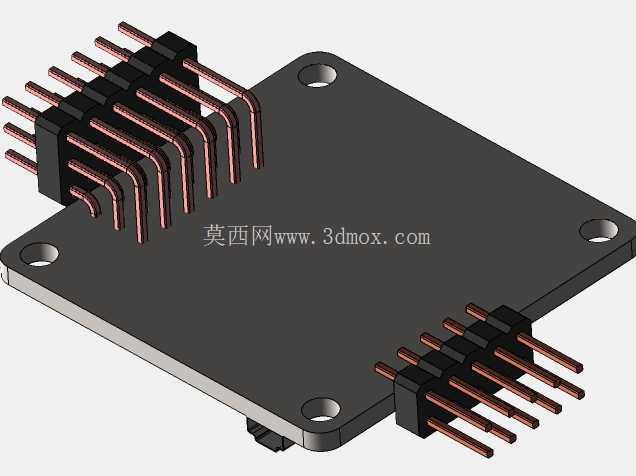

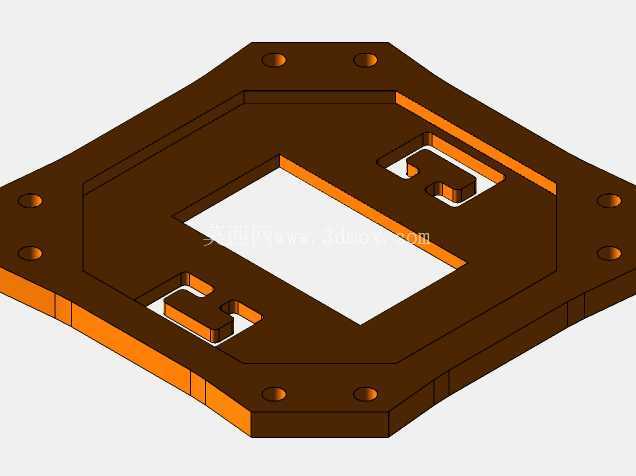

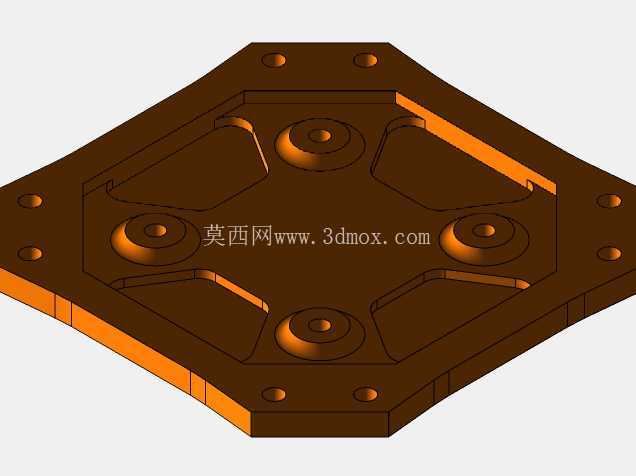

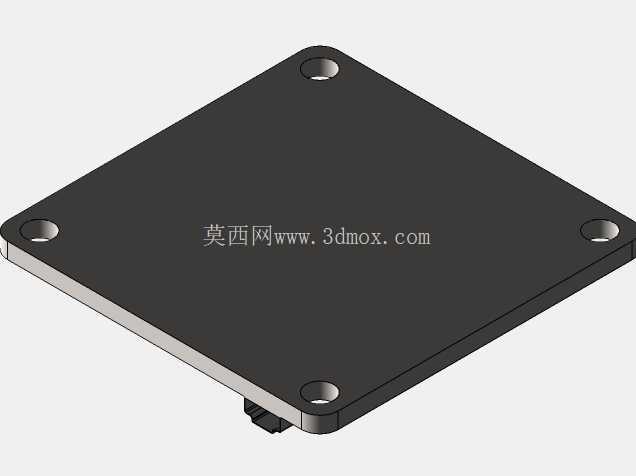

　　中心载荷舱采用分层式结构，上层预留标准航电安装位，可直接叠放飞控板、GPS模块、数传电台，安装孔位兼容市面上主流的商用飞控安装尺寸，不需要额外打孔改装；下层为电池仓，采用滑轨式固定结构，适配不同容量的锂聚合物电池，电池重心与整机重心完全重合，避免电池安装偏移导致的姿态补偿动力损耗。旋翼动力座的安装面做了1.5度的内倾设计，这个角度是经过多轮悬停测试得出的最优值，既可以抵消旋翼旋转产生的反扭矩对机架的扭转应力，又不会因为倾角过大导致水平方向动力分量过多浪费续航。整机的安装边界控制十分紧凑，机臂展开后最大对角轴距控制在350毫米级别，折叠后（如果选配折叠机臂配件）对角线尺寸可压缩至180毫米，能够放入标准的单兵作业背包，不需要额外定制运输箱；中心载荷舱的顶部预留了通用载荷安装接口，支持挂载100克以内的作业设备，包括高清航拍相机、多光谱传感器、轻型喊话器等，接口采用标准的20毫米间距安装孔，和通用运动相机的安装规格完全兼容，不需要额外设计转接件。从结构强度设计来看，机臂采用碳纤维复合管材，壁厚1.2毫米，在保证1200克最大起飞重量下结构刚度足够的同时，尽可能降低机架自重，中心舱采用镂空式框架设计，在飞控、电池的安装位置做了局部加强筋，既不会因为整体壁厚过大增加重量，又能保证坠机时核心部件的安装位置不会出现结构性变形。布线通道设计在机臂内部，动力线与信号线从中心舱直接通过机臂内腔连接到电机座，避免线材外露在飞行过程中被气流吹动产生震动，影响航拍画面的稳定性，同时也减少了线材被旋翼打到的风险。

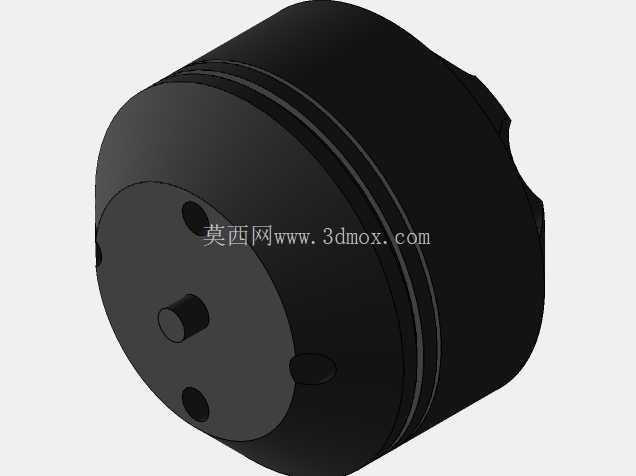

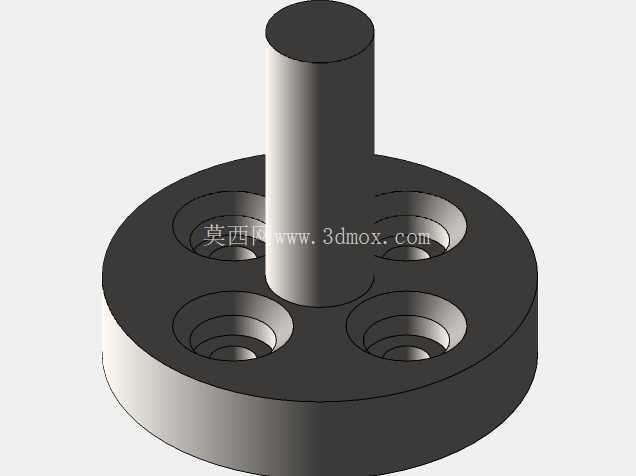

　　起落架采用轻量化的弹性结构，安装在中心舱底部两侧，高度预留35毫米的空间，保证挂载的相机镜头不会在降落时接触地面，起落架的弹性变形量控制在5毫米以内，降落时可以吸收大部分冲击载荷，避免硬着陆时的冲击力传递到飞控与载荷设备上，导致传感器校准偏移。在动力匹配上，每个旋翼的电机安装座适配22系列无刷电机，安装孔位为标准16毫米间距，支持搭配9寸螺旋桨使用，单电机最大拉力可达800克，四轴总拉力冗余量保持在2.5倍以上，即使单电机出现动力异常，剩余三个电机的动力输出也能支撑整机平稳迫降，降低作业坠机的风险。

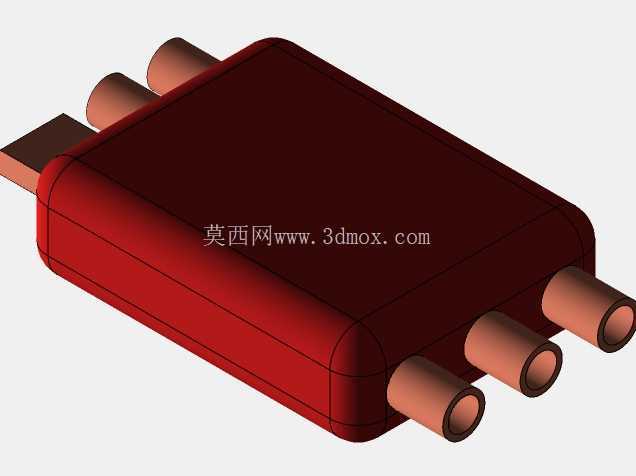

　　中心舱的航电安装层做了减震处理，飞控安装位置设置了四个硅胶减震球，能够过滤旋翼转动产生的高频震动，避免飞控的加速度计、陀螺仪数据出现噪声，影响姿态控制精度，同时也能减少震动传递到挂载的相机上，保证航拍画面的清晰度。这套结构没有做一体化的密封设计，是考虑到日常作业的散热需求，电调安装在机臂靠近电机座的位置，飞行时的迎面气流可以直接带走电调工作产生的热量，不需要额外加装散热片，减轻整机重量。整机的重心设计严格控制在中心舱几何中心下方5毫米位置，这种低重心设计可以让整机在遇到阵风扰动时，自动回正的力矩更大，悬停时的姿态波动更小，尤其在3级左右的风力环境下作业，不需要飞控输出过多的修正动力，能够有效延长续航时间。
