带弯边槽型钣金导轨支撑构件

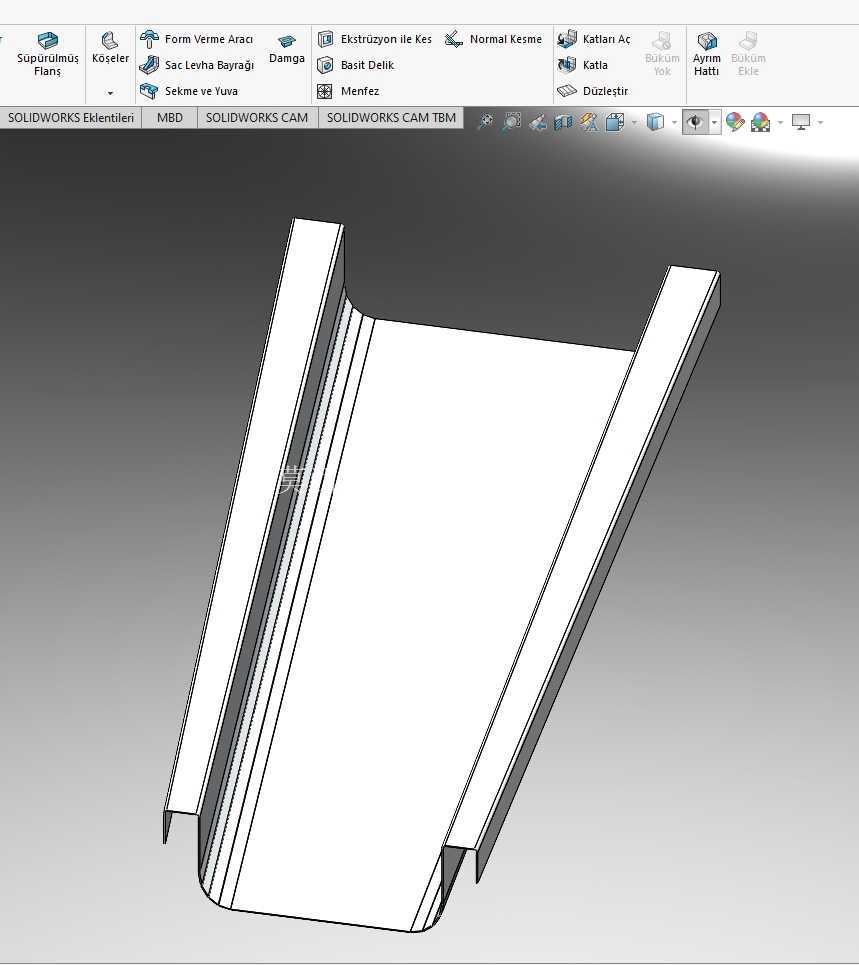

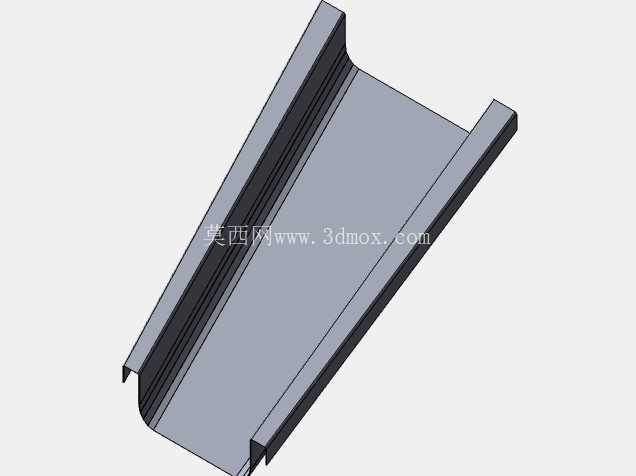

　　该构件属于典型的冷弯钣金成型类支撑导向零件，在自动化输送线、设备防护栏安装、轻型物料滑移导向场景中应用广泛，日常多作为侧边导向条、线缆防护槽、小型滑移机构的承载轨道使用，适配低负载、长行程的直线导向工况，相比实心机加工导轨，其自重更轻，安装适配性更强，适合批量部署在轻工生产设备、仓储分拣线的侧边导向工位。从结构设计逻辑来看，构件主体采用等厚薄板弯折成型，截面为带双侧折边的槽型结构，中部平直段为主要承载工作面，一端设置圆弧过渡弯边，用于规避安装时的锐角干涉，同时引导滑移件平滑导入工作面，双侧向上的折边一方面提升了薄板构件的整体截面惯性矩，避免长尺寸状态下出现中部下挠变形，另一方面形成侧向限位面，防止配套滑移副出现横向脱轨。

　　设计阶段优先考虑了钣金加工的工艺可行性，所有弯折处均预留了合理的内R角，避免弯折处出现应力集中导致的开裂，折边高度统一，适配常规折弯机的下模开口尺寸，无需定制特殊刀具即可完成批量加工，构件两端的折边处预留了安装让位缺口，可直接通过螺栓从侧面锁紧在安装基面上，无需额外加工沉头孔位，降低现场安装的加工量。从安装边界来看，构件的工作面平面度公差控制在每米1mm以内，双侧折边的平行度公差不超过0.5mm，可适配宽度公差在±0.3mm以内的滑移副，安装时仅需保证基面的直线度，即可实现顺畅的滑移导向效果，圆弧过渡段的曲率半径经过匹配计算，可保证滑移件从平直段进入弯段时无卡顿冲击，避免运行过程中出现异响或卡滞。

　　在实际工况适配中，该构件可根据使用场景选择不同厚度的板材加工，轻载导向场景可选用1.2-1.5mm的冷轧钢板，表面做镀锌或喷塑处理提升防锈能力，有耐磨需求的场景可选用2-3mm的不锈钢板材，工作面做拉丝处理降低摩擦系数，相比型材类导轨，该构件的弯段结构可实现非直线段的连续导向，无需额外拼接转接件，减少了安装接缝带来的运行顿挫感。结构设计时特意规避了多余的工艺缺口与焊接工序，整体为一体弯折成型，不存在焊接变形的风险，构件的棱边均做了去毛刺处理，避免安装调试过程中划伤操作人员，双侧折边的高度经过载荷校核，在承受垂直于工作面10kg的均布载荷时，折边形变量不超过0.2mm，完全满足轻型导向场景的刚度需求。

　　在配套安装时，可根据安装基面的材质选择自攻螺丝或者机牙螺栓固定，固定孔位可根据现场安装间距灵活开设，无需拘泥于预设孔位，构件的槽型内部空间可用于布设随行线缆或者气管，实现导向与走线功能的集成，减少设备外部的线缆裸露，提升设备整体的整洁度。针对有防尘需求的场景，还可在槽型开口处配套安装防尘毛刷或者密封胶条，避免粉尘碎屑进入槽内影响滑移顺畅度，圆弧过渡段的弯折角度可根据实际安装空间调整，本次展示的构件弯角为90度，可实现两个垂直方向的导向路径衔接，适配设备转角处的导向需求，无需额外定制转角转接件，降低整体的配件采购成本。
