JPI航空引擎参数监控显示装置结构设计

　　这款机载引擎监控显示装置，主要面向小型通用航空器的座舱改装与原配装场景，替代传统分立的机械指针式仪表，整合多维度引擎运行参数的集中采集与可视化呈现，降低飞行员飞行过程中的仪表扫视负担，提升动力系统状态感知效率。在实际通航作业场景中，不管是固定翼小型飞机的训练飞行、短途转场，还是旋翼类轻型航空器的作业飞行，动力系统的参数实时反馈直接关系飞行安全，传统分立仪表往往需要布置6-8个独立表头，占用座舱仪表面板大量空间，同时不同表头的读数视差、指针卡滞等故障风险也会随使用时长增加而提升，这款集成式监控装置通过单块高对比度彩色显示屏完成所有核心参数的呈现，大幅压缩仪表面板占用空间。

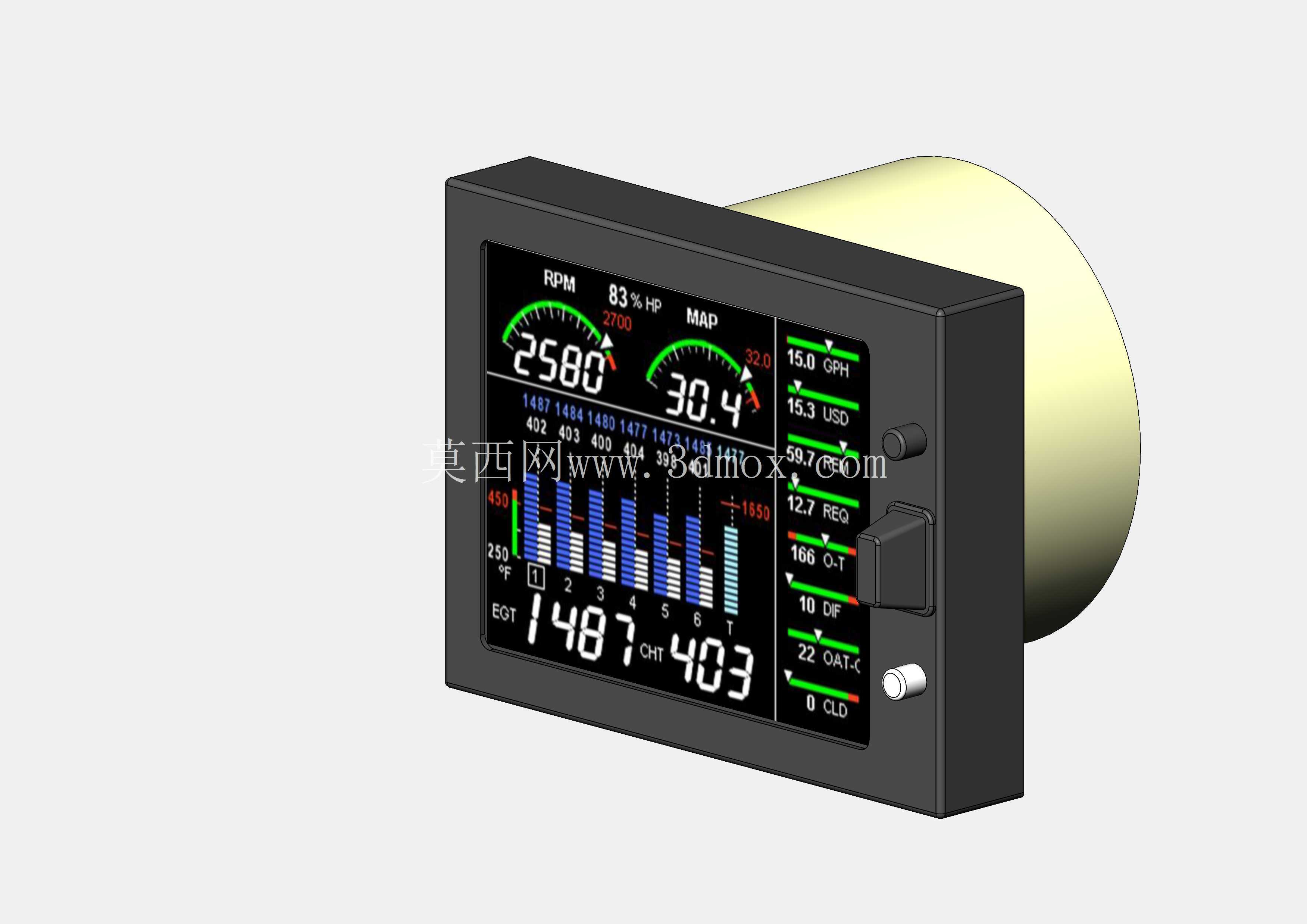

　　从功能特性来看，装置的显示界面划分了多个独立参数区块，左上角区块实时显示引擎转速RPM数值，搭配弧形色带刻度直观呈现当前转速所处的工况区间，相邻区块显示进气歧管压力MAP数值，同时标注当前引擎输出功率百分比，方便飞行员快速判断动力输出状态；左侧竖向排列的柱状条对应各气缸的排气温度，每根柱状条旁标注对应气缸的温度数值，可快速识别单缸工作异常情况；下方大字号数字区块分别显示总排气温度与滑油温度，这两个参数是引擎润滑与燃烧状态的核心判断依据；右侧竖向排列的参数区块依次覆盖燃油流量、燃油压力、滑油压力、气缸头温度、外界大气温度、滑油液位等核心运行参数，不同参数根据告警阈值设置了对应的色阶提示，当参数超出正常区间时会自动切换为醒目的警示色，无需飞行员逐行核对数值即可快速发现异常。

　　从设计思路层面，装置整体采用嵌入式安装结构，主体分为面板显示段与后端筒体段两部分，面板段为方正的黑色硬质壳体，正面除显示区域外，右侧集成了两个调节按键与一个旋钮，用于参数切换、屏幕亮度调节、告警阈值设置等操作，按键与旋钮的凸起高度经过反复验证，保证飞行员佩戴飞行手套时也能准确操作，不会出现误触；后端筒体段为圆柱形结构，用于容纳内部的信号处理电路板、接线端子与散热组件，筒体的外径尺寸匹配通用航空仪表面板的标准开孔尺寸，安装时直接从面板正面嵌入，后端通过固定卡扣与锁紧环完成固定，无需额外设计定制化安装支架，适配绝大多数轻型航空器的现有仪表安装位，降低改装的结构改动量。外形尺寸与安装边界方面，面板段的长宽尺寸符合通用航空仪表的标准面板规格，边角做了小圆弧过渡处理，避免安装时与相邻仪表产生干涉，面板正面的显示区域做了防眩光处理，即使在阳光直射座舱的情况下，也能清晰辨识屏幕上的参数内容，不会因为反光导致读数困难；后端筒体的长度控制在合理范围内，不会穿透仪表板后与机身内部的线束、操纵钢索产生干涉，筒体表面预留了散热鳍片结构，在引擎长时间大负荷运行、装置内部电路持续发热的情况下，可通过筒体与外界空气的接触完成被动散热，无需额外加装散热风扇，减少装置自身的故障点与电能消耗。

　　装置的接口布置在筒体的后端端面，采用标准化的航空接插件，分别对应传感器信号输入、机载电源输入、告警信号输出等线路，接插件带防呆设计与锁紧结构，避免飞行过程中因为机身振动导致接插件松脱，同时接线定义匹配主流的通航引擎传感器输出规格，替换原有传统仪表时无需重新布设传感器线路，直接对接原有线束即可完成安装，大幅缩短改装的施工周期。在结构强度设计上，壳体采用高强度阻燃工程材料注塑成型，可承受通航飞行过程中的持续振动与瞬时过载，屏幕表面覆盖高硬度防刮透明保护层，避免日常维护、清洁过程中刮花显示区域影响读数，整个装置的重量控制在较低水平，不会给座舱仪表板带来额外的承重负担，符合机载设备的轻量化设计要求。
