带液晶显示的航空机载电台结构设计

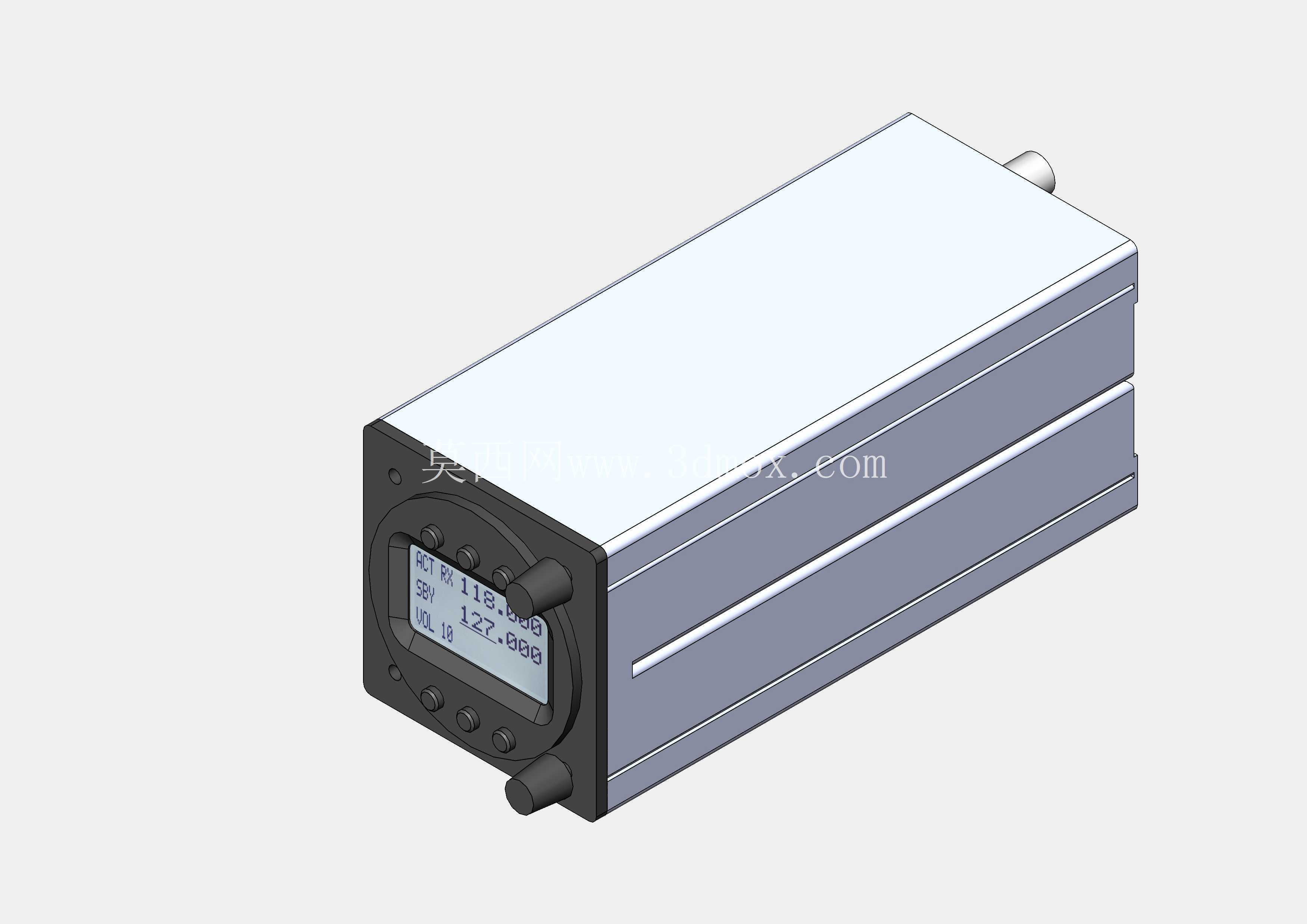

　　这款带液晶显示的机载通讯电台结构，是针对通用航空飞行器驾驶舱安装场景开发的航电终端，核心承担空-地、空-空语音通讯与频率调谐功能，适配轻型固定翼飞机、旋翼机的航电安装栈位，满足通航作业、飞行训练、私人飞行等场景下的可靠通讯需求。从结构设计逻辑来看，整体采用长方体堆叠式布局，主体外壳采用一体化压铸成型工艺，壳体侧壁设计有多道平行的加强筋结构，既能够提升壳体的结构刚性，抵御飞行过程中的振动与冲击载荷，也能增大散热接触面积，为内部射频模块、功率放大电路提供被动散热路径，避免长时间工作出现热积累导致的性能漂移。

　　前端面板集成了段码液晶显示屏，可实时显示当前通讯频率、信号强度、工作信道等核心参数，屏幕周边布置的多枚调节旋钮与功能按键，分别对应频率微调、信道切换、音量调节、静噪控制等常用操作，旋钮采用防滑纹理设计，适配飞行员佩戴飞行手套时的操作触感，避免操作打滑出现参数误调。壳体尾端预留的同轴射频接口与供电接口，采用标准航插匹配设计，安装时可直接对接机上现有通讯线缆与供电回路，无需额外定制转接结构，降低航电改装的施工难度。

　　从安装边界来看，整体外形尺寸严格遵循通用航空机载设备的标准机架安装规范，宽度与高度适配标准航电安装槽位的尺寸公差，壳体两侧预留的安装固定孔位，可直接通过标准紧固件与机架锁紧，安装深度控制在常规驾驶舱仪表台的可用深度范围内，不会与台体内部的走线、其他航电设备产生干涉。结构设计过程中充分考虑了机载环境的使用要求，壳体接缝处设计有密封胶条安装槽，可实现面板与壳体之间的密封防护，抵御驾驶舱内可能出现的凝露、少量液体泼溅对内部电路的影响；前端面板的按键与旋钮均做了防松脱设计，能够承受飞行过程中的持续振动，不会出现旋钮脱落、按键卡滞的问题。

　　内部腔体做了分仓设计，将射频收发模块、电源处理模块、显示控制模块分别布置在独立的仓室内，模块之间设置金属屏蔽隔板，避免不同模块之间的电磁串扰，保障射频通讯的信号稳定性，同时分仓结构也便于后期的维护检修，出现模块故障时可单独更换对应仓室的组件，无需拆解整个设备。显示屏的视窗采用高透光耐磨的聚碳酸酯材料，表面做了防眩光处理，在驾驶舱强光直射的环境下也能清晰读取屏幕显示的参数，不会出现反光导致的信息识别困难；视窗与面板之间采用超声波焊接工艺固定，配合密封胶圈实现视窗位置的可靠密封，避免灰尘、水汽从视窗缝隙进入设备内部。整体结构的重量控制也做了针对性优化，在保障结构强度满足机载振动、冲击要求的前提下，壳体压铸时采用局部减薄设计，去除非受力位置的多余材料，降低设备整体重量，减少对飞行器有效载荷的占用，适配轻型飞行器的载重控制要求。
